GB/T 50123-1999 土工試驗方法標準 （完整版）
1 總 則
1.0.1 為了測定土的基本工程性質，統一試驗方法，為工程設計和施工提供可靠的參數，特制訂本標準。
1.0.2 本標準適用于工業和民用建筑、水利、交通等各類工程的地基土及填筑土料的基本工程性質試驗。
1.0.3 本標準中僅將土分為粗粒土和細粒土兩類，土的名稱，應根據現行國家標準《土的分類標準》GBJ145確定。
1.0.4 土工試驗資料的整理，應通過對樣本（試驗測得的數據）的研究來估計土體單元特征及其變化的規律，使土工試驗的成果為工程設計和施工提供準確可靠的土性指標。試驗成果的分析整理應按附錄A進行。
1.0.5 土工試驗所用的儀器、設備應按現行國家標準《土工儀器的基本參數及通用技術條件》GB/T15406采用，并定期按現行有關規程進行檢定和校準。
1.0.6 土工試驗方法除應遵守本標準外，尚應符合有關現行強制性國家標準的規定。
2 術語、符號
3 試樣制備和飽和
4 含水率試驗
4.0.1 本試驗方法適用于粗粒土、細粒土、有機質土和凍土。
4.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 電熱烘箱：應能控制溫度為105-110℃。
2 天平：稱量200g,最小分度值0.01g;稱量1000g,最小分度值0.1g。
4.0.3 含水率試驗，應按下列步驟進行：
1 取具有代表性試樣10-30g或用環刀中的試樣，有機質土、砂類土和整體狀構造凍土為50g，放入稱量盒內，蓋上盒蓋，稱盒加濕土質量，準確至0.01g。
2 打開盒蓋，將盒置于烘箱內，在105-110℃的恒溫下烘至恒量。烘干時間對粘土、粉土不得少于8h，對砂土不得少于6h,對含有機質超過干土質量5%的土,應將溫度控制在65-70℃的恒溫下烘至恒量。
3 將稱量盒從烘箱中取出，蓋上盒蓋，放入干燥容器內冷卻至室溫，稱盒加干土質量，準確至0.01g。
4.0.4 試樣的含水率，應按下式計算，準確至0.1%。
4.0.5 對層狀和網狀構造的凍土含水率試驗應按下列步驟進行：用四分法切取200-500g試樣（視凍土結構均勻程度而定，結構均勻少取，反之多?。┓湃胩麓杀P中，稱盤和試樣質量，準確至0.1g。
待凍土試樣融化后，調成均勻糊狀（土太濕時，多余的水分讓其自然蒸發或用吸球吸出，但不得將土粒帶出；土太干時，可適當加水），稱土糊和盤質量，準確至0.1g,從糊狀土中取樣測定含水率,其試驗步驟和計算按本標準第4.0.3、4.0.4條進行。
4.0.6 層狀和網狀凍土的含水率，應按下式計算，準確至0.1%。
4.0.7 本試驗必須對兩個試樣進行平行測定，測定的差值：當含水率小于40%時為1%；當含水率等于大于40%時為2%，對層狀和網狀構造的凍土不大于3%，取兩個測值的平均值，以百分?jǐn)?shù)表示。

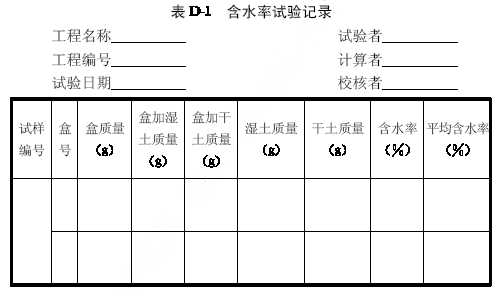

4.0.8 含水率試驗的記錄格式見附錄D表D-1。
5 密度試驗
6 土粒比重試驗
7 顆粒分析試驗
8 界限含水量試驗
9 砂的相對密度試驗
10 擊實試驗
10.0.1 本試驗分為輕型擊實和重型擊實。輕型擊實試驗適用于粒徑小于5mm的粘性土。重型擊實試驗適用于粒徑不大于20mm的土。 采用三層擊實時，最大粒徑不大于40mm。
10.0.2 輕型擊實試驗的單位體積擊實功應為592.2KJ/m3 ，重型擊實試驗的單位體積擊實功應為2684.9KJ/m3 。

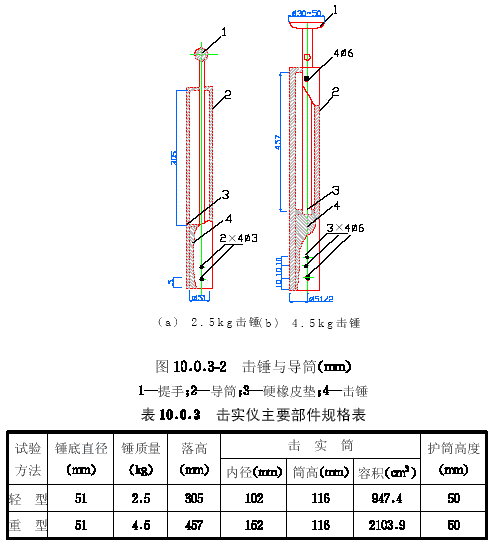

10.0.3 擊實試驗所用的主要儀器設備(如圖10.0.3)應符合下列規定：
1 擊實儀的擊實筒和擊錘尺寸應符合表10.0.3規定。
2 擊實儀的擊錘應配導筒，擊錘與導筒間應有足夠的間隙使錘能自由下落；電動操作的擊錘必須有控制落距的跟蹤裝置和錘擊點按一定角度（輕型53.5°，重型45°）均勻分布的裝置（重型擊實儀中心點每圈要加一擊）。
3 天平：稱量200g,最小分度值0.01g。
4 臺秤:稱量10g,最小分度值5g。
5 標準篩：孔徑為20mm、40mm和5mm。
6 試樣推出器：宜用螺旋式千斤頂或液壓式千斤頂，如無此類裝置，亦可用刮刀和修土刀從擊實筒中取出試樣。
10.0.4 試樣制備分為干法和濕法兩種。
1 干法制備試樣應按下列步驟進行，用四分法取代表性土樣20g(重型為50kg),風干碾碎,過5mm(重型過20mm或40mm)篩,將篩下土樣拌勻,并測定土樣的風干含水率。根據土的塑限預估最優含水率,并按本標準第3.1.6條4、5款的步驟制備5個不同含水率的一組試樣，相鄰2個含水率的差值宜為2%。
注：輕型擊實中5個含水率中應有2個大于塑限，2個小于塑限，1個接近塑限。
2 濕法制備試樣應按下列步驟進行，取天然含水率的代表性土樣20kg(重型為50kg)碾碎,過5mm篩(重型過20mm或40mm),將篩下土樣拌勻,并測定土樣的天然含水率。根據土樣的塑限預估最優含水率，按本條1款注的原則選擇至少5個含水率的土樣，分別將天然含水率的土樣風干或加水進行制備，應使制備好的土樣水分均勻分布。
10.0.5 擊實試驗應按下列步驟進行：
1 將擊實儀平穩置于剛性基礎上，擊實筒與底座聯接好，安裝好護筒，在擊實筒內壁均勻涂一薄層潤滑油。稱取一定量試樣，倒入擊實筒內，分層擊實，輕型擊實試樣為25kg,分3層,每層25擊;重型擊實試樣為4-10kg,分5層,每層56擊,若分3層,每層94擊。每層試樣高度宜相等，兩層交界處的土面應刨毛，擊實完成時，超出擊實筒頂?shù)脑嚇痈叨葢?yīng)小于6mm。
2 卸下護筒，用直刮刀修平擊實筒頂部的試樣，拆除底板，試樣底部若超出筒外，也應修平，擦凈筒外壁，稱筒與試樣的總質量，準確至1g，并計算試樣的濕密度。
3 用推土器將試樣從擊實筒中推出，取2個代表性試樣測定含水率，2個含水率的差值應不大于1%。
4 對不同含水率的試樣依次擊實。
10.0.6 試樣的干密度應按下式計算：
10.0.7 干密度和含水率的關系曲線,應在直角坐標紙上繪制如(圖10.0.7).并應取曲線峰值點相應的縱坐標為擊實試樣的最大干密度,相應的橫坐標為擊實試樣的最優含水率。當關系曲線不能繪出峰值點時，應進行補點，土樣不宜重復使用。
10.0.8氣體體積等于零（即飽和度100%）的等值線應按下式計算，并應將計算值繪于本標準圖10.0.7的關系圖上。
10.0.9 輕型擊實試驗中，當試樣中粒徑大于5mm的土質量小于或等于試樣總質量的30%時，應對最大干密度和最優含水率進行校正。
10.0.10 擊實試驗的記錄格式見附錄D表D-17 。
11 承載比試驗
11.0.1 本試驗方法適用于在規定試樣筒內制樣后，對擾動土進行試驗，試樣的最大粒徑不大于20mm。采用3層擊實制樣時，最大粒徑不大于40mm。
11.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 試樣筒：內徑152mm,高166mm的金屬圓筒,護筒高50mm,筒內墊塊直徑151mm,高50mm。試樣筒型式見（圖11.0.2-1）。
2 擊錘和導筒：錘底直徑51mm,錘質量4.5kg,落距475mm,且應符合本標準第10.0.3條2款的規定.(圖11.0.2-2)。
3 標準篩：孔徑20mm、40mm和5mm。
4 膨脹量測定裝置（圖11.0.2-3）由三腳架和位移計組成。
5 帶調節桿的多孔頂板（圖11.0.2-4），板上孔徑宜小于2mm。
6 貫入儀（圖11.0.2-5）由下列部件組成：
1）加壓和測力設備，測力計量程不小于50KN，最小貫入速度應能調節至1mm/min。
2）貫入桿：桿的端面直徑50mm,長約100mm,桿上應配有安裝位移計的夾孔。
3）位移計2只，最小分度值為0.01mm的百分表或準確度為全量程0.2%的位移傳感器。
7 荷載塊（圖11.0.2-6），直徑150mm，中心孔眼直徑52mm，每塊質量1.25kg,共4塊，并沿直徑分為兩個半圓塊。
8 水槽：浸泡試樣用，槽內水面應高出試樣頂面25mm。
9 其他：臺秤、脫模器等。
11.0.3 試樣制備應按下列步驟進行：
1 取代表性試樣測定風干含水率，按本標準第10.0.4條中的重型擊實試驗步驟進行備樣。土樣需過20mm或40mm篩，以篩除大于20mm或40mm的顆粒，并記錄超徑顆粒的百分比，按需要制備數份試樣，每份試樣質量約6kg。
2 試樣制備應按本標準第10.0.5條步驟進行重型擊實試驗，測定試樣的最大干密度和最優含水率。再按最優含水率備樣，進行重型擊實試驗（擊實時放墊塊）制備３個試樣，若需要制備3種干密度試樣，應制備9個試樣，試樣的干密度可控制在最大干密度的95％－100％，擊實完成后試樣超高應小于6mm。
3 卸下護筒，用修土刀或直刮刀沿試樣筒頂修平試樣，表面不平整處應細心用細料填補，取出墊塊，稱試樣筒和試樣總質量。
11.0.4 浸水膨脹應按下列步驟進行：
1 將一層濾紙鋪于試樣表面，放上多孔底板，并用拉桿將試樣筒與多孔底板固定。倒轉試樣筒，在試樣另一表面鋪一層濾紙，并在該面上放上帶調節桿的多孔頂板，再放上4塊荷載板。
2 將整個裝置放入水槽內（先不放水），安裝好膨脹量測定裝置，并讀取初讀數。向水槽內注水，使水自由進入試樣的頂部和底部，注水后水槽內水面應保持高出試樣頂面25mm(圖11.0.4),通常浸泡4晝夜。
3 量測浸水后試樣的高度變化，并按下式計算膨脹量：
4 卸下膨脹量測定裝置，從水槽中取出試樣筒，吸去試樣頂面的水，靜置15min后卸下荷載塊、多孔頂板和多孔底板，取下濾紙，稱試樣及試樣筒的總質量，并計算試樣的含水率及密度的變化。
11.0.5 貫入試驗應按下列步驟進行：
1 將浸水后的試樣放在貫入儀的升降臺上，調整升降臺的高度，使貫入桿與試樣頂面剛好接觸，試樣頂面放上4塊荷載塊，在貫入桿上施加45N的荷載，將測力計和變形量測設備的位移計調整至零位。
2 啟動電動機，施加軸向壓力，使貫入桿以1-1.25mm/min的速度壓入試樣,測定測力計內百分表在指定整讀數(如20、40、60等）下相應的貫入量，使貫入量在2.5mm時的讀數不少于5個,試驗至貫入量為10-12.5mm時終止。
3 本試驗應進行3個平行試驗，3個試樣的干密度差值應小于0.03，當3個試驗結果的變異系數（見附錄A）大于12%時，去掉一個偏離大的值，取其余2個結果的平均值，當變異系數小于12%時，取3個結果的平均值。
4 以單位壓力為橫坐標，貫入量為縱坐標，繪制單位壓力與貫入量關系曲線（圖11.0.5），圖上曲線1是合適的，圖上曲線2的開始段呈凹曲線，應按下列方法進行修正，通過變曲率點引一切線與縱坐標相交于O'點,O'點即為修正后的原點。
11.0.6承載比應按下式計算：
11.0.7 當貫入量為5mm時的承載比大于貫入量2.5mm時的承載比時,試驗應重做。若數次試驗結果仍相同時，則采用5mm時的承載比。

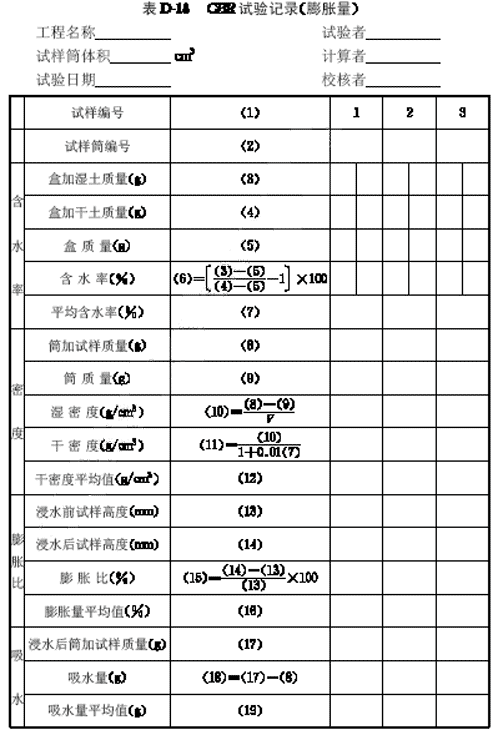

11.0.8 承載比試驗的記錄格式見附錄D表D-18、表D-19。
12 回彈模量試驗
13 滲透試驗
14 固結試驗
15 黃土濕陷試驗
16 三軸壓縮試驗
17 無側限抗壓強度試驗
17.0.1 本試驗方法適用于飽和粘土。
17.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 應變控制式無側限壓縮儀，由測力計、加壓框架、升降設備組成（圖17.02）。
2 軸向位移計：量程10mm,分度值0.01mm的百分表或準確度為全量程0.2%的位移傳感器.
3 天平:稱量500g,最小分度值0.1g。
17.0.3 原狀土試樣制備應按本標準第16.3.1、16.3.2條的步驟進行。試樣直徑宜為35-50mm，高度與直徑之比宜采用2.0-2.5。
17.0.4 無側抗壓強度試驗，應按下列步驟進行：
1 將試樣兩端抹一薄層凡士林，在氣候干燥時，試樣周圍亦需抹一薄層凡士林，防止水分蒸發。
2 將試樣放在底座上，轉動手輪，使底座緩慢上升，試樣與加壓板剛好接觸，將測力計讀數調整為零。根據試樣的軟硬程度選用不同量程的測力計。
3 軸向應變速率宜為每分鐘應變1%-3%。轉動手柄，使升降設備上升進行試驗，軸向應變小于3%時，每隔0.5%應變（或0.4mm)讀數一次,軸向應變等于、大于3%時，每隔1%應變（或0.8mm)讀數一次,試驗宜在8-10min內完成。
4 當測力計讀數出現峰值時，繼續進行3%-5%的應變后停止試驗，當讀數無峰值時，試驗應進行到應變達20%為止。
5 試驗結束，取下試樣，描述試樣破壞后的形狀。
6 當需要測定靈敏度時，應立即將破壞后的試樣除去涂有凡士林的表面，加少許余土，包于塑料薄膜內用手搓捏，破壞其結構，重塑成圓柱形，放入重塑筒內，用金屬墊板，將試樣擠成與原狀試樣尺寸、密度相等的試樣，并按本條1-5款的步驟進行試驗。
17.0.5 軸向應變，應按下式計算：
17.0.6 試樣面積的校正，應按下式計算：
17.0.7 試樣所受的軸向應力，應按下式計算：
17.0.8 以軸向應力為縱坐標，軸向應變?yōu)闄M坐標，繪制軸向應力與軸向應變關系曲線（圖17.0.8）。取曲線上最大軸向應力作為無側限抗壓強度，當曲線上峰值不明顯時，取軸向應變15%所對應的軸向應力作為無側限抗壓強度。
17.0.9 靈敏度應按下式計算：
17.0.10 無側限抗壓強度試驗的記錄格式見附錄D表D-31。
18 直接剪切試驗
19 反復直剪強度試驗
19.0.1 本試驗方法適用于粘土和泥化夾層。
19.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 應變控制式反復直剪儀（圖19.0.2），由剪切盒、垂直加壓設備、剪切傳動裝置、測力計、位移量測系統、剪切變速設備、剪切反推裝置和可逆電動機組成。
2 其它：應與本標準第18.1.2條3款的規定相同。
19.2.3 反復直剪強度試驗，應按下列步驟進行：
1 試樣制備：
1）對于有軟弱面的原狀土，先整平土樣兩端，使土的頂面、底面平行土體軟弱面，用環刀切取試樣，當切到軟弱面后向下切10mm,使軟弱面位于試樣高度的中部,密度較低的試樣,下半部應略大于10mm。
2）對于無軟弱面的原狀土樣，應按本標準第3.1.4條的步驟進行。
3）對于泥化夾層或滑坡層面，無法取得原狀土樣時，可刮取夾層或?qū)用嫔系耐翗?，制備?0mm液限狀態的土膏,分層填入環刀內,邊填邊排氣,同一組試樣填入密度的允許差值為0.03g/cm3,并取軟弱面上的土樣測定含水率。
4）當試樣需要飽和時，應按本標準第3.2.4條的步驟進行。
2 試樣安裝，固結排水應按本標準18.1.3第2-5條款的步驟進行。
3 拔去固定銷，啟動電動機正向開關，以0.02mm/min(粉土采用0.06mm/min)的剪切速度進行剪切,試樣每產生剪切位移0.2-0.4mm測記測力計和位移讀數,當剪應力超過峰值后,按剪切位移0.5mm測讀一次,直至最大位移達8-10mm停止剪切。
4 第一次剪切完成后，啟動反向開關，將剪切盒退回原位，插入固定銷，反推速率應小于0.6mm/min。
5 等待半小時后，重復本條3、4款的步驟進行第二次剪切，如此反復剪切多次，直至最后兩次剪切時測力計讀數接近為止。對粉質粘土，需剪切5-6次，總剪切位移量達40-50mm；對粘質土需剪切3-4次，總剪切位移量達30-40mm。
6 剪切結束，吸去盒中積水，卸除壓力，取出試樣，描述剪切面破壞情況，取剪切面上的試樣測定剪后含水率。
19.0.4 剪應力應按本標準式（18.1.4）計算。
19.0.5 以剪應力為縱坐標，剪切位移為橫坐標，繪制剪應力與剪切位移關系曲線（圖19.0.5）。圖上第一次的剪應力峰值為慢剪強度，最后剪應力的穩定值為殘余強度。
19.0.6 殘余強度與垂直壓力的關系曲線的繪制及殘余內摩擦角φ和殘余粘聚力ct的確定，應按本標準18.1.6的規定進行（圖19.0.6）。
20 自由膨脹率試驗
20.0.1 本試驗方法適用于粘土。
20.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 量筒：容積為50mL，最小刻度為1mL，容積與刻度需經過校正。
2 量土杯：容積為10mL，內徑為20mm。
3 無頸漏斗：上口直徑50-60mm,下口直徑4-5mm，
4 攪拌器：由直桿和帶孔圓盤構成（圖20.0.2）。
5 天平：稱量200g,最小分度值0.01g。
20.0.3 自由膨脹率試驗，應按下列步驟進行：
1 用四分對角法取代表性風干土，碾細并過0.5mm篩。將篩下土樣拌勻，在105-110℃溫度下烘干，置于干燥器內冷卻至室溫。
2 將無頸漏斗放在支架上，漏斗下口對準量土杯中心并保持距離10mm，見圖20.0.3。
3 用取土匙取適量試樣倒入漏斗中，倒土?xí)r取土匙應與漏斗壁接觸，并盡量靠近漏斗底部，邊倒邊用細鐵絲輕輕攪動，當量杯裝滿土樣并溢出時，停止向漏斗倒土，移開漏斗刮去杯口多余土，稱量土杯中試樣質量，將量土杯中試樣倒入匙中，再次將量土杯按圖20.0.3所示置于漏斗下方，將匙中土樣按上述方法全部倒回漏斗并落入量土杯，刮去多余土，稱量土杯中試樣質量。本步驟應進行兩次平行測定，兩次測定的差值不得大于0.1g。
4 在量筒內注入30mL純水，加入5mL濃度為5%的分析純氯化鈉（NaCl）溶液,將試樣倒入量筒內，用攪拌器上下攪拌懸液各10次，用純水沖洗攪拌器和量筒壁至懸液達50mL。
5 待懸液澄清后，每2h測讀1次土面讀數（估讀至0.1mL）。直至兩次讀數差值不超過0.2mL，膨脹穩定。
20.0.4 自由膨脹率應按下式計算，準確至1.0%。
20.0.5 本試驗應進行兩次平行測定。當δef小于60%時,平行差值不得大于5%;當δef大于、等于60%時，平行差值不得大于8%；
取兩次測值的平均值。
20.0.6 自由膨脹率試驗的記錄格式見附錄D表D-34。
21 膨脹率試驗
22 膨脹力試驗
22.0.1 本試驗方法適用于原狀和擊實粘性土,采用加荷平衡法。
22.0.2 膨脹力試驗所用的主要儀器設備，應與本標準第21.1.2條相同。
22.0.3 膨脹力試驗，應按下列步驟進行：
1 試樣制備應按本標準第3.1.4條、第3.1.6條的步驟進行。
2 試樣安裝應按本標準第14.1.5條之1、2款進行，并自下而上向容器內注入純水，并保持水面高出試樣頂面。
3 百分表開始順時針轉動時，表明試樣開始膨脹，立即施加適當?shù)钠胶夂芍?，使百分表指針回到原位?br/>4 當施加的荷重足以使儀器產生變形時，在施加下一級平衡荷重時，百分表指針應逆時針轉動一個等于儀器變形量的數值。
5 當試樣在某級荷重下間隔2h不再膨脹時，則試樣在該級荷重下達到穩定,允許膨脹量不應大于0.01mm,記錄施加的平衡荷載。
6 試驗結束后，吸去容器內水，缸除荷重，取出試樣，稱試樣質量，并測定含水量。
22.0.4 膨脹力應按下式計算：
22.0.5 膨脹力試驗的記錄格式見附錄D表D-36。
23 收縮試驗
23.0.1 本試驗方法適用于原狀土和擊實粘土。
23.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 收縮儀（圖23.0.2）：多孔板上孔的面積應占整個板面積的50%以上。
2 環刀：直徑61.8mm，高度20mm。
23.0.3 收縮試驗應按下列步驟進行：
1 試樣制備，應按本標準第3.1.4條或第3.1.6條的步驟進行。將試樣推出環刀（當試樣不緊密時，應采用風干脫環法）置于多孔板上，稱試樣和多孔板的質量，準確至0.1g。裝好百分表，記下初始讀數。
2 在室溫不得高于30℃條件下進行收縮試驗，根據試樣含水率及收縮速度，每隔1-4h測記百分表讀數,并稱整套裝置和試樣質量,準確至0.1g。2d后,每隔6-24h測記百分表讀數并稱質量,至兩次百分表讀數基本不變。稱質量時應保持百分表讀數不變。在收縮曲線的1階段內，應取得不少于4個數據。
3 試驗結束，取出試樣，并在105-110℃下烘干。稱干土質量，準確至0.1g。
4 按本標準密度試驗中第5.2節的蠟封法測定烘干試樣體積。
23.0.4 試樣在不同時間的含水率，應按下式計算：
23.0.5 線縮率應按下式計算：
23.0.6 體縮率應按下式計算：
23.0.7 土的縮限應按下列作圖法確定：
以線縮率為縱坐標，含水率為橫坐標，繪制關系曲線（圖23.0.7）延長第Ⅰ、Ⅱ階段的直線段至相交，交點E所對應的橫坐標ws即為原狀土的縮限。
23.0.8 收縮系數應按下式計算：
23.0.9 收縮試驗的記錄格式見附錄D表D-37。
24 凍土密度試驗
25 凍結溫度試驗
25.0.1 本試驗方法適用于原狀和擾動的粘土和砂土。
25.0.2 本試驗所用主要儀器設備，應符合下列規定：
1 凍結溫度試驗宜用圖25.0.2所示的試驗裝置。該裝置由零溫瓶、數字電壓表、熱電偶、塑料管和試樣杯等組成。
2 零溫瓶容積為3.57L，內盛冰水混合物（其溫度應為0±0.1℃）。
3 低溫瓶容積為3.57L，內盛低熔冰晶混合物其溫度宜為-7.6℃。
4 數字電壓表，其量程可取2mV,分度值應為1μV。
5 銅和康銅熱電偶，其線徑宜用0.2mm。
6 塑料管可用內徑5cm,壁厚5mm,長25cm的硬質聚氯乙烯管。管底應密封，管內裝5cm高干砂。
7 試樣杯應用黃銅制成，其直徑3.5cm,高5cm,帶有杯蓋。
25.0.3 原狀土試驗，應按下列步驟進行：
1 土樣應按自然沉積方向放置，剝?nèi)ハ灧夂湍z帶，開啟土樣筒取出土樣。
2 試樣杯內壁涂一薄層凡士林，杯口向下放在土樣上，將試樣杯垂直下壓，并用切土刀沿杯外壁切削土樣，邊壓邊削至土樣高出試樣杯，用鋼絲鋸整平杯口，擦凈外壁，蓋上杯蓋，并取余土測定含水率。
3 將熱電偶的測溫端插入試樣中心，杯蓋周側用硝基漆密封。
4 零溫瓶內裝入用純水制成的冰塊，冰塊直徑應小于2cm,再倒入純水，使水面與冰塊面相平，然后插入熱電偶零溫端。
5 低溫瓶內裝入用20mol/L氯化鈉溶液制成的鹽冰塊，其直徑應小于2cm,再倒入相同濃度的氯化鈉溶液制成的鹽冰塊，使之與冰塊面相平。
6 將封好底且內裝5cm高干砂的塑料管插入低溫瓶內，再把試樣杯放入塑料管內。然后，塑料管口和低溫瓶口分別用橡皮塞和瓶蓋密封。
7 將熱電偶測溫端與數字電壓表相連，每分鐘測量一次熱電勢，當勢值突然減小并3次測值穩定，試驗結束。
25.0.4 擾動凍土試驗，應按下列步驟進行：
1 稱取風干土樣200g,平鋪于搪瓷盤內,按所需的加水量將純水均勻噴灑在土樣上，充分拌勻后裝入盛土器內蓋緊，潤濕一晝夜（砂土的潤濕時間可酌減）。
2 將配制好的土裝入試樣杯中，以裝實裝滿為度。杯口加蓋，將熱電偶測溫端插入試樣中心。杯蓋周側用硝基漆密封。
3 按本標準第25.0.3條4-7款的步驟進行試驗。
25.0.5 凍結溫度應按下式計算：
25.0.6 凍結溫度試驗的記錄格式見附錄D表D-41。
26 未凍含水率試驗
26.0.1 本試驗方法適用于擾動粘土和砂土。
26.0.2 本試驗所用儀器設備應符合本標準第25.0.2條的規定。
26.0.3 未凍含水率試驗應按本標準第25.0.4條1款的步驟制備3個試樣，其中1個試樣按所需的加水量制備，另2個試樣應分別采用試樣的液限和塑限作為初始含水率，并分別測定在該兩個界限含水率時的凍結溫度。
注：液限為10mm液限。
26.0.4 將制備好的試樣，按本標準第25.0.4條2、3款的步驟進行試驗。
26.0.5 未凍含水率應按下式計算：
26.0.6 未凍含水率試驗的記錄格式見附錄D表D-42。
27 凍土導熱系數試驗
27.0.1 本試驗適用于擾動粘土和砂土。
27.0.2 本試驗所用的儀器設備，應符合下列規定：
1 導熱系數試驗裝置，由恒溫系統、測溫系統和試樣盒組成（圖27.0.2）。
2 恒溫系統由兩個尺寸為L×B×H(cm):50×20×50的恒溫箱和兩臺低溫循環冷浴組成。恒溫箱與試樣盒接觸面應采用5mm厚的平整銅板。兩個恒溫箱分別提供兩個不同的負溫環境（-10℃和-25℃）。恒溫精度應為±0.1℃。
3 測溫系統由熱電偶、零溫瓶和量程為2mV、分度值1μV的數字電壓表組成。有條件時，后者可用數據采集儀，并與計算機連接。
4 試樣盒兩只，其外形尺寸均為L×B×H(cm):25×25×25，盒面兩側為0.5cm厚的平整銅板，試樣盒的兩側，底面和上端盒蓋應采用尺寸為25cm×25cm,厚0.3cm的膠木板。
27.0.3 導熱系數試驗，應按下列步驟進行：
1 將風干試樣平鋪在搪瓷盤內，按所需的含水率和土樣制備要求制備土樣。
2 將制配好的土樣按要求的密度裝入一個試樣盒，蓋上盒蓋。裝土?xí)r，將兩支熱電偶的測溫端安裝在試樣兩側銅板內壁的中心位置。
3 另一個試樣盒裝入石蠟，作為標準試樣。裝石蠟時，按本條2款的要求安裝兩支熱電偶。
4 將分別裝好石蠟和試樣的兩個試樣盒按本標準圖27.0.2的方式安裝好，驅動夾緊螺桿使試樣盒和恒溫箱的各銅板面接觸緊密。
5 接通測溫系統。
6 開動兩個低溫循環冷浴，分別設定冷浴循環液溫度為-10℃和-25℃。
7 冷浴循環液達到要求溫度再運行8h后,開始測溫。每隔10min分別測定一次標準試樣和凍土試樣兩側壁面的溫度,并記錄。當各點的溫度連續3次測得的差值小于0.1℃時，試驗結束。
8 取出凍土試樣，測定其含水率和密度。
27.0.4 導熱系數應按下式計算：
27.0.5 導熱系數試驗的記錄格式見附錄D表D-43。
28 凍脹量試驗
28.0.1 本試驗方法適用于原狀擾動粘土和砂土。
28.0.2 本試驗所用主要儀器設備，應符合下列規定：
1 凍脹量試驗裝置，由試樣盒、恒溫箱、溫度控制系統、溫度監測系統、補水系統、變形監測系統和加壓系統組成。
2 試樣盒外徑為12cm、壁厚為1cm的有機玻璃筒和與之配套的頂、底板組成（圖28.0.2）。
有機玻璃筒周側1cm每隔設熱敏電阻溫度計插入孔。頂?shù)装宓慕Y(jié)構能提供恒溫液循環和外界水源補給通道，并使板面溫度均勻。
3 恒溫箱的容積不小于0.8m3,內設冷液循環管路和加熱器(功率為500w),通過熱敏電阻溫度計與溫度控制儀相連,使試驗期間箱溫保持在1±0.5℃。
4 溫度控制系統由低溫循環浴和溫度控制儀組成，提供試驗所需的頂、底板溫度。
5 溫度監測系統由熱敏電阻溫度計、數據采集儀和電子計算機組成，監測試驗過程中土樣、頂、底板溫度和箱溫變化。
6 補水系統由恒定水位的供水裝置（見圖28.0.2）通過塑料管與頂板相連，水位應高出頂板與土樣接觸面1cm,試驗過程中定時記錄水位以確定補水量。
7 變形監測系統可用百分表或位移傳感器（量程30mm最小分度值0.01mm),有條件時可采用數據采集儀和計算機組成，監測試驗過程中土樣變形量。
8 加壓系統由液壓油源及加壓裝置（或加壓框架和砝碼）組成。（加壓系統僅在需要模擬原狀土天然受壓狀況時使用，加載等級根據天然受壓狀況確定）。
28.0.3 原狀土試驗，應按下列步驟進行：
1 土樣應按自然沉積方向放置，剝?nèi)ハ灧夂湍z帶，開啟土樣筒取出土樣。
2 用土樣切削器將原狀土樣削成直徑為10cm、高為5cm的試樣,稱量確定密度并取余土測定初始含水率。
3 有機玻璃試樣盒內壁涂上一薄層凡士林，放在底板上，盒內放一張薄型濾紙，然后將試樣裝入盒內，讓其自由滑落在底板上。
4 在試樣頂面再加上一張薄型濾紙，然后放上頂板，并稍稍加力，以使試樣與頂、底板接觸緊密。
5 將盛有試樣的試樣盒放入恒溫箱內，試樣周側、頂、底板內插入熱敏電阻溫度計、試樣周側包裹5cm厚的泡沫塑料保溫。連接頂、底板冷液循環管路及底板補水管路，供水并排除底板內氣泡，調節水位。安裝位移傳感器。
6 開啟恒溫箱、試樣盒、頂、底板冷浴，設定恒溫箱冷浴溫度為-15 ℃ ，箱內氣溫為1 ℃ ，頂、底板冷浴溫度為1 ℃ 。
7 試樣恒溫6h，并監測溫度和變形。待試樣初始溫度均勻達到1 ℃ 以后，開始試驗。
8 底板溫度調節到-15 ℃ 并持續0.5h，讓試樣迅速從底面凍結，然后將底板溫度調節至-2 ℃ 。使粘土以0.3 ℃/h,砂土以0.2 ℃/h 的速度下降.保持箱溫和頂板溫度均為1 ℃,記錄初始水位,每隔1h記錄水位、溫度和變形量各一次。試驗持續72h。
9 試驗結束后，迅速從試樣盒中取出土樣，測量試樣高度并測定凍結深度。
28.0.4 擾動土試驗，應按下列步驟進行：
1 稱取風干土樣500g,加純水拌勻呈稀泥漿裝入內徑為10cm的有機玻璃筒內，加壓固結，直至達到所需初始含水率后，將土樣從有機玻璃筒中推出，并將土樣高度修正到5cm。
2 繼續按第28.0.3條3-9款的步驟進行試驗。
28.0.5 凍脹率應按下式計算：
28.0.6 凍脹量試驗的記錄格式見附錄D表D-44。
29 凍土融化壓縮試驗
30 酸堿度試驗
30.0.1 本試驗方法采用電測法,適用于各類土。
30.0.2 本試驗所用的主要設備應符合下列規定:
1 酸度計:應附玻璃電極、甘汞電極或復合電極。
2 分析篩：孔徑2mm。
3 天平：稱量200g,最小分度值0.01g。
4 電動振蕩器和電動磁力攪拌器。
5 其他設備：烘箱、燒杯、廣口瓶、玻璃棒、1000mL容量瓶、濾紙等。
30.0.3 本試驗所用試劑應符合下列規定。
1 標準緩沖溶液
2 飽和氯化鉀溶液：向適量純水中加入氯化鉀（KCl），邊加邊攪拌，直至不再溶解為止。
注：所有試劑均為分析純化學試劑。
30.0.4 酸度計校正：應在測定試樣懸液之前，按照酸度計使用說明書，用標準緩沖溶液進行標定。
30.0.5 試樣懸液的制備，稱取過2mm篩的風干試樣10g,放入廣口瓶中,加純水50mL(土水比為1:5),振蕩3min,靜置3min。
30.0.6 酸堿度試驗應按下列步驟進行：
1 于小燒杯中倒入試樣懸液至杯容積的2/3處，杯中投入攪拌棒一只，然后將杯置于電動磁力攪拌器上。
2 小心地將玻璃電極和甘汞電極（或復合電極）放入杯中，直至玻璃電極球部被懸液浸沒為止，電極與杯底應保持適量距離，然后將電極固定于電極架上，并使電極與酸度計連接。
3 開動磁力攪拌器，攪拌懸液約1min后,按照酸度計使用說明書測定懸液的PH值,準確至0.01。
4 測定完畢，關閉電源，用純水洗凈電極，并用濾紙吸干，或?qū)㈦姌O浸泡于純水中。
30.0.7 電測法酸堿度試驗記錄格式見附錄D表D-45。
31 易溶鹽試驗
32 中溶鹽(石膏)試驗
32.0.1 本試驗方法適用于含石膏較多的土類。本試驗規定采用酸浸提—質量法。
32.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 分析天平：稱量200g,最小分度值0.0001g。
2 加熱設備：電爐、高溫爐。
3 過濾設備：漏斗及架、定量濾紙、洗瓶、玻璃棒。
4 制樣設備：瓷盤、0.5mm篩子、瑪瑙研缽及杵。
5 其他設備：燒杯、瓷坩堝、干燥器、坩堝鉗、試管、量筒、水浴鍋、石棉網、烘箱。
32.0.3 本試驗所用試劑，應符合下列規定：
1 0.25mol/Lc(HCl)溶液:量取濃鹽酸20.8mL，用純水稀釋至1000mL。
2 （1:1)鹽酸溶液:取1份濃鹽酸與1份純水相互混合均勻。
3 10%氫氧化銨溶液:量取濃氨水3mL,用純水稀釋至100mL。
4 10%氯化鋇(BaCl2)溶液:稱取10g氯化鋇溶于少量純水中,稀釋至100mL。
5 1%硝酸銀(AgNO3)溶液:溶解0.5g硝酸銀于50mL純水中,再加數滴濃硝酸酸化,貯于棕色滴瓶中。
6 甲基橙指示劑：稱取0.1g甲基橙溶于100mL水中，貯于滴瓶中。
32.0.4 中溶鹽試驗，應按下列步驟進行：
1 試樣制備：將潮濕試樣捏碎攤開于瓷盤中，除去試樣中雜物（如植物根莖葉等），置于陰涼通風處晾干，然后用四分法選取試樣約100g,置于瑪瑙研缽中研磨,使其全部通過0.5mm篩(不得棄去或撒失)備用。
2 稱取已制備好的風干試樣1-5g(視其含量而定),準確至0.0001g,放入200mL燒杯中,緩慢地加入0.25mol/Lc(HCl)50mL邊加邊攪拌。如試樣含有大量碳酸鹽，應繼續加此鹽酸至無氣泡產生為止，放置過夜。另取此風干試樣約5g,準確至0.01g,測定其含水率。
3 過濾，沉淀用0.25mol/Lc(HCl)淋洗至最后濾液中無硫酸根離子為止(取最后濾液于試管中,加少許氯化鋇溶液,應無白色渾濁),即得酸浸提液(濾液)。
4 收集濾液于燒杯中，將其濃縮至約150mL。冷卻后，加甲基橙指示劑，用10%氫氧化銨溶液中和至溶液呈黃色為止，再用（1：1）鹽酸溶液調至紅色后，多加10滴，加熱煮沸，在攪拌下趁熱、緩慢滴加10%氯化鋇溶液，直至溶液中硫酸根離子沉淀完全，并少有過量為止（讓溶液靜置澄清后，沿杯壁滴加氯化鋇溶液，如無白色渾濁生成，表示已沉淀完全）。置于水浴鍋上，在60℃保持2h。
5 用致密定量濾紙過濾，并用熱的純水洗滌沉淀，直到最后洗液無氯離子為止（用1%硝酸銀檢驗，應無白色渾濁）。
6 用濾紙包好洗凈的沉淀，放入預先已在600℃灼燒至恒量的瓷坩堝中，置于電爐上灰化濾紙（不得出現明火燃燒）。然后移入高溫爐中，控制在600℃灼燒1h,取出放于石棉網上稍冷,再放入干燥器中冷卻至室溫,用分析天平稱量,準確至0.001g。再將其放入高溫爐中控制600℃灼燒30min,取出冷卻，稱量，如此反復操作至恒量為止。
7 另取1份試樣按本標準第31.5節或第31.6節測定易溶鹽中的硫酸根離子，并求水浸出液中硫酸根含量W(SO2-4)wo。
32.0.5 中溶鹽(石膏)含量,應按下式計算:
32.0.6 中溶鹽(石膏)試驗的記錄格式見附錄D表D-55。
33 難溶鹽（碳酸鈣）試驗
33.0.1 本試驗方法適用于碳酸鹽含量較低的各類土，采用氣量法。
33.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 二氧化碳約測計：如圖33.0.2。
2 天平：稱量200g,最小分度值0.01g。
3 制樣設備：同本標準第32.0.2條。
4 其他設備：烘箱、坩堝鉗、長柄瓶夾、氣壓計、溫度計、干燥器等。
33.0.3 本試驗所用試劑，應符合下列規定：
1 （1：3）鹽酸溶液:取1份鹽酸加3份純水即得。
2 0.1%甲基紅溶液：溶解0.1g甲基紅于10mL純水中。
33.0.4 難溶鹽試驗，應按下列步驟進行:
1 試樣制備:按本標準第32.0.4條1款的步驟進行.
2 安裝好二氧化碳約測計（如本標準圖33.0.2），將加有微量鹽酸和0.1%甲基紅溶液的紅色水溶液注入量管中至移動管和二量管三管水面齊平，同處于量管零刻度處。
3 稱取預先在105-110℃烘干的試樣1-5g(視碳酸鈣含量而定),準確至0.01g.放入約測計的廣口瓶中,再對瓷坩堝注入適量(1:3)鹽酸溶液,小心地移入廣口瓶中放穩,蓋緊廣口瓶塞,打開閥門,上下移動移動管,使移動管和二量管三管水面齊平。
4 繼續將移動管下移，觀察量管的右管水面是否平穩，如果水面下降很快，表示漏氣，應仔細檢查各接頭并用熱石蠟密封直至不漏氣為止。
5 三管水面齊平后，關閉閥門，記下量管的右管起始水位讀數。
6 用長柄瓶夾夾住廣口瓶頸部，輕輕搖動，使瓷坩堝中鹽酸溶液傾出與瓶中試樣充分反應。當量管的右管水面受到二氧化碳?xì)怏w壓力而下降時，打開閥門，使量管的左右管水面應保持同一水平，靜置10min,至量管的右管水面穩定（說明已反應完全），再移動移動管使三管水面齊平，記下量管的右管最終水位讀數，同時記下試驗時的水溫和大氣壓力。
7 重復本條2-6款的步驟進行空白試驗。并從試樣產生的二氧化碳體積中減去空白試驗值。
33.0.5 難溶鹽（碳酸鈣）含量應按下式計算：
1 按下式計算碳酸鈣含量。
33.0.6 難溶鹽碳酸鈣試驗的記錄格式見附錄D表D-56。
34 有機質試驗
34.0.1 本試驗方法適用于有機質含量不大于15%的土,采用重鉻酸鉀容量法。
34.0.2 本試驗所用的主要儀器設備，應符合下列規定：
1 分析天平：稱量200g,最小分度值0.0001g。
2 油浴鍋：帶鐵絲籠，植物油。
3 加熱設備：烘箱、電爐。
4 其他設備：溫度計（0-200℃，刻度0.5℃）、試管、錐形瓶、滴定管、小漏斗、洗瓶、玻璃棒、容量瓶、干燥器、0.015mm篩子等。
34.0.3 本試驗所用試劑，應符合下列規定：
1 重鉻酸鉀標準溶液：準確稱取預先在105-110℃烘干并研細的重鉻酸鉀（K2Cr2O7）44.1231g,溶于800mL純水中(必要時可加熱),在不斷攪拌下,緩慢地加入濃硫酸1000mL,冷卻后移入2L容量瓶中,用純水稀釋至刻度,此標準溶液濃度:
2 硫酸亞鐵標準溶液:稱取硫酸亞鐵(FeSo4·7H2O)56g(或硫酸亞鐵銨80g),溶于適量純水中,加3mol/Lc(H2So4)溶液30mL,然后用純水稀釋至1L.按如下標定。準確量取重鉻酸鉀標準溶液10.00mL3份,分別置于錐形瓶中,各用純水稀釋至約60mL,再分別加入鄰啡鑼啉指示劑3-5滴,用硫酸亞鐵標準溶液滴定,使溶液由黃色經綠突變至橙紅色為終點,記錄其用量。3份平行誤差不得超過0.05mL，取算術平均值。求硫酸亞鐵標準溶液準確濃度：
3 鄰啡鑼啉指示劑：稱取鄰啡鑼啉1.845g和硫酸亞鐵0.695g溶于100mL純水中,貯于棕色瓶中。
34.0.4 有機質試驗應按下列步驟進行：
1 當試樣中含有機碳小于8mg時,準確稱取已除去植物根并通過0.15mm篩的風干試樣0.1000-0.5000g,放入干燥的試管底部,用滴定管緩慢滴入重鉻酸鉀標準溶液10.00mL,搖勻,于試管口插一小漏斗。
2 將試管插入鐵絲籠中，放入190℃左右的油浴鍋內，試管內的液面應低于油面?？刂圃?70-180℃的溫度范圍，從試管內溶液沸騰時開始計時，煮沸5min，取出稍冷。
3 將試管內溶液倒入錐形瓶中，用純水洗凈試管底部，并使試液控制在60mL，加入鄰啡鑼啉指示劑3-5滴，用硫酸亞鐵標準溶液滴定至溶液由黃色經綠色突變?yōu)槌燃t色時為終點。記下硫酸亞鐵標準溶液的用量，估讀至0.05mL。
4 試驗同時，按本條1-3款的步驟操作，以純砂代替試樣進行空白試驗。
34.0.5 有機質按下式計算：
34.0.6 有機質試驗的記錄格式見附錄D表D-57。
35 土的離心含水當量試驗
35.0.1 本試驗方法適用于粒徑小于0.5mm的土,應在恒溫下進行試驗。土的離心含水當量定義為飽和土（經過浸泡）經受1000倍重力的離心作用1h后的含水率。以烘干土量的百分比表示。
35.0.2 本試驗所用的主要儀器設備，應符合下列規定：

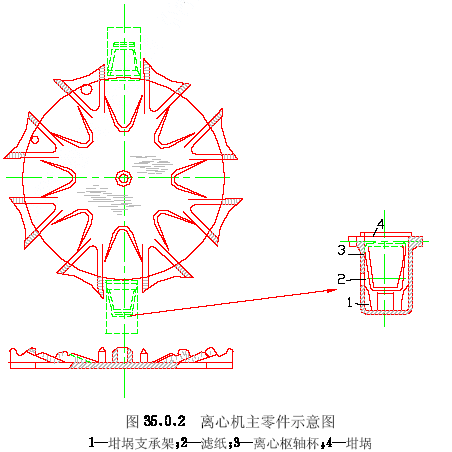

1 離心機（圖35.0.2）：能對試樣重心施加相當于1000倍重力的離心力達1h。
2 瓷坩堝：具有底孔，高度宜為40mm，頂部直徑為25mm,底部直徑為20mm。
2 套杯;帶有蓋子的離心樞軸杯,內裝多孔堝底的瓷坩堝及相應的支架,要求套杯與坩堝支架彼此對應平衡,并成對地編號。
35.0.3 土的離心含水當量試驗，應按下列步驟進行：
1 試樣制備應按本標準第3.1.5條的規定進行。過0.5mm篩,攪拌均勻,稱試樣5g,數量不得少于兩份，將試樣倒入底面鋪濕濾紙的坩堝內。
2 將坩堝置于盛有純水的盆內，水深應高出試樣表面，靜置8-10h,當試樣表面出現自由水時,表示試樣已飽和,再將裝有試樣的坩堝放入保濕缸內靜置,時間不應少于2h。
3 取出坩堝，吸去試樣表面的自由水，放入離心機樞軸杯中，將成對的坩堝放在離心機的對稱位置上。將離心機調至預定的轉速，該轉速應使試樣重心處經受1000倍重力的離心力，旋轉1h，再減小轉速，使離心機在5min內停止轉動。
4 試驗結束，取出坩堝，稱坩鍋和濕土的總質量。
5 將坩堝置于烘箱內，在105-110℃溫度下烘干，稱坩堝和干土的總質量。
注：試驗后，當試樣頂部出現自由水時，表示試樣有積水作用，應該將水分算入濕土質量，但必須在記錄中加以說明。
35.0.4 土的離心含水當量，應按下式計算，準確至0.1%。
35.0.5 土的離心含水當量試驗成對試樣所測得的兩個含水當量的平行差值，應符合下列規定：離心含水當量小于、等于15%時，平行差值不大于1%；離心含水當量大于15%時，平行差值不大于2%。
35.0.6 離心含水當量試驗記錄格式見附錄D表D-58。
附錄A 試驗資料的整理與試驗報告
A.0.1 為使試驗資料可靠和適用,應進行正確的數據分析和整理。整理時對試驗資料中明顯不合理的數據，應通過研究，分析原因（試樣是否具有代表性、試驗過程中是否出現異常情況等）或在有條件時，進行一定的補充試驗后，可決定對可疑數據的取舍或改正。
A.0.2 舍棄試驗數據時，應根據誤差分析或概率的概念，按三倍標準差（即3s）作為舍棄標準，即在資料分析中應該舍棄那些在
范圍以外的測定值，然后重新計算整理。
A.0.3 土工試驗測得的土性指標，可按其在工程設計中的實際作用分為一般特性指標和主要計算指標。前者如土的天然密度、天然含水率、土粒比重、顆粒組成、液限、塑限、有機質、水溶鹽等，系指作為對土分類定名和闡明其物理化學特性的土性指標；后者如土的粘聚力、內摩擦角、壓縮系數、變形模量、滲透系數等，系指在設計計算中直接用以確定土體的強度、變形和穩定性等力學性的土性指標。
A.0.4 對一般特性指標的成果整理，通?？刹捎枚啻螠y定值x1的算術平均值
，并計算出相應的標準差s和變異系數Cv,以反映
實際測定值對算術平均值的變化程度，從而判別其采用算術平均值時的可靠性。
A.0.5 對于主要計算指標的成果整理，如果測定的組數較多，此時指標的最佳值接近于諸測值的算術平均值，仍可按一般特性指標的方法確定其設計計算值，即采用算術平均值。但通常由于試驗的數據較少，考慮到測定誤差、土體本身不均勻性和施工質量的影響等，為安全考慮，對初步設計和次要建筑物宜采用標準差平均值，即對算術平均值加（或減）一個標準差的絕對值
。
A.0.6 對不同應力條件下測得的某種指標（如抗剪強度等）應經過綜合整理求取。在有些情況下，尚需求出不同土體單元綜合使用時的計算指標。這種綜合性的土性指標，一般采用圖解法或最小二乘方分析法確定。
1 圖解法：將不同應力條件下測得的指標值（如抗剪強度）求得算術平均值，然后以不同應力為橫坐標，指標平均值為縱坐標作圖，并求得關系曲線，確定其參數（如土的粘聚力c和角摩擦系數tgφ）。
2 最小二乘方分析法：根據各測定值同關系曲線的偏差的平方和為最小的原理求取參數值。
3 當設計計算幾個土體單元土性參數的綜合值時，可按土體單元在設計計算中的實際影響，采用加權平均值，即：
A.0.7 試驗報告的編寫和審核應符合下列要求：
1 試驗報告所依據的試驗數據，應進行整理、檢查、分析，經確定無誤后方可采用。
2 試驗報告所需提供的依據，一般應包括根據不同建筑物的設計和施工的具體要求所擬試驗的全部土性指標。
3 試驗報告的內容應包括：試驗方案的簡要說明（工程概況，所需解決的問題以及由此對試樣的采制，試驗項目和試驗條件提出的要求），試驗數據和基本結論。
4 試驗報告中一律采用國家頒布的法定計量單位。
5 試驗報告應按以下方面審查：
1）對照委托任務書，檢查試驗項目是否齊全。
2）檢查試驗項目是否按照試驗方法標準進行。
3）綜合分析檢查各指標間的關系是否合理。
4）對需要進行數據統計分析的試驗報告應檢查選用的方法是否合理，結果是否正確。
5）檢查土的定義是否與相關規范標準相符。
6 試驗報告審批應符合以下程序：
1）由試驗人員填寫成果匯總表。
2）經校核人員校核匯總表中的數據。
3）由試驗負責人編寫試驗報告。
4）由技術負責人簽字并蓋章發送。
附錄B 土樣的要求與管理

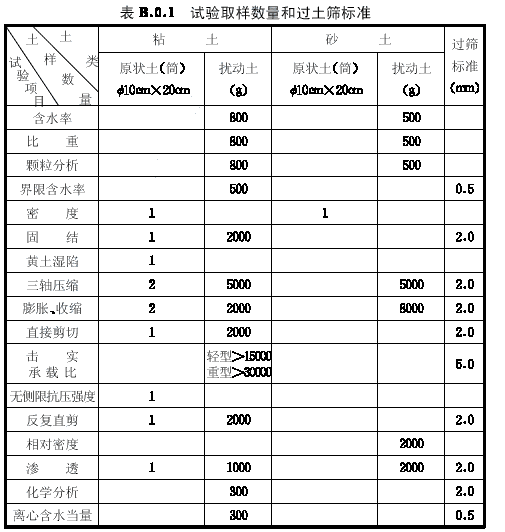

B.0.1 采樣數量應滿足要求進行的試驗項目和試驗方法的需要,采樣的數量按表B.0.1規定采取，并應附取土記錄及土樣現場描述。
B.0.2 土樣的驗收和管理。
1 土樣送達試驗單位，必須附送樣單及試驗委托書或其他有關資料。送樣單應有原始記錄和編號。內容應包括工程名稱，試坑或鉆孔編號、高程、取土深度、取樣日期。如原狀土應有地下水位高程、土樣現場鑒別和描述及定義、取土方法等。試驗委托書應包括工程名稱、工程項目、試驗?zāi)康摹⒃囼烅椖?、試驗方法及要求。例如原狀土進行力學性試驗時，試樣是在天然含水率狀態下還是飽和狀態下進行；剪切試驗的儀器（三軸或直剪）；剪切試驗方法（快剪、固快，不固結不排水，固結不排水等）；剪切和固結的最大荷重；滲透試驗是垂直還是水平方向，求哪一級荷重或某一個干密度（孔隙比）下的固結系數或濕陷滲透系數；黃土壓縮試驗須提出設計荷重。擾動土樣的力學性試驗要提出初步設計干密度和施工現場可能達到的平均含水率等。
2 試驗單位接到土樣后，應按試驗委托書驗收。驗收中需查明土樣數量是否有誤，編號是否相符，所送土樣是否滿足試驗項目和試驗方法的要求。必要時可抽驗土樣質量，驗收后登記，編號。登記內容應包括：工程名稱、委托單位、送樣日期、土樣室內編號和野外編號、取土地點和取土深度、試驗項目的要求以及要求提出成果的日期等。
3 土樣送交試驗單位驗收、登記后，即將土樣按順序妥善存放，應將原狀土樣和保持天然含水率的擾動土樣置于陰涼的地方，盡量防止擾動和水分蒸發。土樣從取樣之日起至開始試驗的時間不應超過3周。
4 土樣經過試驗之后，余土應貯存于適當容器內，并標記工程名稱及室內土樣編號，妥善保管，以備審核試驗成果之用。一般保存到試驗報告提出3個月以后，委托單位對試驗報告未提出任何疑義時，方可處理。
5 處理試驗余土?xí)r要考慮余土對環境的污染、衛生等要求。
附錄C 室內土工儀器通用要求
C.0.1 本標準適用于室內土工儀器,規定試驗儀器的通用要求，以保證試驗數據的準確可靠。
C.0.2 室內土工儀器設備的通用要求。
1 室內土工儀器的基本參數應能滿足各類土性指標試驗的要求，各類試驗所用儀器的參數應符合現行國家標準《土工儀器的基本參數及通用技術條件》GB/T15406第一篇之4的規定。
2 室內土工儀器應具備預計使用所要求的計量特性（如準確度、穩定度、量程及分辨力等），基本特性要求可按國家標準GB/T15406第一篇之5.5的規定選用。
3 室內土工儀器的結構、材料、工作環境應滿足GB/T15406第一篇之5.2、5.3和5.4規定的要求。
C.0.3 室內土工儀器的準確度和校準。
1 各類室內土工儀器的準確度應符合GB/T15406第一篇之5.5.1、5.6.2及該標準附錄《土工室內主要儀器準確度表》規定的要求。
2 儀器中配備計量標準器具時，應按規定的檢定周期送交有計量檢定能力的單位檢定。
3 所有室內土工儀器使用前應按有關校驗規程進行校準。
4 對專用性強、結構和原理較復雜的儀器，尚未制訂計量檢定規程和校驗方法的，可按《國家計量檢定規程編寫規則》的要求編寫校驗方法，按程序?qū)徟筮M(jìn)行儀器校驗。
C.0.4 不合格儀器及處理方法。
1 不合格儀器系指已經損壞、過載或誤動作；工作不正常；功能出現可疑；超過規定的確認間隔時間，鉛封完整性被破壞。
2 凡不合格的儀器應停止使用，隔離存放，作出明顯的標記。
3 不合格的儀器應作以下處理：
1）儀器不準確或有其他故障時，應先進行調整，仔細檢查或修理，再經檢定或校驗合格后重新投入使用。
2）對不能調整或修復的儀器，應報廢。
3）對具有多功能和多量程的儀器，經證實能在一種或多種功能或量程內正常使用時，應標明限制使用的范圍，可在規定的正常功能和量程內使用。
C.0.5 儀器設備管理應符合以下要求：
1 編制儀器設備一覽表，其內容為：儀器名稱、技術指標、制造廠家、購置日期、保管人。
2 編制儀器設備檢定（校驗）周期表，其內容包括：儀器設備名稱、編號、檢定周期、檢定單位、最近檢定日期、送檢負責人。
3 所有儀器設備應有統一格式的標志。
1）標志分“合格”“準用”“停用”3種，分別以綠、黃、紅3種顏色表示。
2）標志內容：儀器編號、檢定結論、檢定日期、檢定單位。
3）可拆卸的檢測儀表組合成的儀器，每個儀表應有獨立的標志；不可拆卸儀表組合成的儀器可，以只有一個標志。
4 儀器說明書應妥善保存，并能方便使用。
5 建立儀器檔案，其內容為：使用記錄、故障及維修情況記錄。

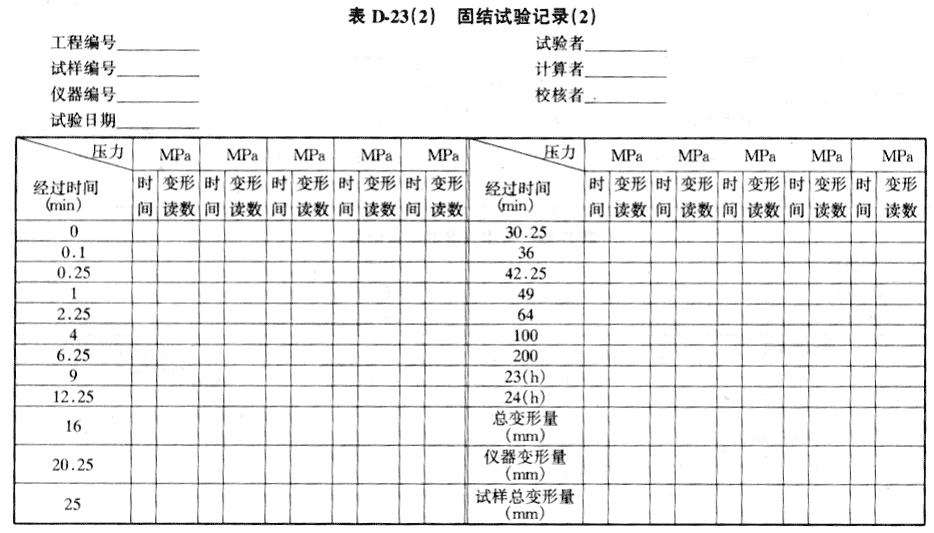

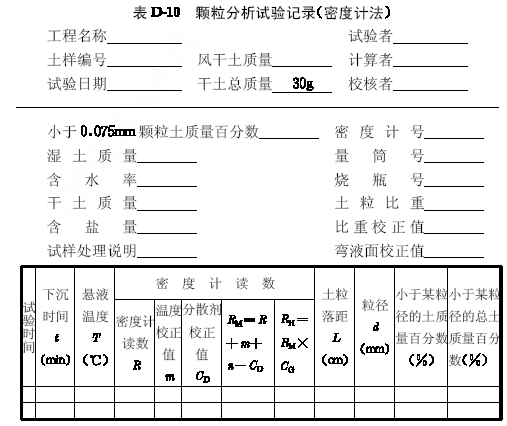

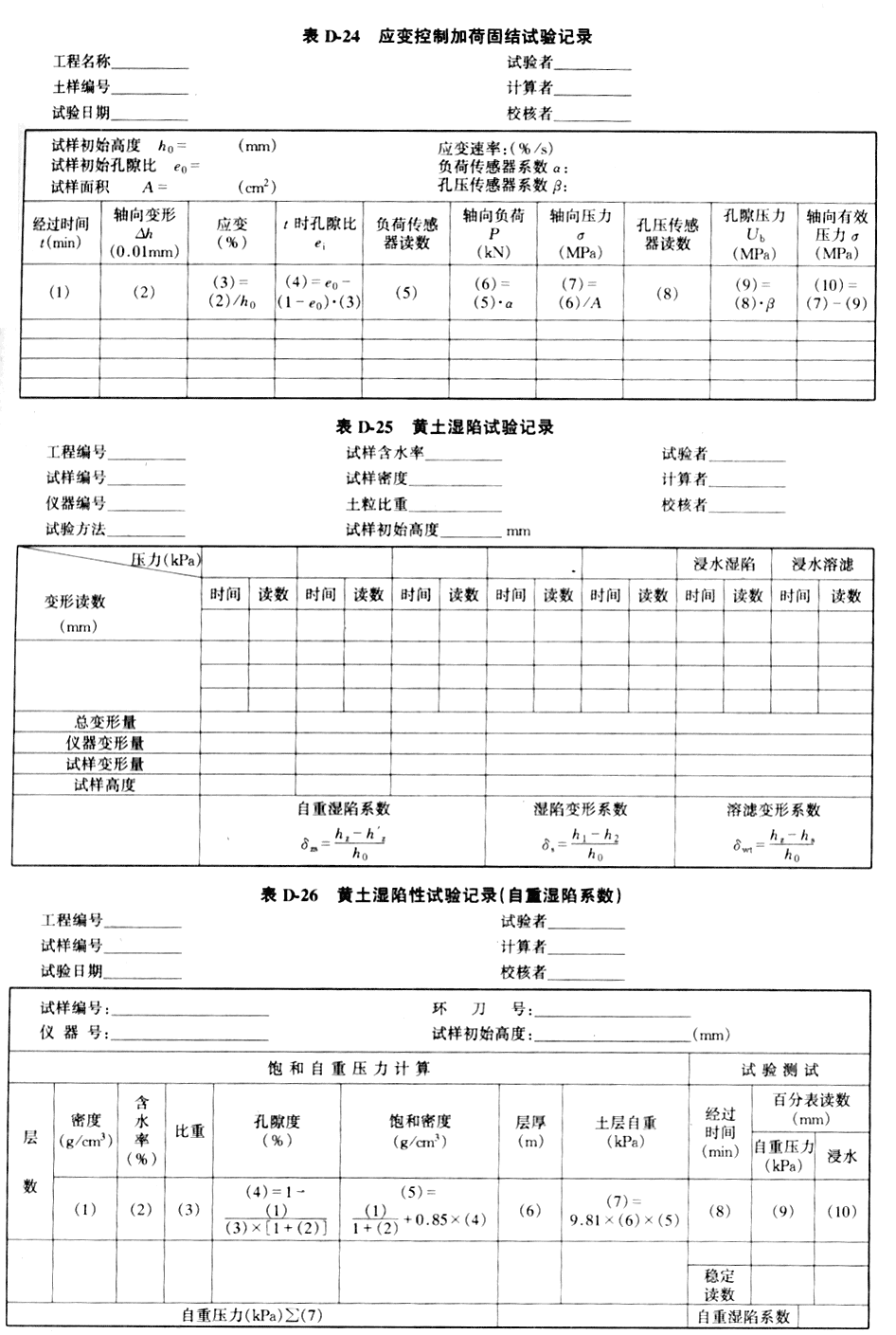

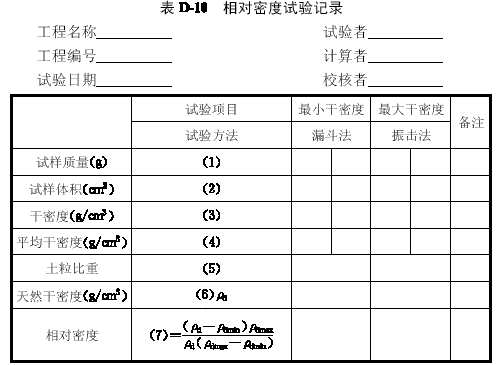

附錄D 各項試驗記錄
附錄D 各項試驗記錄
