GB 50391-2014 油田注水工程設計規范 （完整版）
1 總 則
1.0.1 為統一油田注水(包括注聚合物)工程設計標準和技術要求，做到技術先進、經濟合理、安全可靠和運行、管理及維護方便，制定本規范。
1.0.2 本規范適用于陸上油田和灘海陸采油田注水工程以及氣田采出水回注工程注入部分的新建、擴建和改建工程的設計。
1.0.3 油田注水工程設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 注水 water injection
為了保持油層壓力、提高采收率而將水或聚合物水溶液注入油層。方式包括：正注、反注、合注、分質注、分壓注、混注、輪注和間歇注水。
2.0.2 注水站 water injection stations
向注水井供給注入水和洗井水的站。
2.0.3 配水間 distributing rooms for water injection
接收注水站的來水，經控制、計量分配到所轄注水井的操作間。
2.0.4 注配間 water injection and distributing rooms
實現對來水升壓，經控制、計量分配到所轄注水井的操作間。
2.0.5 增壓間 water injection pump rooms
對原高壓來水再升壓的注水泵房。
2.0.6 井口壓力 wellhead pressure
生產井或注入井井口的油壓、套壓的統稱。
2.0.7 洗井 well-flushing
用水清除并攜出注水井內沉積物和井壁截留雜質，以改善井的吸水性能的一項作業。具體方式有正洗和反洗。
2.0.8 正注 conventional water injection
注入水自注水井油管注入油層。
2.0.9 反注 inverse water injection
注入水自注水井油管與套管之間的環形空間注入油層。
2.0.10 分質注水 split water injection
在同一注水系統中，不同質的注入水分井或分層注入油層。
2.0.11 混注 mixed water injection
在同一注水系統中，不同質的注入水混合后注入油層。
2.0.12 輪注 alternate water injection
在同一注水系統中，不同質的注入水交替注入油層。
2.0.13 間歇注水 intermittent water injection
根據采油工藝要求或設備、環境等因素的限制，將注入水間斷地注入油層。
2.0.14 分壓注水 fractional-pressure water injection
在同一注水系統中，不同壓力的注入水分井或分層注入油層。
2.0.15 合注 commingled water injection
注入水自井的油管及套管環形空間同時注入油層。
2.0.16 聚合物 polymer
油田注水用聚合物主要是相對分子量為800×104～2300×104的聚丙烯酰胺，有干粉、膠體及溶液等形態。
2.0.17 聚合物母液 primary polymer liquor
被水溶解成高濃度的聚合物溶液。
2.0.18 聚合物配制站 polymer preparing stations
將聚合物與水按比例混合，配制成聚合物母液的站。
2.0.19 聚合物注入站 polymer injection stations
將聚合物母液升壓計量、用高壓水稀釋成目的液并分配到注入井的站。
2.0.20 前置液 prepositive liquid
為保護聚合物段塞(目的液)前緣不被吸附、稀釋而注入油層的液體。
2.0.21 驅替液 displacing liquid
為保護聚合物段塞(目的液)后緣不被吸附、稀釋而注入油層的液體。
2.0.22 目的液 purpose liquid
通過注入井到達目的層的聚合物溶液。
2.0.23 分散 dispersion
將聚合物干粉顆粒均勻地散布在一定量的水中，并使聚合物干粉顆粒充分潤濕的過程。
2.0.24 熟化 aging
聚合物遇水后充分溶解的過程。
2.0.25 降解 degradation
在一定條件下，聚合物的聚合度降低的現象。包括機械降解、化學降解和生物降解。
2.0.26 灘海陸采油田 beach and alongshore oilfields
距岸較近、有路堤與岸邊相連，并采用陸地油田開發方式的灘海油田。
3 基本規定
3.0.1 油田注水工程設計，應符合已批準的油田開發方案和總體規劃或設計委托書的要求。工程建設規模的適應期宜為10年以上，可一次或分期建設。
3.0.2 注水流程應根據注水生產工藝、井網布置形式、水源種類及注水壓力，并應與油氣集輸設計井站布局方式相結合，通過技術經濟對比，優化確定。同時，應符合現行行業標準《油田地面工程設計節能技術規范》SY／T 6420的有關規定。
3.0.3 油田(區塊)設計注水量，應按下式計算：
Q=CQ1+Q2 (3.0.3)
式中：Q——設計注水量(m3／d)；
C——注水系數，可取1.1～1.2；
Q1——開發方案配注水量(m3／d)；
Q2——洗井水量(m3／d)，洗井周期按60d～100d計。注水站管轄井不足100口時，可按每天洗一口井的水量計算，洗井強度和洗井歷時，各油田應按實際情況確定；若采用活動式洗井車洗井，不應計此水量。
3.0.4 油田注水用水應節約水資源，可選用油田采出水、工業及生活廢水、地表水及地下水。
3.0.5 注入水水質應符合油田制定的水質標準。
3.0.6 注水管網的設計壓力應按開發提供的井口注水壓力與管道水頭損失之和選取。
3.0.7 在一個油田內，當注水管網實行區塊或?qū)游环謮鹤⑺畷r，宜按不同壓力等級選擇注水站內泵型，并應滿足不同區塊或?qū)游蛔⑺畨毫退康囊蟆?br />3.0.8 當區塊井間注入壓力差大于1.5MPa時，宜采用分壓注水方式。個別高壓井宜采用局部增壓注水方式。
3.0.9 聚合物注入工程方案，應按照油田開發方案規定的注入前置液及驅替液時間、注聚間隔時間、注入濃度、注入量及注入壓力經技術經濟比較確定。系統工程宜采用聚合物母液集中配制，目的液分散注入的工藝流程。
3.0.10 油田(區塊)配制聚合物母液量，應按下式計算：
式中：Qv——配制聚合物母液量(m3／d)；
qv——平均單井注入量(m3／d)；
i——注入井?dāng)?shù)(口)；
X1——配制母液的聚合物濃度(mg／L)；
X2——注入液的聚合物平均濃度(mg／L)。
3.0.11 油田注水工程站場的布局應符合國家現行標準《石油天然氣工程設計防火規范》GB 50183、《石油天然氣工程總圖設計規范》SY／T 0048和《建筑設計防火規范》GB 50016的有關規定。
3.0.12 濕陷性黃土地區建站設計應符合現行國家標準《濕陷性黃土地區建筑規范》GB 50025的有關規定。
3.0.13 偏遠區塊、試驗區塊及灘海陸采油田的注水設施宜采用橇裝形式。
3.0.14 注水工程所選用的各類高壓閥門，壓力等級劃分應符合現行國家標準《管道元件-PN(公稱壓力)的定義和選用》GB／T 1048的有關規定。
3.0.15 灘海陸采油田注水站選用的設備、閥門、儀表及管道與大氣接觸的表面應采取防止海洋性大氣環境影響的保護措施。
4 注 水 站
5 注水管道
6 配水間及井口
7 聚合物配制站
8 聚合物注入站
9 公用工程
引用標準名錄
引用標準名錄
《管道元件-PN(公稱壓力)的定義和選用》GB／T 1048
《鋼質管道外腐蝕控制規范》GB 21447
《埋地鋼質管道陰極保護技術規范》GB 21448
《建筑設計防火規范》GB 50016
《采暖通風與空氣調節設計規范》GB 50019
《濕陷性黃土地區建筑規范》GB 50025
《工業企業噪聲控制設計規范》GB／T 50087
《石油天然氣工程設計防火規范》GB 50183
《工業設備及管道絕熱工程設計規范》GB 50264
《鋼質石油儲罐防腐蝕工程技術規范》GB 50393
《油氣輸送管道穿越工程設計規范》GB 50423
《油氣輸送管道跨越工程設計規范》GB 50459
《埋地鋼質管道交流干擾防護技術標準》GB／T 50698
《油氣田及管道工程計算機控制系統設計規范》GB／T 50823
《油氣田及管道儀表控制系統設計規范》GB／T 50892
《埋地鋼質管道直流干擾防護技術標準》SY／T 0017
《石油天然氣工程總圖設計規范》SY／T 0048
《灘海石油工程儀表與自動控制技術規范》SY／T 0310
《鋼質儲罐液體涂料內防腐層技術標準》SY／T 0319
《鋼制儲罐外防腐層技術標準》SY／T 0320
《灘海結構物上管網設計與施工技術規范》SY／T 4086
《灘海石油工程電氣技術規范》SY／T 4089
《灘海石油工程發電設施技術規范》SY／T 4090
《灘海石油工程防腐蝕技術規范》SY／T 4091
《灘海石油工程保溫技術規范》SY／T 4092
《高壓注水管路配件設計技術規定》SY／T 5270
《油田地面工程設計節能技術規范》SY／T 6420
《鋼質水罐內壁陰極保護技術規范》SY／T 6536
《非金屬管道設計、施工及驗收規范 第1部分：高壓玻璃纖維管線管》SY／T 6769.1
《非金屬管道設計、施工及驗收規范 第2部分：鋼骨架聚乙烯塑料復合管》SY／T 6769.2
《非金屬管道設計、施工及驗收規范 第3部分：塑料合金防腐蝕復合管》SY／T 6769.3
《非金屬管道設計、施工及驗收規范 第4部分：鋼骨架增強塑料復合連續管》SY／T 6769.4

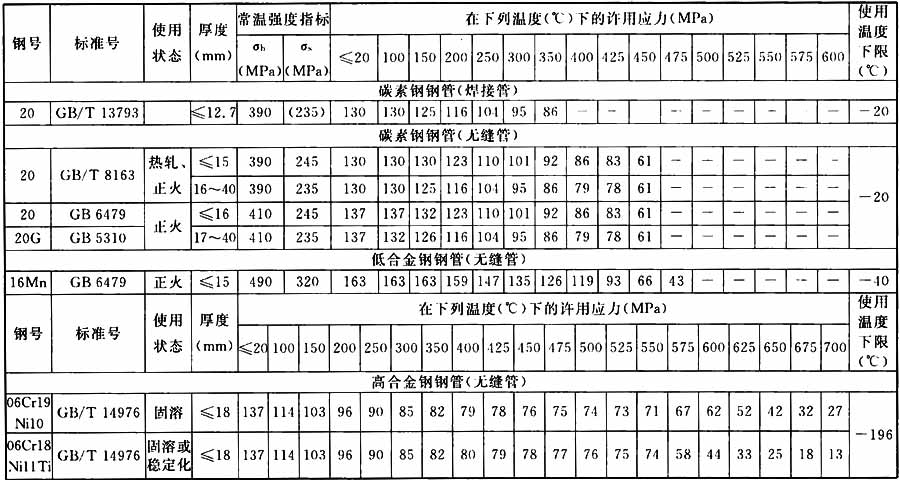

附錄A 常用管道材料許用應力
附錄A 常用管道材料許用應力
表A 常用管道材料許用應力
