GB 50366-2005 地源熱泵系統工程技術規范 （完整版）
1 總則
1.0.1 為使地源熱泵系統工程設計、施工及驗收，做到技術先進、經濟合理、安全適用，保證工程質量，制定本規范。
1.0.2 本規范適用于以巖土體、地下水、地表水為低溫?zé)嵩?，以水或添加防凍劑的水溶液為傳熱介質，采用蒸氣壓縮熱泵技術進行供熱、空調或加熱生活熱水的系統工程的設計、施工及驗收。
1.0.3 地源熱泵系統工程設計、施工及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 地源熱泵系統 ground-source heat pump system
以巖土體、地下水或地表水為低溫?zé)嵩矗伤礋岜脵C(jī)組、地?zé)崮芙粨Q系統、建筑物內系統組成的供熱空調系統。根據地?zé)崮芙粨Q系統形式的不同，地源熱泵系統分為地埋管地源熱泵系統、地下水地源熱泵系統和地表水地源熱泵系統。
2.0.2 水源熱泵機組 water-source heat pump unit
以水或添加防凍劑的水溶液為低溫?zé)嵩吹臒岜?。通常有?span lang="EN-US">/水熱泵、水/空氣熱泵等形式。
2.0.3 地?zé)崮芙粨Q系統 geothermal exchange system
將淺層地?zé)崮苜Y源加以利用的熱交換系統。
2.0.4 淺層地?zé)崮苜Y源 shallow geothermal resources
蘊藏在淺層巖土體、地下水或地表水中的熱能資源。
2.0.5 傳熱介質 heat-transfer fluid
地源熱泵系統中，通過換熱管與巖土體、地下水或地表水進行熱交換的一種液體。一般為水或添加防凍劑的水溶液。
2.0.6 地埋管換熱系統 ground heat exchanger system
傳熱介質通過豎直或水平地埋管換熱器與巖土體進行熱交換的地?zé)崮芙粨Q系統，又稱土壤熱交換系統。
2.0.7 地埋管換熱器 ground heat exchanger
供傳熱介質與巖土體換熱用的，由埋于地下的密閉循環管組構成的換熱器，又稱土壤熱交換器。根據管路埋置方式不同，分為水平地埋管換熱器和豎直地埋管換熱器。
2.0.8 水平地埋管換熱器 horizontal ground heat exchanger
換熱管路埋置在水平管溝內的地埋管換熱器，又稱水平土壤熱交換器。
2.0.9 豎直地埋管換熱器 vertical ground heat exchanger
換熱管路埋置在豎直鉆孔內的地埋管換熱器，又稱豎直土壤熱交換器。
2.0.10 地下水換熱系統 groundwater system
與地下水進行熱交換的地?zé)崮芙粨Q系統，分為直接地下水換熱系統和間接地下水換熱系統。
2.0.11 直接地下水換熱系統 direct closed-loop grourldwatersystem
由抽水井取出的地下水，經處理后直接流經水源熱泵機組熱交換后返回地下同一含水層的地下水換熱系統。
2.0.12 間接地下水換熱系統 indirect closed-loop grotmdwatersystem
由抽水井取出的地下水經中間換熱器熱交換后返回地下同一含水層的地下水換熱系統。
2.0.13 地表水換熱系統 surface water system
與地表水進行熱交換的地?zé)崮芙粨Q系統，分為開式地表水換熱系統和閉式地表水換熱系統。
2.0.14 開式地表水換熱系統 open-loop surface water system
地表水在循環泵的驅動下，經處理直接流經水源熱泵機組或通過中間換熱器進行熱交換的系統。
2.0.15 閉式地表水換熱系統 closed-loop surface water system
將封閉的換熱盤管按照特定的排列方法放入具有一定深度的地表水體中，傳熱介質通過換熱管管壁與地表水進行熱交換的系統。
2.0.16 環路集管 circuit header
連接各并聯環路的集合管，通常用來保證各并聯環路流量相等。
2.0.17 含水層 aquifer 導水的飽和巖土層。
2.0.18 井身結構 well structure
構成鉆孔柱狀剖面技術要素的總稱，包括鉆孔結構、井壁管、過濾管、沉淀管、管外濾料及止水封井段的位置等。
2.0.19 抽水井 production well 用于從地下含水層中取水的井。
2.0.20 回灌井 injection well
用于向含水層灌注回水的井。
2.0.21 熱源井 heat source well
用于從地下含水層中取水或向含水層灌注回水的井，是抽水井和回灌井的統稱。
2.0.22 抽水試驗 pumping test
一種在井中進行計時計量抽取地下水，并測量水位變化的過程，目的是了解含水層富水性，并獲取水文地質參數。
2.0.23 回灌試驗 injection test
一種向井中連續注水，使井內保持一定水位，或計量注水、記錄水位變化來測定含水層滲透性、注水量和水文地質參數的試驗。
2.0.24 巖土體 rock-soil body
巖石和松散沉積物的集合體，如砂巖、砂礫石、土壤等。
3 工程勘察
4 地埋管換熱系統
5 地下水換熱系統
6 地表水換熱系統
7 建筑物內系統
8 整體運轉、調試與驗收
8.0.1 地源熱泵系統交付使用前，應進行整體運轉、調試與驗收。
8.0.2 地源熱泵系統整體運轉與調試應符合下列規定：
1 整體運轉與調試前應制定整體運轉與調試方案，并報送專業監理工程師審核批準；
2 水源熱泵機組試運轉前應進行水系統及風系統平衡調試，確定系統循環總流量、各分支流量及各末端設備流量均達到設計要求；
3 水力平衡調試完成后，應進行水源熱泵機組的試運轉，并填寫運轉記錄，運行數據應達到設備技術要求；
4 水源熱泵機組試運轉正常后，應進行連續24h的系統試運轉，并填寫運轉記錄；
5 地源熱泵系統調試應分冬、夏兩季進行，且調試結果應達到設計要求。調試完成后應編寫調試報告及運行操作規程，并提交甲方確認后存檔。
8.0.3 地源熱泵系統整體驗收前，應進行冬、夏兩季運行測試，并對地源熱泵系統的實測性能作出評價。
8.0.4 地源熱泵系統整體運轉、調試與驗收除應符合本規范規定外，還應符合現行國家標準《通風與空調工程施工質量驗收規范》GB 50243和《制冷設備、空氣分離設備安裝工程施工及驗收規范》GB 50274的相關規定。
附錄A 地埋管外徑及壁厚

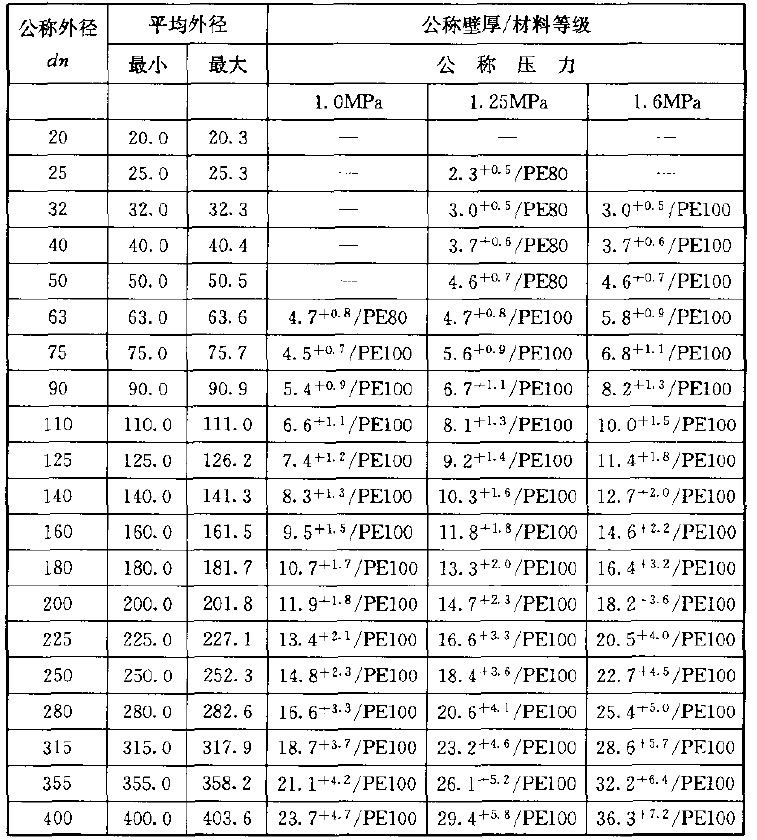

A.0.1 聚乙烯(PE)管外徑及公稱壁厚應符合表A.0.1的規定。
表A.0.1 聚乙烯(PE)管外徑殛公稱壁厚

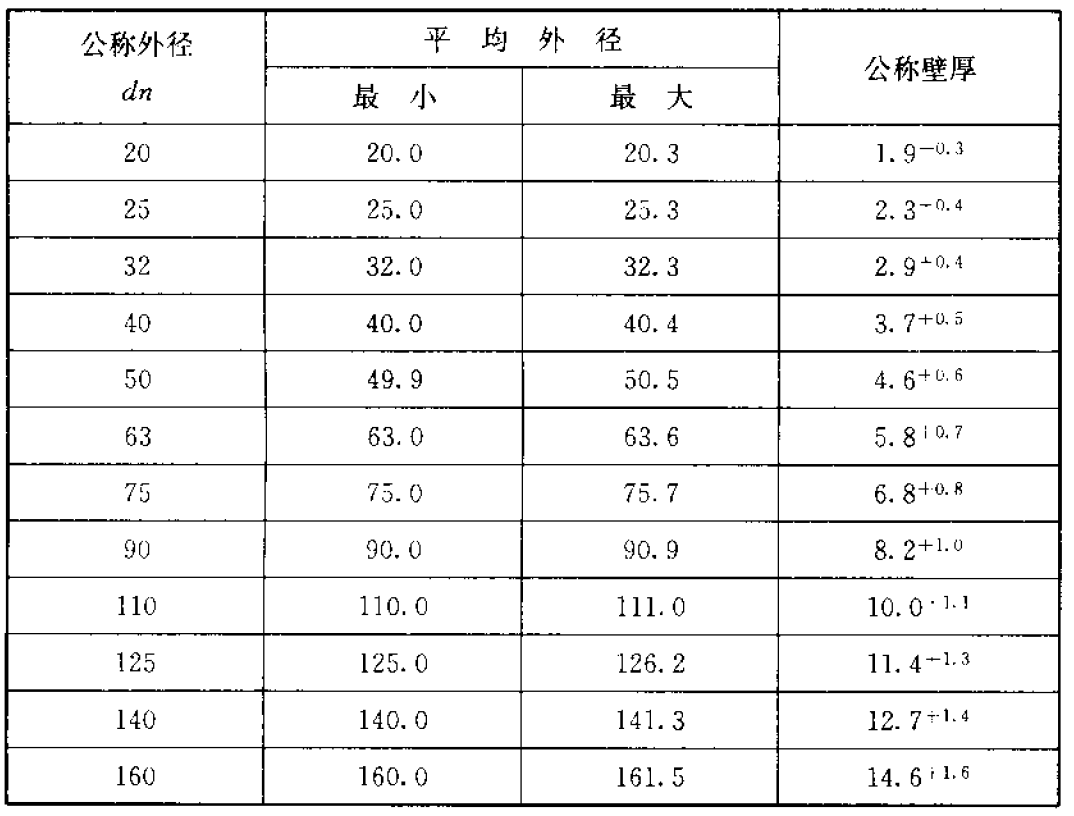

A.0.2 聚丁烯(PB)管外徑及公稱壁厚應符合表A.0.2的規定。
表A.0.2 聚丁烯(PB)管外徑及公稱壁厚
附錄B 豎直地埋管換熱器的設計計算
B.0.1 豎直地埋管換熱器的熱阻計算宜符合下列要求：
1 傳熱介質與U形管內壁的對流換熱熱阻可按下式計算：
式中 Rf——傳熱介質與U形管內壁的對流換熱熱阻(mK/W)；
di——U形管的內徑；
K——傳熱介質與U形管內壁的對流換熱系數[w/(m2K)]。
2 U形管的管壁熱阻可按下列公式計算：
式中 Rpe——U形管的管壁熱阻(mK/w)；
λp——U形管導熱系數[W/(mK)]；
do——U形管的外徑；
de——U形管的當量直徑；對單U形管，n=2；對雙U形管，n=4。
3 鉆孔灌漿回填材料的熱阻可按下式計算：
式中 Rb——鉆孔灌漿回填材料的熱阻(mK/w)；
λb——灌漿材料導熱系數[W/(mK)]；
db——鉆孔的直徑。
4 地層熱阻，即從孔壁到無窮遠處的熱阻可按下列公式計算：
對于單個鉆孔：
對于多個鉆孔：
式中 Rs——地層熱阻(mK/w)；
I——指數積分公式，可按公式(B.0.1-6)計算；
λs——巖土體的平均導熱系數[w/(mK)]；
α——巖土體的熱擴散率(m2/s)；
rb——鉆孔的半徑；
τ——運行時間；
xi——第i個鉆孔與所計算鉆孔之間的距離。
5 短期連續脈沖負荷引起的附加熱阻可按下式計算：
式中 Rsp——短期連續脈沖負荷引起的附加熱阻(mK/w)；
τp——短期脈沖負荷連續運行的時間，例如8h。
B.0.2 豎直地埋管換熱器鉆孔的長度計算宜符合下列要求：
1 制冷工況下，豎直地埋管換熱器鉆孔的長度可按下列公式計算：
式中 Lo——制冷工況下，豎直地埋管換熱器所需鉆孔的總長度；
Qc——水源熱泵機組的額定冷負荷；
EER——水源熱泵機組的制冷性能系數；
tmax——制冷工況下，地埋管換熱器中傳熱介質的設計平均溫度，通常取37℃；
t∞——埋管區域巖土體的初始溫度(℃)；
Fc——制冷運行份額；
Tc1——一個制冷季中水源熱泵機組的運行小時數，當運行時間取一個月時，Tcl為最熱月份水源熱泵機組的運行小時數；
Tc2——一個制冷季中的小時數，當運行時間取一個月時，Tc2為最熱月份的小時數。
2 供熱工況下，豎直地埋管換熱器鉆孔的長度可按下列公式計算：
式中 Lh——供熱工況下，豎直地埋管換熱器所需鉆孔的總長度；
Qh——水源熱泵機組的額定熱負荷；
COP——水源熱泵機組的供熱性能系數；
tmin——供熱工況下，地埋管換熱器中傳熱介質的設計平均溫度，通常取-2～5℃；
Fh——供熱運行份額；
Th1——一個供熱季中水源熱泵機組的運行小時數；當運行時間取一個月時，Th1為最冷月份水源熱泵機組的運行小時數；
Th2——一個供熱季中的小時數；當運行時間取一個月時，Th2為最冷月份的小時數。
