GB/T 26973-2011 空氣源熱泵輔助的太陽能熱水系統(儲水箱容積大于0．6m3)技術規范 （完整版）
1 范圍
1 范圍
本標準規定了空氣源熱泵輔助的太陽能熱水系統的定義、符號和單位、組成與分類、設計要求、技術要求、試驗方法、施工安裝要求、試運行與驗收、文件編制等技術規范。
本標準適用于利用空氣源熱泵輔助的太陽能熱水系統(儲水箱容積大于0.6m3)。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 6424 平板型太陽能集熱器
GB／T 12936 太陽能熱利用術語
GB／T 17581 真空管型太陽能集熱器
GB／T 18713 太陽熱水系統設計、安裝及工程驗收技術規范
GB／T 20095 太陽熱水系統性能評定規范
GB／T 21362 商業或工業用及類似用途的熱泵熱水機
GB／T 23137 家用和類似用途熱泵熱水器
3 術語和定義
3.1 空氣源熱泵輔助的太陽能熱水系統 solar water heating systems assisted with air-source heat pump
在不低于17MJ／m2的太陽輻照條件下，系統所產熱水溫升不低于25℃的有用得熱量中，由空氣源熱泵輔助加熱的得熱量不超過50％的太陽能熱水系統。
3.2 空氣源熱泵熱水機 air-source heat pump water heater
一種采用電動機驅動，蒸氣壓縮制冷循環，將低品位熱源(空氣)的熱量轉移到被加熱的水中用以制取熱水的設備。
3.3 輔助及附加電能 auxiliary and parasitic energy
系統中，空氣源熱泵輔助加熱以及泵、控制器等電器所消耗的電能。單位為兆焦[耳](MJ)。
3.4 系統綜合熱性能系數(OTPC) overall thermal performance coefficient
在規定的試驗工況下，空氣源熱泵輔助的太陽能熱水系統得熱量與輔助和附加電能之比。無量綱。
4 符號與單位
4 符號與單位
本標準使用的符號和單位如下所示。
cpw 水的比熱容，單位為千焦耳每千克攝氏度[kJ／(kg·℃)]；
E0 熱性能試驗期間系統消耗的輔助及附加電能，單位為兆焦[耳](MJ)；
H 太陽集熱器采光口所在平面的日太陽輻照量，單位為兆焦耳每平方米(MJ／m2)；
n 空氣源熱泵輔助的太陽能熱水系統儲水箱數量；
OTPC 空氣源熱泵輔助的太陽能熱水系統的綜合熱性能系數，無量綱；
ρw 水的密度，單位為千克每立方米(kg／m3)；
Qi 熱性能試驗期間，第i個儲水箱中被加熱水的得熱量，單位為兆焦[耳](MJ)；
ta 太陽能集熱器周圍的環境空氣溫度，單位為攝氏度(℃)；
tb 分系統升溫性能試驗開始時儲水箱中水的平均溫度，單位為攝氏度(℃)；
tbi 系統綜合熱性能試驗開始時第i個儲水箱中水的平均溫度，單位為攝氏度(℃)；
tc 熱性能試驗時的冷水溫度，單位為攝氏度(℃)；
te 分系統升溫性能試驗結束時儲水箱中水的平均溫度，單位為攝氏度(℃)；
tei 系統綜合熱性能試驗結束時第i個儲水箱中水的平均溫度，單位為攝氏度(℃)；
△tebi 系統綜合熱性能試驗期間，第i個儲水箱中被加熱水的溫升值，單位為攝氏度(℃)；
△t17日太陽輻照量為17MJ／m2時，儲水箱中水的溫升值，單位為攝氏度(℃)；
△t5熱泵加熱5h時，儲水箱中水的溫升值，單位為攝氏度(℃)；
Vsi第i個儲水箱內的實驗水量，單位為立方米(m3)。
5 系統的組成與分類
6 設計要求
6.5 儲熱裝置
儲熱裝置可選用一個儲水箱，也可選用多個儲水箱，其容量、結構、安裝位置等按GB／T 18713中規定設計。
7 技術要求
7 技術要求

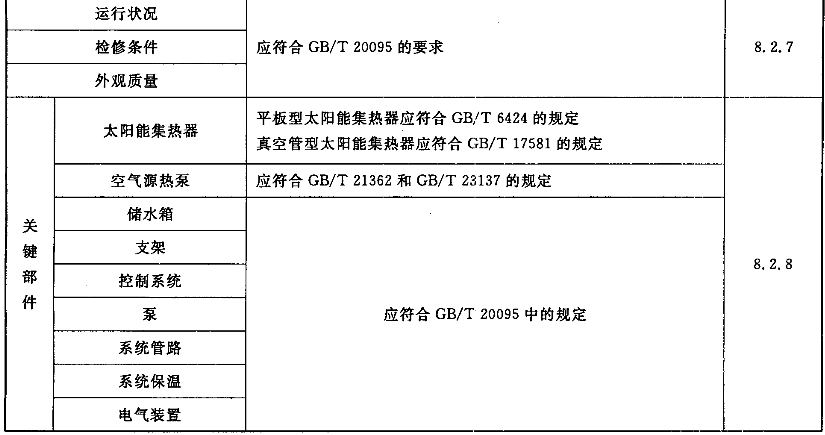

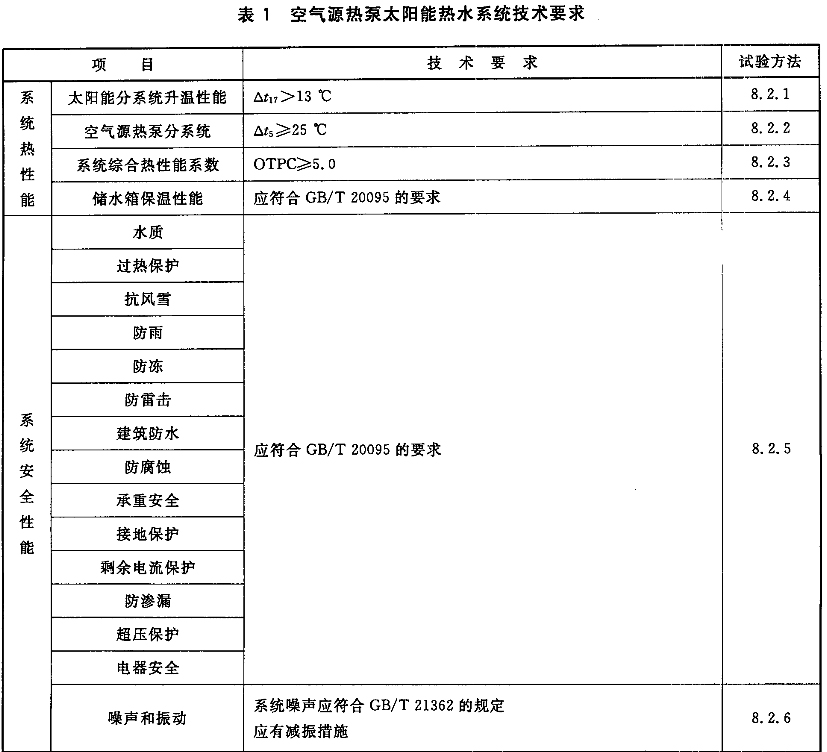

空氣源熱泵輔助的太陽能熱水系統技術要求應符合表1的規定。
8 試驗方法
9 系統施工安裝要求
9.1 一般要求
在安裝系統時，不應破壞建筑物的結構，不能削弱建筑物在壽命期內承受任何載荷的能力，不應破壞屋面防水層和建筑物的附屬設施。
若有必要，必須提供橋型通道或固定梯子方便系統的架設、操作、維護和檢查，嚴禁在管路、配件以及它們的支撐和支撐結構上站立和行走。
系統安裝后的安全性能應符合GB／T 20095的要求。
9.2 系統基礎
系統安裝時，集熱器基礎、儲水箱基礎應符合GB／T 18713的規定。
9.3 支架、集熱器、儲水箱、電控系統以及管路系統的安裝應符合GB／T 18713的規定。
9.4 空氣源熱泵安裝
熱泵與儲水箱連接管路的安裝和保溫應符合管路系統的要求。
空氣源熱泵基礎應符合集熱器基礎的要求。
碳素鋼質管道和部件尤其是在敷設隔熱層之前必須采用防銹涂層。
10 系統試運行與驗收
10.1 試運行前
檢查系統安裝是否符合設計及本標準要求。
10.2 試運行
給系統充滿傳熱工質，對相關部件進行調節或調整，保證各部件在設計要求的條件下工作。
11 文件編制(驗收資料)
11 文件編制(驗收資料)
對于每一個系統，應提供一套運行使用說明以及服務介紹，包括對于運行、維護所必需的全部說明。
全套文件應包括下列資料：
a) 系統布置圖；
b) 系統管路圖和電路圖，圖中應有每一個部件的資料：型號、尺寸、電功率等；
c) 系統各回路的最大工作壓力；
d) 工作極限(系統各回路允許的最高溫度和壓力，系統抗凍所能承受的最低溫度等)；
e) 系統運行中應注意的事項；
f) 系統開啟使用和關閉停用的說明；
g) 如果系統中有安全部件，應說明安全部件的調整及正常運行情況；
h) 系統出現故障或危險(特別是安全部件)時所應采取的措施；
i) 控制系統組成及控制原理的說明，控制部件應標注在系統管路圖中；
j) 日常檢查和維護保養所應注意的事項，以及正常維護期間所需更換部件的清單，必須全面敘述維修的范圍和時間；
k) 系統為了防止凍害所應采取的措施；
l) 系統的驗收報告；
m) 系統售后服務跟蹤卡。
