GB/T 28636-2012 采暖與空調系統水力平衡閥 （完整版）
1 范圍
1 范圍
本標準規定了采暖與空調系統水力平衡閥（以下簡稱平衡閥）的術語和定義，結構、分類、規格、公稱壓力與型號，材料，要求，試驗方法，檢驗規則，以及標志、使用說明書及合格證、包裝、運輸和貯存等。
本標準適用于在集中供暖和空調循環水（或乙二醇水溶液）系統中，通過手動改變局部阻力調節循環水系統水力平衡的平衡閥；其工作壓力不大于2.5MPa，公稱通徑為DN15～DN400，工作溫度為－10℃～130℃。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 1047 管道元件DN（公稱尺寸）的定義和選用
GB/T 1220 不銹鋼棒
GB/T 1414 普通螺紋 管路系列
GB/T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃
GB/T 9112 鋼制管法蘭 類型與參數
GB/T 9969 工業產品使用說明書 總則
GB/T 12220 通用閥門 標志
GB/T 12221 金屬閥門 結構長度
GB/T 12225 通用閥門 銅合金鑄件技術條件
GB/T 12226 通用閥門 灰鑄鐵件技術條件
GB/T 12227 通用閥門 球墨鑄鐵件技術條件
GB/T 13808 銅及銅合金擠制棒
GB/T 13927-2008 工業閥門 壓力試驗
3 術語和定義
3.1 采暖與空調系統水力平衡閥 heating and air conditioning system hydraulic balance valve
集中供暖/空調循環水系統中，能夠使用流量測量?jī)x表測量流經閥門的流量，通過手動調節閥門阻力，使水力管網達到系統水力平衡的專用調節閥門。
7.1 外觀和動作檢查
外觀和動作檢查采用目測和手動方式檢查，檢查結果應符合6.1的規定。
3.2 流通能力 flow capacity
采暖與空調系統水力平衡閥在某一開度下、閥門兩端壓差為0.1MPa、流體溫度為5℃～40℃時，所通過的流體體積流量。
3.3 最大流通能力 maximal flow capacity
采暖與空調系統水力平衡閥全開時的流通能力。
3.4 中間開度 middle of opening
采暖與空調系統水力平衡閥全開度的中間位置。
3.5 相對開度 relative opening
采暖與空調系統水力平衡閥實際開度與全開時開度的比值。
3.6 回差 hysteresis
在開啟和關閉過程中，分別測得采暖與空調系統水力平衡閥在中間開度對應的流通能力，其差值與最大流通能力的比值。
3.7 測壓嘴 pressure measuring taps
采暖與空調系統水力平衡閥閥體上用以測量閥體內流體壓差的具有自密封功能的部件。
3.8 流量測量?jī)x表 flow measuring meter
內部存儲有相應采暖與空調系統水力平衡閥的阻力特性數據，能夠測量采暖與空調系統水力平衡閥測壓嘴壓差并計算出流量值的采暖與空調系統水力平衡閥專用儀表。
4 結構、分類、規格、公稱壓力與型號
4.1 結構

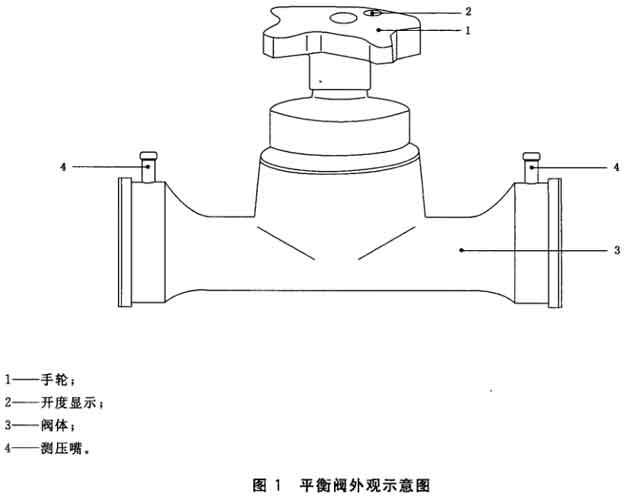

平衡閥由手輪和閥體兩部分組成，見圖1。
4.2 分類
平衡閥按照連接方式分類，分為螺紋連接和法蘭連接兩種。
4.3 規格
平衡閥公稱通徑的規格系列應符合GB/T 1047的規定，規格系列表示為DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300和DN400。
4.4 公稱壓力
平衡閥公稱壓力按等級分為PN10、PN16、PN25。

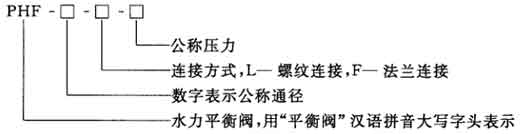

4.5 型號
示例：
PHF-50-L-16：公稱壓力為1.6MPa，采用螺紋連接的DN50平衡閥。
5 材料
5.1 閥門密封可采用氟橡膠或三元乙丙橡膠（EPDM），或耐熱密封性能更好的其他材料。
5.2 閥體采用灰鑄鐵材料時，其性能應符合GB/T 12226的規定；采用銅合金材料時，其性能應符合GB/T 12225的規定，采用球墨鑄鐵材料時，其性能應符合GB/T 12227的規定。
5.3 閥桿采用黃銅棒材料時，其性能應符合GB/T 13808的規定；采用不銹鋼棒材料時，其性能應符合GB/T 1220的規定。
5.4 平衡閥零件若采用其他材料加工制造時，其機械性能不應低于上述材料的機械性能指標。
5.5 平衡閥閥體外表面應進行防腐處理，金屬零部件應進行電鍍或氧化處理。
5.6 平衡閥螺紋連接應符合GB/T 1414的規定，法蘭連接應符合GB/T 9112的規定。
5.7 平衡閥長度應符合GB/T 12221的規定。
6 要求
6.3 流量測量?jī)x表準確度
使用生產廠家提供的流量測量?jī)x表的流量測量誤差不應大于±10％。
7 試驗方法
7.1 外觀和動作檢查
外觀和動作檢查采用目測和手動方式檢查，檢查結果應符合6.1的規定。
8 檢驗規則
8.1 檢驗分類
產品檢驗分為出廠檢驗和型式檢驗。
8.2 出廠檢驗

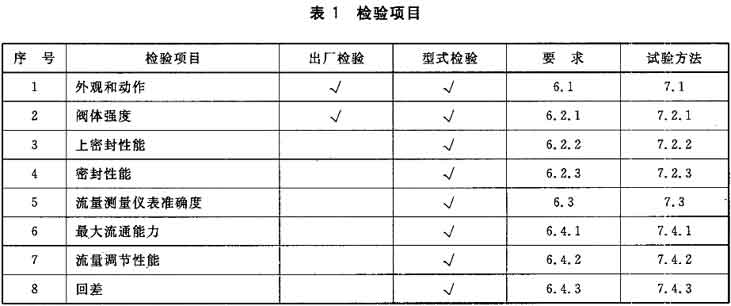

檢驗項目按表1的規定執行，抽樣方法及合格判定應符合GB/T 2828.1的規定，并應有產品質量合格證。
9 標志、使用說明書及合格證
9.2 使用說明書
使用說明書應符合GB/T 9969的規定，其內容至少包括：
a）制造廠名和商標；
b）工作原理和結構說明；
c）工作壓力、公稱通徑、適用介質和溫度；
d）主要零件的材料；
e）技術參數、重量及外型尺寸和連接尺寸；
1）最大允許的靜壓；
2）最大允許的壓差；
3）最大允許的熱水溫度（若小于130℃）；
4）最大流通能力；
5）閥門各開度值與閥門流通能力值的對應表格或曲線。
f）平衡閥選型計算方法；
g）維護、保養、安裝和使用說明；
h）水力平衡調試（平衡閥的應用項目）服務承諾和準備條件；
i）常見故障及排除方法。
9.3 合格證內容包括：
a）制造廠名和出廠日期；
b）產品型號、規格；
c）執行標準編號；
d）產品編號、合格證號、檢驗日期、檢驗員標記。
10 包裝、運輸和貯存
10.2 運輸
平衡閥在運輸過程中，應防止劇烈震動，嚴禁拋擲、碰撞等，防止雨淋及化學物品的侵蝕。
10.3 貯存
平衡閥及其配件應貯存在干燥通風無腐蝕性介質的室內，并有入庫登記。
附錄A 采暖與空調系統水力平衡閥流量特性試驗方法

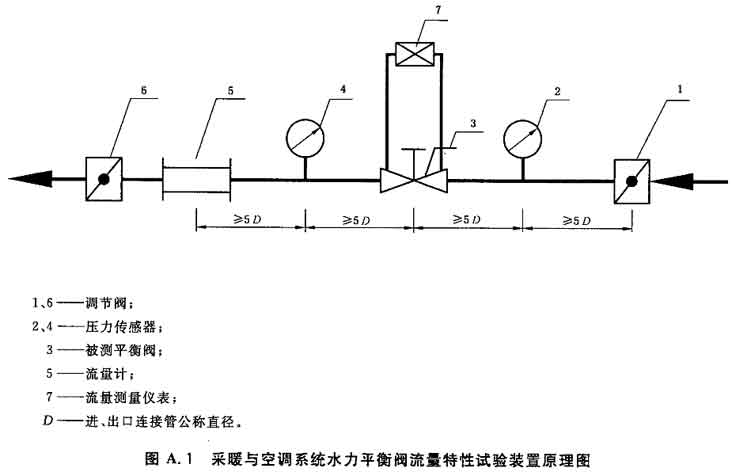

A.1 試驗裝置原理圖
采暖與空調系統水力平衡閥流量特性試驗裝置原理圖，如圖A.1所示。
A.2 試驗儀表

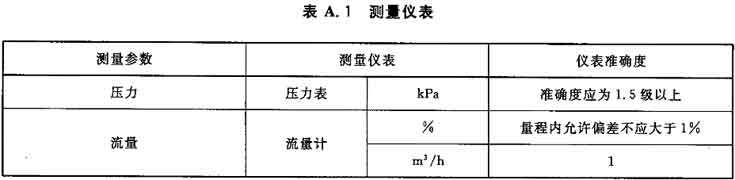

試驗用的各類測量?jī)x器儀表應在計量鑒定有效期內，其準確度應符合表A.1的規定。
A.5 流通能力計算
流通能力計算見式（A.1）。
…………………………（A.1）
式中：
C——流通能力，單位為立方米每小時（m3/h）；
Q——通過平衡閥的介質流量，單位為立方米每小時（m3/h）；
△P——平衡閥前后壓差，單位為帕斯卡（Pa）。
附錄B 采暖與空調系統水力平衡閥流量測量?jī)x表性能要求
B.1 流量測量?jī)x表應具有壓差旁通或者過壓保護功能，在測量壓差過程中，避免單向壓力過高損壞壓差傳感器。
B.2 流量測量?jī)x表應具有壓差歸零的操作功能，以避免壓差傳感器漂移帶來測量誤差。
B.3 流量測量?jī)x表壓差測量范圍應至少滿足－8kPa～200kPa。
B.4 流量測量?jī)x表應能在－10℃～130℃液體介質溫度范圍內工作。
