GB/T 28799．1-2012 冷熱水用耐熱聚乙烯（PE-RT）管道系統 第1部分：總則 （完整版）
1 范圍
1 范圍
GB/T 28799的本部分規定了冷熱水用耐熱聚乙烯（PE-RT）管道系統的術語和定義、符號和縮略語、使用條件級別、材料和衛生要求。
本部分適用于用PE-RTⅠ型和PE-RTⅡ型材料生產的管道系統。
本部分與GB/T 28799.2、GB/T 28799.3配合使用，適用于建筑冷熱水管道系統，包括民用與工業建筑冷熱水、飲用水和采暖系統等。
本部分不適用于滅火系統。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 6111 流體輸送用熱塑性塑料管材耐內壓試驗方法（ISO 1167）
GB/T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB/T 18252 塑料管道系統 用外推法確定熱塑性塑料材料以管材形式的長期靜液壓強度（ISO 9080）
GB/T 18991 冷熱水系統用熱塑性塑料管材和管件（ISO 10508）
GB/T 19278 熱塑性塑料管材、管件及閥門通用術語及其定義
GB/T 28799.2-2012 冷熱水用耐熱聚乙烯（PE-RT）管路系統 第2部分：管材
GB/T 28799.3-2012 冷熱水用耐熱聚乙烯（PE-RT）管路系統 第3部分：管件
3 術語和定義、符號和縮略語
3.2 符號
下列符號適用于本文件。
C ：總體使用（設計）系數（C），無量綱數
de ：任一點外徑
dem ：平均外徑
dem,min ：最小平均外徑
dem,max ：最大平均外徑
dn ：公稱外徑
dsm ：承口的平均內徑
e ：任一點壁厚
emax ：最大壁厚
emin ：最小壁厚
en ：公稱壁厚
p ：內部靜液壓壓力
pD ：設計壓力
pPMS ：最大允許工作壓力
T ：溫度
Tcold ：冷水溫度
TD ：設計溫度
Tmal ：故障溫度
Tmax ：最高設計溫度
t ：時間
σ ：靜液壓應力
σcold ：20℃時的設計應力
σD ：設計應力
σDP ：管材材料的設計應力
σP ：管材材料的靜液壓應力
σLPL ：預測靜液壓強度置信下限
3.3 縮略語
下列縮略語適用于本文件。
PE-RTⅠ型：Ⅰ型耐熱聚乙烯
PE-RTⅡ型：Ⅱ型耐熱聚乙烯
S：管系列
4 使用條件級別
4.1 耐熱聚乙烯（PE-RT）管道系統采用GB/T 18991的規定，按使用條件選用其中的1、2、4、5四個使用條件級別，見表1。每個級別均對應著特定的應用范圍及50年的設計使用壽命，在實際應用時，還應考慮0.4MPa、0.6 MPa、0.8 MPa和1.0MPa不同的設計壓力。
表1 使用條件級別
| 使用條件級別 | TD/℃ | TD下的使用 時間a/年 |
Tmax/℃ | Tmax下的使用 時間/年 |
Tmal/℃ | Tmal 下的使用 時間/h |
典型應用范圍 |
|
60 | 49 | 80 | 1 | 95 | 100 | 供熱水（60℃） |
| 2b | 70 | 49 | 80 | 1 | 95 | 100 | 供熱水（70℃） |
| 4b | 20 40 60 |
2.5 20 25 |
70 | 2.5 | 100 | 100 | 地板下供熱和低溫暖氣 |
| 5b | 20 60 80 |
14 25 10 |
90 | 1 | 100 | 100 | 較高溫暖氣 |
a 當時間和相關溫度不止一個時，應當疊加處理。由于系統在設計時間內不總是連續運行，所以對于50年使用壽命來講，實際操作時間并未累計達到50年，其他時間按20℃考慮。 |
|||||||
4.2 表1中所列各種級別的管道系統均應同時滿足在20℃和1.0 MPa下輸送冷水，達到50年設計使用壽命。所有管道系統所輸送的介質只能是水或者經處理的水。
注：塑料管材和管件生產廠家應該提供水處理的類型和有關使用要求，如許用透氧率等性能的指導。
5 材料
5.2 原料的回收利用
允許使用來自本廠的同一牌號的生產同種產品的清潔回用料。不允許使用其他來源的回用料。
6 衛生要求
6 衛生要求
用于輸送生活飲用水的耐熱聚乙烯管道系統應符合GB/T 17219的規定。
附錄A（規范性附錄） PE-RT 預測靜液壓強度參照曲線
A.1 PE-RTⅠ型預測靜液壓強度參照曲線見圖A.1。

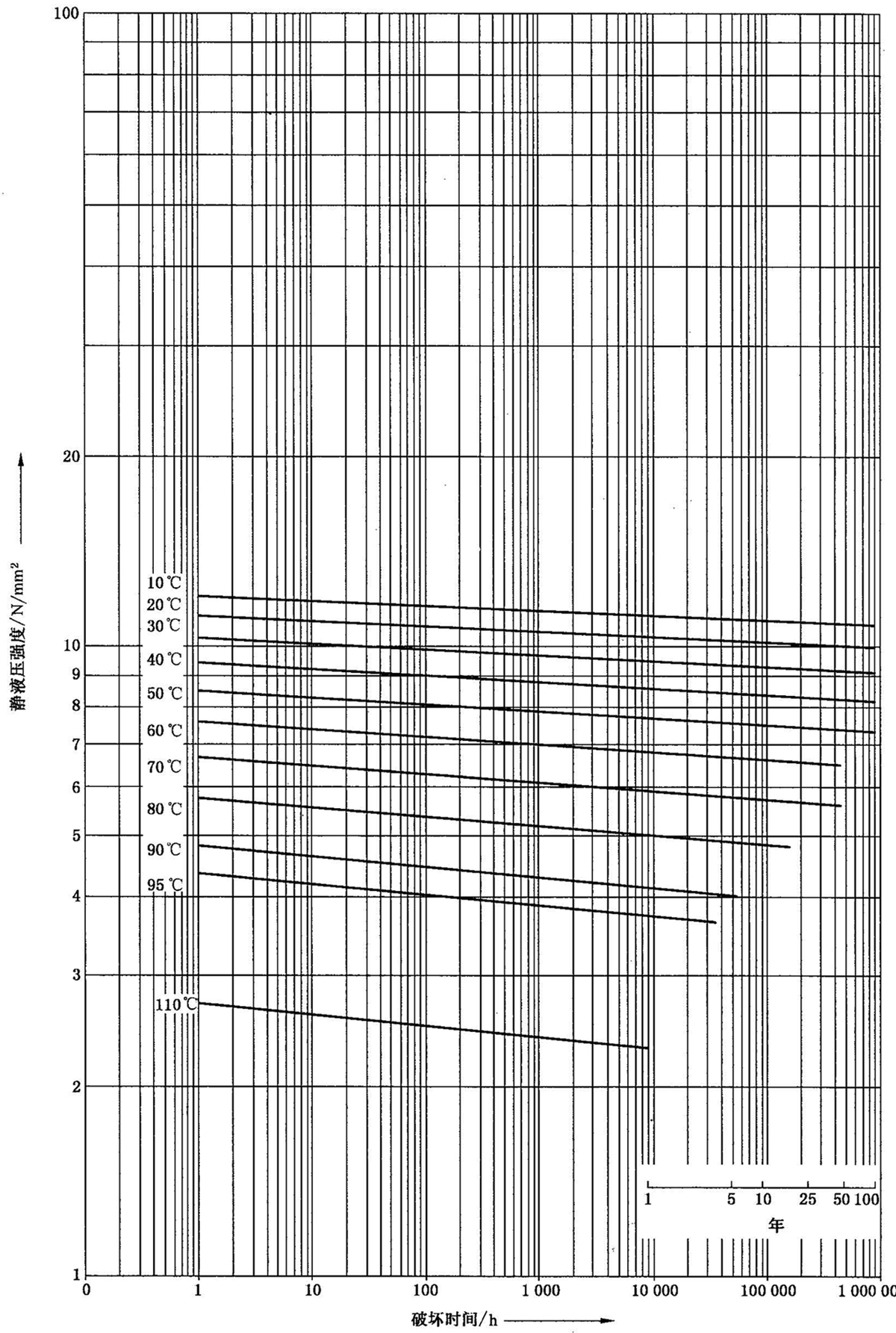

圖A.1 PE-RT Ⅰ型預測靜液壓強度參照曲線
A.2 PE-RTⅡ型預測靜液壓強度參照曲線見圖A.2。
圖A.2 PE-RT Ⅱ型預測靜液壓強度參照曲線
A.3 PE-RTⅠ型材料在10℃～95℃的最小預測靜液壓強度分別參照曲線見圖A.1，可以由式（A.1）和式（A.2）推導出。
第一條支線（即圖A.1中拐點左邊的直線段）：
lgt＝－190.481＋78 763.07/T＋119.877lgσ－58 219.035lgσ/T …………（A.1）
第二條支線（即圖A.1中拐點右邊的直線段）：
lgt＝－23.7954＋11 150.56/T－1723.318lgσ/T ………………………………（A.2）
110℃的曲線是單獨測定的，試樣內部為水，外部為空氣，它不是從式（A.1）和式（A.2）推導出的。
A.4 PE-RT Ⅱ型材料在10℃～110℃的最小預測靜液壓強度分別參照曲線見圖A.2，可以由式（A.3）推導出：
lgt＝－301.621＋124 594.128/T＋177.868lgσ－86 662.02lgσ/T …………（A.3）
式中：
t——時間，h；
T——溫度，K；
σ——靜液壓強度（環應力），MPa。
