GB/T 50708-2012 膠合木結構技術規范 （完整版）
1 總 則
1.0.1 為在膠合木結構的應用中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理、確保質量、保護環境，制定本規范。
1.0. 2 本規范適用于建筑工程中承重膠合木結構的設計、生產制作和安裝。
1.0.3 本規范膠合木宜采用針葉材，膠合木構件截面的層板組合不得低于4層。
1.0.4 膠合木結構的施工驗收應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300和《木結構工程施工質量驗收規范》GB 50206的有關規定。
1. 0.5 膠合木結構的設計、制作和安裝，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
4 基本設計規定
5 構件設計
6 連接設計
7 構件防火設計
8 構造要求
9 構件制作與安裝
10 防護與維護
附錄A 膠粘劑性能要求和測試方法
附錄B 膠合木強度和彈性模量特征值
B.0.1 非對稱異等組合膠合木的強度特征值和彈性模量應符合表B.0.1的規定。
表B.0.1 非對稱異等組合膠合木的強度特征值和彈性模量(N／mm2)
| 強度等級 | 抗彎fmk |
順紋抗壓fck | 順紋抗拉ftk | 彈性模量E | |
| 正彎曲 | 負彎曲 | ||||
| TCYF28 | 38 | 28 | 30 | 25 | 13000 |
| TCYF25 | 34 | 25 | 26 | 22 | 11500 |
| TCYF23 | 31 | 23 | 24 | 20 | 10500 |
| TCYF20 | 27 | 20 | 21 | 18 | 9000 |
| TCYF17 | 23 | 17 | 17 | 15 | 6500 |
B.0.2 對稱異等組合膠合木的強度特征值和彈性模量應符合表B.0.2的規定。
表B.0.2 對稱異等組合膠合木的強度特征值和彈性模量(N／mm2)
| 強度等級 | 抗彎fmk | 順紋抗壓fck | 順紋抗拉ftk | 彈性模量E |
| 正彎曲 | ||||
| TCYD30 | 40 | 31 | 27 | 14000 |
| TCYD27 | 36 | 28 | 24 | 12500 |
| TCYD24 | 32 | 25 | 21 | 11000 |
| TCYD21 | 28 | 22 | 18 | 9500 |
| TCYD18 | 24 | 19 | 16 | 8000 |
B.0.3 同等組合膠合木的強度特征值和彈性模量應符合表B. 0.3的規定。
表B. 0.3 同等組合膠合木的強度特征值和彈性模量(N／mm2)
| 強度等級 | 抗彎fmk | 順紋抗壓fck | 順紋抗拉ftk | 彈性模量E |
| TCT30 | 40 | 33 | 29 | 12500 |
| TCT27 | 36 | 30 | 26 | 11000 |
| TCT24 | 32 | 27 | 23 | 9500 |
| TCT21 | 28 | 24 | 20 | 8000 |
| TCT18 | 24 | 21 | 17 | 6500 |
附錄C 進口膠合木強度和彈性模量設計值的規定
C.0.1 在木結構工程中直接使用進口膠合木時，進口膠合木構件應按以下規定確定其強度設計值和彈性模量：
1 進口膠合木構件產品應有經過認證許可的認證機構的等級標識，主要進口膠合木常用等級應符合表C. 0. 1的規定；
表C. 0. 1 進口膠合木常用等級
| 層板組合形式 | 主要進口國家和地區 | |
| 美國 | 歐洲 | |
| 同等組合 | No.5DF/No.50SP No.3DF/No.48SP |
GL36h GL32h GL30h GL28h GL24h |
| 異等組合 | 30F-2.1E |
GL36c GL32c GL30c GL28c GL24c |
2 進口膠合木構件產品應提供層板組坯方法，以及該組坯方法應符合國家現行有關標準的規定；
3 進口膠合木不同組合的各種等級，應由本規范管理機構技國家規定的專門程序確定強度設計值和彈性模量。
C.0.2 對于按本規范規定進行生產制作的進口膠合木構件，不同組合時的各種等級的強度設計值和彈性模量，可直接按本規范規定的強度設計值和彈性模量采用。
附錄D 根據構件足尺試驗確定膠合木強度等級
D.0.1 根據構件足尺試驗確定膠合木強度等級，應驗證抗彎強度特征值fm,k、抗彎強度特征值fv,k及平均彈性模量Em等主要力學性能。
D.0.2 滿足下列條件時，膠合木強度即可確定為本規范規定的某個相應等級：
1 截面高度為300mm的膠合木，經實際測量的抗彎強度特征值fm,k和平均彈性模量值Em均大于本規范規定的強度等級表中所列某一等級的數值；
2 經實際測量的抗剪強度特征值大于表D. 0.2中某一樹種分級組別的抗剪強度特征值；
表D. 0.2 膠合木抗剪強度特征值(N／mm2)
| 樹種分級組別 | SZ1 | SZ2和SZ3 | SZ4 |
| 抗剪強度特征值fv,k | 4.5 | 4.1 | 3.6 |
3 如果膠合木試件的截面高度不為300mm，則抗彎強度應乘以系數kh。
kh＝(300/h)1/9[D.0.2]
D. 0.3 在抗彎試驗中，膠合木構件的代表性試件不應小于2組試件平均值，每組最少15個試件，每組試件應取自不同的生產批次。選擇的構件高度不小于300mm，選擇的構件寬度應具有構件產品的代表性。
D.0.4 在抗剪試驗中，代表性木材試件應選取構件截面中部2／3位置處的每個強度等級的層板。每一個層板等級至少選取10個試件。
D.0.5 當進行膠合木強度和彈性模量測試時，應符合國家現行有關標準的規定。
D.0.6 構件抗彎強度特征值應在5％分位值基礎上獲得，置信水平應達到75％。
D.0.7 對已經過足尺試驗確定強度分級的膠合木，在生產質量控制中，不論在工廠內部或外部的質量檢測時，指接的抗彎強度特征值fm,j,k應符合下列規定：
式中：fm,g,k——膠合木組坯時層板相應強度等級的抗彎強度特征值。
每一次指接抗彎強度特征值的實驗應采用與構件截面h／6處的層板等級相同的指接層板進行試驗，每次實驗至少應從每個等級中選取20個試件，并得到指接抗彎強度平均特征值。
D.0.8 當使用層板抗拉強度特征值確定同等組合的膠合木強度等級時，構件的抗彎強度特征值和平均彈性模量由下列公式計算：
抗彎強度特征值：fm,k＝7.5＋1.25ft,l,k（D.0.8-1）
平均彈性模量： E＝1.05E＇l (D.0.8-2)
式中：ft,l,k——層板抗拉強度特征值(N／mm2)；
E＇l——層板的平均彈性模量(N／mm2)。
D. 0.9 對已經過層板抗拉強度特征值確定強度分級的膠合木，在生產質量控制中，不論在工廠內部或外部的質量檢測時，指接的抗彎強度特征值fm,j,k應滿足下列要求：
fm,j,k≥1.2fm,g,k (D.0. 9)
式中：fm,g,k——膠合木組坯時層板相應強度等級的抗彎強度特征值。
附錄E 曲線形受彎構件徑向承載力計算
E.0.1 曲線形矩形截面受彎構件的徑向承載能力應按下列規定計算：
1 等截面曲線形受彎構件的徑向承載能力按應下式驗算：
3M/(2Rmbh)≤fr [E.0.1-1]
式中：M——跨中彎矩設計值(N·mm)；
b——構件截面寬度；
h——構件截面高度；
Rm——構件中心線處的曲率半徑；
fr——膠合木材徑向抗拉或徑向抗壓強度設計值；按本規范第E.0.2條的規定取值。
2 變截面曲線形受彎構件的徑向承載能力應按下列公式驗算：
[E.0.1-2]
(E.0.1-3)
(E.0.1-4)
式中：Kr——徑向應力系數；公式中A、B、C系數由表E.0.1-1確定；
Cr——構件形狀折減系數；集中荷載作用時按表E.0.1-2確定；均布荷載作用時，公式中α、β系數由表E.0.1-3確定；
hb——構件在跨中的截面高度。
表E. 0.1-1 系數A、B、C取值表
| 構件上部斜面夾角θT（弧度） | 系數 | ||
| A | B | C | |
| 2.5 | 0.0079 | 0.1747 | 0.1284 |
| 5.0 | 0.0174 | 0.1251 | 0.1939 |
| 7.5 | 0.0279 | 0.0937 | 0.2162 |
| 10.0 | 0.0391 | 0.0754 | 0.2119 |
| 15.0 | 0.0629 | 0.0619 | 0.1722 |
| 20.0 | 0.0893 | 0.0608 | 0.1393 |
| 25.0 | 0.1214 | 0.0605 | 0.1238 |
| 30.0 | 0.1649 | 0.0603 | 0.1115 |
注：對于中間角度，系數可采用直線插值法確定。
表E. 0. 1-2 集中荷載作用下變截面彎曲構件的形狀折減系數Cr
| 對于三分點上相同的集中荷載 | 對于跨中集中荷載 | ||
| l/lc | Cr值 | l/lc | Cr值 |
| 任何值 | 1.05 | 1.0 | 0.75 |
| 2.0 | 0.80 | ||
| 3.0 | 0.85 | ||
| 4.0 | 0.90 | ||
注：1 l/lc為其他值時，Cr值可采用直線插值法確定；
2 表中l(wèi)c為構件曲線段跨度，l為構件全長跨度。
表E. 0. 1-3 均布荷載作用下變截面彎曲構件的形狀折減系數計算取值表
注：1 l/lc為其他值時，α和β值可采用直線插值法確定；
2 表中l(wèi)c為構件曲線段跨度，l為構件全長跨度。
E.0.2 膠合木構件徑向抗壓設計強度值和徑向抗拉設計強度值按下列規定采用：
1 當彎矩的作用使得構件呈變直的趨勢，則為徑向抗拉；否則為徑向抗壓；
2 構件的徑向抗壓設計強度值frc按膠合木橫紋抗壓強度設計值fc,90采用；
3 構件的徑向抗拉強度設計值frt取順紋抗剪強度設計值fv的1／3。
附錄F 構作中緊固件數量的確定與常用緊固件的KG值
附錄G 常用樹種木材的全干相對密度
附錄G 常用樹種木材的全干相對密度

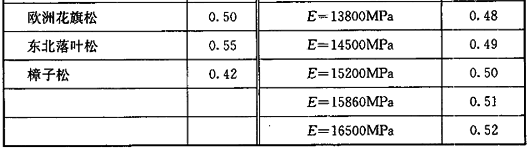

表G 常用樹種木材的全干相對密度
附錄H 不同溫度與濕度下的木材平衡含水率
附錄H 不同溫度與濕度下的木材平衡含水率
表H 不同溫度與濕度下的木材平衡含水率(％)
