一区二区色情国产韩国精品一|美女福利视频导航网址|久久经典三级CAO人人|男人的天堂黄色三级片|亚洲操逼网在线视频|影音先锋无码资源网|黄片毛片a级无污|黄色毛片视频在线免费观看|av成人网址最新|91人妻中文字幕

1 范圍

本標準規(guī)定了混凝土實心磚的術(shù)語和定義、規(guī)格、等級和標記、原材料、技術(shù)要求、試驗方法、檢驗規(guī)則、標志、產(chǎn)品合格證、運輸?shù)取?br/> 本標準適用于建筑物和構(gòu)筑物用的混凝土實心磚。

2 規(guī)范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標準，然而，鼓勵根據(jù)本標準達成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 175 通用硅酸鹽水泥
GB/T 1596 用于水泥和混凝土中的粉煤灰
GB/T 2542 砌墻磚試驗方法
GB/T 4111 混凝土小型空心砌塊試驗方法
GB 6566 建筑材料放射性核素限量
GB 8076 混凝土外加劑
GB/T 14684 建筑用砂
GB/T 14685 建筑用卵石、碎石
GB/T 17431.1 輕集料及其試驗方法 第1部分：輕集料
GB/T 18046 用于水泥和混凝土中的?；郀t礦渣粉
GB/T 18968 墻體材料術(shù)語
JGJ 63 混凝土用水標準
JC/T 466 砌墻磚檢驗規(guī)則
YBJ 20584 混凝土用高爐重礦渣碎石技術(shù)條件

3 術(shù)語和定義

3 術(shù)語和定義

GB/T 18968和JC/T 466確立的以及下列術(shù)語和定義適用于本標準。
混凝土實心磚 solid concrete brick
以水泥、骨料，以及根據(jù)需要加入的摻合料、外加劑等，經(jīng)加水攪拌、成型、養(yǎng)護制成的混凝土實心磚(以下簡稱磚)。磚的各部位名稱見示意圖1。

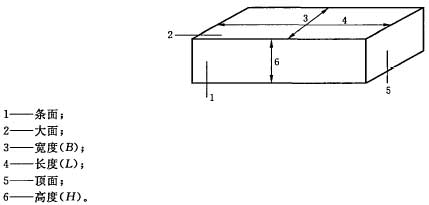

圖1 混凝土實心磚

4 規(guī)格、等級、代號和標記

4.1 規(guī)格
磚主規(guī)格尺寸為：240mm×115mm×53mm。其他規(guī)格由供需雙方協(xié)商確定。

4.2 密度等級
按混凝土自身的密度分為A級(≥2100kg/m³)、B級(1681kg/m³～2099kg/m³)和C級(≤1680kg/m³)三個密度等級。

4.3 強度等級
磚的抗壓強度分為MU40、MU35、MU30、MU25、MU20、MU15六個等級。

5 原材料

5.1 水泥
應符合GB 175的規(guī)定。

5.2 細骨料
應符合GB/T 14684的規(guī)定。

5.4 摻合料
粉煤灰應符合GB/T 1596的規(guī)定，礦渣微粉應符合GB/T 18046的規(guī)定。

5.5 外加劑
應符合GB 8076的規(guī)定。

5.6 水
應符合JGJ 63的規(guī)定。

5.7 放射性核素限量
所用原料均應符合GB 6566的要求。

6 要求

6.1 尺寸偏差
尺寸偏差應符合表1規(guī)定。

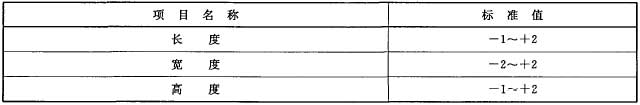

表1 尺寸允許偏差 單位為毫米

6.2 外觀質(zhì)量
外觀質(zhì)量應符合表2的規(guī)定。

表2 外觀質(zhì)量 單位為毫米

6.3 密度等級
密度等級應符合表3的規(guī)定。

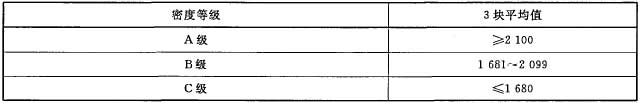

表3 密度等級 單位為千克每立方米

6.5 最大吸水率
根據(jù)混凝土磚密度等級，吸水率應符合表5的規(guī)定。

表5 最大吸水率 ％

6.6 干燥收縮率和相對含水率
干燥收縮率和相對含水率應符合表6的規(guī)定。

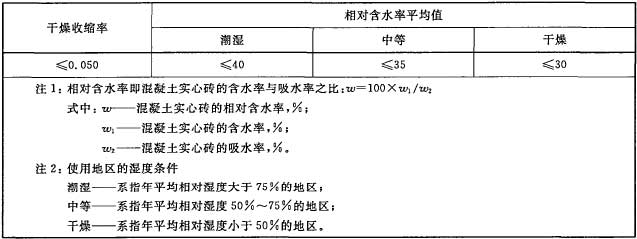

表6 干燥收縮率和相對含水率 ％

6.7 抗凍性
抗凍性能應符合表7的規(guī)定。

表7 抗凍性 ％

6.8 碳化系數(shù)和軟化系數(shù)
碳化系數(shù)應不小于0.80；軟化系數(shù)應不小于0.80。

7 試驗方法

7.1 尺寸偏差和外觀質(zhì)量
尺寸偏差和外觀質(zhì)量按GB/T 2542進行。

7.2 密度級
密度試驗按GB/T 4111進行。

7.3 強度
強度試驗按附錄A的規(guī)定進行。

7.4 干燥收縮率、相對含水率
試驗方法按GB/T 4111進行。干燥收縮率試驗的測定標距為150mm。

7.5 最大吸水率
試驗方法按GB/T 4111進行。

7.6 碳化系數(shù)
試驗方法按附錄B進行。

7.7 軟化系數(shù)
試驗方法按附錄C進行。

7.8 抗凍性
試驗方法按GB/T 4111進行。與對比試樣一起按附錄A進行凍后強度對比試驗。

8 檢驗規(guī)則

8.2 組批規(guī)則
檢驗批的構(gòu)成原則和批量大小按JC/T 466規(guī)定，用同一種原材料、同一工藝生產(chǎn)、相同質(zhì)量等級的10萬塊為一批，不足10萬塊亦按一批計。

9 產(chǎn)品合格證、堆放和運輸

9.1 磚出廠時，宜適當包裝，并提供產(chǎn)品質(zhì)量合格證書，內(nèi)容包括：
a)廠名和商標；
b)批量編號和磚數(shù)量(塊)；
c)產(chǎn)品標記和檢驗結(jié)果；
d)產(chǎn)品質(zhì)量合格證書編號；
e)生產(chǎn)日期；
f)檢驗部門和檢驗人員簽章。

9.5 產(chǎn)品養(yǎng)護、堆放齡期不足28d不得出廠。

附錄A 混凝土磚抗壓強度試驗方法

A.2 試樣
試樣數(shù)量10塊。

A.4 試樣養(yǎng)護
制成的抹面試樣應置于不低于20℃±5℃的不通風室內(nèi)養(yǎng)護不少于3d再進行試驗。

附錄B 碳化系數(shù)試驗方法

B.1 設備、儀器和試劑
碳化試驗箱：容積至少放一組以上試樣；箱內(nèi)環(huán)境條件為二氧化碳濃度(體積分數(shù))在20％±3％范圍內(nèi)，相對濕度在70％±5％范圍內(nèi)，溫度在20℃±5℃范圍內(nèi)。
1％酚酞乙醇溶液：用濃度(質(zhì)量濃度)為70％的乙醇配制。

B.2 試樣
試樣數(shù)量為兩組共10塊磚。一組5塊為對比試件；一組5塊為碳化試件。

B.4 結(jié)果計算與評定
磚的碳化系數(shù)按式(B.1)計算，精確至0.01。

K_c＝R_c/R …………………………………………(B.1)

式中：
K_c——磚的碳化系數(shù)；
R_c——5個碳化后試件的平均抗壓強度，單位為兆帕(MPa)；
R——5個對比試件的平均抗壓強度，單位為兆帕(MPa)。

附錄C 軟化系數(shù)試驗方法
