GB 50324-2014 凍土工程地質勘察規范 （完整版）
1 總 則
1.0.1 為在凍土地區工程地質勘察中貫徹國家有關技術經濟政策，保證勘察質量，做到安全適用、技術先進、經濟合理、保護環境，制定本規范。
1.0.2 本規范適用于凍土地區建筑、鐵路、公路、水利水電、管道和架空送電線路工程的凍土工程地質勘察。
1.0.3 凍土工程地質勘察，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 凍土分類和凍脹、融沉性分級
4 凍土工程地質勘察基本要求
5 凍土工程地質調查與測繪
6 凍土工程地質勘探與取樣
7 凍土試驗與觀測
8 建筑凍土工程地質勘察
9 鐵路凍土工程地質勘察
10 公路凍土工程地質勘察
11 水利水電凍土工程地質勘察
12 管道凍土工程地質勘察
13 架空送電線路凍土工程地質勘察
附錄A 中國凍土類型及分布
A.0.1 凍土可根據凍土凍結狀態持續時間的長短按表A.0.1劃分。
表A.0.1 凍土按凍結狀態持續時間分類
| 類型 | 凍結狀態持續時間(T) | 地面溫度(℃)特征 | 凍融特征 |
| 多年凍土 | T≥2年 | 年平均地面溫度≤0 | 季節融化 |
| 隔年凍土 | 1年≤T＜2年 | 最低月平均地面溫度≤0 | 季節凍結 |
| 季節凍土 | T＜1年 | 最低月平均地面溫度≤0 | 季節凍結 |
A.0.2 多年凍土的類型和分布可按其形成和存在的自然條件不同，分為高緯度多年凍土和高海拔多年凍土。
A.0.3 在多年凍土地區可根據活動層與下臥土層的類別及其銜接關系，按表A.0.3的規定劃分。

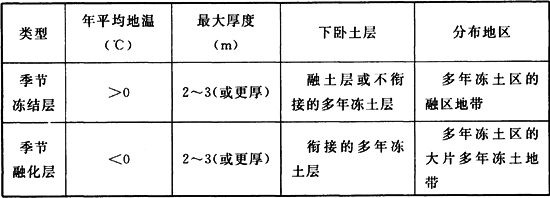

表A.0.3 季節活動層的類型和分布
附錄B 凍土的含冰特征與定名
附錄B 凍土的含冰特征與定名

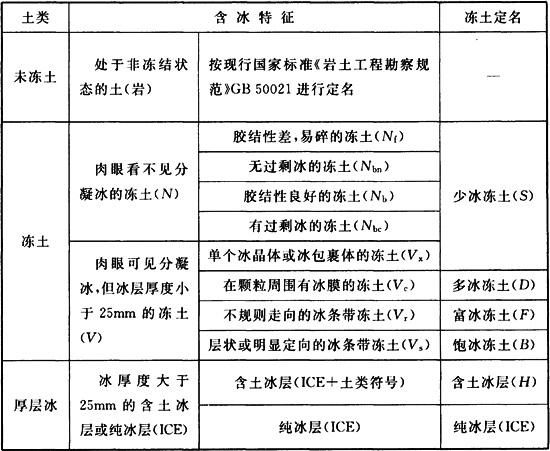

表B 凍土的含冰特征與定名
附錄C 凍土物理力學參數
C.0.1 凍土物理力學參數應由試驗確定。當無試驗條件時，可按本規范第C.0.3條選用。
C.0.2 凍土、未凍土熱物理指標計算應符合下列規定：
1 凍土和未凍土的容積熱容量、導熱系數和導溫系數可按土類、天然含水率及干密度測定數值，可分別按表C.0.2-1～表C.0.2-4取值。高含水(冰)率土的導熱系數在無實測資料時，可按表C.0.2-5取值。表列數值可線性插值。
2 相變熱可按下式計算：
式中：Q——相變熱；
θ——水的結晶或冰的融化潛熱，一般熱工計算中，取334.56kJ／kg；
ρd——土的干密度；
w——土的天然含水率(總含水率)；
wu——凍土中的未凍含水率。
3 凍土中的未凍含水率，宜通過試驗確定，無試驗條件時，無外荷狀態下可用下列公式估算：
式中：wp——塑限，以小數計；
k——溫度修正系數，以小數計，查表C.0.2-6；
i——含冰率(冰質量與總水質量之比)，以小數計，查表C.0.2-6：
T——溫度(℃)。
表C.0.2-1 草炭粉質黏土計算熱參數取值
注：ρd為干密度；w為含水率；λ為導熱系數；α為導溫系數；C為容積熱容量；腳標u為未凍土、f為凍土。
表C.0.2-2 粉土、粉質黏土計算熱參數取值
表C.0.2-3 含碎石粉質黏土計算熱參數取值
表C.0.2-4 礫砂計算熱參數取值

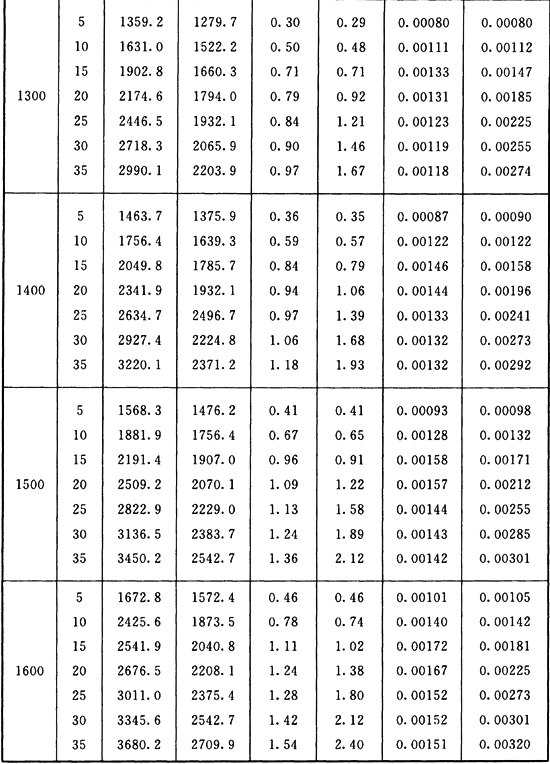

表C.0.2-5 高含水(冰)率土的導熱系數
表C.0.2-6 不同溫度下的修正系數和結冰率數值表
注：表中粉質黏土Ip＞13及黏土Ip＞17兩檔數據僅供參考。
C.0.3 凍土強度指標應符合下列規定：
1 凍土地基承載能力，可根據規范規定的建筑物安全等級要求進行試驗確定。不能進行原位試驗確定時，凍土承載力特征值可按表C.0.3-1確定。
表C.0.3-1 凍土承載力特征值fa(kPa)
注：1 凍土“極限承載力”按表數值乘以2。
2 表中數值適用于本規范“多年凍土的融沉性分級表3.2.2”中Ⅰ、Ⅱ、Ⅲ類的凍土工程類型。
3 凍土含水率屬于本規范表3.2.2中Ⅳ類時，黏性土取值乘以0.8～0.6，含水率接近Ⅲ類取值乘以0.8，接近Ⅴ類取值乘以0.6，中間取中值。塊卵石土、碎礫石土和砂土取值乘以0.6～0.4，含水率接近Ⅲ類取值乘以0.6，接近Ⅴ類取值乘以0.4，中間取中值。
4 含土冰層指包裹冰含率為0.4～0.6。
5 當含水率小于或等于未凍水率，按不凍土取值。
6 表中溫度是使用期間基礎底面下的最高地溫。
7 本表不適用于鹽漬化凍土、凍結泥炭化土。
2 在無試驗資料的情況下，樁端凍土承載力值應按表C.0.3-2確定，鹽漬化凍土應按表C.0.3-3確定，凍結泥炭化土應按表C.0.3-4確定。
表C.0.3-2 樁端凍土端阻力特征值qfpa(kPa)
表C.0.3-3 樁端鹽漬化凍土端阻力特征值qfpa(kPa)
注：1 表列設計值適用于包裹冰含冰率小于0.2的鹽漬化凍土。
2 柱式基礎底面的設計值允許按本表樁沉入深度3m～5m采用。
表C.0.3-4 含植物殘?jiān)湍嗵炕旌衔?凍結泥炭化土)端阻力特征值qfpa(kPa)
3 凍土和基礎間的凍結強度應在現場進行原位測定，或在專門試驗設備條件下進行試驗測定。若無試驗資料時，可按凍結地基土的土質、凍土含水率和地溫指標由表C.0.3-5確定。地基土的分類應按本規范表3.2.2確定。鹽漬化凍土與基礎間的凍結強度特征值可按表C.0.3-6確定。含植物殘?jiān)湍嗵炕旌衔锏膬鼋Y(jié)泥炭化土與基礎間的凍結強度特征值可按表C.0.3-7確定。表C.0.3-5～表C.0.3-7可用于混凝土或鋼筋混凝土基礎。不同材料的基礎與凍土間的凍結強度，可按表C.0.3-8進行修正，其不同材質基礎表面狀態修正系數可按表C.0.3-8確定。
表C.0.3-5 凍土和基礎間的凍結強度特征值fca(kPa)
注：1 Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ類含水率的判別可按本規范表3.2.2確定。
2 插入樁側面凍結強度按Ⅳ類土取值。
表C.0.3-6 鹽漬化凍土與基礎間的凍結強度特征值fca(kPa)
表C.0.3-7 含植物殘?jiān)湍嗵炕旌衔锏膬鼋Y(jié)泥炭化土與基礎間的凍結強度特征值fca(kPa)
表C.0.3-8 不同材質基礎表面狀態修正系數
4 凍脹力作用下基礎穩定性驗算的凍脹力值應由試驗確定，在無條件時，切向凍脹力標準值可按表C.0.3-9選用，水平凍脹力標準值可按表C.0.3-10選用。
表C.0.3-9 切向凍脹力標準值τd(kPa)
| 凍脹類別 | 弱凍脹 | 凍脹 | 強凍脹 | 特強凍脹 |
| 單位切向凍脹力 | 30≤τd≤60 |
60＜τd≤80 | 80＜τd≤120 | 120＜τd≤150 |
表C.0.3-10 水平凍脹力標準值σh(kPa)
| 凍脹等級 | 不凍脹 | 弱凍脹 | 凍脹 | 強凍脹 | 特強凍脹 |
| 凍脹率η（％） | η≤1 | 1＜η≤3.5 | 3.5＜η≤6 | 6＜η≤12 | η＞12 |
| 水平凍脹力 | σh＜15 | 15≤σh＜70 |
70≤σh＜120 | 120≤σh＜200 | σh＞200 |
C.0.4 凍土融化和壓縮指標應符合下列規定：
1 凍土地基融化時沉降計算中的融化下沉系數和壓縮指標，應以試驗確定。對均質的凍結細粒土可在試驗室條件下，用專門的試驗裝置確定。
2 如沒有試驗條件和資料時，凍土融化下沉系數δ0可依據凍結地基土的土質、物理力學性質，按下列公式計算：
1)按本規范表3.2.2中地基土含水率判別的Ⅰ、Ⅱ、Ⅲ、Ⅳ類土，凍土融化下沉系數δ0應按下式計算：
式中：a1——系數，按表C.0.4-1確定；
w0——起始凍土融化下沉含水率，可按表C.0.4-1確定。
表C.0.4-1 a1、w0值
| 土質 | 礫石、碎石土 | 砂類土 | 粉土、粉質黏土 | 黏土 |
| a1 | 0.5 | 0.6 | 0.7 | 0.6 |
| w0（％） | 11.0 |
14.0 | 18.0 | 23.0 |
注：1 對于粉黏粒含量小于15％時a1取0.4。
2 黏性土w0按式C.0.4-2計算值與表C.0.4-1所列值不同時，取小值。
2)對于黏性土，其塑限含水率wp，可按下式進行計算：
3)按本規范表3.2.2中地基土含水率判別為Ⅴ類土，其融化下沉系數δ0應按下列公式計算：
式中：wc——對于粗顆粒土可用w0代替wp，無試驗資料時，可按表C.0.4-2取值；
δ′0——對應于w＝wc時的δ0值可按公式(C.0.4-1)計算，無試驗資料時，可按表C.0.4-2取值。
表C.0.4-2 wc、δ′0值
| 土質 | 礫石、碎石土 | 砂類土 | 粉土、粉質黏土 | 黏土 |
| wc（％） | 46 |
49 | 52 | 58 |
| δ′0（％） | 18 |
20 | 25 | 20 |
注：對于粉黏粒含量小于15％時，wc直線段至曲線段的拐點含水率，取44％，δ′0可取14％。
4)按本規范表3.2.2中地基土含水率判別為Ⅰ、Ⅱ、Ⅲ、Ⅳ類土，其融化下沉系數δ0與凍土干密度ρd關系，可按下式確定：
式中：α2——系數，按表C.0.4-3確定；
ρd0——起始融沉干密度，大致相當于或略大于最佳干密度。
無試驗資料時，可按表C.0.4-3取值。
表C.0.4-3 α2、ρd0值
| 土質 | 礫石、碎石土 | 砂類土 | 粉土、粉質黏土 | 黏土 |
| α2 | 25 | 30 | 40 | 50 |
| ρd0（t/m3） | 1.95 | 1.80 | 1.70 | 1.65 |
注：對于粉黏粒含量小于15％時，α2取20，ρd0可取2.0t／m3。
5)按本規范表3.2.2中地基土含水率判別為Ⅴ類土，其融化下沉系數δ0與凍土干密度ρd關系，可按下式確定：
式中：ρdc——對應于w＝wc的凍土干密度，無試驗資料時，按表C.0.4-4取值。
表C.0.4-4 ρdc值
| 土質 | 礫石、碎石土 |
砂類土 | 粉土、粉質黏土 | 黏土 |
| ρdc（t/m3） | 1.16 | 1.10 | 1.05 | 1.00 |
注：對于粉黏粒含量小于15％時，ρdc可取1.2t／m3。
3 要求現場測定凍土含水率w及干密度ρdc，分別計算凍土融化下沉系數δ0值，應取大值作為設計值。
4 凍土融化后的體積壓縮系數mv可按表C.0.4-5確定。

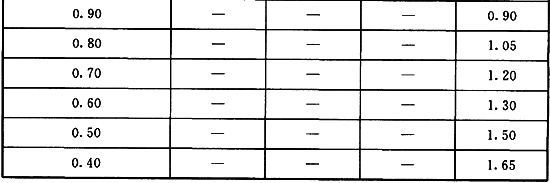

表C.0.4-5 各類凍土融化后體積壓縮系數mv(MPa-1)
附錄D 土的季節融化與凍結深度
D.0.1 土的季節融化深度應符合下列規定：
1 標準融深Zm0，應以當?shù)貙?shí)測資料為準；無實測資料時，可按下列公式計算：
2 融化指數的標準值∑Tm(度·月)應以當?shù)貙?shí)測資料為準，對無實測資料的山區可按下列公式計算：
式中：L——緯度(度)；
H——海拔(100m)。
3 設計融深Zmd可按下式計算：
式中：ψms、ψmw、ψmc、ψmt0——各融深影響系數，可按表D.0.1取值。
表D.0.1 融深影響系數
D.0.2 土的季節凍結深度應符合下列規定：
1 標準凍深Z0應以當?shù)夭簧儆?0年實測最大凍深平均值為準；
2 設計凍深Zd可按下式計算：
式中：ψzs、ψzw、ψzc、ψzt0——各凍深影響系數，按表D.0.2查取。

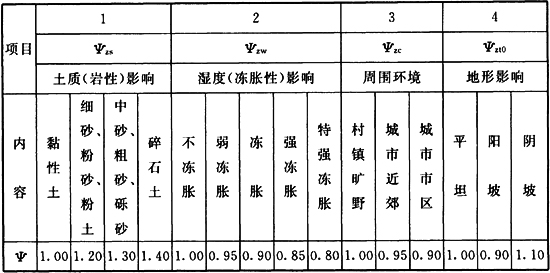

表D.0.2 凍深影響系數
注：1 土的濕度(凍脹性)影響一項，按本規范表3.2.1的土凍脹性分級進行判別。
2 周圍環境影響一項，城市市區人口為20萬～50萬人，只考慮城市市區的影響；50萬～100萬人，應考慮5km～10km的近郊范圍；大于100萬人，尚應考慮10km～20km的近郊范圍。
附錄E 凍土構造及融沉性的野外鑒別
E.0.1 凍土構造野外鑒別應符合表E.0.1的規定。

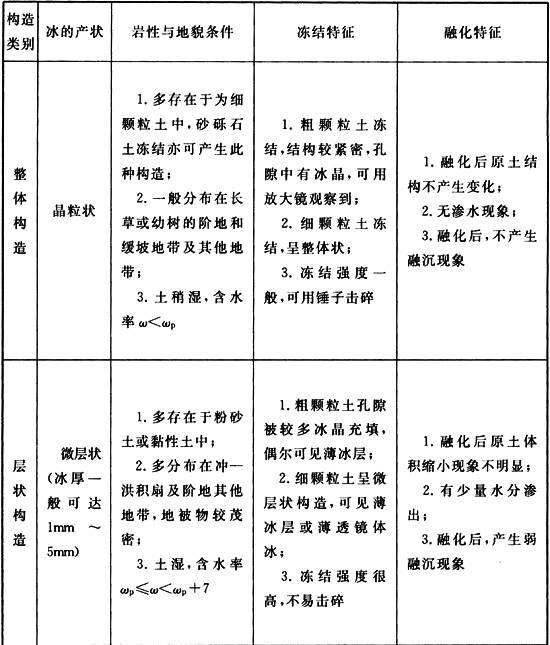

表E.0.1 凍土構造野外鑒別
E.0.2 多年凍土融沉性分級的野外鑒別應符合表E.0.2的規定。
表E.0.2 多年凍土融沉性分級的野外鑒別
附錄F 凍土融化壓縮試驗要點
F.0.1 本試驗可用于測定凍土的融化下沉系數(融沉系數)δ0和凍土融化后體積壓縮系數mv。
F.0.2 本試驗的室內試驗可用于各種凍結黏性土和粒徑小于2mm的凍結砂類土，原位測定可用于各種類型的凍土。試驗步驟應按現行國家標準《土工試驗方法標準》GB／T 50123的有關規定進行。
F.0.3 室內試驗所用的融化壓縮儀，可采用土壤的固結試驗儀，原位試驗可采用地基的靜荷載試驗設備，并應在試驗過程中確保凍土試樣或持力層地基土均勻緩慢融化。
F.0.4 傳壓板上應安放加熱的循環裝置及消散孔隙水的透水裝置。
F.0.5 在室內進行試驗時，應在試樣上施加1kPa壓力，接通循環熱水，凍土開始融沉?xí)r，應啟動秒表計時，并應分別記錄1min、2min、5min、10min、30min、60min的變形量，以后每隔2h應記錄一次，并應直至達到凍土試樣全部融化。當變形量在2h內小于0.05mm(細顆粒土)或0.2mm(粗粒土)時，應終止凍土融化試驗過程，求得融化下沉系數δ0。當凍土融沉穩定后，應停止熱水循環，并應開始進行壓縮試驗，方法可按非凍土的常規固結試驗方法進行，并應求得凍土融化后的體積壓縮系數mv。
F.0.6 原位試驗應在設備自重作用下，凍土地基融化開始前讀取初始讀數，接通循環熱水，凍土開始融化時，應啟動計時器開始計時，并應分別記錄10min、20min、30min的變形量，以后每1h應進行觀測和記錄一次。當變形量在1h內小于0.05mm(細顆粒土)或0.2mm(粗粒土)時，應終止凍土融化試驗過程，求得本層融化下沉系數δ0。融沉穩定后，應停止加熱循環，并應開始進行壓縮試驗，方法可按非凍土固結試驗方法進行，求得本層凍土融化后的體積壓縮系數mv。試驗結束后，應按本條的試驗方法和要求重復下一土層的凍土融化和壓縮試驗。
F.0.7 室內試驗應按下列公式計算融化下沉系數和融化后體積壓縮系數：
1 融化下沉系數δ0應按下式計算：
式中：△Hi——凍土試樣融化下沉量；
Hi——凍土試樣的高度。
2 融化后體積壓縮系數mv應按下式計算：
式中：mv——融化后體積壓縮系數(MPa-1)；
Pi——第i級的壓力值(MPa)；
Si——在Pi級壓力下的沉降量。
F.0.8 原位試驗應按下列公式計算融化下沉系數和融化后體積壓縮系數：
1 融化下沉系數δ0應按下式計算：
式中：S0——凍土融化(P≈0)階段的沉降量；
H0——試驗結束后測定的土層融化深度。
2 融化后體積壓縮系數mv應按下式計算：
式中：△S——相應于某一壓力范圍(△P)的相對沉降；
K——系數，黏土為1.0，粉質黏土為1.2，砂土為1.3，巨粒土為1.35。
F.0.9 同一土層參加統計的試驗點不應少于三點，各系數試驗值之極差不得超過平均值的30％，應取平均值為該系數δ0或mv的值。
附錄G 凍土力學指標原位試驗要點
G.0.1 凍脹率試驗應符合下列規定：
1 凍脹率應為單位土體在凍結過程中的凍脹變形量；
2 分層凍脹量測量應采用精密水準儀進行測量，當精度要求不高時，可采用分層凍脹儀進行測量；
3 當采用疊合式或單獨式分層凍脹儀測量凍脹量時，應將中間測桿深埋，并應錨固于土中作為基準桿，同時應確?；鶞?zhǔn)桿在土層凍脹時保持不動，在基準桿周圍應埋設各規定深度的凍脹量測桿，桿身應外露于地面上，測桿的上抬量與中間基準桿對比，可求出不同深度上的凍脹量大??；分層凍脹儀可用木質，亦可用金屬制作；需多年連續觀測時，應重新埋設或重新校核；
4 當采用精密水準儀測量凍脹量時，應將倒T型測桿分別埋設于不同深度的土層上，用精密水準儀測量各土層外露測桿高度的變化，可求得任何時刻、任何深度上土層的凍脹量；
5 在布設凍脹率試驗的同時，應進行凍結深度的觀測；
6 凍脹量與凍結深度應同時觀測，可算出某凍深范圍內的凍脹量及分層凍脹量和凍脹率。
G.0.2 凍結強度試驗應符合下列規定：
1 現場凍結強度的原位試驗，應在多年凍土地基中布設試驗樁，并應在樁周土回凍后再做抗拉或抗壓試驗；
2 凍結強度試驗中應符合下列規定：
1)試驗時間應選在該地區平均地溫(沿垂直方向)最高值時，無法滿足要求時，應進行溫度修正；
2)試驗過程中應采取保持凍土地溫穩定的措施；
3)試驗開始前，樁周地基土中的溫度場應達到基本回凍的狀態；
4)長期凍結強度試驗，應按凍土強度長期試驗的穩定標準執行；
5)長期凍結強度試驗，在某一級荷載作用下連續24h的變形量不超過0.5mm(砂土)或1.0mm(黏性土)時，可認為穩定，并可施加下一級荷載；連續10d達不到穩定標準時，應定為破壞。
G.0.3 切向凍脹力試驗應符合下列規定：
1 切向凍脹力試驗可采用錨樁橫梁法，錨樁的抗拔強度和橫梁的剛度，應滿足預估最大切向凍脹力的設計要求；
2 標準測力計應經過率定，并應按溫度進行修正；
3 錨樁之間、錨樁與試驗基礎之間的距離，應按周邊凍土在凍脹時對試驗基礎不產生影響的距離確定；
4 在安裝測力計時，應緊密接觸，并應讀取測力計的初始讀數；
5 試驗期間，試驗基礎范圍應及時消除積雪和其他覆蓋物；
6 在試驗場范圍內應埋設凍深器，并應隨時觀測凍深發展情況，同時應定期對錨樁和橫梁進行水準測量；
7 觀測頻次應按試驗要求確定，時間間隔不宜大于5d，當凍深達到最大值時可終止試驗觀測。
附錄H 凍土地基靜載荷試驗要點
H.0.1 試驗前凍土層應保持原狀結構和天然濕度。在承壓板底部應鋪以厚度為20mm的粗、中砂找平層。整個試驗期間應保持凍土層的原始天然溫度狀態。
H.0.2 承壓板面積不應小于0.25m2。
H.0.3 加荷等級不應少于8級，初級應為預估極限荷載的15％～30％，以后每級宜按預估極限荷載的10％遞增。
H.0.4 每級加載后均應隨即測讀承壓板沉降量一次，以后每1h測讀一次，當24h累計沉降量，砂土不大于0.5mm或黏性土不大于1.0mm時，地基處于第一蠕變階段(蠕變速率減少階段)，可認為下沉穩定階段，并可加下一級荷載。
H.0.5 測讀沉降同時，應測承壓板寬度的1倍～1.5倍范圍內凍土溫度。
H.0.6 加載后連續10d沉降量，砂土大于或等于0.5mm、黏性土大于或等于1.0mm，或總沉降量s＞0.06b，可認為地基達到凍土的穩定流與漸進流(蠕變速率增加階段)的界線，應終止試驗，對應的前級荷載應為極限荷載。
H.0.7 凍土地基承載力特征值應符合下列規定：
1 當P-S曲線上有明確的比例極限時，應取該比例極限所對應的荷載；
2 當極限荷載能確定時，應取極限荷載的1／2；
3 當同時能取得比例極限和1／2極限荷載數值時，應取低值。
H.0.8 同一土層參加統計的試驗點不應少于三點，當實測值極差不得超過平均值的30％，應取此平均值作為該凍土層的地基承載力特征值。
附錄J 凍土地溫觀測
J.0.1 凍土層地溫觀測應包括各深度凍土層溫度，以及隨時間與環境變化過程。根據凍土地溫觀測結果可用于計算土的季節凍結和季節融化深度、凍土地溫年變化深度、凍土年平均地溫、凍土下限等凍土層地溫特征參數。
J.0.2 凍土層地溫觀測孔應設置在典型的自然環境條件和地貌單元中，或監測區域范圍內未受人為和工程干擾的天然場地。
J.0.3 凍土層地溫觀測孔深度應超過地溫年變化深度以下3m。作為地域控制性長期監測孔的觀測深度，宜超過多年凍土下限以下5m。
J.0.4 觀測孔應采用鉆探成孔，終孔直徑不宜小于Φ90mm，孔中應插入測溫管，管徑宜為Φ60mm，材質宜為鋁塑管、普通鋼管或不銹鋼管，測溫管底部及管接處應密封。鉆孔壁與測溫管間隙應用粒徑為0.5mm～2.0mm的砂與水混合物振動回填。
J.0.5 地溫觀測元件宜采用熱敏電阻或鉑電阻溫度感應器，觀測溫度精度應為0.05℃，量測儀表應采用不小于4位半的數字萬用表或數據采集儀，輸出電流應小于10μA。
J.0.6 凍土層地溫測點布置應符合下列要求：
1 觀測深度不應小于地溫年變化深度以下1.0m；
2 溫度傳感器測點應根據工程需要布設，從地面起算5m以上深度范圍內宜按0.5m間隔布設，5m以下宜按1.0m間隔布設。
J.0.7 凍土地溫觀測時間應符合下列要求：
1 地溫觀測可在成孔后進行，年平均地溫應以地溫恢復穩定后測得的讀數為準；
2 地溫觀測時間，半年內每月不應少3次，半年至一年每月不應少于1次；
3 一年以上的長期地溫觀測孔，觀測頻次應根據工程需要設定；
4 最大季節融化深度觀測時間宜在9月～11月，最大季節凍結深度觀測時間宜在3月～5月。
J.0.8 凍土地溫觀測資料整理，宜以水平坐標為凍土地溫，垂直坐標為深度，繪制不同觀測時間的凍土地溫沿深度的分布曲線。地溫曲線與垂直坐標相交點的深度數值應確定為多年凍土上限。
J.0.9 凍土地溫觀測可按表J.0.9記錄。
表J.0.9 凍土地溫觀測記錄表
附錄K 多年凍土上限的確定
K.0.1 融化進程圖應根據當?shù)貧庀笈_站多年觀測資料進行編制。當無氣象資料時，可用圖K.0.1進行凍土融化深度的估算。
圖K.0.1 融化進程圖
Ⅰ線——地表無植被或植被稀疏、淺層土中含有少量草炭的地區；
Ⅱ線——地表沼澤化、植被繁茂，淺層土中草炭含量及厚度大的地區
K.0.2 野外勘探時的融化深度△Z可用觸探法、描述法或測溫法確定。
K.0.3 融化深度系數n應按野外勘探時間，在K.0.1融化進程圖上選擇相應條件的曲線查得。
K.0.4 多年凍土最大融化深度，可按下式計算：
式中：Zn——多年凍土最大融化深度；
△Z——勘察時的融化深度；
n——融化深度系數。
附錄L 凍土地溫特征參數計算
L.0.1 常用的凍土地溫特征參數應包括下列內容：
1 多年凍土的年平均地溫值；
2 多年凍土上限處地溫的年平均值、最高值、最低值；
3 建筑物基礎底面埋深處凍土地溫的年平均值、最高值、最低值等。
L.0.2 地溫特征參數可根據現場鉆孔一次性測溫資料，按下列公式計算：
1 地溫梯度ξ可按下式計算：
式中：td——測溫鉆孔底深度d處多年凍土的地溫；
tL——距離孔底3m～5m處的地溫；
L——孔底至計算深度處的距離。
2 上限處地溫年平均值tz、最高值tzmax、最低值tzmin，可按下列公式計算：
式中：hz——多年凍土上限埋深的多年平均值。
3 自上限起算的地溫年變化深度H可按下式計算：
式中：A0——年變化帶底部地溫的年振幅，采用0.1℃；
α——多年凍土導溫系數的平均值，m2／h；根據多年凍土的巖性成分、物理性質，按本規范附錄C查得，經加權平均計算確定；
τ——年周期(8760h)。
4 多年凍土年平均地溫tcp可按下式計算：
5 上限以下任意深度(自地面起算)hx處地溫的年平均值tx、最高值txmax、最低值txmin，可按下列公式計算：
式中：Ax——基礎底面埋深(自上限起算)H(H＝hx—hz)處地溫的年振幅(℃)。
Au——上限處地溫的年振幅，數值上等于上限處年平均地溫的絕對值。
L.0.3 按本規范第L.0.2條進行地溫特征參數計算時，應符合下列規定：
1 多年凍土上限處地溫的年振幅應等于年平均地溫的絕對值；
2 不同深度的年平均地溫隨深度應按線性變化，地溫年振幅隨深度增加應按指數規律衰減；
3 計算時不應計及土中水分無相變引起的地溫變化。
4 地溫梯度應按本規范公式(L.0.2-1)計算，應采用地溫年變化帶以下的地溫。采用的地溫計算的地溫年變化帶深度大于投入運算點的埋深時，應重新選點進行計算；
5 多年凍土上限埋深的多年平均值hz應根據實際勘探和調查資料確定；
6 在5m深度內鉆孔測溫點間距可為0.5m，5m深度以下測溫點間距宜為1.0m。
附錄M 凍土鉆探方法要點
M.0.1 鉆探前應確認和核對鉆孔位置、深度，并應按鉆探目的、要求，搜集有關凍土工程地質資料，同時應做好鉆探機具、設備等的準備工作。
M.0.2 鉆探設備的選擇，在滿足工程技術要求的前提下，應根據施鉆地區的交通條件和運輸工具確定，交通困難地區應輕裝。
M.0.3 凍土鉆探的巖芯管接頭應帶彈子或適宜的代用品。提鉆前應瞬時加壓，當提鉆發現巖芯脫落時，可改用直徑小一級的巖芯管鉆進取芯，所取巖芯直徑應滿足試驗要求。
M.0.4 巖芯管中取芯，宜使用錘擊鉆頭、熱水舜間加溫巖芯管外壁、空蹲巖芯管及緩慢泵壓退芯等方法。取出的巖芯應自上而下按順序擺放，并應標記好回次進尺、深度。
M.0.5 鉆孔應設置護孔管及套管，并應保持凍土層孔壁的穩定。護孔管及套管應固定在地表。起拔凍土鉆孔內的套管，宜采用振動拔管或用熱水對套管外壁加溫法，也可在原孔四周加鉆小口徑鉆孔輔以振動拔管。
M.0.6 因故不能連續鉆探時，應將鉆具及時提出。
M.0.7 凍土分層取樣送驗，應符合本規范第6章的要求。
附錄N 凍土地球物理勘探方法要點
N.0.1 地球物理勘探工作前應充分搜集該場地相關的凍土、地質資料及巖土物性參數，當資料缺乏時，應實測該地區凍土地球物理勘探巖土物性參數，并應分析研究凍土與周圍巖土體之間物性差異。
N.0.2 凍土地區地球物理勘探應選擇適宜凍土地區勘探的物探儀器，并應做好儀器、設備的標定、檢測、調試等工作。
N.0.3 凍土地區地球物理勘探應根據凍土類型和場地地球物理?xiàng)l件，選擇地球物理勘探方法。當采用單一的地球物理勘探方法無法達到勘探目的時，應采用綜合地球物理勘探方法開展工作。
N.0.4 地球物理勘探的探測深度范圍應根據勘探目的確定，地球物理勘探深度的范圍應大于勘探任務要求的深度范圍。
N.0.5 地球物理勘探測線、測點的布設，應根據凍土勘探的任務目的、精度要求，結合場地條件、巖土特性和地球物理勘探方法的特點綜合確定，在微地貌變化、地層、凍土現象發育及凍土條件變化較大的地段應予以加密。
N.0.6 外業勘探過程中應詳細了解場地地形、地物、地貌、植被、凍土特征、巖土性質、凍土現象和地下水情況，并應對場地附近影響地球物理勘探工作的因素進行詳細記錄。
N.0.7 在高寒、高海拔地區進行凍土地球物理勘探時，應選擇適應當?shù)貧鈮簹夂驐l件的性能穩定的儀器，工作期間還應對所使用的儀器定期標定，發現問題應及時檢測、調試。
N.0.8 冬季地表凍結時，地球物理勘探作業宜選擇無須接地或?qū)拥貤l件要求不高的方法。
N.0.9 對所取得的地球物理勘探資料應結合場地條件、凍土特征、凍土發育情況及場地干擾等因素綜合解譯，必要時應采用挖探、鉆探等手段驗證。
附錄P 凍土室內單軸壓縮試驗要點
P.0.1 施加的應變速率應采用0.1％／分和1.0％／分恒應變速率。只用一種試驗速率時，應采用1.0％／分。
P.0.2 試驗的加荷，可按表P.0.2給出的四種恒載荷進行，并應連續試驗直到出現破壞，或到試樣應變達20％；在低應力情況下進行蠕變試驗，應直到應變速率接近于零。
表P.0.2 蠕變試驗的恒載荷量
| 試驗號 | 1 | 2 | 3 | 4 |
| 應力水平 |
0.7q | 0.5q | 0.3q | 0.1q |
注：q為以1％／分的恒應變速率(按試樣初始高度計)進行單軸壓縮試驗確定的壓縮強度。
P.0.3 試驗溫度應符合下列規定：
1 非鹽漬化凍土試樣的試驗溫度應為—2℃、—5℃和—10℃；
2 鹽漬化凍土的試驗溫度應采用—5℃或更低的溫度；
3 當土的試驗溫度低于—2℃時，試驗溫度的變化應小于±0.2℃；當土的試驗溫度等于或高于—2℃時，試驗溫度變化應小于±0.1℃。
P.0.4 試驗的試樣應為圓柱體，高徑比不應小于2，試樣的最小直徑不應小于試樣中最大顆粒尺寸的10倍。
P.0.5 凍土無側限壓縮試驗的試樣端部應采用潤滑載板，并應在試驗方法中對載板潤滑方法及尺寸予以說明。應變儀應附設在試樣上直接測量試樣的軸向應變。蠕變試驗也應采用潤滑載板。
P.0.6 試驗系統剛度與試樣剛度比不應小于或等于5，可直接在試樣上測變形量。
P.0.7 試驗報告應包括下列內容：
1 土的物理性質參數，應包括凍土的類別、描述、顆粒成分、液限、塑限、含冰率、含水率、干密度、土顆粒比重、飽和度和鹽漬度等。
2 試樣制備，應包括原狀與重塑土樣的制備。原狀土樣應記錄直徑、長度和天然密度；重塑土樣應記錄壓實方法、保水方法和凍結條件等。
3 試驗條件，應包括試驗溫度、試樣端部條件和加載條件。試驗溫度應記錄平均溫度、溫度波動范圍和溫度變化過程；試樣端部條件應記錄試樣端部修整平直情況、潤滑或不潤滑類型、材料和尺寸等；加載條件應記錄加載設備和端帽的柔量校正、加載設備的剛度、外加恒應變速率、應力水平和達到最大應力水平的時間周期等。
4 計算結果，應包括應力、荷載、軸向應變、徑向應變、單軸壓縮蠕變參數和蠕變曲線等。
