1 總 則

1.0.1 為在吹填土地基處理的勘察、設計、施工和質量檢驗中貫徹執行國家的技術經濟政策，做到安全適用、技術先進、經濟合理、保證質量、保護環境，制定本規范。

1.0.2 本規范適用于吹填土地基處理的勘察、設計、施工和質量檢驗。

1.0.3 吹填土地基處理應堅持因地制宜、就地取材和節約資源的原則。

1.0.4 吹填土地基處理除應符合本規范外，尚應符合國家現行有關標準的規定。

2 術語和符號

3 基本規定

3.0.1 吹填場地應根據所在區域的土地和水域開發規劃及吹填區的工程用途進行設計、施工。

3.0.2 在選擇吹填土地基處理方案前，應完成下列工作：
1 搜集已有的取土區和吹填區的巖土工程勘察資料、吹填場地的功能分區；
2 根據工程要求確定地基處理的目的、范圍和各項技術經濟指標等；
3 了解當?shù)氐鼗幚斫?jīng)驗、施工條件和應用效果等；
4 了解吹填區的環境情況，調查鄰近建筑、地下工程和有關管線等情況。

3.0.3 吹填土地基處理方法應按下列步驟確定：
1 應根據使用要求、荷載大小，結合土層結構、土質條件、地下水特征和環境情況等因素進行綜合分析，初步選擇可行的處理方案，當工程條件差異較大時宜分區進行初選；
2 對初步選出的各種地基處理方案，分別從加固原理、適用范圍、預期處理效果、耗用材料、施工機械、工期要求和對環境的影響等方面進行技術經濟分析和對比，選擇吹填土地基處理方法；
3 對已選定的吹填土地基處理方法，應進行現場試驗、試驗性施工及測試，檢驗設計參數和處理效果；當設計參數與試驗結果不符時，應及時修改設計參數及處理方法。

3.0.4 確定吹填土場地的設計標高時，除應滿足工程需要外，尚應預留吹填土場地在形成過程中的沉降量、下臥層的沉降量、施工期間及施工完成后的固結沉降量。

3.0.5 吹填土地基處理的設計計算應按承載能力極限狀態驗算地基承載力及穩定性，同時應按正常使用極限狀態驗算地基變形。

3.0.6 施工中應進行監測，當出現異常情況時，應及時會同有關部門妥善解決。施工結束后應進行工程質量檢查和驗收。

3.0.7 對于含鹽量較高及有機質含量較高的吹填土地基，應評價其處理后對基礎耐久性的影響。

4 吹填場地形成

5 吹填場地勘察

6 壓 實 法

7 堆載預壓法

8 真空預壓法

9 強 夯 法

10 振動水沖法

11 固 化 法

12 電滲排水法

附錄A 預壓地基固結度、沉降量及穩定驗算計算方法

A.0.1 瞬時加荷條件下，地基的平均總應力固結度、豎向平均應力固結度和徑向平均應力固結度可按下列公式計算：

式中：U_rz——地基的平均總應力固結度；
U_z——地基的豎向平均應力固結度；
U_r——地基的徑向平均應力固結度；
γ_ab——排水面應力與不透水面應力之比，雙面排水時γ_ab＝1；
T_v——時間因子；
C_h——地基徑向(水平)固結系數(cm²／s)；
t——固結時間；
F(n)——井徑比因子；
d_e——塑料排水板徑向排水范圍的等效直徑；
C_v——地基豎向固結系數(cm²／s)；
H——排水面至不透水面的垂直距離，對雙面排水為土層厚度之半，對單面排水為土層厚度；
n——井徑比；
d_w——塑料排水板的等效換算直徑；
α₁——換算系數，正三角形布置時取1.05，正方形布置時取1.13；
d——相鄰塑料排水板中心間距；
α₂——換算系數，無試驗資料時可取0.75～1.00；
b——塑料排水板的寬度；
δ——塑料排水板的厚度。

A.0.2 分級加荷條件下，地基在某時刻的平均總應力固結度(圖A.0.2)可按下式計算：

式中：U_rz——地基在t時刻的平均總應力固結度；
m——加荷級數；
——瞬時加荷條件下，對應于第i級荷載t時刻的平均總應力固結度；
t——計算應力固結度的時間；
T⁰_i——第i級荷載加荷的起始時間；
T^f_i——第i級荷載加荷的終了時間，當計算加荷期間的應力固結度時，T^f_i應改為t；
P_i——第i級預壓荷載(kPa)，當計算加荷期間的應力固結度時，式中P_i應為△P_i，△P_i為對應于第i級荷載加荷期間t時刻的荷載增量。

圖A.0.2 分級加荷固結過程示意圖

A.0.3 當?shù)鼗领`敏度較高、塑料排水板間距較小或塑料排水板打設深度較大時，應計算井阻與涂抹效應對地基應力固結度的影響，可按下列公式計算：

式中：U_r——地基的徑向平均應力固結度；
β_r——軸對稱徑向排水固結參數；
t——固結時間；
J——涂抹因子，當不大于0.4時，固結度可按無涂抹影響計算；
G——井阻因子；
d_e——塑料排水板徑向排水范圍的等效直徑；
k_h——地基水平滲透系數(cm／s)；
k_s——涂抹層水平滲透系數(cm／s)，宜用擾動土按常規試驗方法測定，無試驗資料時，滲透系數比k_h／k_s可取1.5～8.0，對I_p≥30的均質高塑限黏土取1.5～3.0，對非均質粉質黏土取3.0～5.0，對非均質并具有粉土或細砂微層理結構的可塑性黏土取5.0～8.0；
λ——涂抹比，可取1.5～4.0，施工對地基土擾動小時取低值，擾動較大時取高值；
q_h——單位水力梯度下，單位時間地基中滲入塑料排水板的水量(cm³／s)；
q_w——塑料排水板豎向通水量(cm³／s)；
F_s——安全系數，L≤10m時取4，10m＜L≤20m時取5，L＞20m時取6；
L——塑料排水板打設深度；
d_w——塑料排水板的等效換算直徑。

A.0.4 計算地基某時刻的沉降宜采用應變固結度。土層某時刻的應力固結度與應變固結度可按下列公式轉換：

式中：U′_rz——瞬時加荷條件下t時刻土層平均應變固結度；
U_rz——瞬時加荷條件下t時刻土層平均應力固結度；
p₀、e₀——天然地基土層中點處的初始有效應力(kPa)及對應的孔隙比，對于分級加荷本級加載情況，p₀、e₀分別為本級加荷之前土層中點處的豎向有效應力(kPa)和其對應的孔隙比；
p_t、e_t——固結過程中t時刻地基土層中點處的有效應力(kPa)及對應的孔隙比；
p_f、e_f——完全固結時，地基土層中點處的有效應力(kPa)及對應的孔隙比，對于j級加荷情況，；
k_m——R_m＝σ_z／σ_s，σ_z為由上覆荷載產生的地基土層中點處的豎向附加應力(kPa)，σ_s為天然地基土層中點處的自重壓力(kPa)；對于j級加荷情況，σ_s為加荷前土層中點處的豎向有效應力(kPa)。

A.0.5 對于正常固結的地基，預壓荷載下地基的沉降量計算應符合下列規定：
1 預壓荷載下地基的最終豎向沉降量可按下式計算：

式中：S_d∞——地基的最終沉降量設計值；
m_s——經驗系數，無地區經驗可取1.0～1.3，荷載較大、地基較軟時取高值；
e_0i——第i土層在平均自重壓力設計值作用下壓縮穩定時的孔隙比設計值，可取均值；
e_1i——第i土層在平均最終壓力設計值作用下壓縮穩定時的孔隙比設計值，可取均值；
h_i——第i土層厚度，當土層厚度較大時宜劃分若干小層；
n——計算壓縮土層的分層數量。
2 沉降量計算時，受壓層的計算深度可取附加應力與自重應力的比值為0.1時的深度。

A.0.6 預壓加荷期間的整體穩定驗算應符合下列規定。
1 整體穩定驗算宜采用圓弧滑動法(圖A.0.6)，按下列公式計算：

式中：γ₀——重要性系數?？筛鶕?jù)吹填土地基上后續要建設建筑物或構筑物的安全等級一級、二級、三級分別取1.1、1.0、0.9；
M_sd——作用于危險滑動面上滑動力矩的設計值(kN·m／m)；
γ_R——抗力分項系數；
M_RK——危險滑動面上抗滑力矩的標準值(kN·m／m)；
γ_s——綜合分項系數，可取1.0；
x_R、z_R——圓心的水平、垂直坐標值；
x_i、h_i——第i土條滑動面上中點的水平、垂直坐標值；
W_ki——第i土條重力標準值(kN／m)，可取均值，零壓線以下用浮重度計算；當有滲流時，滑動力矩設計值M_sd中計算低水位以上零壓線以下部分的重力標準值用飽和重度計算；
q_ki——第i土條頂面的可變作用標準值(kN／m²)，宜按現行行業標準《港口工程荷載規范》JTJ 215確定；
b_i——第i土條寬度；
u_ki——第i土條滑動面上超靜孔隙水壓力標準值(kPa)，可取均值；
φ_ki c_ki——分別為第i土條滑動面上的固結快剪內摩擦角(°)和黏聚力(kPa)標準值，可取均值；
h′_i——第i土條滑動面上中點的一階導數值。

圖A.0.6 穩定驗算示意圖

2 當采用十字板剪切強度或三軸不固結不排水剪強度等總強度時，式A.0.6-2和式A.0.6-3中相應土體強度指標應采用十字板剪強度或其他總強度標準值，超靜孔隙水壓力標準值取零。
3 最小抗力分項系數宜采用表A.0.6中的低值。

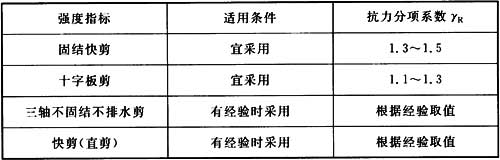

表A.0.6 抗力分項系數

4 下一級堆載高度計算宜考慮地基土在已經施加荷載下的強度增長。對于正常壓密的黏性土，地基土強度增量的標準值可按下式計算：

式中：△S_uk——地基土強度增量的標準值(kPa)；
U_rz——地基的平均總應力固結度；
σ_zk——地基豎向附加應力標準值(kPa)；
φ_cq——固結快剪內摩擦角標準值(°)，可取均值。

附錄B 預壓地基最終沉降量及固結度推算

B.0.1 地基的最終沉降量可根據實測沉降資料按下列公式推算：

式中：S_t——滿載時間t的實測沉降量；
S₀——滿載開始時的實測沉降量；
t——滿載預壓時間，從滿載時刻算起；
S_∞——最終沉降量；
α、β——計算參數，根據實測資料確定(圖B.0.1)。

圖B.0.1 α、β值確定示意圖

B.0.2 地基的應變固結度可根據實測沉降資料按下式推算：

式中：U′_rz——t時刻地基應變固結度；
S_t——t時刻的實測沉降量；
S_∞——最終沉降量。

B.0.3 地基的應力固結度可根據實測孔隙水壓力資料按下式推算：

式中：U_rz——地基應力固結度；
△u——預壓過程中孔隙水壓力消散值(kPa)；
P——預壓荷載(kPa)；
u₀——預壓前超靜孔隙水壓力(kPa)。
