GB/T 15560-1995 流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法 （完整版）
1 主題內容與適用范圍
1 主題內容與適用范圍
本標準規定了流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法。
本標準適用于流體輸送用各種類型的熱塑性塑料管材和熱固性增強塑料管材。
2 引用標準
2 引用標準
GB 8806 塑料管材尺寸測量方法
3 術語
3.1 破壞：是指通過試樣內的液體，其壓力連續損失。破壞可以是下面的一種形式，也可以是下面幾種形式的結合。
a. 韌性破壞：是指試樣破裂時伴隨發生塑性變形或局部出現球形膨脹現象。
注：由于長期應力引起的蠕變而導致的試樣微小膨脹不屬于韌性破壞。
b. 脆性破壞：是指試樣在破裂區域沒有明顯材料變形，諸如：延伸、縮頸等。此時試驗壓力不出現屈服現象，試樣瞬時破裂，壓力快速下降為零。
c. 滲漏和滲出：是指在壓力作用下，試樣內的液體通過管壁微小的破裂處滲出。此時若降低試驗壓力，通常能使管材試樣不出現液體流失現象。
4 試驗原理
4 試驗原理
該試驗方法分為瞬時爆破試驗和耐壓試驗兩種試驗型式：
瞬時爆破試驗是指對給定的一段塑料管材試樣，快速地、連續地對其內部施加液體壓力作用，使試樣在短時間內破裂。讀取試樣破裂時的壓力值，計算其環向應力。
耐壓試驗是指對給定的一段塑料管材試樣，在給定的時間內，使其承受規定的恒內壓作用，觀察試樣是否發生破壞現象。試驗壓力值和試驗時間由管材的產品標準確定。
5 密封接頭
5 密封接頭
密封接頭安裝在試樣兩端，合理的設計接頭，使其與試樣和壓力裝置密封連接。安裝在試樣上的接頭，不能使試樣承受軸向作用力。也不能對試樣構成損壞。
推薦采用附錄A(參考件)的密封接頭。
6 試驗裝置
6.1 恒溫控制系統
恒溫系統由恒溫槽，流體循環或攪拌裝置，加熱和溫度控制裝置等組成。無論恒溫槽內的加熱介質是水、空氣或其他流體，溫度均保持在±2℃的偏差內。
6.4 計時裝置
計時器的精度在±2％以內。
7 試樣
7.1 試驗樣品表面不應有可見的裂紋、劃痕和其他影響試驗結果的缺陷。試樣兩端應平整并與管的軸線垂直。
7.2 試樣長度：除產品標準另有規定外，試樣在兩個密封接頭之間有效長度L應符合下表規定。
| L |
|
| 公稱外徑D＜160mm |
L=5D,但不小于300mm |
| 公稱外徑D≥160mm |
L=3D,但不小于760mm |
7.3 試樣數量
在同一試驗條件下，試樣數量不少于5個?；蚋鶕?jù)產品標準的規定確定試樣數量。
8 試驗條件和預處理
8.1 試驗溫度按產品標準規定的試驗條件進行。
8.2 試樣內部必須施加液體壓力。例如水。如果采用其他液體必須保證該液體對試樣不起侵蝕作用。
8.3 試樣外部可以是液體環境，也可以是氣體環境。外部環境的溫度要求與試樣內部液體溫度相同。
8.4 試樣在施加壓力之前應進行預處理。預處理溫度與試驗溫度相同。預處理時間應使試樣達到試驗溫度為止。對于23℃條件下的試驗，當將試樣浸在液體中，預處理時間不少于1 h。當將試樣置于氣體介質中，預處理時間不少于16 h。
9 試驗步驟
9.1 將密封接頭安裝在試樣上，將每個試樣都充滿試驗溫度下的液體，排除試樣內的空氣，然后按照8.4條進行預處理。
9.2 將試樣連接到壓力裝置上，并把試樣支撐好，以防止由于管子和接頭的重量引起試樣彎曲和偏移(支撐不能使試樣縱向和徑向受束縛力)。
9.3 對試樣施加試驗壓力
9.3.1 瞬時爆破試驗時，連續均勻地、快速地對試樣施加壓力，并同時開始計時直至試樣破裂為止。如果試樣在小于60 s內破裂，則降低施壓速度，重復試驗，直到試樣在60～70 s內破裂為止。記錄試樣破裂時的壓力和時間及試樣的破裂狀態。
9.3.2 耐壓試驗時，連續均勻地把試樣壓力施加到給定值，然后開始計時。在整個試驗過程中。保持壓力恒定并符合6.2.1條要求。達到規定時間后，記錄試驗結果和試樣破裂狀態。
9.4 當破壞出現在距接頭一個直徑長度內時，如果有理由確認破壞是由樣品本身存在某種缺陷造成的，該試樣有效。否則另取試樣重新試驗。
10 計算
10.1 如果需要計算管材的環向應力時，應按下式進行計算：
δ = P （D- t）/2t
式中：δ――環向應力，MPa；
P――試驗壓力，MPa；
D――平均外徑，mm(對于熱固性增強管，外徑不包括非增強層)；
t――最小壁厚，mm(對于熱固性增強管，采用最小增強層壁厚)。@10.2 當試驗壓力值以環向應力δ值給出時，如無特殊說明，試驗壓力P按式(1)計算得出。@10.3 管材試樣尺寸測量按GB 8806進行。
11 試驗報告
11.1 試驗樣品的說明：包括制造廠、材料類型、產品代號、產品規格等。
11.2 試樣的公稱直徑、平徑外徑、最小壁厚、試樣在二個接頭之間的有效長度L。
11.3 試驗溫度、試驗環境介質和密封接頭類型。
11.4 每個試樣的試驗結果
對于瞬時爆破試驗，應寫出爆破壓力、爆破時間和試樣破裂狀態。
對于耐壓試驗，應寫出試驗壓力、試驗時間和試驗結果(試樣是否破裂或破裂狀態)。
11.5 不符合標準的任何操作以及試驗中和試驗后暴露出的異?，F(xiàn)象。
附錄A 密封接頭(參考件)

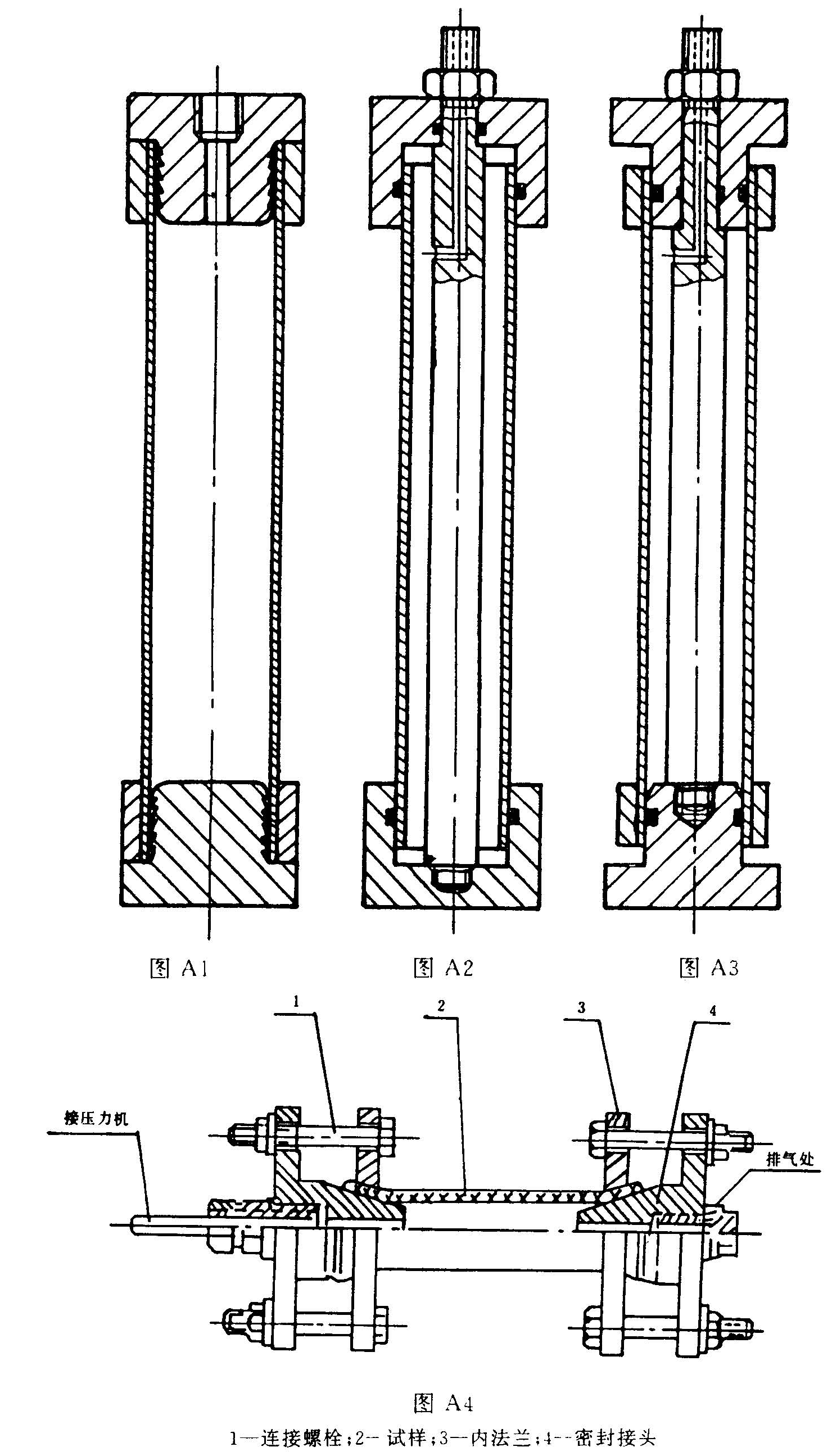

A1 圖A1將接頭硬性連接到試樣上，下端接頭的重量由試樣攜帶，并承受反壓力。
該類型接頭適用于管徑圓度較好的硬管。例如PVC、PP等管材。
A2 圖A2將帶有環型密封圈的密封接頭安裝在試樣的外表面。通過試樣內部的一個金屬桿與另一端的密封接頭相連接。試樣能夠在兩個接頭之間做一定量的縱向移動，壓力通過金屬桿空心一端施加到試樣上。
該類型接頭適用于管徑圓度較好的硬管。例如PVC、PP和雙壁波紋管等。
對于波紋管密封圈、金屬接頭和試樣的裝配形式見圖A7。
A3 圖A3把帶有環型密封圈的密封接頭安裝在試樣的內表面，通過一個金屬桿與另一端的密封接頭相連接。試樣能在兩個接頭之間做一定量的縱向移動。
該類型接頭適用于管徑圓度較好的硬管。例如PVC、PP等管材。
A4 圖A4將試樣兩端分別浸在120～130℃的油浴中加熱至軟，然后套上帶斜度堵頭的內法蘭和帶有相同斜度的外法蘭。用螺栓拴住均勻緊固好。依次安裝好另一個密封接頭。試驗壓力通過密封接頭施加到試樣上。
該類型接頭適用于厚壁且管徑不圓度較大的硬管和軟管。例如PE、PVC等熱塑性塑料管材。

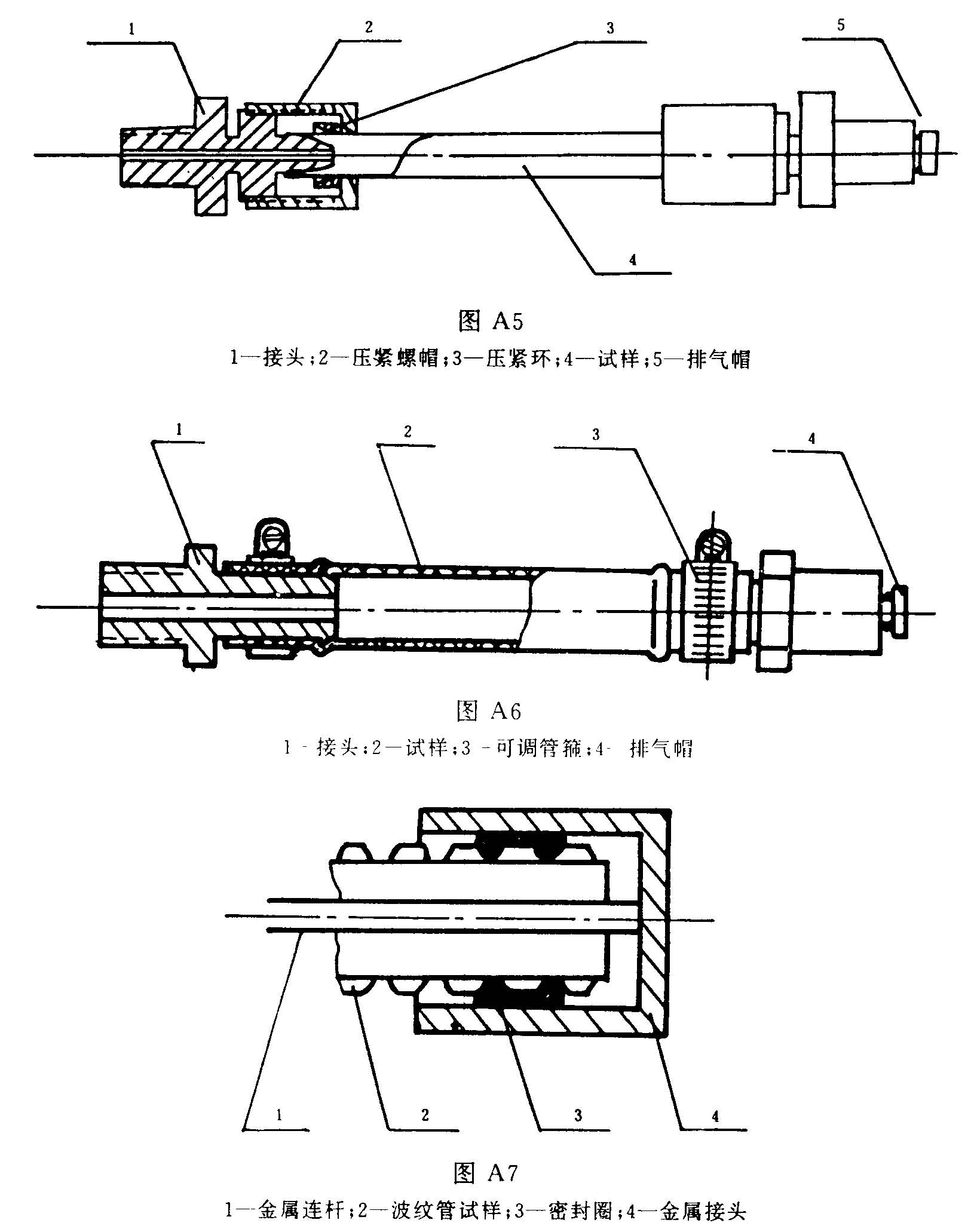

A5 圖A5將試樣插套到錐度管堵頭上。并在管子外面套上帶錐度的管套。然后套上螺帽，與堵頭的螺紋相擰緊。試驗壓力從另一接頭加到試樣上。
該類型接頭適用于各種塑料軟管。例如軟PVC管、PE管、尼龍管，軟PVC夾網管等。
A6 圖A6將試樣緊套在管接頭上，套上管箍。然后用電熱吹風器對其表面均勻加熱吹風。使其變軟，同時擰緊管箍。試驗壓力從另一接頭加到試樣上。
該類型接頭適用于薄壁PE管，軟PVC管、軟PVC夾網管等。
附錄B 氣體加壓系統(參考件)

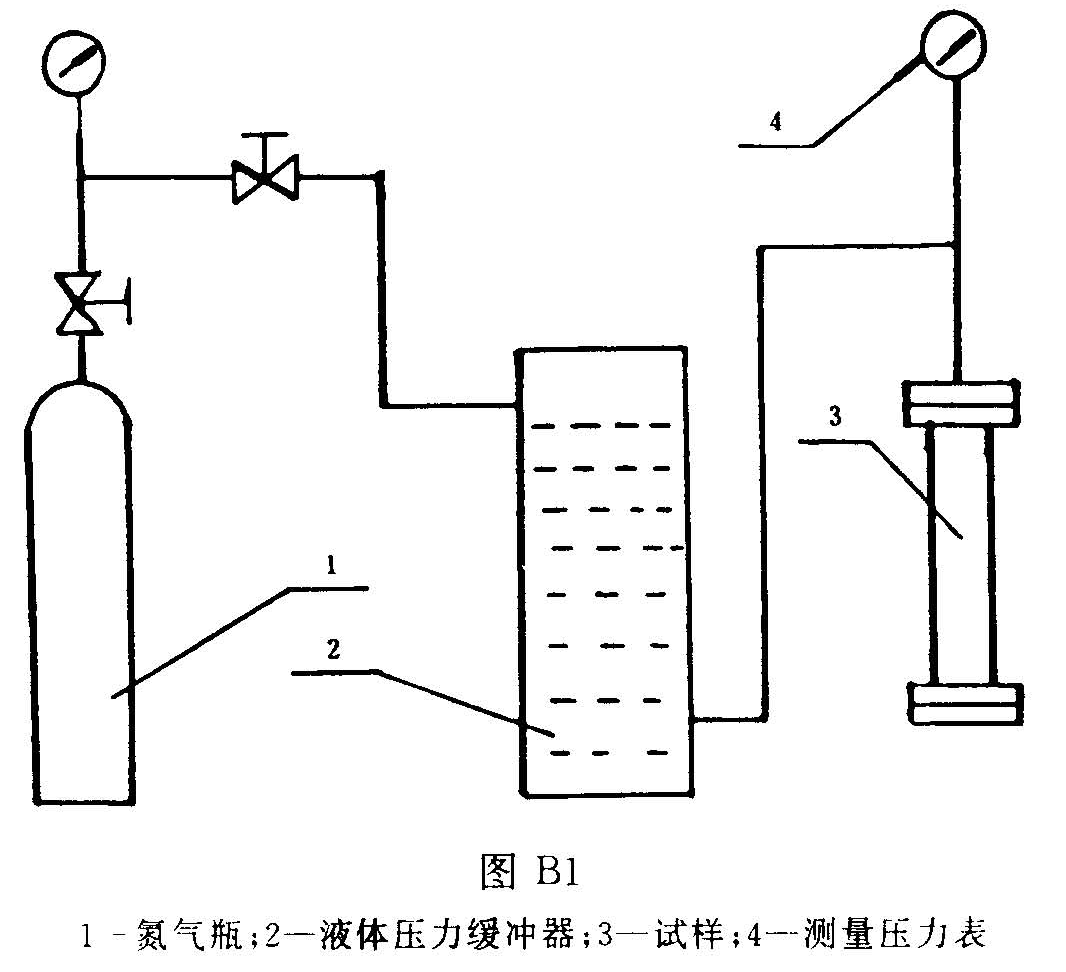

B1 如圖B1所示，利用壓縮空氣.例如氮氣對液體壓力緩沖器施加壓力，再通過緩沖器中的壓力液體對試樣加壓。
