GBT 18431-2001 蒸汽和熱水溴化鋰吸收熱水機組 （完整版）
1 范圍
1 范圍
本標準規定了蒸汽和熱水型溴化鋰吸收式冷水機組(以下簡稱機組)的定義、型式與基本參數、技術要求、試驗方法、檢驗規則、標志、包裝和貯存等。
本標準適用于空調或工藝用蒸汽和熱水型單、雙效溴化鋰吸收式冷水機組。蒸汽和熱水犁溴化鋰吸收式熱泵亦應參照使用。
2 引用標準
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最薪版本的可能性。
GB 151―1999 管殼式換熱器
GB 9969.1―1998 工業產品使用說明書 總則
GB／T 13306―1991 標牌
GB／T 1436―1993 工業產品保證文件 總則
GB 1836l一2001 溴化鋰吸收式冷(溫)水機組 安全要求
JB／T 4330一1999 制冷和空調設備噪聲的測定
JB／T 7249―1994 制冷沒備術語
3 定義
3.1 溴化鋰吸收式冷水機組 lithium bromide absorption water chiller
以水為制冷劑，溴化鋰溶液為吸收劑，在發生器或高壓發生器通以加熱源，構成吸收式制冷循環，制取冷水的設備。
3.2 溴化鋰吸收式熱泵 lithium bromide absorption heat pump
以水為制冷劑，溴化鋰溶液為吸收劑，在發生器或高壓發生器通以加熱源，由蒸發器吸收熱源水中的熱量，轉移到吸收器和冷凝器熱水中的設備。
3.3 加熱源耗量 consumption of heat source
機組所消耗的加熱源的流量，單位：kg／h。
3.4 加熱源耗熱量 heat consumption of heat source
加熱源耗量換算成的熱量值，單位：kw。
3.5 性能系數(COP) coefficient of performance(COP)
制冷量除以加熱源耗熱量與消耗電功率之和所得的比值。
4 型式與基本參數
4.2 型號
機組的型號表示方法見附錄G(提示的附錄)。
5 技術要求
5.2 機組成套設備組成

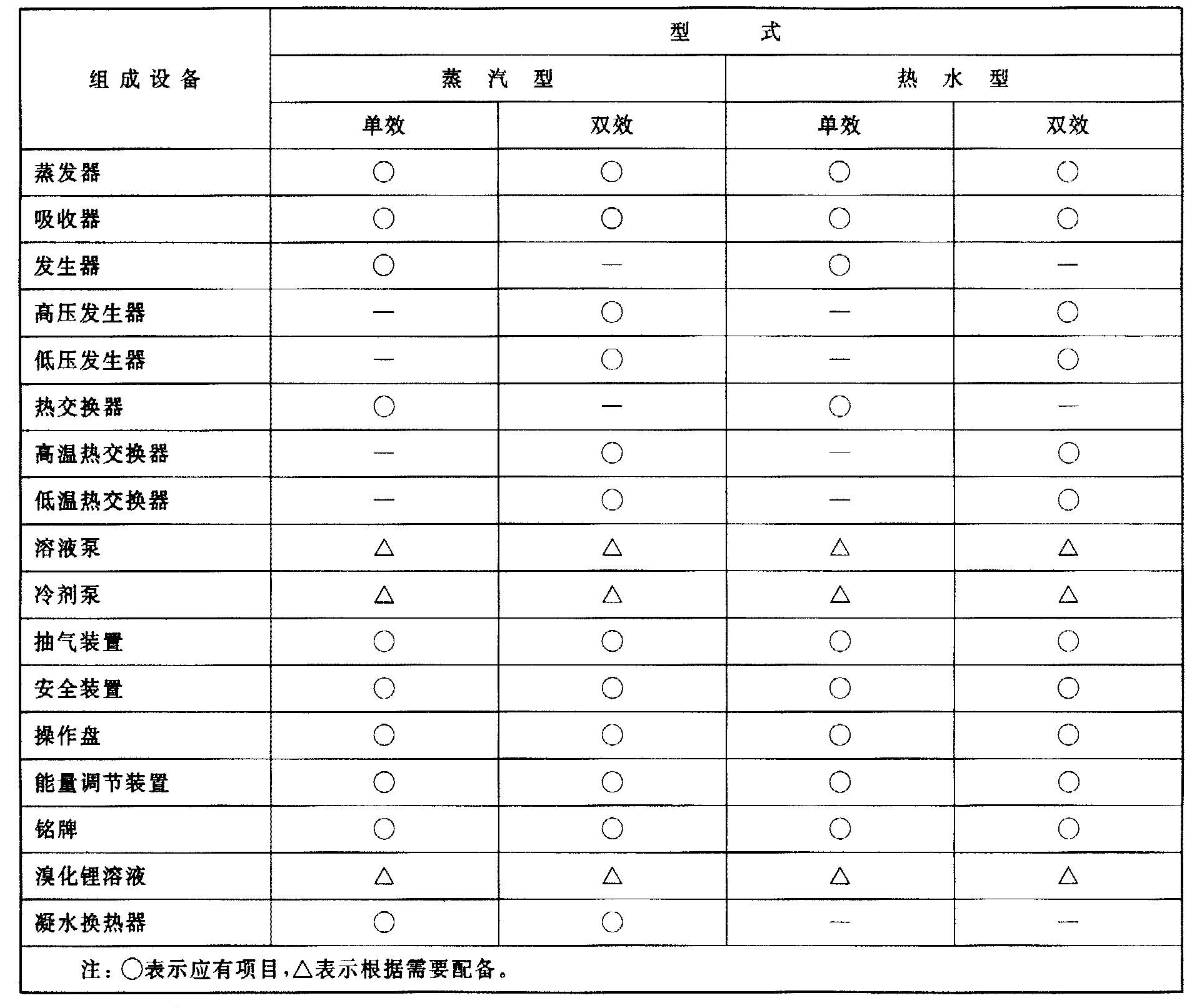

杌組成套設備的組成按表2的規定。
表2 成套設備組成
6 試驗方法
7 檢驗規則
7.1 出廠檢驗
每臺機組均應做出廠檢驗，檢驗項目按表5的規定。
7.2 型式檢驗
新產品或定型產品作重大改進對性能有影響時，第一臺產品應做型式檢驗。檢驗項目按表5的規定。

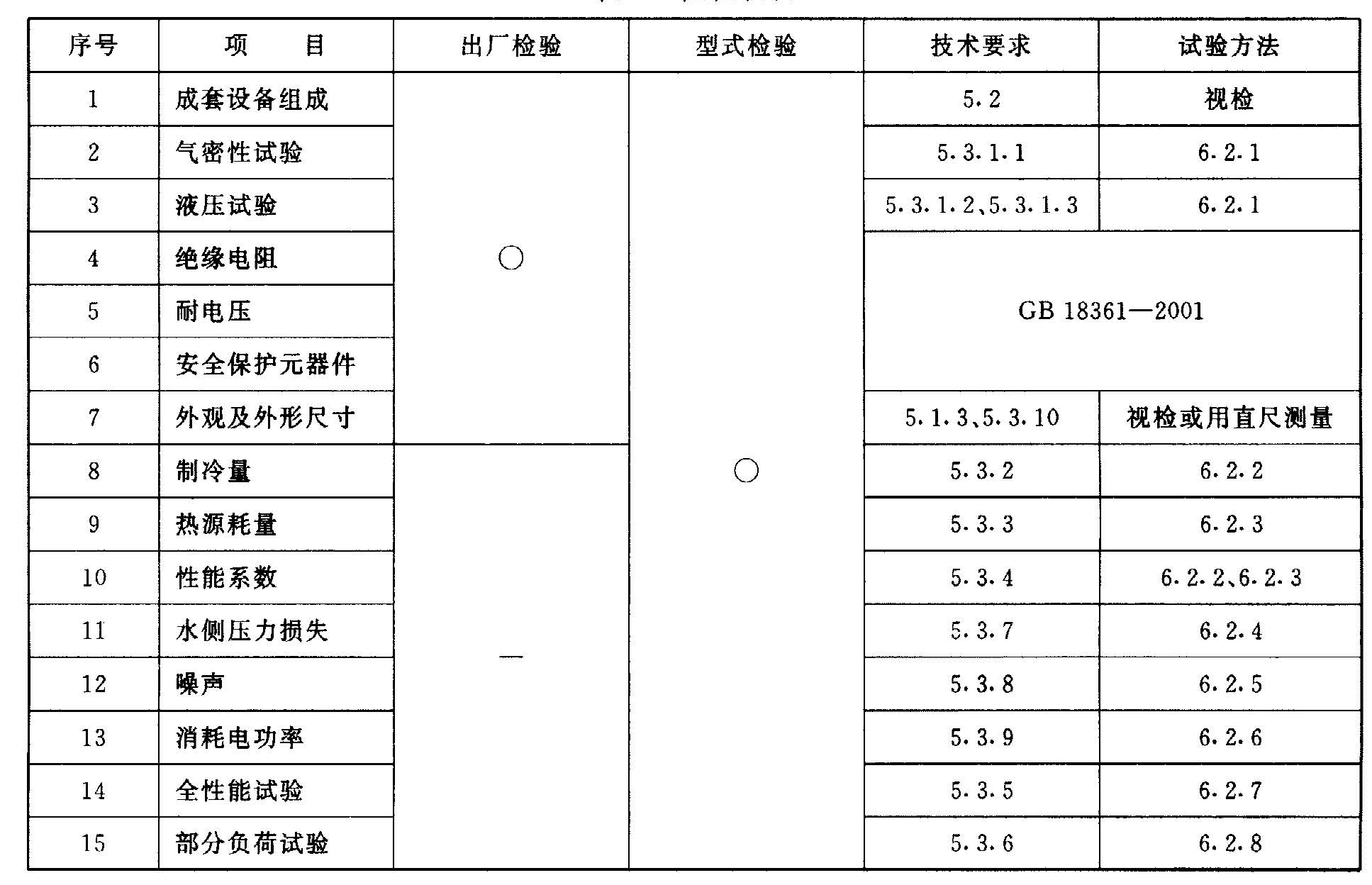

表5 檢驗項目
8 標志、包裝和貯存
8.2 包裝
機組外露的不涂漆表面應采取防銹措施，螺紋接頭用螺塞堵住，法蘭孔用盲板封蓋。
附 錄 A
A1 溴化鋰溶液技術要求見表Al。

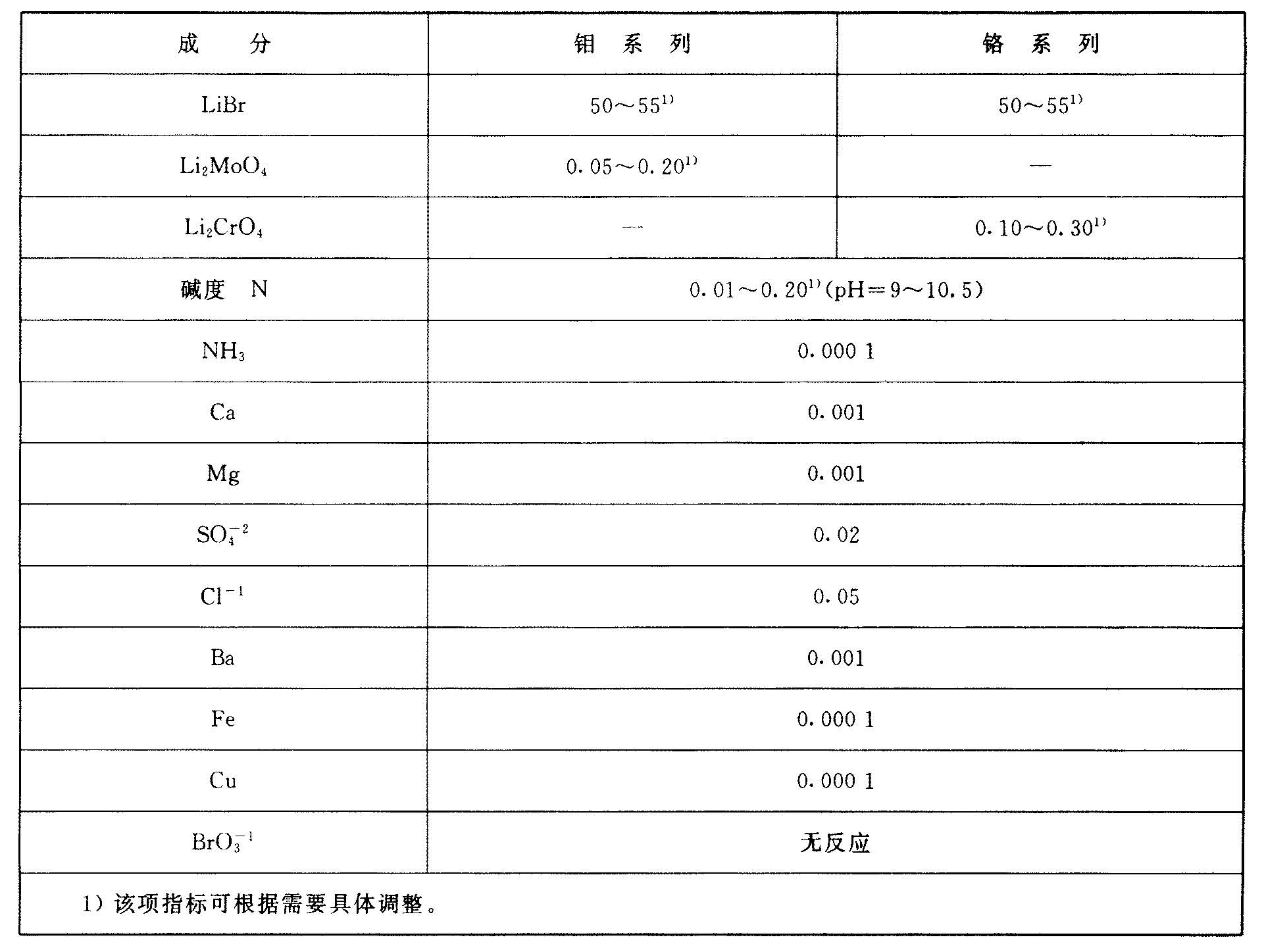

表A1 溴化鋰溶液技術要求 ％
附 錄 B
B1 機組的制冷量，通過測定機組蒸發器冷水的流量和進、出口溫度來求得。

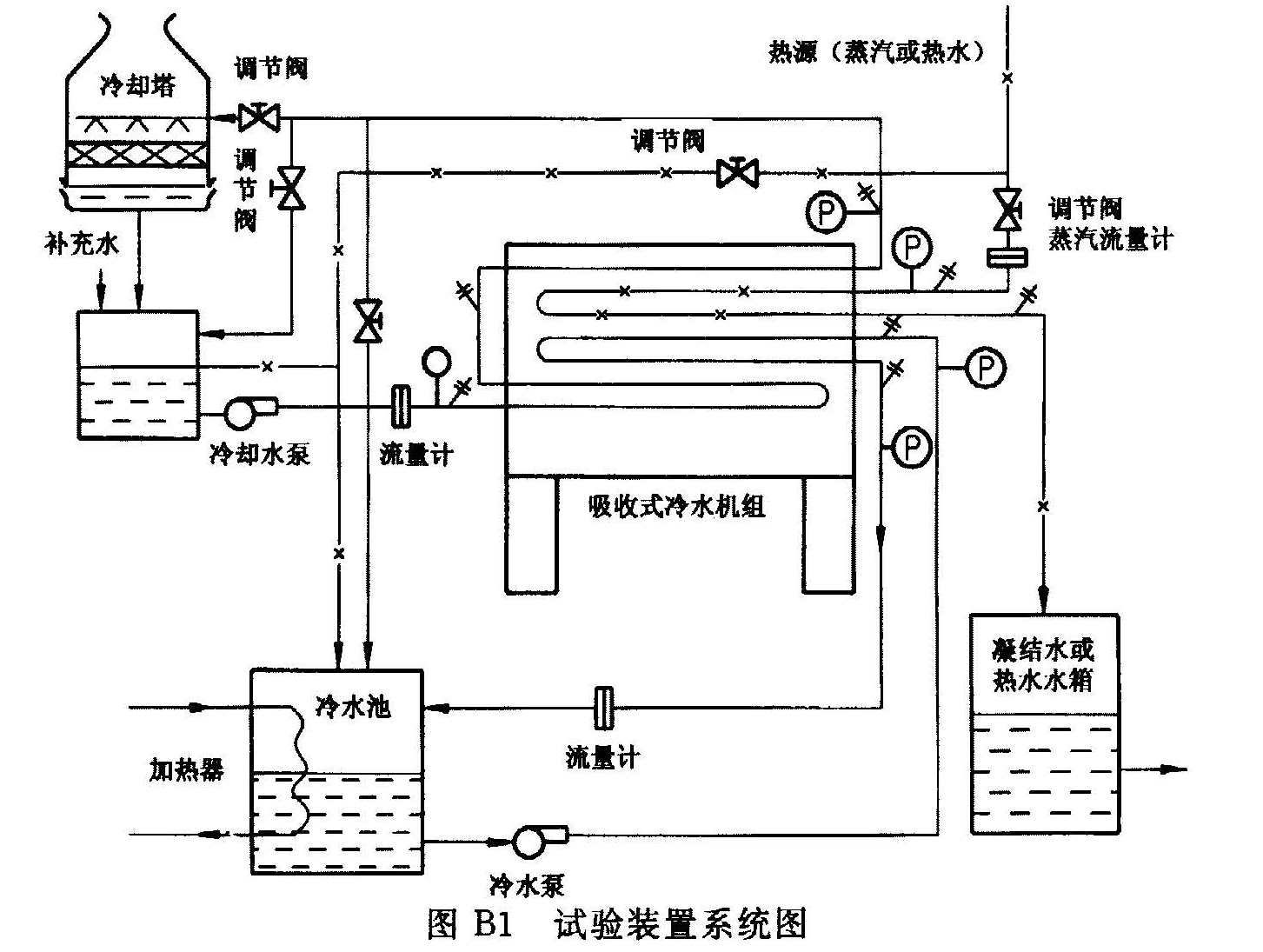

B2 試驗裝置如圖B1所示。試驗裝置中應裝有穩定流量和水溫的設備(如調節水箱、加熱器、閥門等)。
試驗所得的制冷量，可由熱量旁通法予以平衡，小型機組可由加熱器予以消耗。
測量熱源耗量時，應用兩種流量計予以校核。熱源為蒸汽時，可使用凝結水箱按附錄C(標準的附錄)由容積法求流量。
B3 試驗前的準備工作如下：
――排除機組中的不凝性氣體，確認機組無泄；
――溴化鋰溶液量、濃度和添加辛醇量應按設計規定充注；
――機組各閥門、儀表、安全保護裝置應調整妥當；
――排除試驗裝置水配管內的空氣，確認管內充滿水；
――采用適當措施，使進口工作蒸汽處于過熱狀態，過熱度為10～20℃。
――機組使用的冷卻水和補充水水質應符合附錄D的規定。
B4 試驗數據應在工況穩定后進行測量，每隔15 min測一次，連續記錄不少于三次的平均值為計算依據，各數據應同時測取。試驗參數的允許偏差應符合表B1的規定。

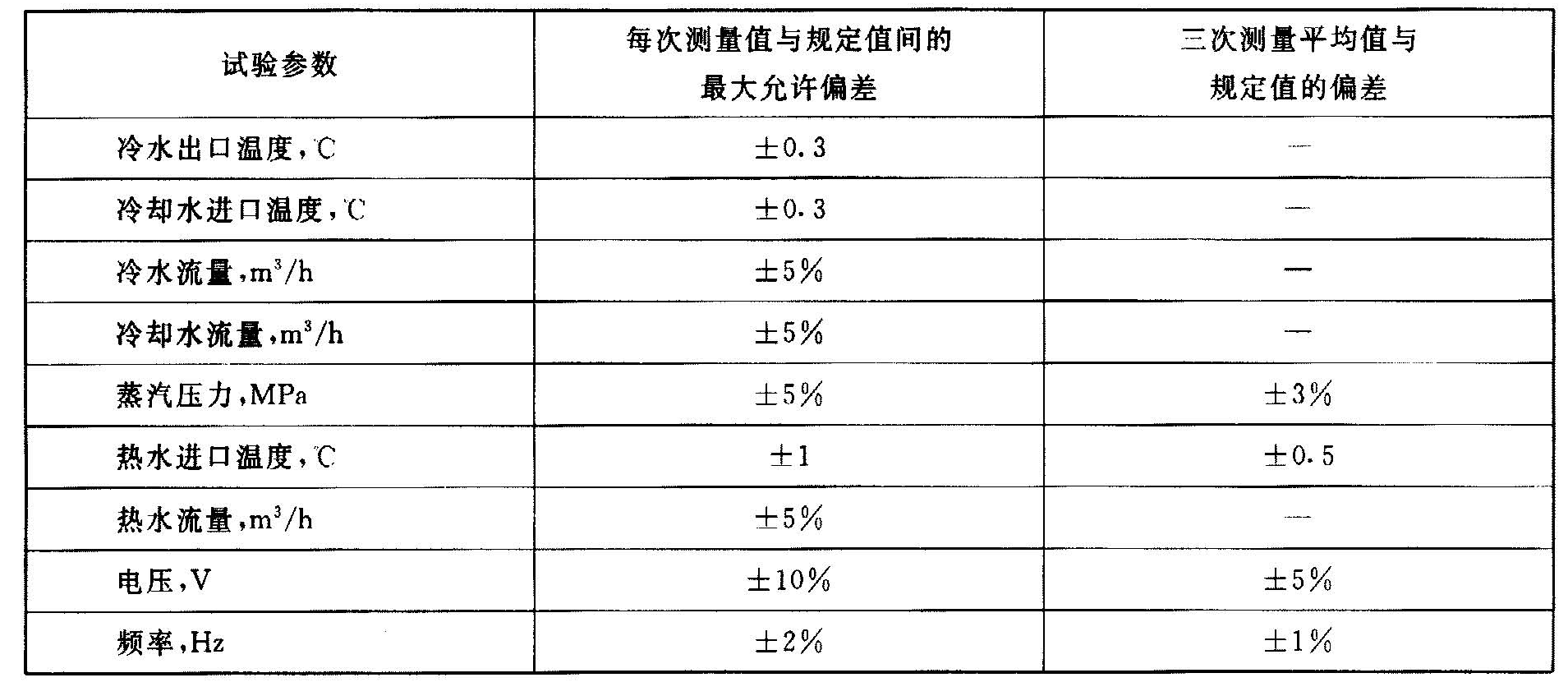

表B1 試驗參數的允許偏差
B5 每次測量的數據應用熱平衡法校核，其偏差應在±5％以?xún)?nèi)。
B6 試驗時應記錄的試驗數據如下：
a)蒸發器：
1)冷水進口溫度，℃；
2)冷水出口溫度，℃；
3)冷水流量，m3／h。
b)吸收器、冷凝器：
1)冷卻水進口溫度，℃；
2)冷卻水出口溫度，℃；
3)冷卻水流量，m3／h。
c)高壓發生器或發生器：
1)蒸汽時：蒸汽流量，kg／h；
蒸汽凝結水溫度，℃；
蒸汽溫度，℃；
蒸汽壓力，MPa；
2)熱水時：熱水流量，m3／h；
熱水進口溫度，℃；
熱水出口溫度，℃。
d)電動機和控制回路消耗電功率，KW。
e)產品型號、出廠編號。
f)試驗地點的環境溫度，℃。
g)試驗地點、試驗日期。
h)試驗人員姓名。
附 錄 C
C1 孔板流量計測量
直接由孔板流量計指示值讀出，直接按測定工況與孔板流量計設計工況的偏差進行修正。
C2 凝結水箱(筒)測量
由測得的凝結水量按式(C1)計算蒸汽流量：
式中：Ws——蒸汽流量，kg／h；
Gsw——凝結水量，L／h；
ρsw——凝結水密度，kg／L；
χ——蒸汽的干度(％)，過熱蒸汽及經過氣水分離后的飽和蒸汽χ＝1；
f——測定凝結水量時，從凝結水中蒸發掉的蒸汽比值。
附 錄 D

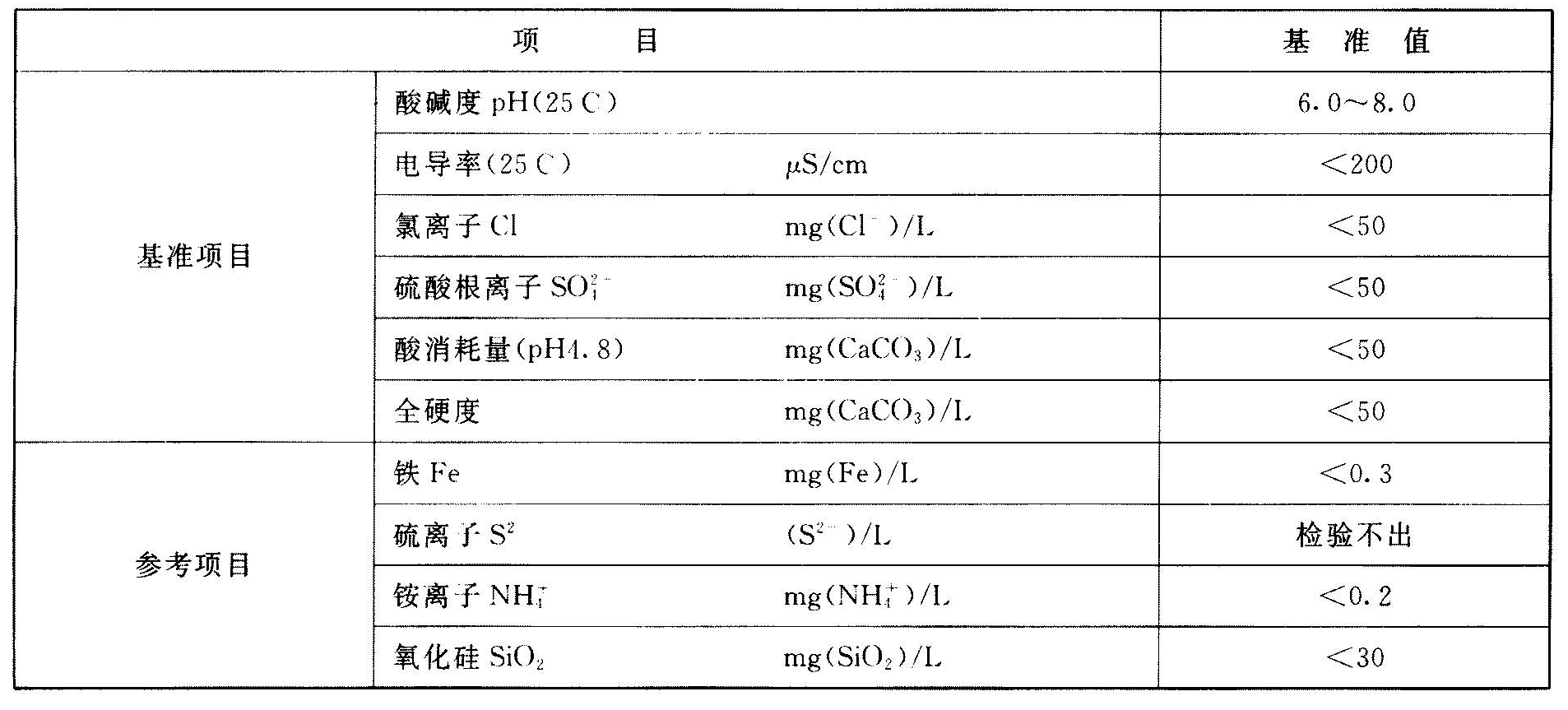

D1 冷卻水水質見表D1。

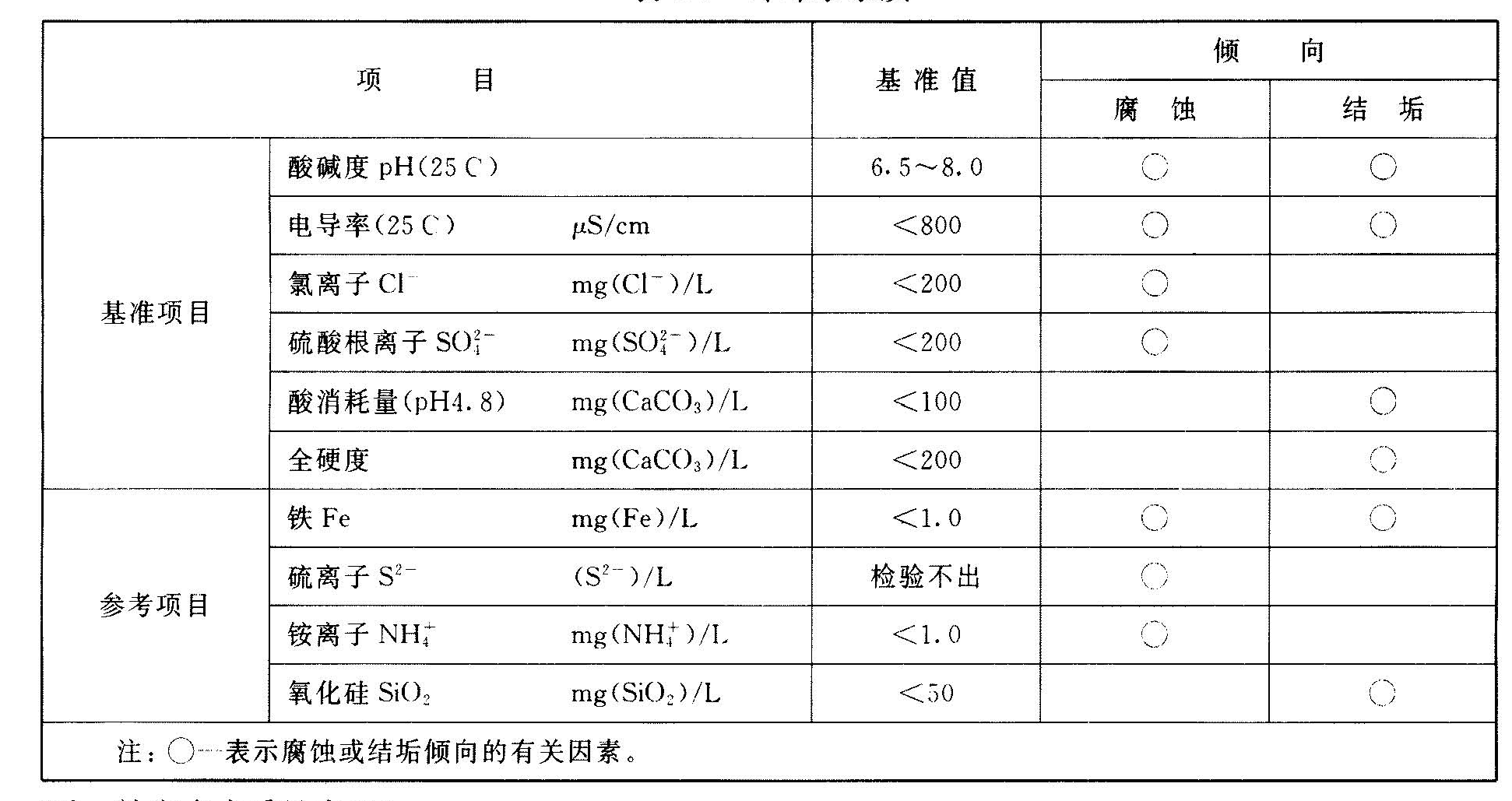

表D1 冷卻水水質
D2 補充水水質見表D2。
表D2 補充水水質
附 錄 E
E1 散熱損失量按式(E1)、式(E2)計算：
式中：Q0——采取絕熱措施前的散熱損失量，W；
Q1——采取絕熱措施后的散熱損失量，W；
t——表面濕度，℃；
ta——環境濕度，取ta＝20℃；
a——表面放熱系數，取a＝11.63 W／(m2K)；
A——表面積，m2；
δ——保溫材料厚度，m；
λ——保溫材料熱導率，W／(m2K)。
E2 散熱損失系數按式(E3)計算：
式中：ι——散熱損失系數；
Qi——加熱源耗熱量，kW。
E3 散熱損失系數隨機組型式、結構、制冷量、保溫結構不同而異，按式(E3)計算的，名義工況時散熱損失系數的平均值見表E1。

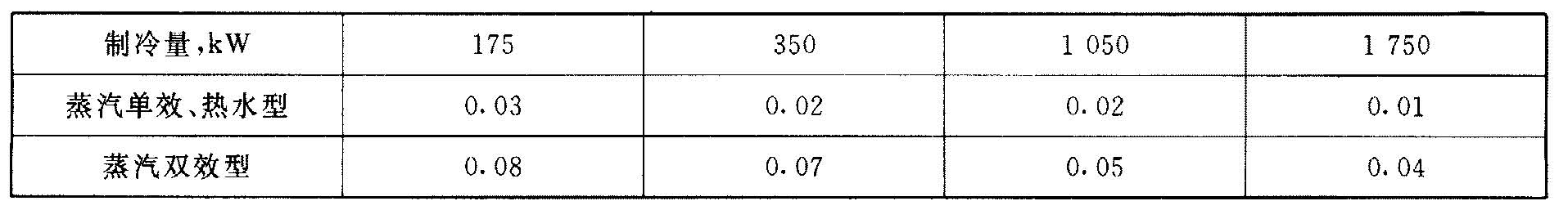

表E1 散熱損失系數
附 錄 F
F1 測定裝置

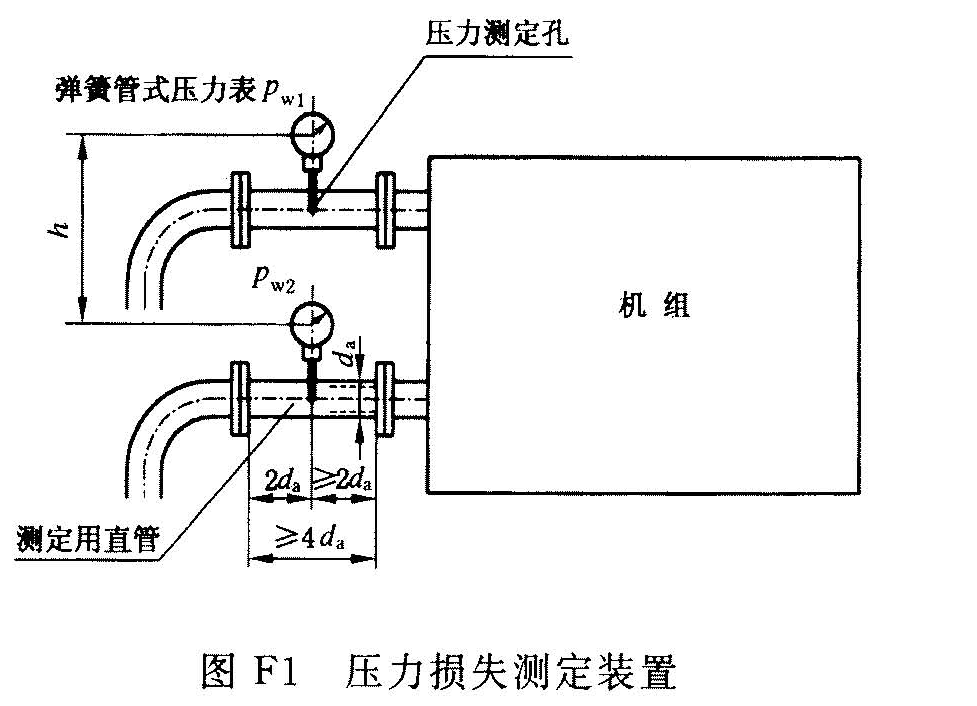

在機組冷水、冷卻水及熱水配管進出口連接測定用直管，如圖F1所示。直管長度至少為配管內徑的4倍，在距機組至少2倍配管內徑處設置測定孔，其位置與機組內部及系統配管彎頭成垂直方向。

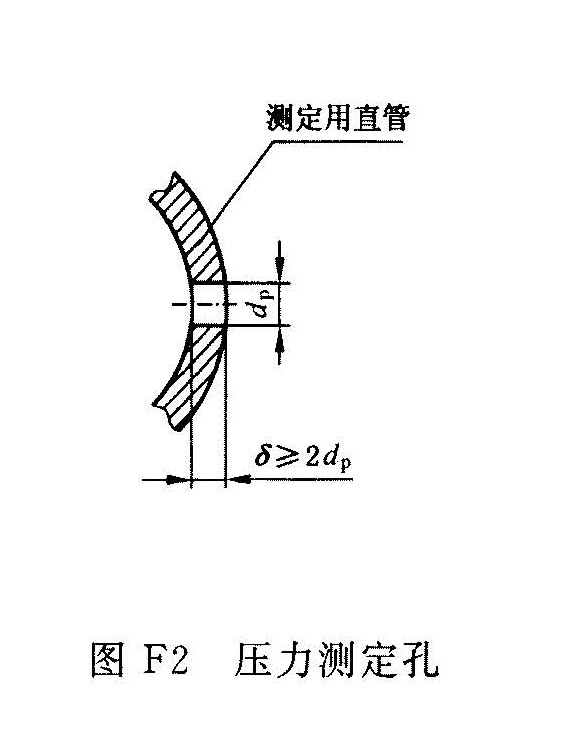

測定孔徑為2～6 mm或1／10測定用直管內徑的較小值，如圖F2所示，孔與管內壁成垂直方向，深度至少為孔徑的2倍，其表面應光滑，孔口應無毛刺。
壓力損失采用6.1.2規定的彈簧管式壓力表測定。
F2 測定方法
在名義水量下，測量機組冷水、冷卻水或熱水進、出口側的壓力差，測試前應完全排除儀表與壓力測定孔之間接管內的空氣。充滿清水。
F3 計算方法
壓力損失按式(F1)計算：
式中：hw——壓力損失，MPa；
pw1——機組進口側壓力，MPa；
pw2——機組出口側壓力，MPa；
h——進、出口側壓力表中心垂直距離，m，出口高時，為正值；出口低時，為負值。
附 錄 G

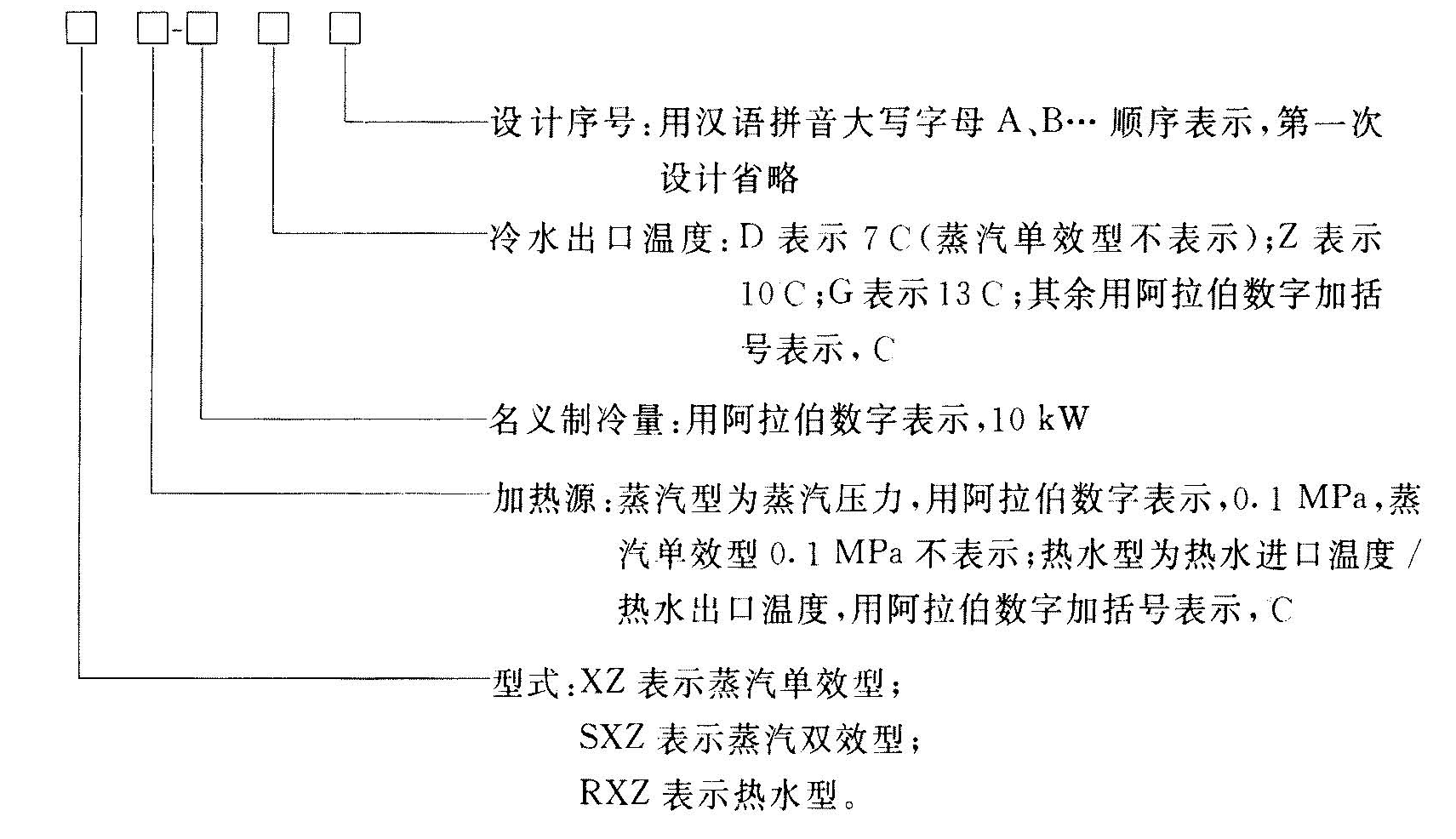

G1 機組型號表示方法參照以下規定：
型號示例：
a)SXZ6―116D
表示蒸汽雙效型機組，蒸汽壓力為0.6 MPa，名義制冷量1160 kw，冷水出口溫度7℃。
b)RXZ(120／68)一174D
表示熱水型機組，熱水進口溫度120℃、熱水出口溫度68℃，名義制冷量1740 kw，冷水出口溫度7℃。
c)XZ一58
表示蒸汽單效型機組，蒸汽壓力為0.1 MPa，名義制冷量580 kW，冷水出口溫度7℃。
