GB 50260-2013 電力設施抗震設計規范 （完整版）
1 總 則
1.0.1 為貫徹執行《中華人民共和國防震減災法》，實行“以預防為主、防御與救助結合”的方針，使電力設施經抗震設防后，減輕電力設施的地震破壞，避免人員傷亡，減少經濟損失，制定本規范。
1.0.2 本規范適用于抗震設防烈度6度至9度地區的新建、擴建、改建的下列電力設施的抗震設計:
1 單機容量為12MW～1000MW 火力發電廠的電力設施。
2 單機容量為10MW 及以上水力發電廠的有關電氣設施。
3 電壓等級為110kV～750kV 交流輸變電工程中的電力設施。
4 電壓等級為±660kV及以下直流輸變電工程中的電力設施。
5 電力通信微波塔及其基礎。
1.0.3 新建、改建和擴建的電力設施必須達到抗震設防要求。
1.0.4 按本規范設計的電力設施中的電氣設施，當遭受到相當于本地區抗震設防烈度及以下的地震影響時，不應損壞，仍可繼續使用；當遭受到高于本地區抗震設防烈度相應的罕遇地震影響時，不應嚴重?fù)p壞，經修理后即可恢復使用。
1.0.5 按本規范設計的電力設施的建(構)筑物，當遭受到低于本地區抗震設防烈度的多遇地震影響時，主體結構不受損壞或不需修理仍可繼續使用;當遭受到相當于本地區抗震設防烈度的設防地震影響時，可能發生損壞，但經一般修理或不需修理仍可繼續使用；當遭受到高于本地區抗震設防烈度相應的罕遇地震影響時，不應倒塌或發生危及生命的嚴重破壞。
1.0.6 電力設施應根據其抗震的重要性和特點分為重要電力設施和一般電力設施，并應符合下列規定:
1 符合下列條款之一者為重要電力設施：
1) 單機容量為300MW及以上或規劃容量為800MW 及以上的火力發電廠；
2) 停電會造成重要設備嚴重破壞或危及人身安全的工礦企業的自備電廠；
3) 設計容量為750MW 及以上的水力發電廠；
4)220kV 樞紐變電站，330kV～750kV變電站，330kV及以上換流站，500kV～750kV線路大跨越塔，±400kV及以上線路大跨越塔；
5) 不得中斷的電力系統的通信設施；
6) 經主管部(委)批準的，在地震時必須保障正常供電的其他重要電力設施。
2 除重要電力設施以外的其他電力設施為一般電力設施。
1.0.7 電力設施中的建（構）筑物根據其重要性分為三類，并應符合下列規定:
1 重要電力設施中發電廠的主要建（構）筑物和輸變電工程供電建(構)筑物為重點設防類，簡稱為乙類。
2 一般電力設施中的主要建（構）筑物和有連續生產運行設備的建（構）筑物以及公用建（構）筑物、重要材料庫為標準設防類，簡稱為丙類。
3 乙、丙類以外的次要建(構)筑物為適度設防類，簡稱為丁類。
1.0.8 電力設施的抗震設防地震動參數或烈度必須按國家規定的權限審批、頒發的文件（圖件）確定。
1.0.9 電力設施的抗震設防烈度或地震動參數應根據現行國家標準《中國地震動參數區劃圖》GB 18306的有關規定確定。對按有關規定做過地震安全性評價的工程場地，應按批準的抗震設防設計地震動參數或相應烈度進行抗震設防。重要電力設施中的電氣設施可按抗震設防烈度提高1度設防，但抗震設防烈度為9度及以上時不再提高。
1.0.10 各抗震設防類別的建(構)筑物的抗震設防標準，均應符合現行國家標準《建筑工程抗震設防分類標準》GB 50223的有關規定。
1.0.11 當架空送電線路的重要大跨越桿塔和基礎需提高1度設防時，應組織專家審查，并報主管單位核準。
1.0.12 電力設施中的電氣設施和建(構)筑物的抗震設計除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 場地
3.0.1 工程場地按照現行國家標準《建筑抗震設計規范》GB 50011可分為有利、一般、不利和危險地段。
3.0.2 工程場地的類別劃分，應以土層等效剪切波速和場地覆蓋層厚度為準。
3.0.3 場地土層剪切波速的測量，應符合現行國家標準《建筑抗震設計規范》GB 50011的有關規定。
3.0.4 工程場地覆蓋層厚度的確定，應符合下列要求:
1 一般情況下，應按地面至剪切波速大于500m/s 且其下臥各層巖土的剪切波速均不小于500m/s 的土層頂面的距離確定。
2 當?shù)孛?m以下存在剪切波速大于上部各土層的剪切波速2.5倍的土層，且該層及其下臥各層巖土的剪切波速均不小于400m/s時，可按地面至該土層頂面的距離確定。
3 剪切波速大于500m/s的孤石、透鏡體，應視同周圍土層。
4 土層中的火山巖硬夾層，應視為剛體，其厚度應從覆蓋土層中扣除。
3.0.5 土層的等效剪切波速，應按下列公式計算：
式中: vse——土層等效剪切波速(m/s)；
d0——計算深度，取覆蓋層厚度和20m兩者的較小值；
t——剪切波在地面至計算深度之間的傳播時間；
di——計算深度范圍內第i土層的厚度；
vsi——計算深度范圍內第i土層的剪切波速(m/s)；
n——計算深度范圍內土層的分層數。

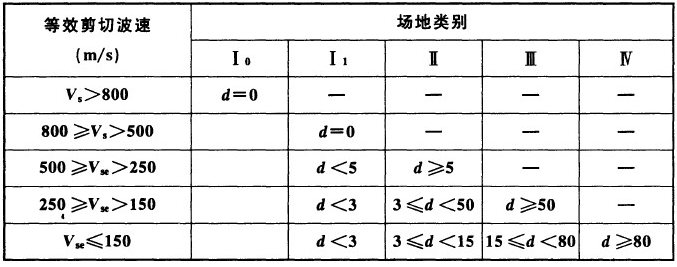

3.0.6 工程場地類別，應根據土層等效剪切波速和場地覆蓋層厚度按表3.0.6劃分為四類，其中Ⅰ類分為Ⅰ0 、Ⅰ1 兩個亞類。當有可靠的剪切波速和覆蓋層厚度且其值處于表3.0.6所列場地類別的分界線附近時，應允許按插值方法確定地震作用計算所用的設計特征周期。
表3.0.6 場地覆蓋層厚度
注:Vs為場地巖石剪切波速；Vse為場地土層等效剪切波速；d為覆蓋層厚度（單位:m）。
3.0.7 場地內存在發震斷裂時，應對斷裂的工程影響進行評價，并應符合現行國家標準《建筑抗震設計規范》GB 50011的有關規定。
3.0.8 當需要在條狀突出的山嘴、高聳孤立的山丘 、非巖石和強風化巖石的陡坡、河岸和邊坡邊緣等不利地段進行建設時，除保證地震作用下的穩定性外，尚應估計不利地段對設計地震動參數可能產生的影響，應按現行國家標準《建筑抗震設計規范》GB 50011規定的方法對設計地震動參數進行修正。
3.0.9 場地地質勘察應劃分對電力設施有利、一般、不利和危險的地段，并應提供電力設施的場地覆蓋層厚度、土層剪切波速和巖土地震穩定性(滑坡、崩塌等)評價結果，以及對液化地基提供液化判別、液化等級、液化深度等數據。
3.0.10 輸電線路勘察范圍和勘察項目可按有關規定執行。
4 選址與總體布置
4.0.1 發電廠、變電站應選擇在對抗震有利的地段，并應避開對抗震不利地段;當無法避開時，應采取有效措施。不得在危險地段選址。
4.0.2 發電廠不宜建在抗震設防烈度為9 度的地區。當必須在9度抗震設防烈度地區建廠時，重要電力設施應建在堅硬(堅硬土或巖石)場地。
4.0.3 發電廠的鐵路、公路或變電站的進站道路應避開地震時可能發生崩塌、大面積滑坡、泥石流、地裂和錯位的危險地段。
4.0.4 電力設施的主要生產建(構)筑物、設備，根據其所處場地的地質和地形，應選擇對抗震有利的地段進行布置，并應避開不利地段。
4.0.5 當在8m以上高擋土墻、高邊坡的上、下平臺布置電力設施時，應根據其重要性適當增加電力設施至擋土墻或邊坡的距離。
4.0.6 發電廠的燃油庫、酸堿庫、液氨脫硝劑制備及存儲車間宜布置在廠區邊緣較低處。燃油罐、酸堿罐、液氨罐四周應設防護圍堤。
4.0.7 發電廠廠區的地下管、溝，宜簡化和分散布置，并不宜平行布置在道路行車道下面，但抗震設防烈度為7 度～9 度地震區不應布置在主要道路行車道內。地下管、溝主干線應在地面上設置標志。
4.0.8 發電廠廠外的管、溝、棧橋不宜布置在遭受地震時可能發生崩塌、大面積滑坡、泥石流、地裂和錯位等危險地段，宜避開洞穴和欠固結填土區。
4.0.9 發電廠的主廠房、辦公樓、試驗樓、食堂等人員密集的建筑物，主要出入口應設置安全通道，附近應有疏散場地。
4.0.10 發電廠道路邊緣至建(構)筑物的距離應滿足地震時消防通道不致被散落物阻塞的要求。
4.0.11 發電廠、變電站水準基點的布置應避開對抗震不利地段。
5 電氣設施地震作用
5.0.1 電氣設施的地震作用應接下列原則確定:
1 電氣設施抗震驗算應至少在兩個水平軸方向分別計算水平地震作用，各方向的水平地震作用應由該方向抗側力構件承擔。
2 對質量和剛度不對稱的結構，應計入水平地震作用下的扭轉影晌。
3 抗震設防烈度為8度、9度時，大跨度設施和長懸臂結構應驗算豎向地震作用。
5.0.2 電氣設施可采用靜力法、底部剪力法、振型分解反應譜法或時程分析法等進行抗震分析。
5.0.3 地震作用的地震影響系數應根據現行國家標準《中國地震動參數區劃圖》GB 18306的有關規定、場地類別、結構自振周期、阻尼比及本規范第1. O. 9條確定，并應符合下列要求:
1 水平地震影響系數最大值應根據設計基本地震加速度應按表5.0.3-1 采用，設計基本地震加速度應根據現行國家標準《中國地震動參數區劃圖》GB 18306取電氣設施所在地的地震動峰值加速度。
2 水平地震影響系數特征周期應根據現行國家標準《中國地震動參數區劃圖》GB 18306取電氣設施所在地反應譜特征周期，并根據場地類別調整確定；或根據國家標準《建筑抗震設計規范》GB 50011按電氣設施所在地的設計地震分組和場地類別按表5.0.3-2采用。如按罕遇地震計算時特征周期增加0.05s。
注:周期大于6.0s的結構所采用的地震影響系數應專門研究。
表5.0.3-1 水平地震影響系數最大值
表5.0.3-2 特征周期值
5.0.4 對已編制地震小區劃的城市或開展工程場地地震安全性評價的場地，應按批準的設計地震動參數采用相應的地震影響系數。
5.0.5 地震作用的地震影響系數曲線的形狀參數應符合下列要求:
1 對于Ⅱ類場地，地震作用的地震影響系數曲線(圖5. 0. 5)的形狀參數計算應符合下列規定:
1) 直線上升段，周期小于O.1s的區段；
2) 水平段，自O(shè).1s至特征周期的區段；
3) 曲線下降段，自特征周期至5倍特征周期的區段；
4) 直線下降段，自5倍特征周期至6s區段；
5) 地震影響系數曲線按下式表達:
式中：α——地震影響系數；
αmax——地震影響系數最大值；
Tg——特征周期；
T——結構自振周期；
ζ——結構阻尼比；
γ——衰減指數；
η1——直線下降段的下降斜率調整系數，當計算值η1＜0 時，η1應取為0；
η2——阻尼調整系數，當計算值η2＜0.55 時，η2應取為O.55。
圖5.0.5 地震影響系數曲線
2 對于其他類場地，計算地震作用的地震影響系數曲線形狀參數按下式確定:
αs = η3α (5.0.5-5)
式中：αs的——不同類場地的地震影響系數；
α——按式(5.0.5-1)計算的地震影響系數值；
η3——地震影響系數最大值場地調整系數，應符合表5.0.5的規定。
表5.0.5 地震影響系數最大值場地調整系數
5.0.6 當采用底部剪力法進行結構水平地震作用計算(圖5.0.6)時，結構的總水平地震作用標準值及各質點的水平地震作用標準值，應按下列公式計算:
圖5.0.6 結構水平地震作用計算簡圖
1 結構總水平地震作用標準值應按下式計算:
FEK =α1Geq (5.0.6-1)
式中：FEK ——結構總水平地震作用標準值；
α1——對應于結構基本自振周期的水平地震影響系數，應按本規范第5.0.5條采用；
Geq——結構等效總重力荷載，單質點應取總重力荷載代表值，多質點可取總重力荷載代表值的85% 。
2 各質點的水平地震作用標準值應按下式計算:
式中：Fi——i質點的水平地震作用標準值；
Gi、Gj——分別為集中于質點i 、j 的重力荷載代表值；
Hi、Hj——分別為i、j質點的計算高度；
δn——頂部附加地震作用系數，可符合表5. O. 6 的規定。
表5.0.6 頂部附加地震作用系數
注：T1為結構的基本自振周期。
3 頂部附加水平地震作用應按下式計算：
式中：△Fn——頂部附加水平地震作用，應符合表5.0.6的要求。
5.0.7 當采用振型分解反應譜法時，所取振型數應能保證參與質量至少達到總質量的90%或以上。地震作用和作用效應應符合下列規定:
1 結構j振型i質點的水平地震作用標準值，應按下列公式確定:
式中：Fji ——j振型i質點的水平地震作用標準值；
αj ——相應于j 振型自振周期的水平地震影響系數，應按本規范第5. O. 5條采用；
γj ——j 振型的參與系數；
Xji——j振型i質點的水平相對位移；
Gi——i質點的重力荷載代表值，應包括全部恒荷載、固定設備重力荷載和附加在質點上的其他重力荷載。
2 當相鄰振型周期比小于O.9時，各振型的水平地震作用效應(彎矩、剪力、軸向力和變形)，應按下式進行計算：
式中：SEk——水平地震作用效應；
Sj——j振型水平地震作用效應。
3 當相鄰振型周期比大于0.9時，各振型的水平地震作用效應(彎矩、剪力、軸向力和變形)，應按下列公式進行計算：
式中：SEk——水平地震作用效應：
Sj 、Sk——分別為j，k振型地震作用效應；
ζj、ζk——分別為j、k振型的阻尼比；
ρjk——j 振型與k振型的藕聯系數；
λT——k振型與j振型的自振周期比。
