GB 50119-2013 混凝土外加劑應用技術規范 （完整版）
1 總 則
1.0.1 為規范混凝土外加劑應用，改善混凝土性能，滿足設計和施工要求，保證混凝土工程質量，做到技術先進、安全可靠、經濟合理、節能環保，制定本規范。
1.0.2 本規范適用于普通減水劑、高效減水劑、聚羧酸系高性能減水劑、引氣劑、引氣減水劑、早強劑、緩凝劑、泵送劑、防凍劑、速凝劑、膨脹劑、防水劑和阻銹劑在混凝土工程中的應用。
1.0.3 混凝土外加劑在混凝土工程中的應用，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
E——限制鋼筋的彈性模量(MPa)；
h0——試件高度的初始讀數(mm)；
ht——試件齡期為t時的高度讀數(mm)；
h——試件基準高度；
L——初始長度測量值；
L0——試件的基準長度；
Lt——所測齡期的試件長度測量值；
σ——膨脹或收縮應力(MPa)；
ε——所測齡期的限制膨脹率(％)；
εt——豎向膨脹率(％)；
μ——配筋率(％)。
3 基本規定
4 普通減水劑
5 高效減水劑
6 聚羧酸系高性能減水劑
7 引氣劑及引氣減水劑
8 早 強 劑
9 緩 凝 劑
10 泵 送 劑
11 防 凍 劑
12 速 凝 劑
13 膨 脹 劑
14 防 水 劑
15 阻 銹 劑
附錄A 混凝土外加劑相容性快速試驗方法
A.0.1 混凝土外加劑相容性快速試驗方法適用于含減水組分的各類混凝土外加劑與膠凝材料、細骨料和其他外加劑的相容性試驗。
A.0.2 試驗所用儀器設備應符合下列規定：
1 水泥膠砂攪拌機應符合現行行業標準《行星式水泥膠砂攪拌機》JC/T 681的有關規定；
2 砂漿擴展度筒應采用內壁光滑無接縫的筒狀金屬制品(圖A.0.2)，尺寸應符合下列要求：
1)筒壁厚度不應小于2mm；
2)上口內徑d尺寸為50mm±0.5mm；
3)下口內徑D尺寸為100mm±0.5mm；
4)高度h尺寸為150mm±0.5mm。
圖A.0.2 砂漿擴展度筒示意
3 搗棒應采用直徑為8mm±0.2mm、長為300mm±3mm的鋼棒，端部應磨圓；玻璃板的尺寸應為500mm×500mm×5mm；應采用量程為 500mm、分度值為1mm的鋼直尺；應采用分度值為0.1s的秒表；應采用分度值為1s的時鐘；應采用量程為100g、分度值為0.01g的天平；應采 用量程為5kg、分度值為1g的臺秤。
A.0.3 試驗所用原材料、配合比及環境條件應符合下列規定：
1 應采用工程實際使用的外加劑、水泥和礦物摻合料；
2 工程實際使用的砂，應篩除粒徑大于5mm以上的部分，并應自然風干至氣干狀態；
3 砂漿配合比應采用與工程實際使用的混凝土配合比中去除粗骨料后的砂漿配合比，水膠比應降低0.02，砂漿總量不應小于1.0L；
4 砂漿初始擴展度應符合下列要求：
1)普通減水劑的砂漿初始擴展度應為260mm±20mm；
2)高效減水劑、聚羧酸系高性能減水劑和泵送劑的砂漿初始擴展度應為350mm±20mm；
5 試驗應在砂漿成型室標準試驗條件下進行，試驗室溫度應保持在20℃±2℃，相對濕度不應低于50％。
A.0.4 試驗方法應按下列步驟進行：
1 將玻璃板水平放置，用濕布將玻璃板、砂漿擴展度筒、攪拌葉片及攪拌鍋內壁均勻擦拭，使其表面潤濕；
2 將砂漿擴展度筒置于玻璃板中央，并用濕布覆蓋待用；
3 按砂漿配合比的比例分別稱取水泥、礦物摻合料、砂、水及外加劑待用；
4 外加劑為液體時，先將膠凝材料、砂加入攪拌鍋內預攪拌10s，再將外加劑與水混合均勻加入；外加劑為粉狀時，先將膠凝材料、砂及外加劑加入攪拌鍋內預攪拌10s，再加入水；
5 加水后立即啟動膠砂攪拌機，并按膠砂攪拌機程序進行攪拌，從加水時刻開始計時；
6 攪拌完畢，將砂漿分兩次倒入砂漿擴展度筒，每次倒入約筒高的1/2，并用搗棒自邊緣向中心按順時針方向均勻插搗15下，各次插搗應在截面上均勻分布。插搗筒邊砂漿時，搗棒可稍微沿筒壁方向傾斜。插搗底層時，搗棒應貫穿筒內砂漿深度，插搗第二層時，搗棒應插透本層至下一層的表面。插搗完畢后，砂漿表面應用刮刀刮平，將筒緩慢勻速垂直提起，10s后用鋼直尺量取相互垂直的兩個方向的最大直徑，并取其平均值為砂漿擴展度；
7 砂漿初始擴展度未達到要求時，應調整外加劑的摻量，并重復本條第1～6款的試驗步驟，直至砂漿初始擴展度達到要求；
8 將試驗砂漿重新倒入攪拌鍋內，并用濕布覆蓋攪拌鍋，從計時開始后10min(聚羧酸系高性能減水劑應做)、30min、60min，開啟攪拌機，快速攪拌1min，按本條第7款步驟測定砂漿擴展度。
A.0.5 試驗結果評價應符合下列規定：
1 應根據外加劑摻量和砂漿擴展度經時損失判斷外加劑的相容性；
2 試驗結果有異議時，可按實際混凝土配合比進行試驗驗證；
3 應注明所用外加劑、水泥、礦物摻合料和砂的品種、等級、生產廠及試驗室溫度、濕度等。
附錄B 補償收縮混凝土的限制膨脹率測定方法
B.0.1 補償收縮混凝土的限制膨脹率測定方法適用于測定摻膨脹劑混凝土的限制膨脹率及限制干縮率。
B.0.2 試驗用儀器應符合下列規定：
1 測量儀可由千分表、支架和標準桿組成(圖B.0.2-1)，千分表分辨率應為0.001mm。
圖B.0.2-1 測量儀
1—電子千分表；2—標準桿；3—支架
2 縱向限制器應符合下列規定：
1)縱向限制器應由縱向限制鋼筋與鋼板焊接制成(圖B.0.2-2)。
2)縱向限制鋼筋應采用直徑為10mm、橫截面面積為78.54mm2，且符合現行國家標準《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》GB 1499.2規定的鋼筋。鋼筋兩側應焊接12mm厚的鋼板，材質應符合現行國家標準《碳素結構鋼》GB 700的有關規定，鋼筋兩端點各7.5mm范圍內為黃銅或不銹鋼，測頭呈球面狀，半徑為3mm。鋼板與鋼筋焊接處的焊接強度不應低于260MPa。
3)縱向限制器不應變形，一般檢驗可重復使用3次，仲裁檢驗只允許使用1次。
4)該縱向限制器的配筋率為0.79％。

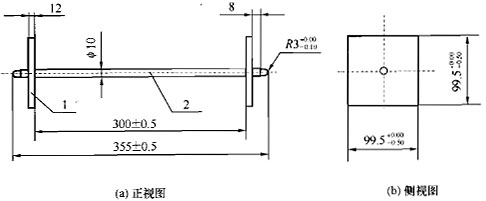

圖B.0.2-2 縱向限制器
1—端板；2—鋼筋
B.0.3 試驗室溫度應符合下列規定：
1 用于混凝土試件成型和測量的試驗室的溫度應為20℃±2℃。
2 用于養護混凝土試件的恒溫水槽的溫度應為20℃±2℃。恒溫恒濕室溫度應為20℃±2℃，濕度應為60％±5％。
3 每日應檢查、記錄溫度變化情況。
B.0.4 試件制作應符合下列規定：
1 用于成型試件的模型寬度和高度均應為100mm，長度應大于360mm。
2 同一條件應有3條試件供測長用，試件全長應為355mm，其中混凝土部分尺寸應為100mm×100mm×300mm。
3 首先應把縱向限制器具放入試模中，然后將混凝土一次裝入試模，把試模放在振動臺上振動至表面呈現水泥漿，不泛氣泡為止，刮去多余的混凝土并抹平；然后把試件置于溫度為20℃±2℃的標準養護室內養護，試件表面用塑料布或濕布覆蓋。
4 應在成型12h～16h且抗壓強度達到3MPa～5MPa后再拆模。
B.0.5 試件測長和養護應符合下列規定：
1 測長前3h，應將測量儀、標準桿放在標準試驗室內，用標準桿校正測量儀并調整千分表零點。測量前，應將試件及測量儀測頭擦凈。每次測量時，試件記有標志的一面與測量儀的相對位置應一致，縱向限制器的測頭與測量儀的測頭應正確接觸，讀數應精確至0.001mm。不同齡期的試件應在規定時間±1h內測量。試件脫模后應在1h內測量試件的初始長度。測量完初始長度的試件應立即放入恒溫水槽中養護，應在規定齡期時進行測長。測長的齡期應從成型日算起，宜測量3d、7d和14d的長度變化。14d后，應將試件移入恒溫恒濕室中養護，應分別測量空氣中28d、42d的長度變化。也可根據需要安排測量齡期。
2 養護時，應注意不損傷試件測頭。試件之間應保持25mm以上間隔，試件支點距限制鋼板兩端宜為70mm。
B.0.6 各齡期的限制膨脹率和導入混凝土中的膨脹或收縮應力，應按下列方法計算：
1 各齡期的限制膨脹率應按下式計算，應取相近的2個試件測定值的平均值作為限制膨脹率的測量結果，計算值應精確至0.001％：
式中：ε——所測齡期的限制膨脹率(％)；
Lt——所測齡期的試件長度測量值，單位為毫米；
L——初始長度測量值，單位為毫米；
L0——試件的基準長度，300mm。
2 導入混凝土中的膨脹或收縮應力應按下式計算，計算值應精確至0.01MPa：
σ＝μ·E·ε (B.0.6-2)
式中：σ——膨脹或收縮應力(MPa)；
μ——配筋率(％)；
E——限制鋼筋的彈性模量，取2.0×105MPa；
ε——所測齡期的限制膨脹率(％)。
附錄C 灌漿用膨脹砂漿豎向膨脹率的測定方法
C.0.1 灌漿用膨脹砂漿豎向膨脹率的測定方法適用于灌漿用膨脹砂漿的豎向膨脹率的測定。
C.0.2 測試儀器工具應符合下列規定：
1 應采用量程為10mm，分度值為0.001mm的千分表；
2 應采用鋼質測量支架；
3 應采用140mm×80mm×5mm的玻璃板；
4 應采用直徑為70mm，厚為5mm，質量為150g的鋼質壓塊；
5 應采用100mm×100mm×100mm的試模，試模的拼裝縫應填入黃油，不得漏水；
6 應采用寬為60mm，長為160mm的鏟勺；
7 搗板可用鋼鋸條替代。
C.0.3 豎向膨脹率的測量裝置(圖C.0.3)的安裝，應符合下列要求：
1 測量支架的墊板和測量支架橫梁應采用螺母緊固，其水平度不應超過0.02；測量支架應水平放置在工作臺上，水平度也不應超過0.02；
2 試模應放置在鋼墊板上，不應搖動；
3 玻璃板應平放在試模中間位置，其左右兩邊與試模內側邊應留出10mm空隙；
4 鋼質壓塊應置于玻璃板中央；
5 千分表與測量支架橫梁應固定牢靠，但表桿應能自由升降。安裝千分表時，應下壓表頭，宜使表針指到量程的1/2處。
C.0.4 灌漿操作應按下列步驟進行：

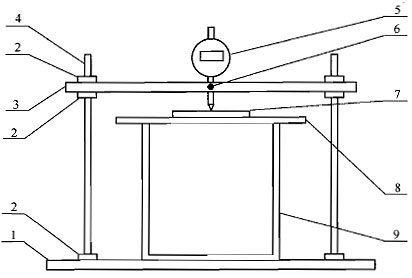

圖C.0.3 豎向膨脹率測量裝置示意
1—測量支架墊板；2—測量支架緊固螺母；3—測量支架橫梁；4—測量支架立桿；
5—千分表；6—緊固螺釘；7—鋼質壓塊；8—玻璃板；9—試模
1 灌漿料用水量應按擴展度為250mm±10mm時的用水量。
2 灌漿料加水?dāng)嚢杈鶆蚝髴?yīng)立即灌模。應從玻璃板的一側灌入。當灌到50mm左右高度時，用搗板在試模的每一側插搗6次，中間部位也插搗6次。灌到90mm高度時，和前面相同再做插搗，盡量排出氣體。最后一層灌漿料要一次灌至兩側流出灌漿料為止。要盡量減少灌漿料對玻璃板產生的向上沖浮作用。
3 玻璃板兩側灌漿料表面，用小刀輕輕抹成斜坡，斜坡的高邊與玻璃相平。斜坡的低邊與試模內側頂面相平。抹斜坡的時間不應超過30s。之后30s內，用兩層濕棉布覆蓋在玻璃板兩側灌漿料表面。
4 把鋼質壓塊置于玻璃板中央，再把千分表測量頭垂放在鋼質壓塊上，在30s內記錄千分表讀數h0，為初始讀數。
5 從測定初始讀數起，每隔2h澆水1次。連續澆水4次。以后每隔4h澆水1次。保濕養護至要求齡期，測定3d、7d試件高度讀數。
6 從測量初始讀數開始，測量裝置和試件應保持靜止不動，并不得振動。
7 成型溫度、養護溫度均應為20℃±3℃。
C.0.5 豎向膨脹率應按下式計算，試驗結果應取一組三個試件的算術平均值，計算值應精確至0.001％：
式中：εt——豎向膨脹率(％)；
h0——試件高度的初始讀數(mm)；
ht——試件齡期為t時的高度讀數(mm)；
h——試件基準高度，100mm。
