GB/T 14294-2008 組合式空調機組 （完整版）
1 范圍
1 范圍
本標準規定了組合式空調機組(簡稱機組)的術語和定義、分類與標記、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存、產品樣本和說明書的基本內容等。
本標準適用于以功能段為組合單元，能夠完成空氣輸送、混合、加熱、冷卻、去濕、加濕、過濾、消聲、熱回收等一種或幾種處理功能的機組。
冷媒為鹽水、乙二醇和直接蒸發盤管以及采用電加熱器的機組，可參照使用。
本標準不適用于自帶冷、熱源的空調機(器)、風機盤管機組、暖風機等。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究足否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 1236―2000 工業通風機 用標準化風道進行性能試驗
GB／T 2624.3―2006 用安裝在圓形截面管道中的差壓裝置測量滿管流體流量 第3部分：噴嘴和文丘里噴嘴
GB／T 9068―1988 采暖通風與空氣調節設備噪聲聲功率級的測定 工程法
GB／T14296 空氣冷卻器和空氣加熱器
GB／T 16803 采暖、通風、空調、凈化設備術語
JB／T 9064 盤管耐壓試驗和密封性檢查
JG／T 21―1999 空氣冷卻器與空氣加熱器性能試驗方法
3 術語和定義
3.1
組合式空調機組 central-station air handling units
由各種空氣處理功能段組裝而成的一種空氣處理設備。適用于阻力大于等于100 Pa的空調系統。
3.2
機組空氣處理功能段 functional section of units
具有對空氣進行一種或幾種處理功能的單元體。
機組功能段有：空氣混合、均流、過濾、冷卻、一次和二次加熱、去濕、加濕、送風機、回風機、噴水、消聲、熱回收等單元體。
3.3
額定風量 rated air flow rate
在標準空氣狀態下，單位時間通過機組的空氣體積流量，單位為m3／h或m3／s。
3.4
機外靜壓 unit external static pressure
機組在額定風量時克服自身阻力后，機組進出風口靜壓差，單位為Pa。
3.5
機組全靜壓total static pressure
機組自身阻力和機外靜壓之和，單位為Pa。
3.6
額定供冷量 rated cooling capacity
機組在規定試驗工況下的總除熱量，即顯熱和潛熱除熱量之和，單位為kW或W。
3.7
額定供熱量 rated heating capacity
機組在規定試驗工況下供給的總顯熱量，單位為kw或w。
3.8
漏風率 air leakage rate
漏風率為機組的漏風量與額定風量之比率，用％表示。
3.9
箱體變形率deformation rate
在試驗條件下，機組箱體變形量與箱體最長邊之比，單位為mm／m。
3.10
斷面風速均勻度face velocity uniformity
機組斷面上任一點的風速與平均風速之差的絕對值不超過平均風速20％的點數占總測點數的百分比，用％表示。
3.11
標準空氣狀態standard air
溫度20℃、相對濕度65％、大氣壓力101.3 kPa、密度1.2 kg／m3的空氣狀態。
4 分類與標記
5 材料
5 材料
機組箱體采用的絕熱、隔聲材料，應無毒、無腐蝕、無異味和不易吸水，其材料外露部分和箱體具有不燃或難燃特性。
6 要求
7 試驗方法
7.3 基本規定
用目測方法檢測。
7.4 外觀
用目測方法檢測。
8 檢驗規則
9 標志、包裝、運輸和貯存
10 產品樣本和說明書的基本內容
10 產品樣本和說明書的基本內容
a) 產品名稱、型號規格、工作原理、特點及用途等；
b) 主要技術參數，包括風量、機外靜壓、機組全靜壓、輸入功率、供冷量和供熱量以及不同工況下選用表或軟件，水量和水阻等；
c) 產品結構尺寸和電氣線路圖；
d) 產品采用標準；
c) 安裝說明、使用要求；
f) 維護保養及注意事項等。
附 錄 A
附 錄 B
附 錄 C

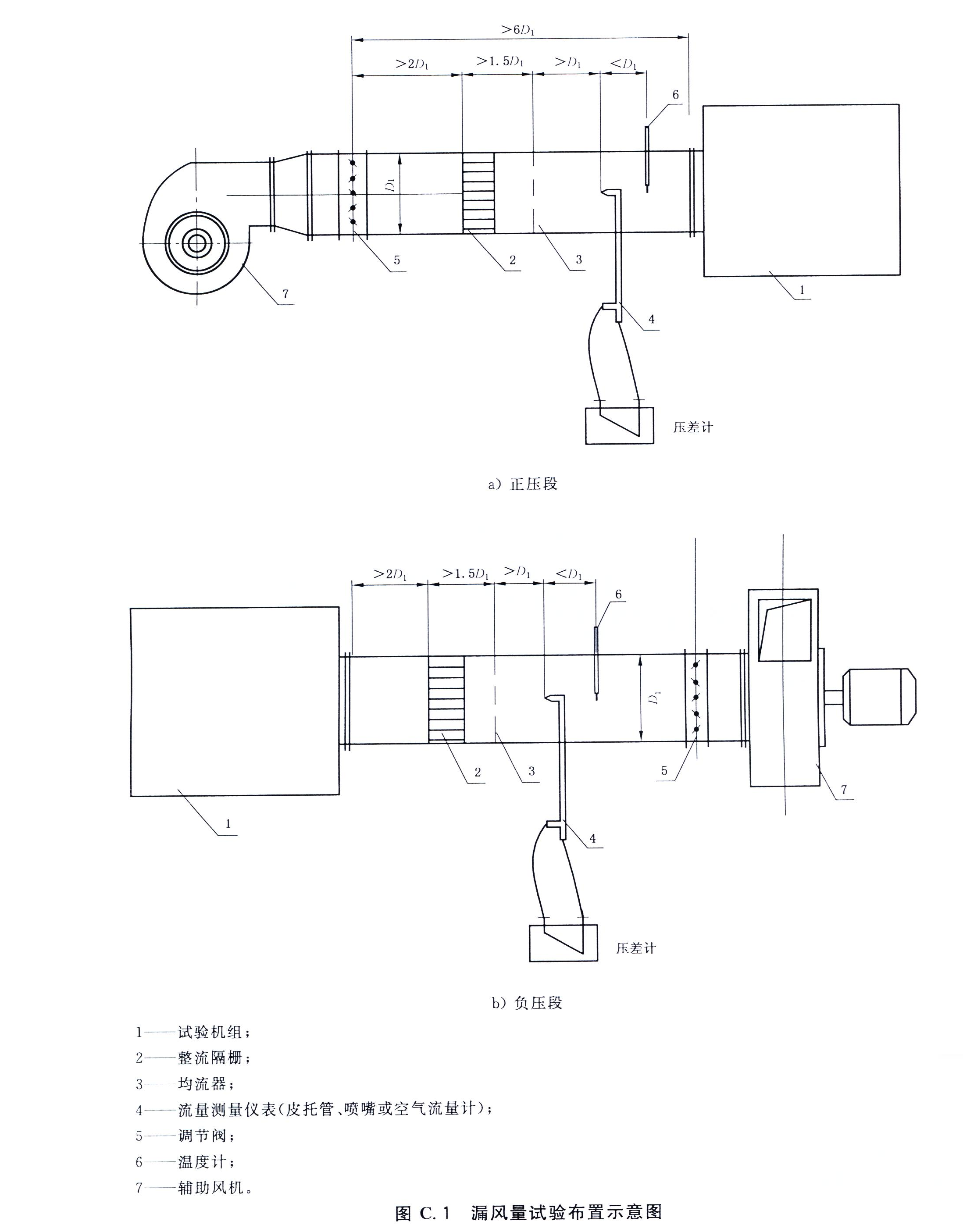

C.1 試驗機組安裝和試驗應按圖C.1布置
a) 多進風口機組，應將各進風口匯集成一個測量風管；
b) 試驗機組進風口至測量斷面應嚴密，不允許漏氣；
c) 試驗布置采用圖C.1時，應保證測量風管內的氣流速度大于等于6.5 m／s。
C.2 試驗條件
應按本標準7.2規定試驗條件進行試驗：
a) 僅在負壓段工作的機組，按負壓400 Pa和圖C.1b)試驗。
1)) 在正壓下工作的機組按正壓700 Pa和圖C.1a)試驗。
c) 既有正壓又有負壓下工作的機組，可按正壓或分別按正、負壓段試驗。
d) 凈化機組按正壓1000 Pa和圖C.1a)試驗。
C.3試驗方法
a) 正壓段的機組將機組的各個出風閥全部關閉，用圖C.1a)試驗布置。負壓段機組將機組各個進風閥全部關閉，用圖C.1b)試驗布置。并加以密封，使之不漏氣；
b) 調節節流裝置，使機組內達到要求的靜壓值；
c) 在測量風管上，用流量噴嘴或皮托管測得的風量，即為機組的漏風量，并換算為標準空氣狀態的風量。當動壓小于10 Pa時，可用熱電風速計測量；
d) 機組的漏風率按式(C.1)計算。
式中：
e——機組漏風率，％；
Ls——機組標準空氣狀態下漏風量，m3／h；
L——機組額定風量，m3／h。
附 錄 D
D.2 試驗方法

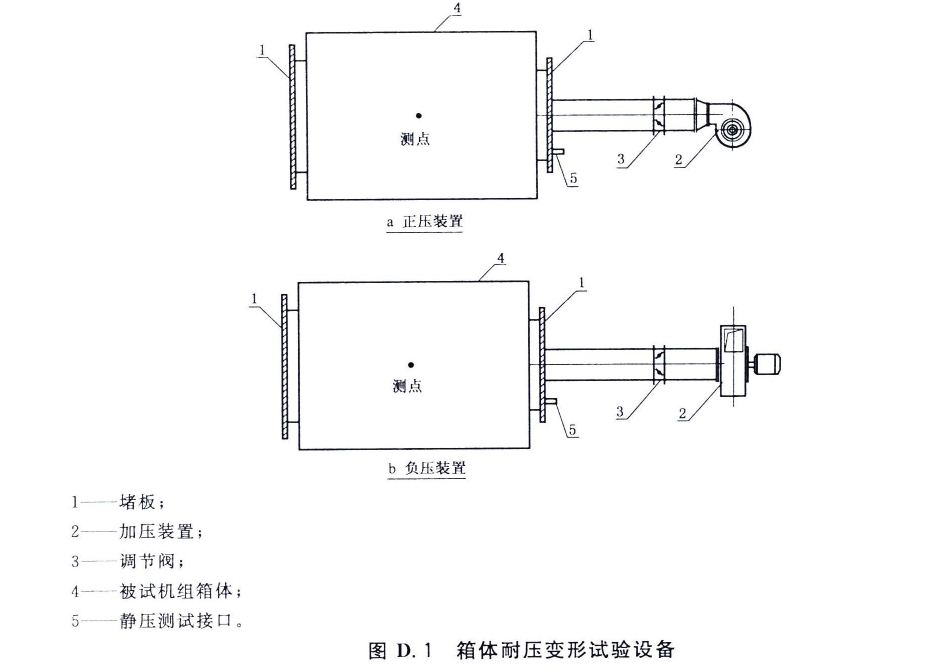

a) 在變形量最大面選取測點，可用目測法；
b) 固定百分表的支架，在無壓力的情況下，使百分表的指針正對測試點，調節百分表，使其指針的尖端與箱體接觸，并記錄此時百分表的讀值h1；
c) 啟動加壓裝置，向箱體內加壓，并通過靜壓測試裝置測量箱體內靜壓值，當箱體內靜壓為規定值時，保持1 min后，讀取百分表的讀值h2；
d) 箱體的變形量為｜h2一h1｜，重復三次，取最大值為空調機組的變形量；
c) 箱體變形率為最大變形量除以該面最長邊，不應大于4 mm／m。
附 錄 E
E.2 試驗條件
應按本標準7.2的試驗工況和試驗儀表要求進行試驗。
E.4 試驗記錄
試驗需要記錄的數據如下。
序號 供冷(熱)量記錄內容
1 日期
2 試驗者
3 制造廠
4 機組型號
5 冷熱介質名稱
6 盤管型號、規格、尺寸和結構圖
7 盤管段型號、規格和布置圖
8 風機段型號、規格和布置圖
9 其他各參與試驗的功能段的型號、規格和布置圖
10 大氣壓力
11 進入試驗機組的空氣干球溫度和濕球溫度
12 離開試驗機組的空氣干球溫度和濕球溫度
13 進入空氣流量噴嘴的空氣干球溫度和全壓
14 噴嘴前后的靜壓差或噴嘴出口處的動壓
15 使用的噴嘴數量和直徑
16 試驗機組進口的靜壓
17 試驗機組出口的靜壓
18 試驗機組進口和出口的風管尺寸
19 試驗機組的進水溫度
20 試驗機組的出水溫度
21 冷凍水供水溫度
22 試驗機組水壓力降
23 試驗機組水流量
24 試驗機組進口蒸汽壓力與溫度
25 試驗機組凝結水離開時溫度
26 試驗機組凝結水量
27 試驗機組蒸汽壓力降
28 試驗機組輸入功率、電壓、電流、頻率
附 錄 F
F.3 試驗儀表
應符合本標準7.2的要求。
