GB/T 50114-2010 暖通空調制圖標準 （完整版）
[建設標準 - 暖通]
發表于：2022-08-15 15:37:08
收藏
前言
GB/T 50114-2010 暖通空調制圖標準 （完整版）
詳情
1 總則
1.0.1 為了統一暖通空調專業制圖規則，保證制圖質量，提高制圖效率，做到圖面清晰、簡明，符合設計、施工、存檔的要求，適應工程建設的需要，制定本標準。1.0.2 本標準適用于下列制圖方式繪制的圖樣：1 手工制圖；2 計算機制圖。
1.0.3 本標準適用于暖通空調專業的下列工程制圖：1 新建、改建、擴建工程的各階段設計圖、竣工圖；2 原有建筑物、構筑物等的實測圖；3 通用設計圖標準設計圖。
1.0.4 暖通空調專業制圖，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 一般規定
3 常用圖例
4 圖樣畫法
附錄A 防煙、防火閥功能表
附錄A 防煙、防火閥功能表

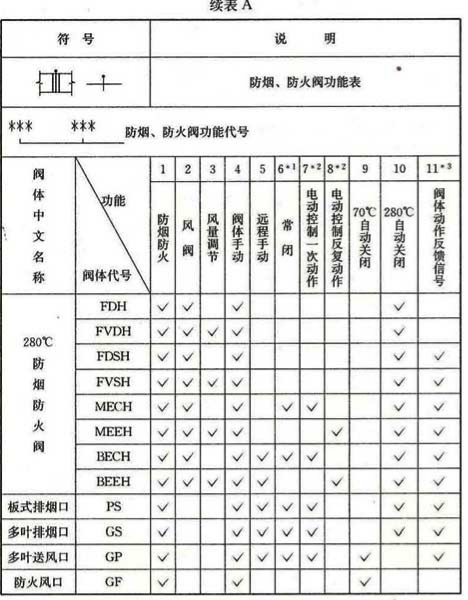

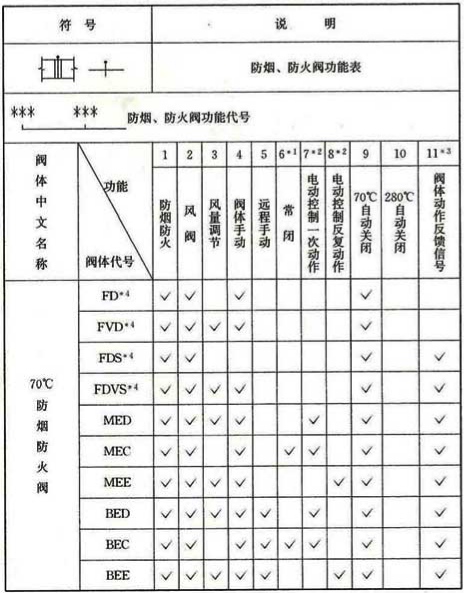

表A 防煙、防火閥功能表
注：1 除表中注明中，其余的均為常開型；且所用的閥體在動作后均可手動復位。
2 消防電源（24VDC），由消防中心控制。
3 閥體需要符合信號反饋要求的接點。
4 若僅用于廚房燒煮區平時排風系統，其動作裝置的工作溫度應當由70°C改為150°C。
