GB 50936-2014 鋼管混凝土結構技術規范 （完整版）
1 總則
1.0.1 為在鋼管混凝土結構設計、構件制作及工程施工中貫徹執行國家的技術經濟政策，做到安全、適用、經濟，制定本規范。
1.0.2 本規范適用于采用鋼管混凝土結構的工業與民用房屋建筑和一般構筑物的設計、構件制作及施工。
1.0.3 鋼管混凝土結構的設計、構件制作及施工除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材料
4 基本規定
5 圓形及多邊形鋼管混凝土構件承載力設計
6 實心圓形鋼管混凝土構件承載力設計
7 連接和節點設計
8 防火設計
8.0.1 沒有保護層時，鋼管混凝土構件的耐火時間可按本規范附錄E計算得到，也可按表8.0.1取值。

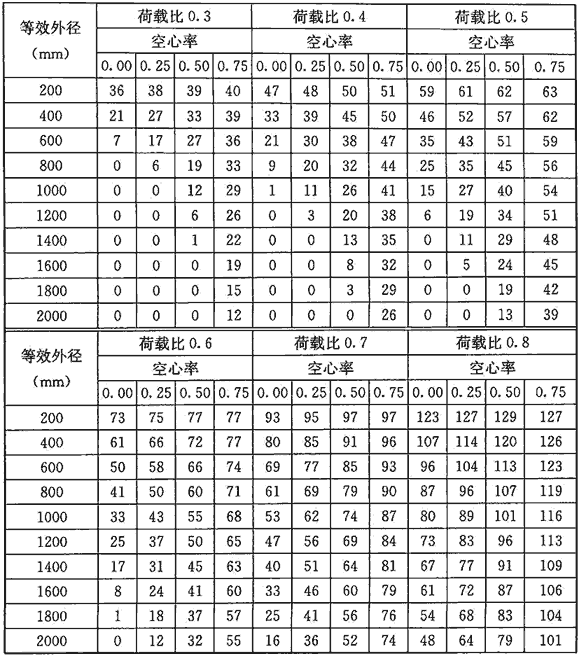

表8.0.1 不同荷載比下鋼管混凝土構件的耐火時間 t (min)
注：1 荷載比為構件設計值與構件承載力設計值之比；
2 空心率為0時，是實心鋼管混凝土構件；
3 等效外徑對于圓形截面取鋼管外徑，對于多邊形截面，按面積相等等效成圓形截面。
8.0.2 當防火材料為非膨脹型涂料時，鋼管混凝土構件保護層厚度可按本規范附錄E計算得到，也可按表8.0.2-1、表8.0.2-2取值。
表8.0.2-1 耐火等級為2.5h(150min)時非膨脹型防火涂料厚度 d(mm)取值
注：1 等效外徑對于圓形截面為鋼管外徑；對于多邊形截面，按面積相等等效成圓形截面；
2 保護層導熱系數 λ＝0.116W(m·℃)。
3 如果保護層厚度小于設計、施工或成品規定的最小厚度，按后者取值。
表8.0.2-2 耐火等級為3h(180min)時非膨脹型防火涂料厚度 d(mm)取值
注：1 等效外徑對于圓形截面為鋼管外徑；對于多邊形截面，按面積相等等效成圓形截面；
2 保護層導熱系數 λ＝0.116W/(m·℃)。
3 如果保護層厚度小于設計、施工或成品規定的最小厚度，按后者取值。
8.0.3 當保護層為水泥砂漿時，鋼管混凝土保護層厚度可按本規范附錄E計算得到，也可按表8.0.3-1、表8.0.3-2取值。
表8.0.3-1 耐火等級為2.5h(150min)時水泥砂漿保護層厚度 d(mm)取值
注：1 等效外徑對于圓形截面為鋼管外徑；對于多邊形截面，按面積相等等效成圓形截面。
2 如果保護層厚度小于設計、施工或成品規定的最小厚度，按后者取值。
表8.0.3-2 耐火等級為3h(180min)時水泥砂漿保護層厚度 d(mm)取值
注：1 等效外徑對于圓形截面為鋼管外徑；對于多邊形截面，按面積相等等效成圓形截面。
2 如果保護層厚度小于設計、施工或成品規定的最小厚度，按后者取值。
8.0.4 每個樓層的柱鋼管壁均應設置直徑不小于12mm的排氣孔，其位置宜位于柱與樓板相交位置上方及下方100mm處，并應沿柱身反對稱布設。
9 制作與施工
附錄A 各種截面的形常數
附錄A 各種截面的形常數
表A 各種截面形常數
注：1 六邊形截面根據等效圓截面原理計算：已知邊長 a 和鋼管厚度 t，則形心至邊的垂直距離 r＝2.514a，形心至鋼材內壁的垂直距離 r1＝r－t，由此，得等效圓截面的半徑 R＝2.53a；等效圓截面鋼管的內半徑Rco＝1.007(2.5137a－t)，等效圓截面鋼管的厚度 t＝R－Rco；
2 截面：空心部分的半徑 rci，空心部分的面積 Ah＝πrci2，空心部分的慣性矩 Ih＝πrci4/4，由此可計算各種截面的混凝土部分的面積和慣性矩。
附錄B 鋼管混凝土構件抗壓強度設計值
B.0.1 鋼管混凝土實心圓形和正十六邊形截面的抗壓強度設計值應按表B.0.1取值。
表B.0.1 鋼管混凝土實心圓形和正十六邊形截面的抗壓強度設計值 fsc(N/mm2)
續表B.0.1
B.0.2 鋼管混凝土正八邊形截面的抗壓強度設計值應按表B.0.2取值。
表B.0.2 鋼管混凝土實心正八邊形截面的抗壓強度設計值 fsc(N/mm2)
續表B.0.2
B.0.3 鋼管混凝土實心正方形截面的抗壓強度設計值應按表B.0.3取值。
表B.0.3 鋼管混凝土實心方形截面的抗壓強度設計值 fsc(N/mm2)
續表B.0.3
B.0.4 鋼管混凝土空心圓形和正十六邊形截面的抗壓強度設計值應按表B.0.4取值。
表B.0.4 鋼管混凝土空心圓形和正十六邊形截面的抗壓強度設計值 fsc(N/mm2)
續表B.0.4
B.0.5 鋼管混凝土空心正八邊形截面的抗壓強度設計值應按表B.0.5取值。
表B.0.5 鋼管混凝土空心正八邊形截面的抗壓強度設計值 fsc(N/mm2)
B.0.6 鋼管混凝土空心正方形截面的抗壓強度設計值應按表B.0.6取值。
表B.0.6 鋼管混凝土空心正方形截面的抗壓強度設計值 fsc(N/mm2)
附錄C 鋼梁-鋼管混凝土柱外加強環連接節點設計
C.0.1 外加強環宜采用下列兩種形式（圖C.0.1）：
圖C.0.1 加強環常用的類型
C.0.2 加強環板承受的軸力 N 和彎矩 M，應按下列公式計算：
式中：Nb——梁的軸心力對一個環板產生的拉力(N)；
Mc——柱軸線處的梁支座彎矩設計值(N·mm)；
V——對應于柱軸線處Mc的梁端剪力(N)；
h——梁端的截面高度；
d——柱的直徑。
C.0.3 加強環板的控制寬度 b 和厚度 t1應按下列方法計算：
1 連接鋼梁的加強環的厚度，應根據梁翼緣板所承受的軸心拉力 N 按下式計算確定：
式中：t1——加強環板的厚度；
bs——加強環板的寬度（工字鋼翼緣寬度）(mm)。

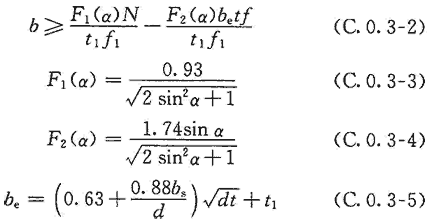

2 加強環板的控制截面的寬度 b，應按下列公式計算：
式中：α——拉力 N 作用方向與計算截面的夾角；
t——主柱鋼管的壁厚；
d——主柱鋼管的外直徑；
f——主柱鋼管的抗拉強度設計值(MPa)；
f1——加強環板的抗拉強度設計值(MPa)；
be——主柱鋼管管壁參與加強環受力的有效寬度(圖C.0.3)。
圖C.0.3 柱管壁有效寬度圖
1-主柱管壁；2-加強環板
3 加強環板除滿足計算規定外，尚應符合下列公式規定：
C.0.4 短梁（牛腿）的腹板，應按下列公式驗算短梁腹板處管壁的剪應力（圖C.0.4）：
式中：Vmax——梁端的最大剪力設計值(N)；
lw——角焊縫長度；
rco——鋼管的內半徑；
bj——角焊縫所包的寬度；
hf——角焊縫的焊腳尺寸；
tw——腹板的厚度；
fv——鋼材的抗剪強度設計值(MPa)。
圖C.0.4 管壁應力計算簡圖
1-角焊縫
附錄D 鋼筋混凝土梁-圓鋼管混凝土柱的環梁節點配筋計算方法
D.0.1 當環梁（圖D.0.1-1）上部環向鋼筋的直徑相同、水平間距相等時，環梁受拉環筋面積及箍筋單肢面積應符合下列規定：
圖D.0.1-1 RC梁-圓鋼管混凝土柱節點簡圖
1-鋼管混凝土柱；2-RC框架梁；3-環梁；4-環梁箍筋；
5-外環鋼筋；6-內環鋼筋；7-抗剪環
1 不考慮樓板的有利作用時，應按下列公式要求：
2 考慮樓板的有利作用時，應按下列公式驗算：
在負彎矩作用下，β1取0.5，β2取0.65，β3取0.6；正彎矩作用下取 β1＝β2＝β3＝1.0。θ1、θ2、α0、R、r 等參數幾何含義應按圖D.0.1-2執行。
3 環梁箍筋單肢面積應按下列公式計算：
式中：λ——剪環比，為環梁箍筋名義拉力與環梁受拉環筋名義拉力的比值，λ＝Fv/Fh，可取0.35～0.7，不考慮樓板的作用時取較高值，考慮樓板的作用時取較低值；
Fh——受拉環筋的名義拉力(N)，F(xiàn)h＝0.7fyhAsh；
fyh——環向鋼筋抗拉強度設計值(MPa)；
Ash——環向鋼筋的截面面積(mm2)；
Fv——環梁箍筋的名義拉力(N)，F(xiàn)v＝αvAsvfyv/γH；
fyv——箍筋抗拉強度設計值(MPa)；
γH——箍筋間夾角（弧度），γH＝S/(r＋bh/2)；
S——環梁中線處箍筋間距；
Asv——環梁箍筋單肢面積(mm2)；
αv——閉合箍筋計算系數，應按表D.0.1取值；
Mk——由實配鋼筋計算得出的框架梁梁端截面彎矩(N·mm)；
αdp——試驗修正系數，取αdp＝1.3；
hr——環梁截面高度。
圖D.0.1-2 幾何關系示意圖
1-鋼管
表D.0.1 閉合箍筋計算系數
D.0.2 當環梁環向鋼筋的強度等級與框架梁相同，環向鋼筋直徑相同、水平間距相等，環梁受拉環筋面積及箍筋單肢面積可按下列公式計算：
1 不考慮樓板作用
2 考慮樓板作用
式中：Ask——框架梁梁端受拉鋼筋面積(mm2)；
fy——環梁環向鋼筋的受拉強度設計值(MPa)；
Asv——環梁箍筋單肢箍面積(mm2)；
fyv——箍筋的抗拉強度設計值(MPa)；
γH——箍筋間夾角（弧度），應按本規范第D.0.1條計算；
αv——閉合箍筋計算系數，應按本規范表D.0.1取值。
D.0.3 當采用鋼筋混凝土無梁樓蓋時，樓蓋與圓鋼管混凝土柱的環梁節點中，環梁環筋面積應按下式計算：
環梁箍筋單肢面積應按下式計算：
式中：Ask——鋼管混凝土柱范圍內受拉板筋的面積(mm2)；
fyh——環梁環向鋼筋的受拉強度設計值(MPa)；
Asv——環梁箍筋單肢箍面積(mm2)；
fyv——箍筋的抗拉強度設計值(MPa)；
γH——箍筋間夾角（弧度），應按本規范第D.0.1條計算；
αv——閉合箍筋計算系數，應按本規范表D.0.1取值。
附錄E 鋼管混凝土構件防火計算方法
E.0.1 火災標準升溫曲線應按下式計算：
式中：t——時間；
Tf——火災溫度(℃)；
T0——初始環境溫度，取20℃。
E.0.2 高溫下材料的力學特性和熱工參數應符合下列規定：
1 高溫下鋼材的抗壓強度設計值應按下式計算：
式中：f——常溫下的鋼材強度設計值(MPa)；
T——鋼材的溫度(℃)；
e——自然對數底，e＝2.71828。
2 高溫下鋼材的彈性模量應按下式計算：
式中：Es——常溫下鋼材的彈性模量(MPa)；
T——鋼材的溫度(℃)；
3 高溫下混凝土的抗壓強度設計值應按下式計算：
式中：fc——常溫下的混凝土強度設計值(MPa)；
T——混凝土的溫度(℃)。
4 高溫下混凝土彈性模量應按下式計算：
式中：Ec——常溫下的混凝土彈性模量(MPa)；
T——混凝土的溫度(℃)。
5 鋼管的熱工參數取值應符合下列規定：
1) 鋼材的密度：ρs＝7850kg/m3
2) 鋼材導熱系數應按下式計算：
3) 鋼材的比熱容應按下式計算：
4) 鋼材的熱膨脹系數應按下式計算：
6 混凝土的熱工參數取值應符合下列規定：
1) 混凝土的密度：ρc＝2350kg/m3
2) 混凝土的導熱系數：
3) 混凝土的比熱容：
4) 混凝土的熱膨脹系數：
E.0.3 標準升溫曲線下構件的溫度場計算應符合下列規定：
1 鋼管的溫度 Ts應按下列公式計算：
式中：t——時間；
Ts——鋼管的溫度(℃)；
ds——鋼管的等效厚度，根據面積等效成圓形的厚度。
2 混凝土的平均溫度Tc應按下列公式計算：
式中：t——時間；
Tc——混凝土的平均溫度(℃)；
Le——混凝土的等效厚度，根據面積等效成圓形的厚度；
ψ——空心率。
E.0.4 標準火災升溫曲線下構件的抗壓承載力應符合下列規定：
1 火災下構件的抗壓強度設計值 f sc T 應按下列公式計算：
式中：fsc——常溫下鋼管混凝土構件的抗壓強度設計值，應按本規范公式(5.1.2-2)計算(MPa)；
kscT——高溫下的強度折減系數；
As、Ac——鋼管、管內混凝土的面積(mm2)；
fT——t時刻高溫下鋼管的抗壓強度設計值，應按本規范公式(E.0.2-1)計算，其中溫度應按本規范公式(E.0.3-1)計算(MPa)；
fcT——t時刻高溫下混凝土的平均抗壓強度設計值(MPa)；
Tc——混凝土的平均溫度，應按本規范公式(E.0.3-6)計算(℃)。
2 火災下構件的強度承載力設計值應按下式計算：
3 火災下構件的穩定承載力設計值應按下列公式計算：
式中：NuT——t 時刻，鋼管混凝土構件的穩定承載力(N)；
N0T——t 時刻，鋼管混凝土構件的強度承載力(N)；
φT——t 時刻，鋼管混凝土構件高溫下的穩定系數；
λscT——高溫下的正則長細比，
；
λsc——構件的長細比；
fscT——t 時刻，鋼管混凝土構件的抗壓強度設計值，應按本規范公式(E.0.4-1)計算(MPa)；
Asc——鋼管混凝土構件的截面積，等于鋼管和混凝土截面面積之和(mm2)；
EscT——t 時刻，鋼管混凝土構件的彈性模量(MPa)；
EsT——t 時刻，高溫下鋼材彈性模量(MPa)；應按本規范公式(E.0.2-2)計算，其中溫度應按本規范公式(E.0.3-1)計算；
EcT——t 時刻，高溫下混凝土的平均彈性模量，考慮溫度的不均勻性(MPa)；
Tc——混凝土的平均溫度，應按本規范公式(E.0.3-6)計算(℃)。
4 火災下構件的承載力應符合下式規定：
式中：NT——火災下作用于構件的壓力設計值；
NuT——火災下構件的穩定承載力設計值，按本規范公式(E.0.4-5)計算。
E.0.5 利用空心鋼管混凝土中空部分注水的構件，注水對鋼管混凝土構件耐火時間的影響應符合下列規定：
1 荷載比小于0.1時，構件的耐火時間按3h(180min)取值。
2 對荷載比小于0.4且空心率大于0.65的鋼管混凝土構件，按不注水鋼管混凝土構件計算耐火時間。
3 當荷載比在0.1和0.4之間時，注水對構件耐火時間的影響可按第1點和第2點的荷載比插值。
E.0.6 火災下構件保護層厚度的計算應符合下列規定：
1 已知構件火災下的外荷載 NT，令 NT＝NuT；已知構件火災下的荷載比nj，令 NT＝nfNu，Nu應按本規范公式(5.1.10-1)計算。采用迭代或試算法，可得到?jīng)]有保護層時構件的耐火時間。
2 當防火材料為非膨脹型涂料時，保護層厚度可按下式計算：
3 當防火材料為鋼絲網抹 M5普通水泥砂漿時，保護層厚度可按下式計算：
式中：d——保護層厚度；
λ——保護層的導熱系數[W/(m·℃)]；
tsc——沒有保護層時，構件的耐火時間；可根據本規范第E.0.6條第1款反算得到；
te——涂保護層后希望達到的耐火時間。
