1 總則

1.0.1 為了在膨脹土地區建筑工程中貫徹執行國家的技術經濟政策，做到安全適用、技術先進、經濟合理、保護環境，制定本規范。

1.0.2 本規范適用于膨脹土地區建筑工程的勘察、設計、施工和維護管理。

1.0.3 膨脹土地區的工程建設，應根據膨脹土的特性和工程要求，綜合考慮地形地貌條件、氣候特點和土中水分的變化情況等因素，注重地方經驗，因地制宜，采取防治措施。

1.0.4 膨脹土地區建筑工程勘察、設計、施工和維護管理，除應符合本規范外，尚應符合有關現行國家標準的規定。

2 術語和符號

3 基本規定

3.0.1 膨脹土應根據土的自由膨脹率、場地的工程地質特征和建筑物破壞形態綜合判定。必要時，尚應根據土的礦物成分、陽離子交換量等試驗驗證。進行礦物分析和化學分析時，應注重測定蒙脫石含量和陽離子交換量，蒙脫石含量和陽離子交換量與土的自由膨脹率的相關性可按本規范表A采用。

3.0.2 膨脹土場地上的建筑物，可根據其重要性、規模、功能要求和工程地質特征以及土中水分變化可能造成建筑物破壞或影響正常使用的程度，將地基基礎分為甲、乙、丙三個設計等級。設計時，應根據具體情況按表3.0.2選用。

表3.0.2 膨脹土場地地基基礎設計等級

3.0.3 地基基礎設計應符合下列規定：
1 建筑物的地基計算應滿足承載力計算的有關規定；
2 地基基礎設計等級為甲級、乙級的建筑物，均應按地基變形設計；
3 建造在坡地或斜坡附近的建筑物以及受水平荷載作用的高層建筑、高聳構筑物和擋土結構、基坑支護等工程，尚應進行穩定性驗算。驗算時應計及水平膨脹力的作用。

3.0.4 地基基礎設計時，所采用的作用效應設計值應符合現行國家標準《建筑地基基礎設計規范》GB 50007的有關規定。

3.0.5 膨脹土地區建筑物設計使用年限及耐久性設計，應符合現行國家標準《工程結構可靠性設計統一標準》GB 50153的規定。

3.0.6 地基基礎設計等級為甲級的建筑物，應按本規范附錄B的要求進行長期的升降和水平位移觀測。地下室側墻和高度大于3m的擋土結構，宜對側墻和擋土結構進行土壓力觀測。

4 勘察

5 設計

6 施工

7 維護管理

附錄A 膨脹土自由膨脹率與蒙脫石含量、陽離子交換量的關系

附錄A 膨脹土自由膨脹率與蒙脫石含量、陽離子交換量的關系

表A 膨脹土的自由膨脹率與蒙脫石含量、陽離子交換量的關系

注：1 表中蒙脫石含量為干土全重含量的百分?jǐn)?shù)，采用次甲基藍吸附法測定；
2 對不含碳酸鹽的土樣，采用醋酸銨法測定其陽離子交換量；對含碳酸鹽的土樣，采用氯化銨—醋酸銨法測定其陽離子交換量。

附錄B 建筑物變形觀測方法

B.0.1 變形觀測可包括建筑物的升降、水平位移、基礎轉動、墻體傾斜和裂縫變化等項目。

B.0.2 變形觀測方法、所用儀器和精度，應符合現行行業標準《建筑變形測量規范》JGJ 8的規定。

B.0.3 水準基點設置應符合下列要求：
1 水準基點的埋設應以不受膨脹土脹縮變形影響為原則，宜埋設在鄰近的基巖露頭或非膨脹土層內?；c(diǎn)應按現行國家標準《工程測量規范》GB 50026規定的二等水準要求布置。鄰近沒有非膨脹土土層時，可在多年的深水井壁上或在常年潮濕、保水條件良好的地段設置深埋式水準基點。深埋式水準基點應加設套管，并應加強保濕措施；
2 深埋式水準基點（圖B.0.3）不宜少于3個。每次變形觀測時，應進行水準基點校核。水準基點離建筑物較遠時，可在建筑物附近設置觀測水準基點，其深度不得小于該地區的大氣影響深度。

圖B.0.3 深埋式水準基點示意
1—焊接在鋼管上的水準標芯；2—Ф30mm～50mm鋼管；3—Ф60mm～110mm套管；4—導向環；5—底部現澆混凝土；6—油氈二層；7—木屑；8—保護井

B.0.4 觀測點設置應符合下列要求：
1 觀測點的布置應全面反映建筑物的變形情況，在砌體承重的房屋轉角處、縱橫墻交接處以及橫墻中部，應設置觀測點；在房屋轉角附近宜加密至每隔2m設1個觀測點；承重內隔墻中部應設置內墻觀測點，室內地面中心及四周應設置地面觀測點?？蚣芙Y(jié)構的房屋沿柱基或縱橫軸線應設置觀測點。煙囪、水塔、油罐等構筑物的觀測點應沿周邊對稱設置。每棟建筑物可選擇最敏感的(1～2)個剖面設置觀測點；
2 建筑物墻體和地面裂縫觀測應選擇重點剖面設置觀測點（圖B.0.4）。每條裂縫應在不同位置上設置兩組以上的觀測標志；

圖B.0.4 裂縫觀測片

3 觀測點的埋設可按建筑物的特點采用不同的類型，觀測點的埋設應符合現行行業標準《建筑變形測量規范》JGJ 8的規定。

B.0.5 對新建建筑物，應自施工開始即進行升降觀測，并應在施工過程的不同荷載階段進行定期觀測。竣工后，應每月進行一次。觀測工作宜連續進行5年以上。在掌握房屋季節性變形特點的基礎上，應選擇收縮下降的最低點和膨脹上升的最高點，以及變形交替的季節，每年觀測4次。在久旱和連續降雨后應增加觀測次數。
必要時，應同期進行裂縫、基礎轉動、墻體傾斜及基礎水平位移等項目的觀測。

B.0.6 資料整理，應包括下列內容：
1 校核觀測數據，計算每個觀測點的高程、逐次變化值和累計變化值；
2 繪制觀測點的時間—變形曲線；
3 繪制建筑物的變形展開曲線；
4 選擇典型剖面，繪制基礎升降、裂縫張閉、基礎轉動和基礎水平位移等項目的關系曲線；
5 計算建筑物的平均變形幅度、相對撓曲以及易損部分的局部?jī)A斜；
6 編寫觀測報告。

附錄C 現場浸水載荷試驗要點

C.0.1 現場浸水載荷試驗可用于以確定膨脹土地基的承載力和浸水時的膨脹變形量。

C.0.2 現場浸水載荷試驗（圖C.0.2）的方法與步驟，應符合下列規定：

注：圖中單位mm

圖C.0.2 現場浸水載荷試驗試坑及設備布置示意
1—方形壓板；2—Ф127砂井；3—磚砌砂槽；4—1b深測標；5—2b深測標；6—3b深測標；7—大氣影響深度測標；8—深度為零的測標

1 試驗場地應選在有代表性的地段；
2 試驗坑深度不應小于1.0m，承壓板面積不應小于0.5m²，采用方形承壓板時，其寬度b不應小于707mm；
3 承壓板外宜設置一組深度為零、1b、2b、3b和等于當?shù)卮髿庥绊懮疃鹊姆謱訙y(cè)標，或采用一孔多層測標方法，以觀測各層土的膨脹變形量；
4 可采用砂井和砂槽雙面浸水。砂槽和砂井內應填滿中、粗砂，砂井的深度不應小于當?shù)氐拇髿庥绊懮疃?，且不?yīng)小于4b；
5 應采用重物分級加荷和高精度水準儀觀測變形量；
6 應分級加荷至設計荷載。當土的天然含水量大于或等于塑限含水量時，每級荷載可按25kPa增加；當土的天然含水量小于塑限含水量時，每級荷載可按 50kPa增加；每級荷載施加后，應按0.5h、1h各觀測沉降一次，以后可每隔1h或更長一些時間觀測一次，直至沉降達到相對穩定后再加下一級荷載；
7 連續2h的沉降量不大于0.1mm/h時可認為沉降穩定；
8 當施加最后一級荷載（總荷載達到設計荷載）沉降達到穩定標準后，應在砂槽和砂井內浸水，浸水水面不應高于承壓板底面；浸水期間應每3d觀測一次膨脹變形；膨脹變形相對穩定的標準為連續兩個觀測周期內，其變形量不應大于0.1mm/3d。浸水時間不應少于兩周；
9 浸水膨脹變形達到相對穩定后，應停止浸水并按本規范第C.0.2條第6、7款要求繼續加荷直至達到極限荷載；
10 試驗前和試驗后應分層取原狀土樣在室內進行物理力學試驗和膨脹試驗。

C.0.3 現場浸水載荷試驗資料整理及計算，應符合下列規定：
1 應繪制各級荷載下的變形和壓力曲線（圖C.0.3）以及分層測標變形與時間關系曲線，確定土的承載力和可能的膨脹量；

圖C.0.3 現場浸水載荷試驗p-s關系曲線示意
OA—分級加載至設計荷載；AB—浸水膨脹穩定；BC—分級加載至極限荷載；

2 同一土層的試驗點數不應少于3點，當實測值的極差不大于其平均值的30％時，可取平均值為其承載力極限值，應取極限荷載的1/2作為地基土承載力的特征值；
3 必要時可用試驗指標按承載力公式計算其承載力，并應與現場載荷試驗所確定的承載力值進行對比。在特殊情況下，可按地基設計要求的變形值在p-s曲線上選取所對應的荷載作為地基土承載力的特征值。

附錄D 自由膨脹率試驗

D.0.1 自由膨脹率試驗可用于判定黏性土在無結構力影響下的膨脹潛勢。

D.0.2 試驗儀器設備應符合下列規定：
1 玻璃量筒容積應為50mL，最小分度值應為1mL。容積和刻度應經過校準；
2 量土杯容積應為10mL，內徑應為20mm；
3 無頸漏斗上口直徑應為50mm～60mm，下口直徑應為4mm～5mm；
4 攪拌器應由直桿和帶孔圓盤構成，圓盤直徑應小于量簡直徑2mm，盤上孔徑宜為2mm（圖D.0.2）；

圖D.0.2 攪拌器示意
1—直桿；2—圓盤

5 天平最大稱量應為200g，最小分度值應為0.01g；
6 應選取的其他試驗儀器設備包括平口刮刀、漏斗支架、取土匙和孔徑0.5mm的篩等。

D.0.3 試驗方法與步驟應符合下列規定：
1 應用四分對角法取代表性風干土100g，應碾細并全部過0.5mm篩，石子、姜石、結核等應去除；
2 應將過篩的試樣拌勻，并應在105℃～110℃下烘至恒重，同時應在干燥器內冷卻至室溫；
3 應將無頸漏斗放在支架上，漏斗下口應對準量土杯中心并保持10mm距離（圖D.0.3）；
4 應用取土匙取適量試樣倒入漏斗中，倒土?xí)r匙應與漏斗壁接觸，且應靠近漏斗底部，應邊倒邊用細鐵絲輕輕攪動，并應避免漏斗堵塞。當試樣裝滿量土杯并開始溢出時，應停止向漏斗倒土，應移開漏斗刮去杯口多余的土。應將量土杯中試樣倒入匙中，再次將量土杯（圖D.0.3）置于漏斗下方，應將匙中土按上述方法倒入漏斗，使其全部落入量土杯中，刮去多余土后稱量量土杯中試樣質量。本步驟應進行兩次重復測定，兩次測定的差值不得大于0.1g；

圖D.0.3 漏斗與量土杯示意
1—無頸漏斗；2—量土杯；3—支架

5 應在量筒內注入30mL純水，并加入5mL濃度為5％的分析純氯化鈉溶液。應將量土杯中試樣倒入量筒內，用攪拌器攪拌懸液，上近液面，下至筒底，上下攪拌各10次，用純水清洗攪拌器及量筒壁，使懸液達50mL；
6 待懸液澄清后，應每隔2h測讀一次土面高度(估讀0.1mL)。直至兩次讀數差值不大于0.2mL，可認為膨脹穩定，土面傾斜時，讀數可取其中值；
7　應按本規范式(4.2.1)計算自由膨脹率。

附錄E 50KPA壓力下的膨脹率試驗

E.0.1 50kPa壓力下的膨脹率試驗可用于50kPa壓力和有側限條件下原狀土或擾動土樣的膨脹率測定。

E.0.2 膨脹率試驗儀器設備應符合下列規定：
1 壓縮儀試驗前應校準在50kPa壓力下的儀器壓縮量；
2 試樣面積應為3000mm²或5000mm²，高應為20mm；
3 百分表最大量程應為5mm～10mm，最小分度值應為0.01mm；
4 環刀面積應為3000mm²或5000mm²，高應為25mm；
5 天平最大稱量應為200g，最小分度值應為0.01g；
6 推土器直徑應略小于環刀內徑，高度應為5mm。

E.0.3 膨脹率試驗方法與步驟應符合下列規定：
1 應用內壁涂有薄層潤滑油帶護環的環刀切取代表性試樣，用推土器將試樣推出5mm，削去多余的土，稱其重量準確至0.01g，測定試前含水量；
2 應按壓縮試驗要求，將試樣裝入容器內，放入透水石和薄型濾紙，加壓蓋板，調整杠桿使之水平。加1kPa～2kPa壓力（保持該壓力至試驗結束，不計算在加荷壓力之內），并加50kPa的瞬時壓力，使加荷支架、壓板、土樣、透水石等緊密接觸，調整百分表，記下初讀數；
3 應加50kPa壓力，每隔1h記錄一次百分表讀數。當兩次讀數差值不超過0.01mm時，即為下沉穩定；
4 應向容器內自下而上注入純水，使水面超過試樣頂面約5mm，并應保持該水位至試驗結束；
5 浸水后，應每隔2h測記一次百分表讀數，當連續兩次讀數不超過0.01mm時，可以為膨脹穩定，隨即卸荷至零，膨脹穩定后，記錄讀數；
6 試驗結束，應吸去容器中的水，取出試樣稱其重量，準確至0.01g。應將試樣烘至恒重，在干燥器內冷卻至室溫，稱量并計算試樣的試后含水量、密度和孔隙比。

E.0.4 試驗資料整理和校核應符合下列規定：
1 50kPa壓力下的膨脹率應按下式計算：

[E.0.4]
式中：——在50kPa壓力下的膨脹率(％)；
——壓力為50kPa時試樣膨脹穩定后百分表的讀數(mm)；
——壓力為50kPa時儀器的變形值；
——壓力為零時百分表的初讀數(mm)；
——試樣加荷前的原始高度。
2 試后孔隙比應按本規范式(F.0.4-2)計算，計算值與實測值之差不應大于0.01。

附錄F 不同壓力下的膨脹率及膨脹力試驗

F.0.1 不同壓力下的膨脹率及膨脹力試驗可用于測定有側限條件下原狀土或擾動土樣的膨脹率與壓力之間的關系，以及土樣在體積不變時由于膨脹產生的最大內應力。

F.0.2 不同壓力下的膨脹率及膨脹力試驗儀器設備應符合下列規定：
1 壓縮儀試驗前應校準儀器在不同壓力下的壓縮量和卸荷回彈量；
2 試樣面積應為3000mm²或5000mm²，高應為20mm；
3 百分表最大量程應為5mm～10mm，最小分度值應為0.01mm；
4 環刀面積應為3000mm²或5000mm²，高應為25mm；
5 天平最大稱量應為200g，最小分度值應為0.01g；
6 推土器直徑應略小于環刀內徑，高度應為5mm。

F.0.3 不同壓力下的膨脹率及膨脹力試驗方法與步驟，應符合下列規定：
1 應用內壁涂有薄層潤滑油帶有護環的環刀切取代表性試樣，由推土器將試樣推出5mm，削去多余的土，稱其重量準確至0.01g，測定試前含水量；
2 應按壓縮試驗要求，將試樣裝入容器內，放入干透水石和薄型濾紙。調整杠桿使之水平，加1kPa～2kPa的壓力（保持該壓力至試驗結束，不計算在加荷壓力之內）并加50kPa瞬時壓力，使加荷支架、壓板、試樣和透水石等緊密接觸。調整百分表，并記錄初讀數；
3 應對試樣分級連續在1min～2min內施加所要求的壓力。所要求的壓力可根據工程的要求確定，但應略大于試樣的膨脹力。壓力分級，當要求的壓力大于或等于150kPa時，可按50kPa分級；當壓力小于150kPa時，可按25kPa分級；壓縮穩定的標準應為連續兩次讀數差值不超過0.01mm；
4 應向容器內自下而上注入純水，使水面超過試樣上端面約5mm，并應保持至試驗終止。待試樣浸水膨脹穩定后，應按加荷等級分級卸荷至零；
5 試驗過程中每退一級荷重，應相隔2h測記一次百分表讀數。當連續兩次讀數的差值不超過0.01mm時，可認為在該級壓力下膨脹達到穩定，但每級荷重下膨脹試驗時間不應少12h；
6 試驗結束，應吸去容器中的水，取出試樣稱量，準確至0.01g。應將試樣烘至恒重，在干燥器內冷卻至室溫，稱量并計算試樣的試后含水量、密度和孔隙比。

F.0.4 不同壓力下的膨脹率及膨脹力試驗資料的整理和校核，應符合下列規定：
1 各級壓力下的膨脹率應按下式計算：

[F.0.4-1]

式中：——某級荷載下膨脹土的膨脹率(％)；
——在一定壓力作用下試樣浸水膨脹穩定后百分表的讀數(mm)；
——在一定壓力作用下，壓縮儀卸荷回彈的校準值；
——試樣壓力為零時百分表的初讀數(mm)；
——試樣加荷前的原始高度。
2 試樣的試后孔隙比應按下式計算：

[F.0.4-2]
(F.0.4-3)

式中：——試樣的試后孔隙比；
——卸荷至零時試樣浸水膨脹穩定后的變形量；
——試樣卸荷至零時浸水膨脹穩定后百分表讀數(mm)；
——為壓縮儀卸荷至零時的回彈校準值（圖F.0.4-1）；
——試樣的初始孔隙比。
3 計算的試后孔隙比與實測值之差不應大于0.01。

圖F.0.4-1 計算示意
1—儀器壓縮校準曲線；2—儀器回彈校準曲線；3—土樣加荷壓縮曲線；4—土樣浸水卸荷膨脹曲線

4 應以各級壓力下的膨脹率為縱坐標，壓力為橫坐標，繪制膨脹率與壓力的關系曲線，該曲線與橫坐標的交點為試樣的膨脹力（圖F.0.4-2）。

圖F.0.4-2 膨脹率－壓力曲線示意

附錄G 收縮試驗

G.0.1 收縮試驗可用于測定黏性土樣的線收縮率、收縮系數等指標。

G.0.2 收縮試驗的儀器設備應符合下列規定：
1 收縮試驗裝置（圖G.0.2）的測板直徑應為10mm，多孔墊板直徑應為70mm，板上小孔面積應占整個面積的50％以上；

圖G.0.2 收縮試驗裝置示意圖
1—百分表；2—測板；3—土樣；4—多孔墊板；5—墊塊

2 環刀面積應為3000mm²，高應為20mm；
3 推土器直徑應為60mm，推進量應為21mm；
4 天平最大稱量應為200g，最小分度值應為0.01g；
5 百分表最大量程應為5mm～10mm，最小分度值應為0.01mm。

G.0.3 收縮試驗的方法與步驟應符合下列規定：
1 應用內壁涂有薄層潤滑油的環刀切取試樣，用推土器從環刀內推出試樣（若試樣較松散應采用風干脫環法），立即把試樣放入收縮裝置，使測板位于試樣上表面中心處（圖G.0.2）；稱取試樣重量，準確至0.01g；調整百分表，記下初讀數。在室溫下自然風干，室溫超過30℃時，宜在恒溫(20℃)條件下進行；
2 試驗初期，應根據試樣的初始含水量及收縮速度，每隔1h～4h測記一次讀數，先讀百分表讀數，后稱試樣的重量；稱量后，應將百分表調回至稱重前的讀數處。因故停止試驗時，應采取措施保濕；
3 兩日后，應根據試樣收縮速度，每隔6h～24h測讀一次，直至百分表讀數小于0.01mm；
4 試驗結束，應取下試樣，稱量，在105℃～110℃下烘至恒重，稱干土重量。

G.0.4 收縮試驗資料整理及計算應符合下列規定：
1 試樣含水量應按下式計算：

[G.0.4-1]

式中：——與對應的試樣含水量(％)；
——某次稱得的試樣重量；
——試樣烘干后的重量。
2 豎向線縮率應按下式計算：

[G.0.4-2]
式中：——與對應的豎向線縮率(％)；
——某次百分表讀數(mm)；
——百分表初始讀數(mm)；
——試樣原始高度。
3 應以含水量為橫坐標、豎向線縮率為縱坐標，繪制收縮曲線圖（圖G.0.4）；應根據收縮曲線確定下列各指標值：

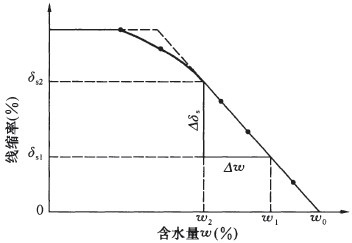

圖G.0.4 收縮曲線示意

1)豎向線縮率，按式(G.0.4-2)計算；
2)收縮系數，按本規范式(4.2.4)計算。
其中：
4 收縮曲線的直線收縮段不應少于三個試驗點數據，不符合要求時，應在試驗資料中注明該試驗曲線無明顯直線段。

附錄H 中國部分地區的蒸發力及降水量表

附錄H 中國部分地區的蒸發力及降水量表

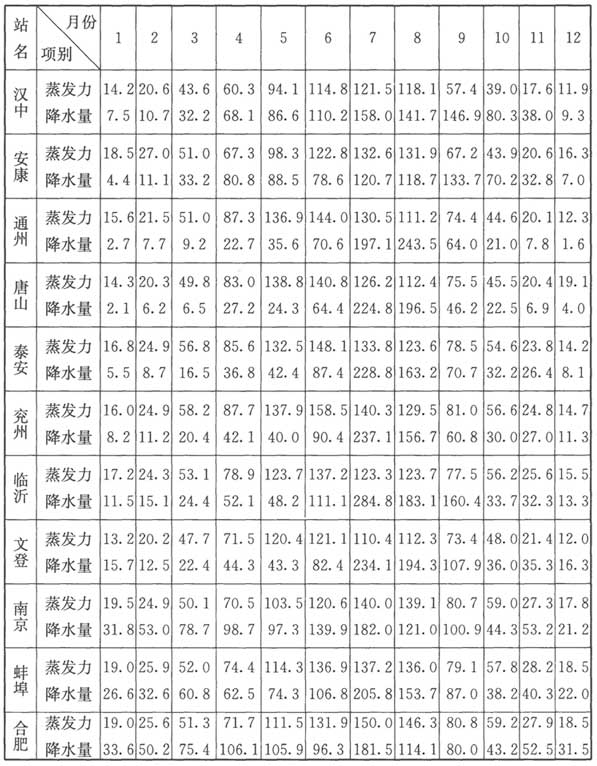

表H 中國部分地區的蒸發力及隆水量

注：表中“站名”為氣象站所在地。

附錄J 使用要求嚴格的地面構造

附錄J 使用要求嚴格的地面構造

表J 混凝土地面構造要求

注：1 表中取膨脹試驗卸荷到零時的膨脹率；
2 變形緩沖層材料可采用立砌漂石、塊石，要求小頭朝下；
3 換土層總厚度h為室外地面標高至變形緩沖層底標高的距離。

圖J 混凝土地面構造示意
1—面層；2—混凝土墊層；3—非膨脹土填充層；4—變形緩沖層；5—膨脹土地基；6—變形縫
