GB/T 50106-2010 建筑給水排水制圖標準 （完整版）
1 總 則
1.0.1 為了統一建筑給水排水專業制圖規則，保證制圖質量，提高制圖效率，做到圖面清晰，簡明，符合設計、施工、存檔的要求，適應工程建設的需要，制定本標準。
1.0.2 本標準適用于計算機制圖和手工制圖方式繪制的圖樣。
1.0.3 本標準適用于建筑給水排水專業的下列工程制圖：
1 新建、改建、擴建工程的各階段設計圖、竣工圖；
2 總圖設計圖、竣工圖；
3 原有建筑物、構筑物、總圖的實測圖；
4 通用設計圖、標準設計圖。
1.0.4 本制圖標準應按下列規定與現行國家標準《房屋建筑制圖統一標準》GB／T 50001配合使用：
1 本標準有規定的，均應按本標準執行；
2 本標準無規定的，而現行國家標準《房屋建筑制圖統一標準》GB／T 50001有規定的內容，均應按現行國家標準《房屋建筑制圖統一標準》GB／T 50001的有關規定執行。
1.0.5 建筑給水排水專業制圖，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 基本規定
3 圖 例

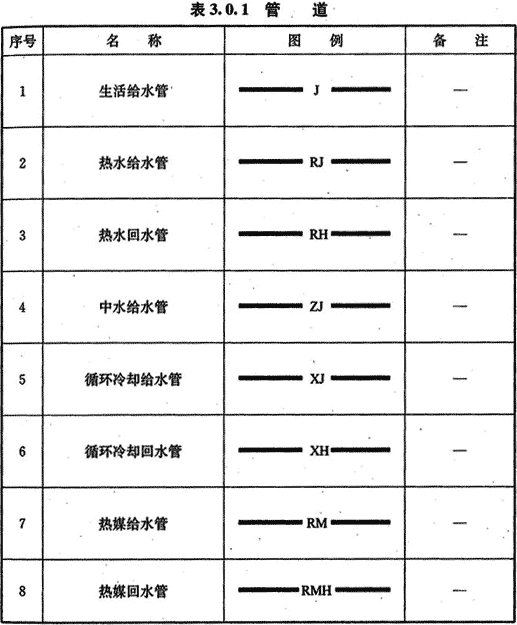

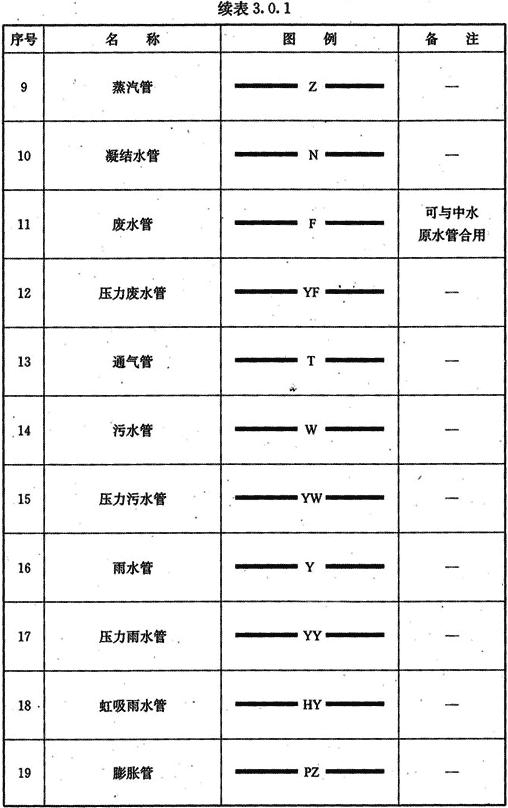

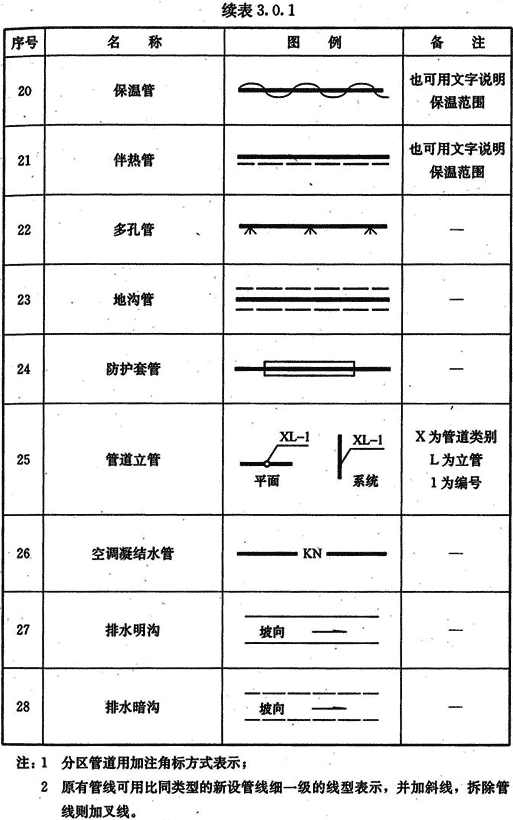

3.0.1 管道類別應以漢語拼音字母表示，管道圖例宜符合表3. 0. 1的要求。

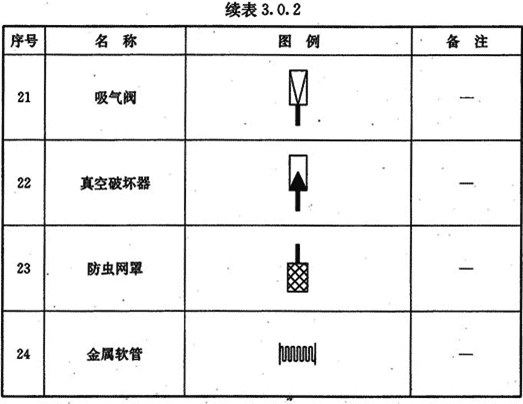

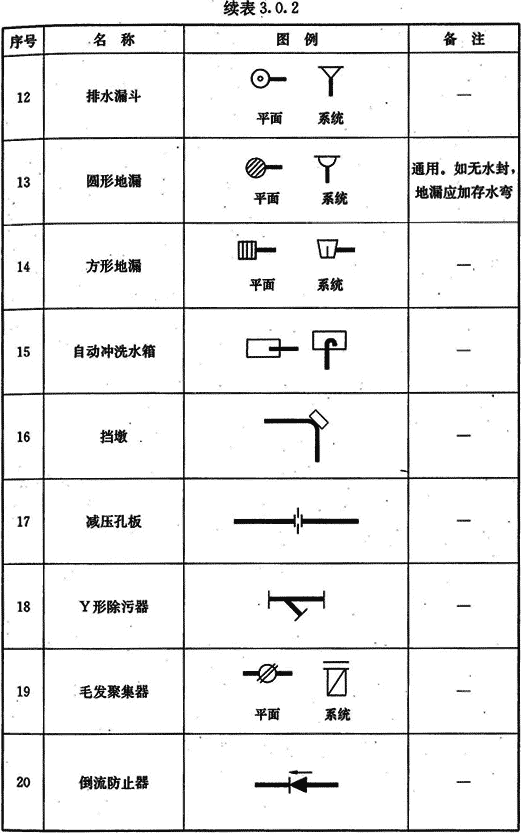

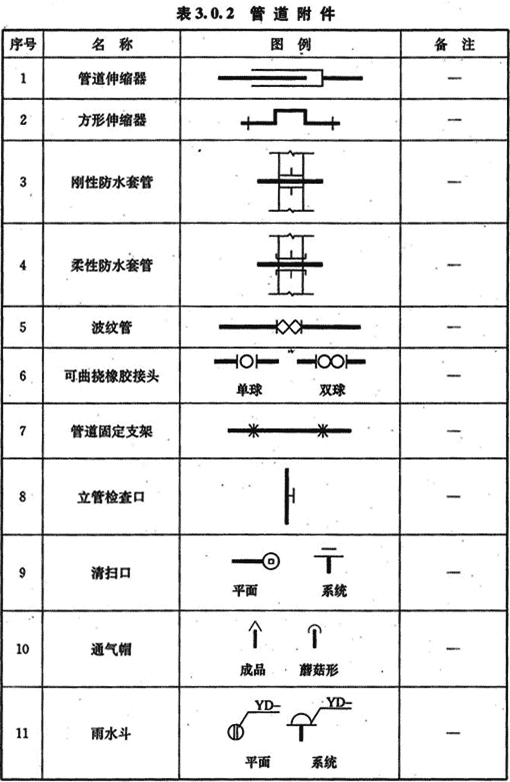

3.0.2 管道附件的圖例宜符合表3.0.2的要求。

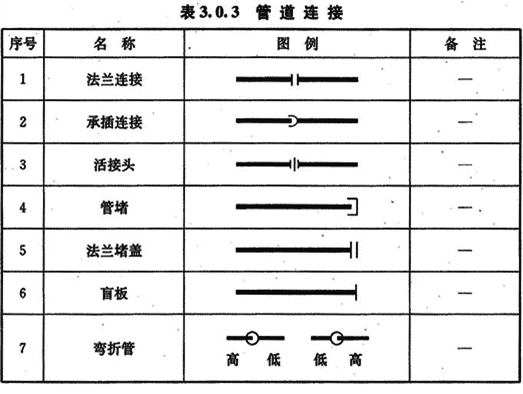

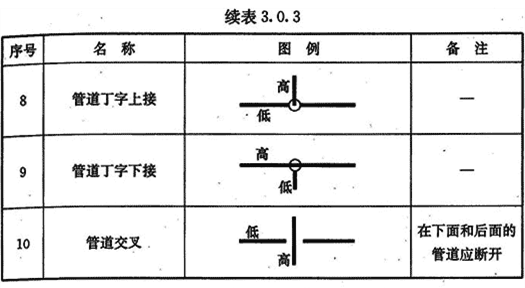

3.0.3 管道連接的圖例宜符合表3.0.3的要求。

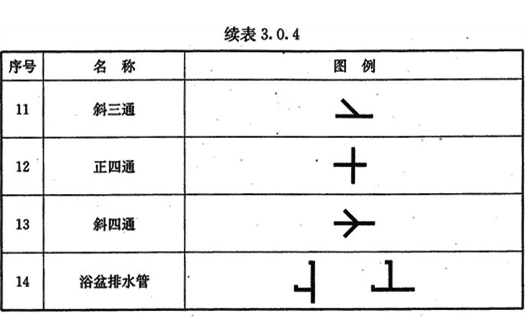

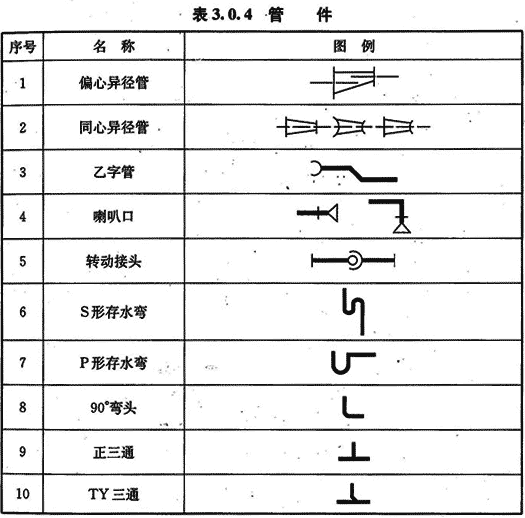

3.0.4 管件的圖例宜符合表3.0.4的要求。

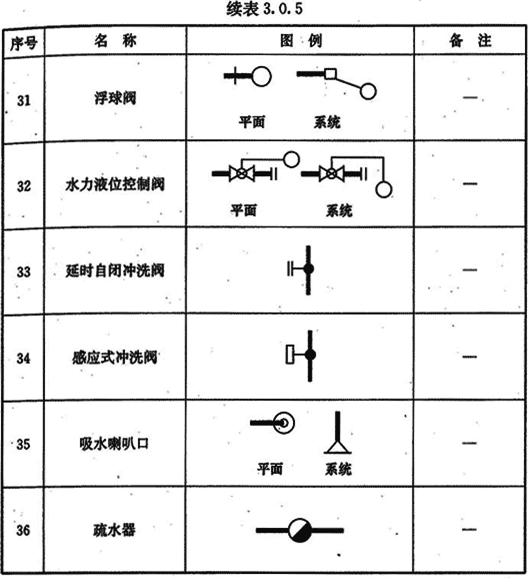

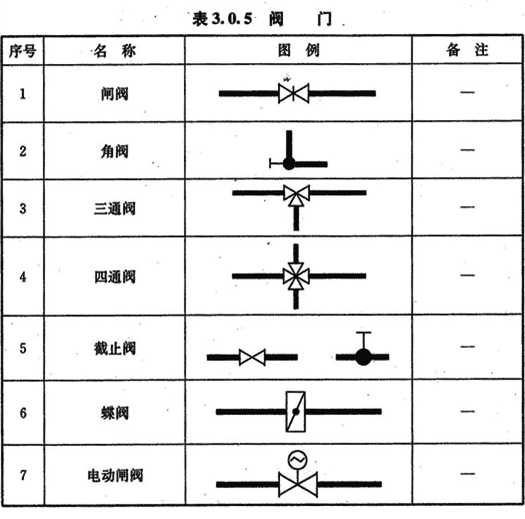

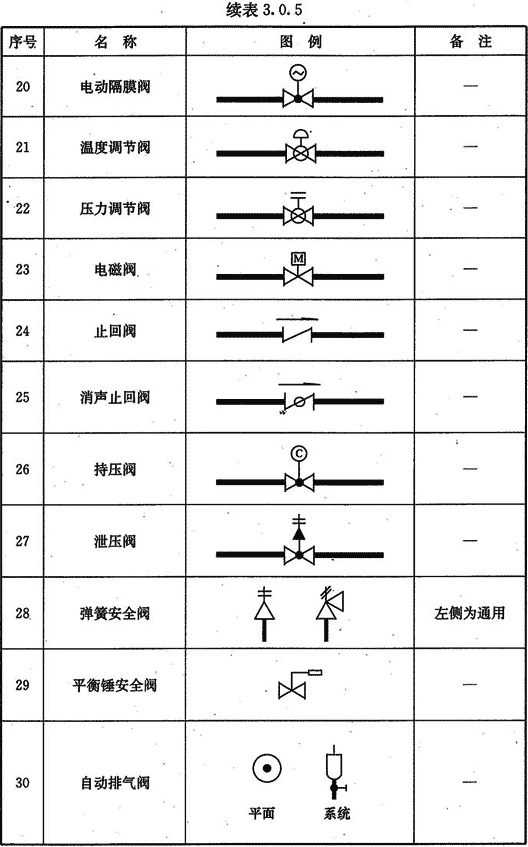

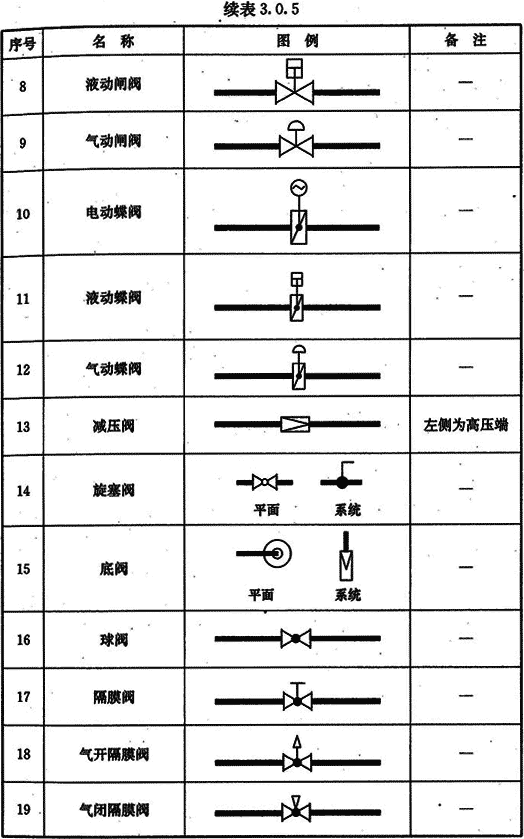

3.0.5 閥門的圖例宜符合表3.0.5的要求。

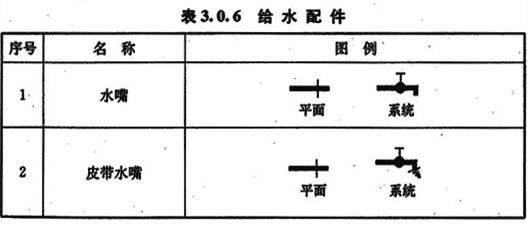

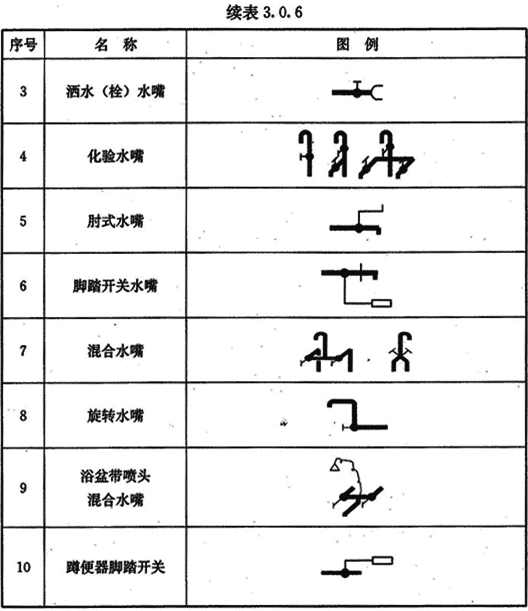

3.0.6 給水配件的圖例宜符合表3.0.6的要求。

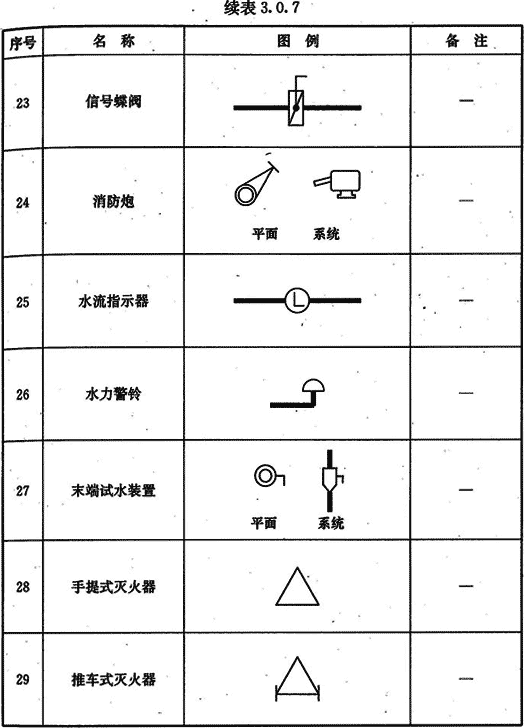

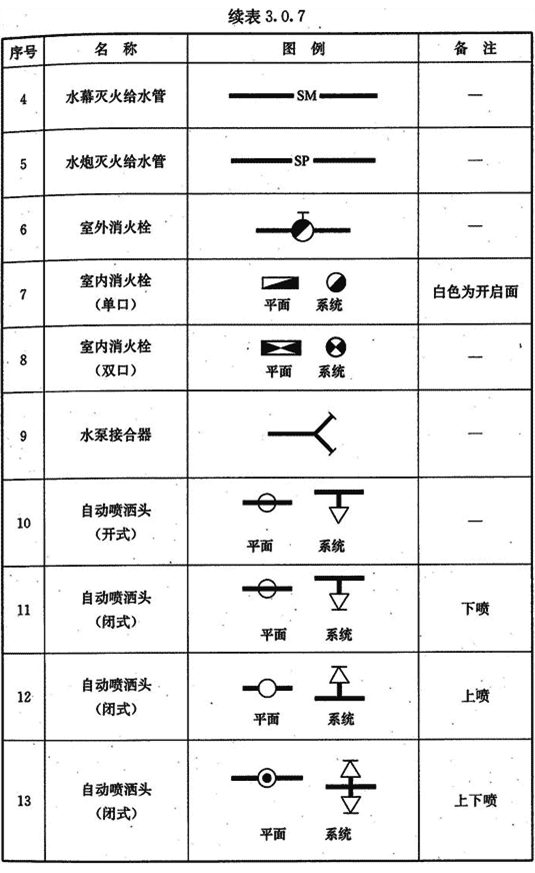

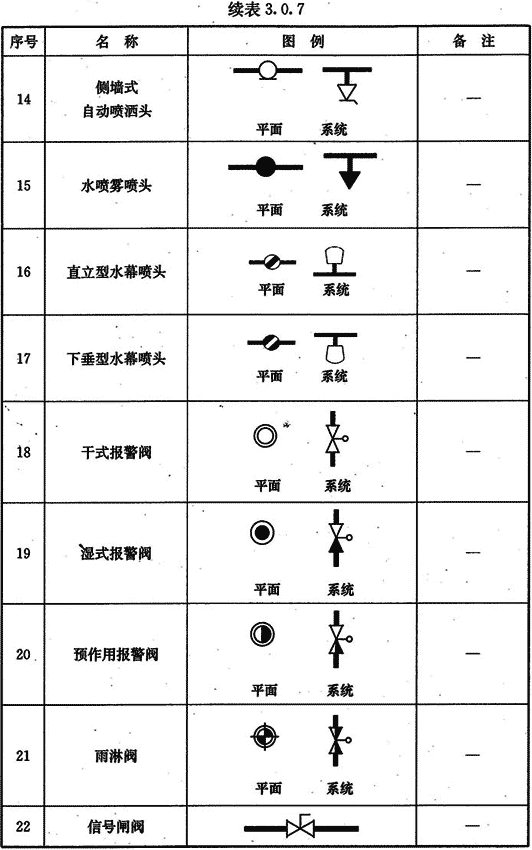

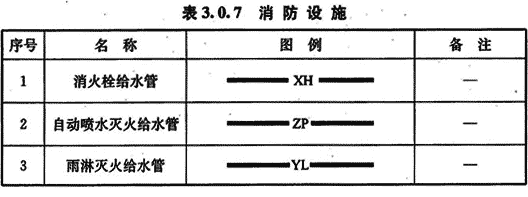

3.0.7 消防設施的圖例宜符合表3.0.7的要求。
注：1 分區管道用加注角標方式表示；
2 建筑滅火器的設計圖例可按現行國家標準《建筑滅火器配置設計規范》GB 50140 的規定確定。

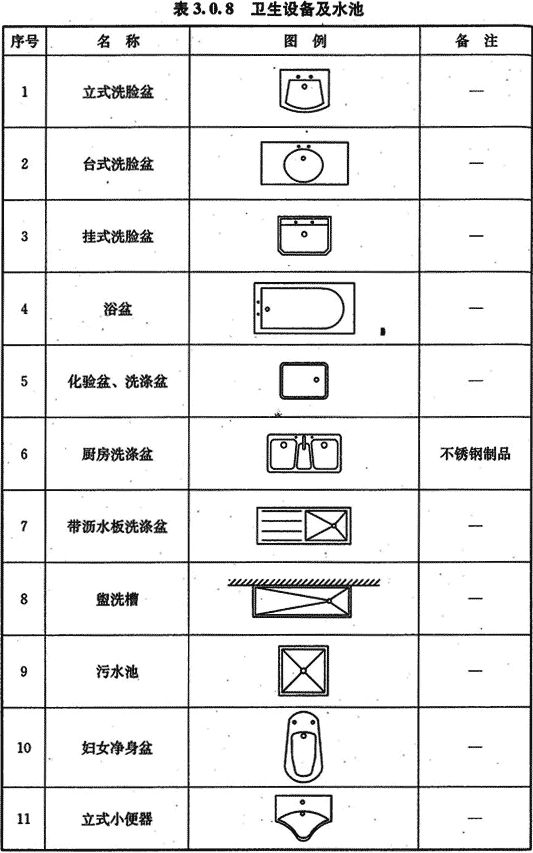

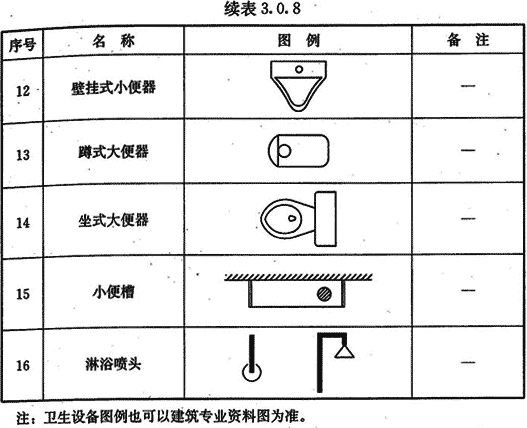

3.0.8 衛生設備及水池的圖例宜符合表3.0.8的要求。

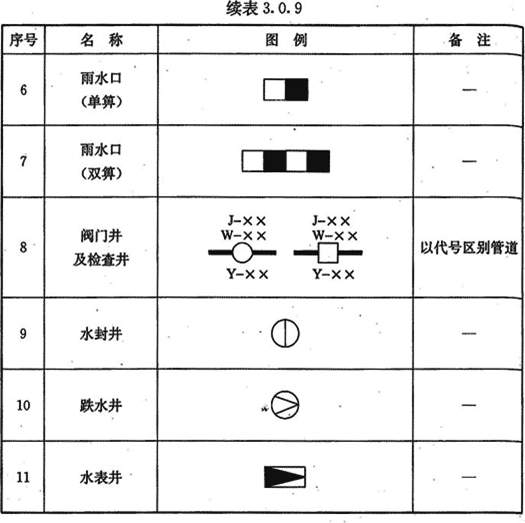

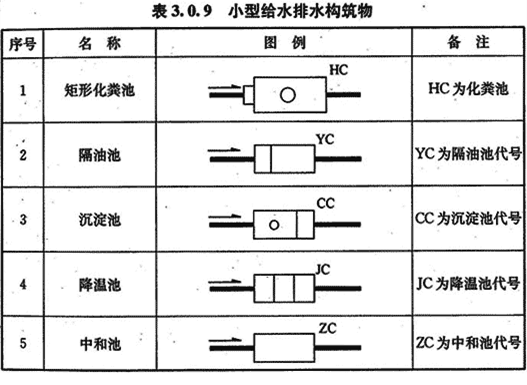

3.0.9 小型給水排水構筑物的圖例宜符合表3.0.9的要求。

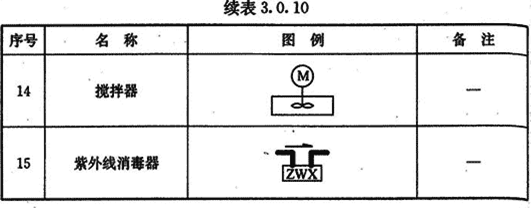

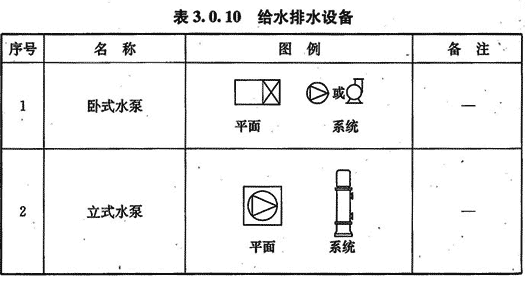

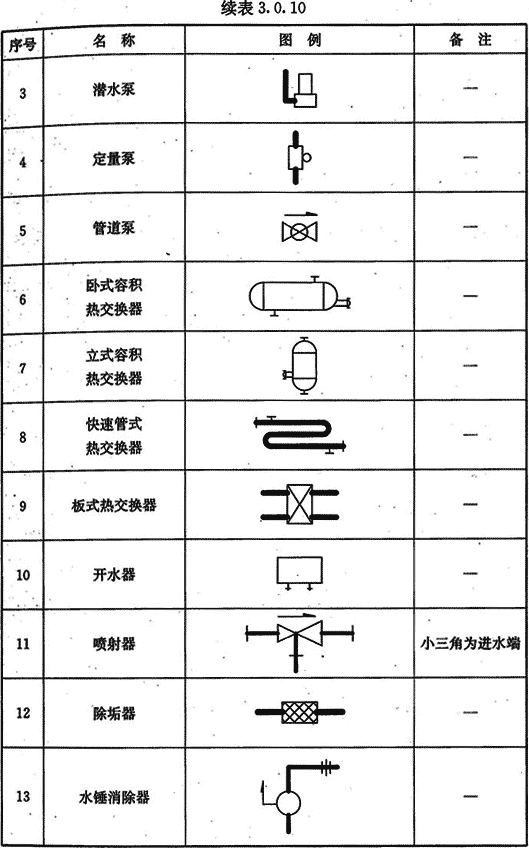

3.0.10 給水排水設備的圖裂符合表3.0.10的要求。

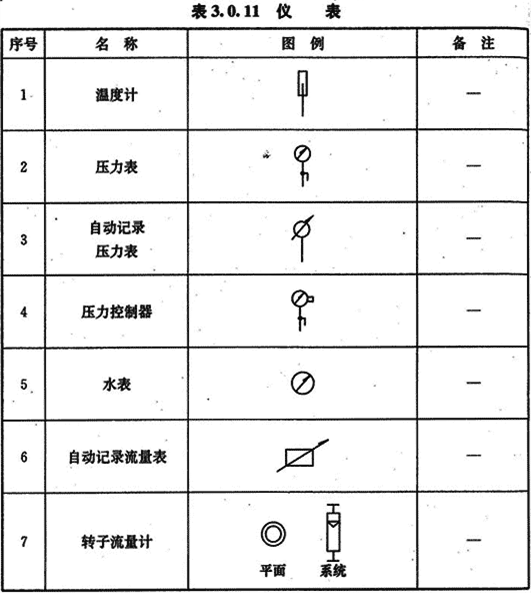

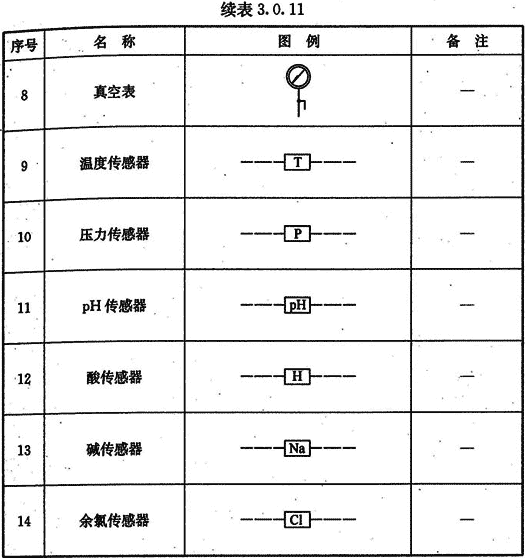

3.0.11 給水排水專業所用儀表的圖例宜符合表3.0.11的要求。
3.0.12 本標準未列出的管道、設備、配件等圖例，設計人員可自行編制并作說明，但不得與本標準相關圖例重復或混淆。
