GB/T 16728-2007 預應力混凝土肋形屋面板 （完整版）
1 范圍
1 范圍
本標準規定了預應力混凝土肋形屋面板（由縱肋承重的屋面板）的分類和標記、要求、試驗、檢驗方法、檢驗規則、標志、堆放與運輸、產品合格證。
本標準適用于工業建筑跨度為6m的屋蓋中鋪設有防水層、采用先張法的預應力混凝土肋形屋面板（以下簡稱板），包括屋面板、檐口板、嵌板、嵌板檐口板。普通混凝土肋形屋面板可參照使用。民用建筑中的肋形屋面板亦可參考使用。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準。然而，應鼓勵使用本標準的各方，探討使用下列標準的最新版本的可能性。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 175 通用硅酸鹽水泥
GB/T 700 碳素結構鋼
GB 701 低碳鋼熱軋圓盤條
GB 1499 鋼筋混凝土用熱軋帶肋鋼筋
GB/T 5223 預應力混凝土用鋼絲
GB 8076 混凝土外加劑
GB 13013 鋼筋混凝土用熱軋光圓鋼筋
GB 13014 鋼筋混凝土用余熱處理鋼筋
GB 13788 冷軋帶肋鋼筋
GB/T 14981 熱軋盤條尺寸、外形、重量及允許偏差
GB 50010 混凝土結構設計規范
GB/T 50081 普通混凝土力學性能試驗方法標準
GB 50119 混凝土外加劑應用技術規范
GB 50204 混凝土結構工程施工質量驗收規范
GBJ 107 混凝土強度檢驗評定標準
JGJ 28 粉煤灰在混凝土和砂漿中應用技術規程
JGJ 52 普通混凝土用砂質量標準及檢驗方法
JGJ 53 普通混凝土用碎石或卵石質量標準及檢驗方法
JGJ 55 普通混凝土配合比設計規程
JGJ 63 混凝土拌合用水標準
JGJ 95 冷軋帶肋鋼筋混凝土結構技術規程
JGJ 114 鋼筋焊接網混凝土結構技術規程
3 分類和標記
3.2 標記

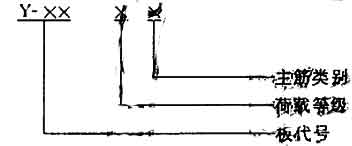

板的標記由板代號、荷載等級、主筋類別組成，其表示方法如下：
3.3 標記示例
示例1：荷載等級為2級，主筋類別為冷拉HRB335級熱扎帶肋鋼筋的預應力混凝土屋面板的標記為Y-WB-2Ⅱ 。
示例2：荷載等級為2級，主筋類別為冷拉HRB335級熱扎帶肋鋼筋的預應力混凝土檐口板的標記為Y-WBT-2Ⅱ 。
示例3：荷載等級為1級，主筋類別為冷拉HRB335級熱扎帶肋鋼筋的預應力混凝土嵌板的標記為Y-KWB-1Ⅱ 。
示例4：荷載等級為1級，主筋類別為冷拉HRB335級熱扎帶肋鋼筋的預應力混凝土嵌板檐口板的標記為Y-KWBT-1Ⅱ 。
4 要求
4 要求
4.1 一般要求
板的設計、生產除應符合本標準的規定外，尚應符合國家現行的有關標準的規定。
4.6 外觀質量

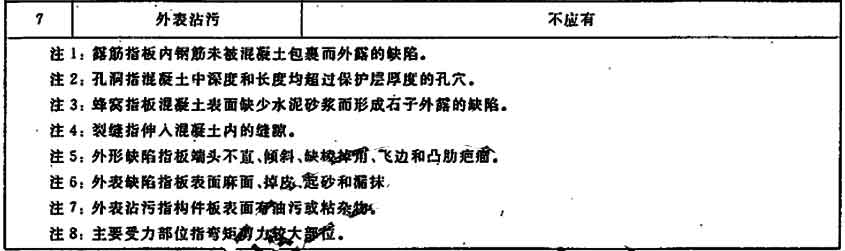

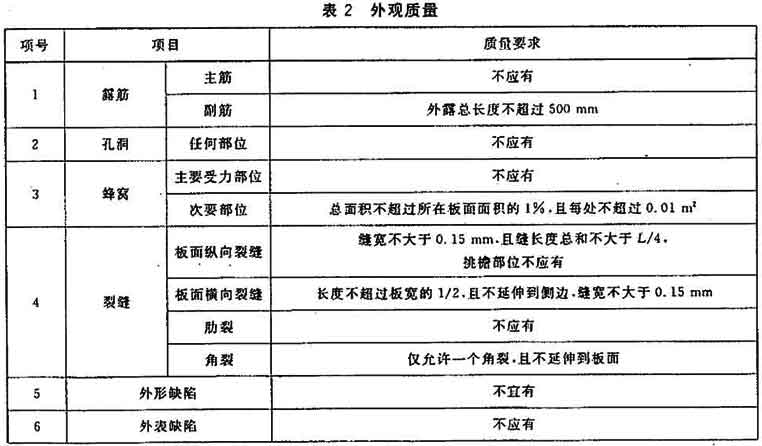

板的外觀質量應符合表2的規定。
4.7 允許偏差
板的有關項目的允許偏差應符合表3的規定。
表3 允許偏差
| 項號 | 項目 | 允許偏差/mm | |
| 1 | 長度 | ＋10，－5 | |
| 2 | 寬度 | ±5 | |
| 3 | 高度 | ＋5，－3 | |
| 4 | 面板厚度 | ＋4，－2 | |
| 5 | 肋寬 | 縱肋 | ＋4，－2 |
| 橫肋 | |||
| 6 | 側向彎曲 | L/750 | |
| 7 | 表面平整 | 5 | |
| 8 | 預埋件 | 中心位置偏移 | 10 |
| 與混凝土面平整 | 5 | ||
| 9 | 預留孔洞 | 中心位置偏移 | 10 |
| 規格尺寸 | ＋10.0 | ||
| 10 | 主筋保護層厚度 | ±3 | |
| 11 | 對角線差 | 7 | |
| 12 | 翹曲 | L/750 | |
注：L為板長。 |
|||
4.8 板的結構性能
板的結構性能包括承載力、撓度、抗裂（或裂縫寬度）應符合設計的要求，并應按GB 50204和設計的規定進行檢驗驗證（包括使用階段及制作、運輸、安裝等施工階段）。
5 試驗、檢驗方法
5.1 各種原材料及鋼材焊接質量的試驗項目和試驗方法應符合國家現行的有關標準?；炷翉?qiáng)度的檢驗評定應符合GBJ 107的規定，試驗方法應符合GB/T 50081的規定。
5.2 板內鋼筋的保護層厚度、主筋接頭位置和數量應觀察和用尺量測。
5.3 預應力筋實際建立的預應力總值的檢驗，應用千斤頂或張拉應力測定儀器在張拉后1h量測檢查。
5.4 板制作過程中的模板、鋼筋、預應力和混凝土等分項質量控制方法應符合GB 50204的有關規定。
5.5 外觀質量檢驗方法應符合表4的規定。
表4 外觀質量檢驗方法
| 項號 | 項目 | 檢驗方法 | |
| 1 | 露筋 | 主筋 | 觀察 |
| 副筋 | 觀察、用尺量測 | ||
| 2 | 孔洞 | 任何部位 | 觀察 |
| 3 | 蜂窩 | 主要受力部位 | 觀察 |
| 次要部位 | 觀察或用百格網量測 | ||
| 4 | 裂縫 | 板面縱向裂縫 | 觀察和用尺、刻度放大鏡量測 |
| 板面橫向裂縫 | |||
| 肋裂 | |||
| 角裂 | |||
| 5 | 外形缺陷 | 觀察 | |
| 6 | 外表缺陷 | 觀察 | |
| 7 | 外表沾污 | 觀察 | |
5.6 允許偏差的檢測方法應符合表5的規定。
表5 允許偏差的檢測方法
| 項號 | 項目 | 檢測方法 | |
| 1 | 長度 | 用尺量測平行于長度方向的縱肋底部兩端部位 | |
| 2 | 寬度 | 用尺量測垂直于板長度方向兩縱肋底部外側的任何部位 | |
| 3 | 高度 | 用尺量測豎向垂直于面板的縱肋底至板面的任何部位 | |
| 4 | 面板底至縱肋底高度 | 用尺量測豎向垂直于面板的面板的縱肋底至面板底的量測高度部位附近的部位 | |
| 5 | 肋寬 | 縱肋 | 用尺量測 |
| 橫肋 | 用尺量測 | ||
| 6 | 側向彎曲 | 拉線用尺量測側向彎曲最大處 | |
| 7 | 表面平整 | 用2m靠尺和楔形塞尺，量測靠尺與板面兩點間的最大縫隙 | |
| 8 | 預埋件 | 中心位置偏移 | 用尺量測縱、橫兩個方向中心線，取其中較大值 |
| 與混凝土面平整 | 用平尺和鋼板尺量測 | ||
| 9 | 預留孔洞 | 中心位置偏移 | 用尺量測縱、橫兩個方向中心線，取其中較大值 |
| 規格尺寸 | 用尺量測 | ||
| 10 | 主筋保護層厚度 | 用尺或鋼筋保護層厚度測定儀量測 | |
| 11 | 對角線差 | 用尺量測板面兩個對角線差 | |
| 12 | 翹曲 | 用調平尺在板兩端、四角量測 | |
5.7 板的結構性能試驗方法應符合GB 50204和設計的規定。試驗參數和檢驗指標應符合設計要求或GB 50204的規定。
6 檢驗規則
7 標志、堆放與運輸
7.1 標志
板應設有永久性標志，其內容包括：
a）制造廠名稱或商標；
b）標記，標注在板端側面；
c）生產日期（年、月、日）；
d）檢驗合格章。
8 產品合格證
8 產品合格證
板出廠時應簽發產品合格證，合格證應包括以下內容：
a）合格證編號；
b）采用標準圖和設計編號；
c）制造廠名稱、商標及出廠年月日；
d）型號、規格及數量；
e）混凝土、預應力筋力學性能的評定結果；
f）外觀質量和規格尺寸檢驗評定結果；
g）結構性能檢驗評定結果；
h）檢驗部門蓋章、檢驗負責人簽字。
附錄A（資料性附錄） 各類板的平、剖面及截面各部位尺寸
附錄A（資料性附錄）各類板的平、剖面及截面各部位尺寸

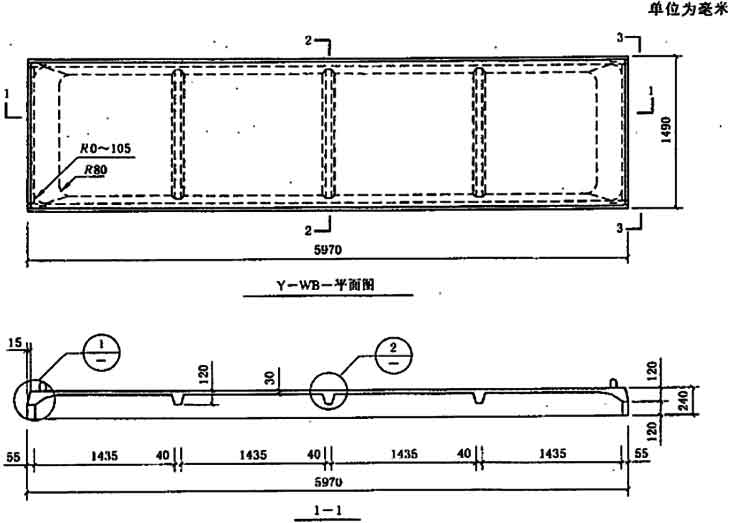

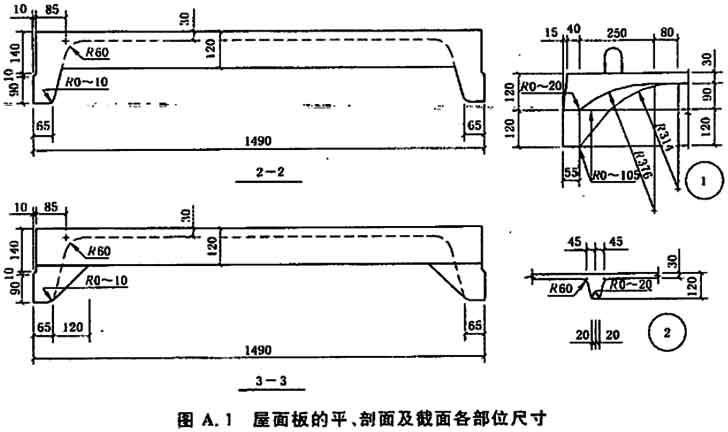

A.1 屋面板的平、剖面及截面各部位尺寸，應符合圖A.1的規定。

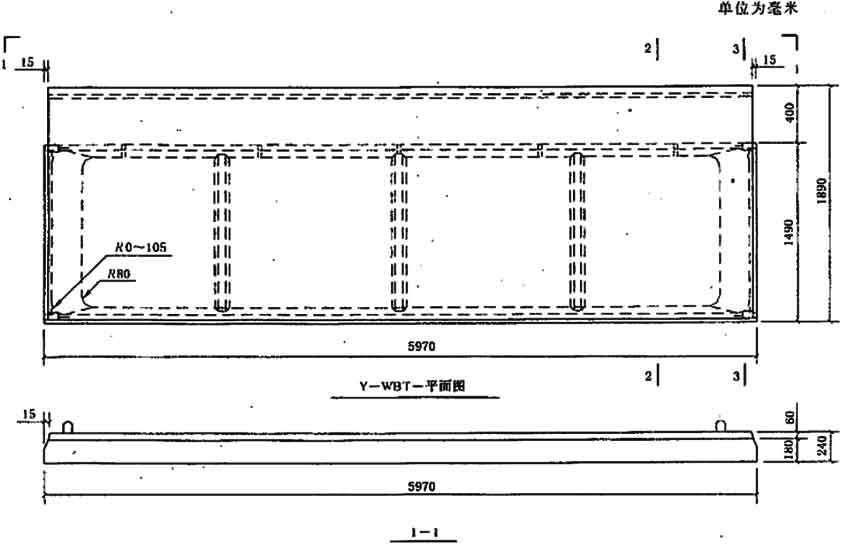

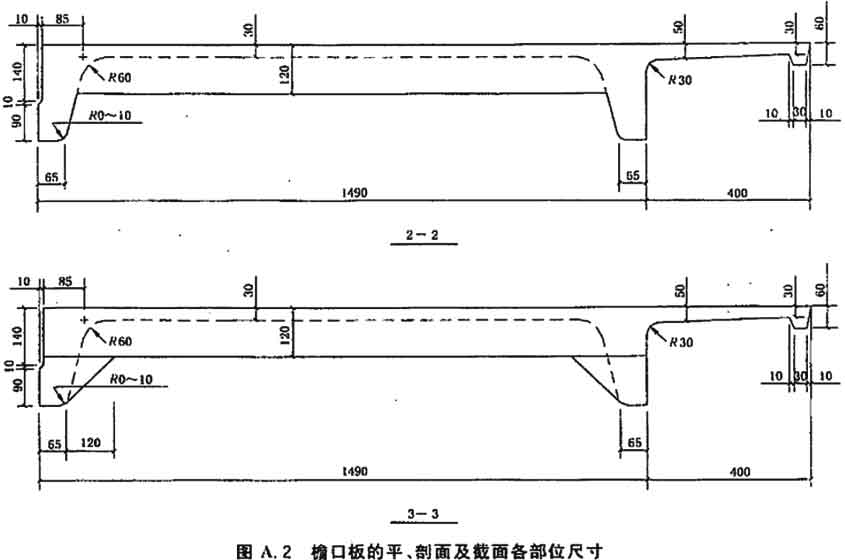

A.2 檐口板的平、剖面及截面各部位尺寸，應符合圖A.2的規定。

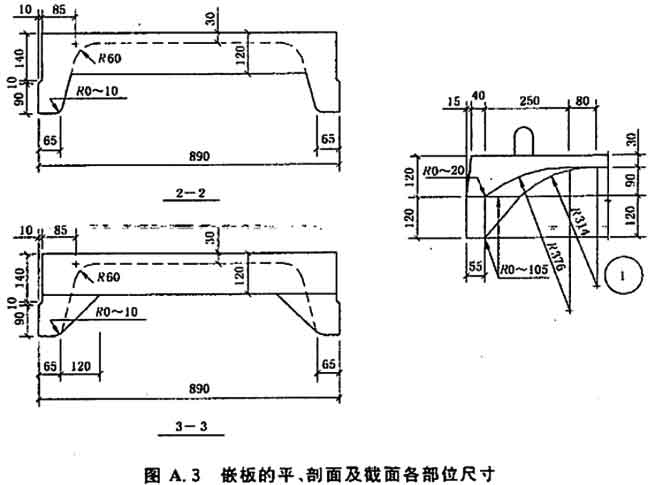

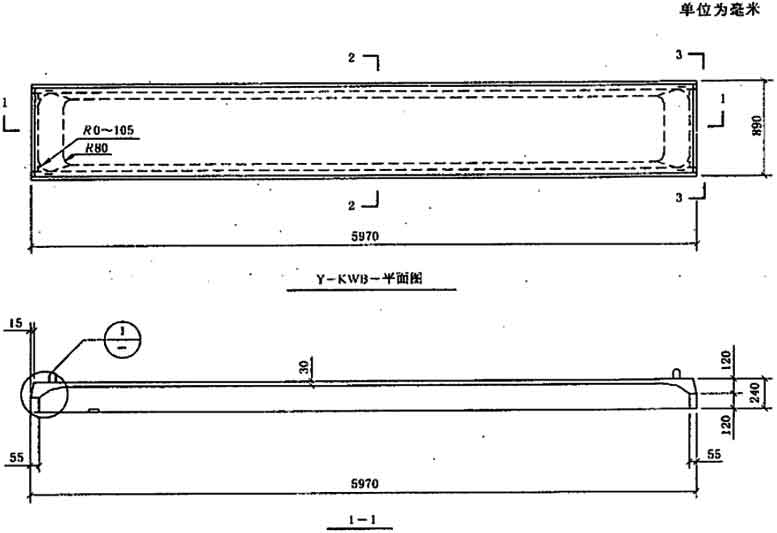

A.3 嵌板的平、剖面及截面各部位尺寸，應符合圖A.3的規定。

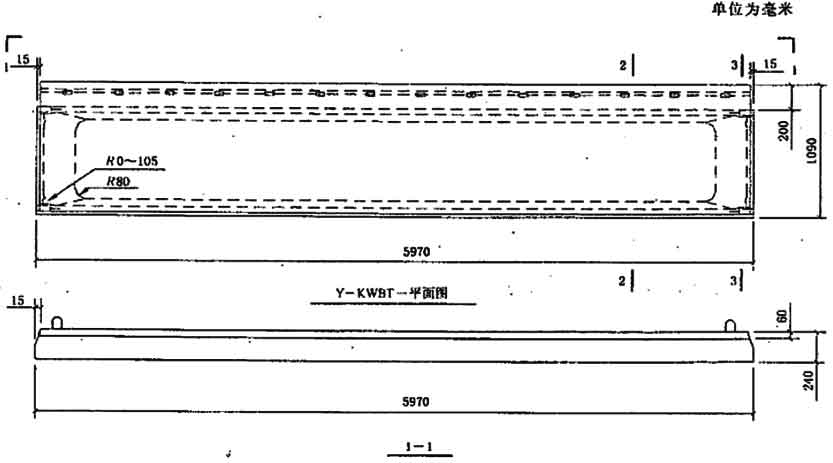

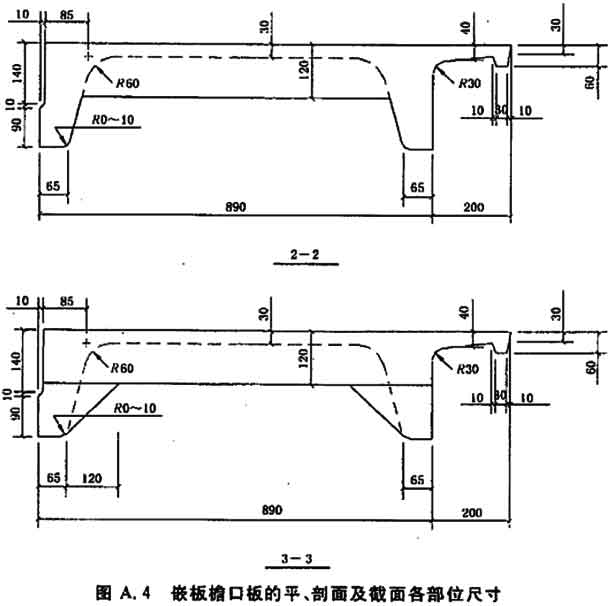

A.4 嵌板檐口板的平、剖面及截面各部位尺寸，應符合圖A.4的規定。
附錄B（資料性附錄） 開洞屋面板
附錄B（資料性附錄）開洞屋面板

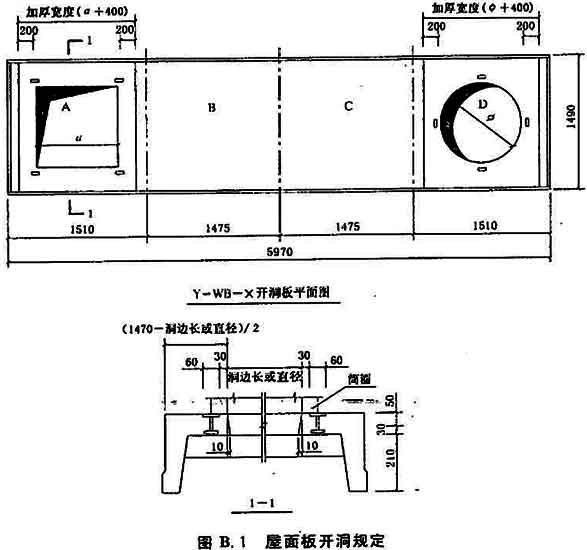

屋面板在縱、橫肋構成的區格內均允許開洞，且允許在四個區格內同時開洞，開洞區格面板需加厚，開洞形式、尺寸及加厚尺寸應符合表B.1的規定，具體位置見圖B.1。
表B.1 屋面板開洞規定
| 開洞形式 | 開洞尺寸/mm | 加厚尺寸/mm | 備注 | ||
| 直徑Φ | 邊長a | 厚度 | 寬度 | ||
| 圓形 | 300～1100 | — | 50 | 直徑＋400 | |
| 正方形 | — | 300～1100 | 50 | 邊長＋400 | |
