GB/T 29046-2012 城鎮供熱預制直埋保溫管道技術指標檢測方法 （完整版）
1 范圍
1 范圍
本標準規定了城鎮供熱預制直埋保溫管道技術指標檢測的術語、保溫管道外觀和結構尺寸檢測、保溫管道材料性能檢測、熱水直埋保溫管道直管的性能檢測、熱水供熱保溫管道接頭的性能檢測、熱水供熱保溫管道管件的質量檢測、熱水供熱保溫管道閥門的性能檢測、保溫管道報警線性能檢測、蒸汽直埋保溫管道性能檢測、蒸汽直埋保溫管道管路附件質量檢測、蒸汽直埋保溫管道外護管防腐涂層性能檢測及主要測試設備、儀表及其準確度、數據處理和測量不確定度分析、檢測報告等。
本標準適用于城鎮供熱預制直埋熱水保溫管道和城鎮供熱預制直埋蒸汽保溫管道技術指標的檢測；供熱管道的各類預制直埋管路附件以及直埋管道接口部位技術指標的檢測。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 241 金屬管 液壓試驗方法
GB/T 699 優質碳素結構鋼
GB/T 700 碳素結構鋼
GB/T 1033.1 塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法
GB/T 1447 纖維增強塑料拉伸性能試驗方法
GB/T 1449 纖維增強塑料彎曲性能試驗方法
GB/T 1463 纖維增強塑料密度和相對密度試驗方法
GB/T 1549 纖維玻璃化學分析方法
GB 3087 低中壓鍋爐用無縫鋼管
GB/T 3091 低壓流體輸送用焊接鋼管
GB/T 3682 熱塑性塑料熔體質量流動速率和熔體體積流動速率的測定
GB/T 5351 纖維增強熱固性塑料管短時水壓 失效壓力試驗方法
GB/T 5464 建筑材料不燃性試驗方法
GB/T 5480 礦物棉及其制品試驗方法
GB/T 5486 無機硬質絕熱制品試驗方法
GB/T 6343 泡沫塑料及橡膠 表觀密度的測定
GB/T 6671 熱塑性塑料管材 縱向回縮率的測定
GB/T 8163 輸送流體用無縫鋼管
GB/T 8237 纖維增強塑料用液體不飽和聚酯樹脂
GB 8624 建筑材料及制品燃燒性能分級
GB/T 8804(所有部分) 熱塑性塑料管材 拉伸性能測定
GB/T 8806 塑料管道系統 塑料部件 尺寸的測定
GB/T 8813 硬質泡沫塑料 壓縮性能的測定
GB/T 9711 石油天然氣工業 管線輸送系統用鋼管
GB/T 10294 絕熱材料穩態熱阻及有關特性的測定 防護熱板法
GB/T 10295 絕熱材料穩態熱阻及有關特性的測定 熱流計法
GB/T 10296 絕熱層穩態傳熱性質的測定 圓管法
GB/T 10297 非金屬固體材料導熱系數的測定 熱線法
GB/T 10299 保溫材料憎水性試驗方法
GB/T 10699 硅酸鈣絕熱制品
GB/T 10799 硬質泡沫塑料 開孔和閉孔體積百分率的測定
GB/T 11835 絕熱用巖棉、礦渣棉及其制品
GB/T 13021 聚乙烯管材和管件炭黑含量的測定 熱失重法
GB/T 13350 絕熱用玻璃棉及其制品
GB/T 13464 物質熱穩定性的熱分析試驗方法
GB/T 13927 工業閥門 壓力試驗
GB/T 14152 熱塑性塑料管材耐外沖擊性能試驗方法 時針旋轉法
GB/T 16400 絕熱用硅酸鋁棉及其制品
GB/T 17146 建筑材料水蒸氣透過性能試驗方法
GB/T 17391 聚乙烯管材與管件熱穩定性試驗方法
GB/T 17393 覆蓋奧氏體不銹鋼用絕熱材料規范
GB/T 17430 絕熱材料最高使用溫度的評估方法
GB/T 18252 塑料管道系統 用外推法確定熱塑性塑料材料以管材形式的長期靜壓強度
GB/T 18369 玻璃纖維無捻粗紗
GB/T 18370 玻璃纖維無捻粗紗布
GB/T 18475 熱塑性塑料壓力管材和管件用材料分級和命名 總體使用(設計)系數
GB/T 23257-2009 埋地鋼質管道聚乙烯防腐層
GB 50683 現場設備、工業管道焊接工程施工質量驗收規范
HG/T 3831 噴涂聚脲防護材料
JB/T 4730 承壓設備無損檢測
JC/T 618 絕熱材料中可溶出氯化物、氟化物、硅酸鹽及鈉離子的化學分析方法
JC/T 647 泡沫玻璃絕熱制品
SY/T 0315 鋼質管道單層熔結環氧粉末外涂層技術規范
SY/T 5037 低壓流體輸送管道用 螺旋縫埋弧焊鋼管
SY/T 5257 油氣輸送用鋼制彎管
JJF 1059 測量不確定度評定與表示
ISO 8296 塑料 薄膜和薄板 濕潤表面張力的測定(Plastics-Film and sheeting-Determination of wetting tension)
ISO 16770 塑料 聚乙烯環境應力斷裂(ESC)的測定 全切口蠕變試驗(ENCT)[Plastics—Determination of environmental stress cracking(ESC)of polyethylene-Full-notch creep test(FNCT)]
API SPEC 5L 管線鋼管規范(Specification for Line Pipe)
3 術語和定義
3.1 供熱管道保溫結構表觀導熱系數 equivalent thermal conductivity of thermal insulation construction for heating pipes
實驗室模擬測試時，由供熱管道上測定的熱流密度、工作鋼管表面溫度和外護管表面溫度計算所得的保溫結構等效導熱系數。
3.2 老化處理 ageing treatment
按照供熱管道預期使用壽命與連續工作絕對溫度之間的關系式，使外護管始終處于室溫環境，將工作鋼管升溫至一個高于正常使用的溫度，保持恒溫至關系式中該溫度所對應的時間。
3.3 抗長期蠕變性能測試 test for long term creep resistance
使供熱管道工作鋼管升溫到比正常使用溫度高的一定溫度點，保持恒定。施加徑向作用力，測定保溫材料在使用期內的徑向位移。
3.4 熱面性能測試 hot surface performance test
模擬保溫管道設計工況，保溫結構熱面為最高使用溫度，冷面為室溫環境。恒溫穩定一定時間后，測試保溫結構的保溫性能，并檢測保溫結構和材料的狀況。
4 保溫管道外觀和結構尺寸檢測
4.1 外護管表面
采用目測檢查保溫管道外護管表面或防腐層有無凹坑、鼓包、裂紋及擠壓變形等缺陷，采用卡尺和鋼直尺測量其劃痕和變形深度及長度。
4.2 端面垂直度
采用鋼直尺和角度尺測量其端面與工作鋼管軸線垂直度偏差，檢查保溫管兩端保溫結構是否平整。
4.3 保溫層厚度
在管道的兩個端面上，沿環向均勻分布位置，用鋼直尺或深度尺分別測量不少于4處的保溫層厚度尺寸，計算其算術平均值為保溫層厚度。
4.5 工作鋼管焊接預留段長度
用鋼直尺測量工作鋼管焊接預留段尺寸。
4.6 軸線偏心距
在管道的兩個端面上，目測找到同一直徑上的最大和最小保溫層厚度位置，采用分度值為1mm的鋼直尺，分別測量不少于4個直徑方向上的保溫層厚度。當端面不垂直平整時，采用長鋼直尺延伸外護管表面長度，再測量保溫層厚度。保溫管道外護管與工作鋼管的最大軸線偏心距按式(1)計算：
式中：
C——最大軸線偏心距，單位為毫米；
h1——保溫層的最大厚度，單位為毫米；
h2——與測量的h1位于同一直徑上的保溫層最小厚度，單位為毫米。
5 保溫管道材料性能檢測
6 熱水直埋保溫管道直管的性能檢測
7 熱水保溫管道接頭的性能檢測
8 熱水保溫管道管件的質量檢測
8.5 焊接聚乙烯外護管的密封性
聚乙烯外護管焊接后，目測檢查全部焊縫質量。發泡之后，焊接外護管表面(除端口外)不得有聚氨酯泡沫塑料溢出。
9 熱水保溫管道閥門的性能檢測
9.1 閥門承壓能力
閥門承壓能力檢測應按GB/T 13927規定的壓力試驗執行。
9.3 閥門組件保溫結構外護管和保溫層材料性能
閥門保溫結構中保溫層和外護管材料的性能檢測同5.2.1和5.3.1中直管材料的檢測方法。
10 保溫管道報警線性能檢測
10.1 報警線端頭外觀與尺寸
目測檢查保溫管道產品的報警線外露端頭部分是否損壞，其長度是否比工作鋼管外露部分長20mm。
10.2 報警線導通性能

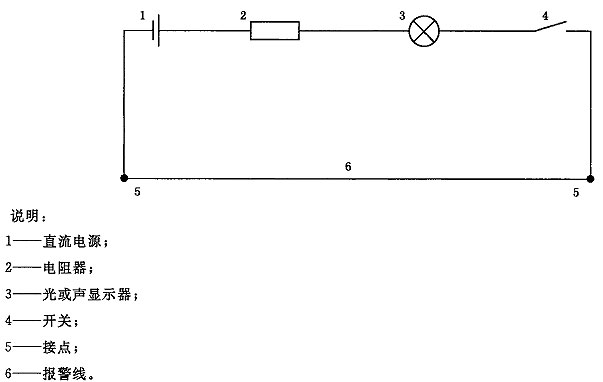

采用如圖16的回路對報警線進行導通性能測試，電源電壓應小于或等于24VDC，回路短路電流應小于100mA。連通報警線兩端時，有聲光顯示表明其導通性合格。
圖16 報警線導通性能測試示意圖
10.3 報警線絕緣性能
采用1000VDC的兆歐表進行報警線絕緣性能測試，測試時間為1min。報警線與工作鋼管之間以及報警線與管道中其他導體之間的絕緣電阻不應小于500MΩ。
11 蒸汽直埋保溫管道性能檢測
12 蒸汽直埋保溫管道管路附件的質量檢測
12.1 管路附件的外觀和尺寸偏差
檢測方法按8.1中對熱水直埋保溫管道管件的該項目檢測方法執行。
12.2 管路附件中保溫層材料
根據保溫層使用的材料按5.2中對該類材料規定的檢測項目進行檢測。
12.3 管路附件外護管的密封性
管路附件外護管的密封性測試宜采用氣體壓力試驗。將端口密封后，向管路附件內部施加0.2MPa壓力，穩壓30min。試壓期間用肥皂水等檢漏。
12.4 管路附件的抗沖擊性能
抗沖擊性能檢測應按11.3的規定執行。
13 蒸汽直埋保溫管道外護管防腐涂層性能檢測
14 主要檢測設備、儀表及其準確度
14 主要檢測設備、儀表及其準確度
按測試項目要求選擇測試設備、儀表，其準確度范圍應符合表2的規定。

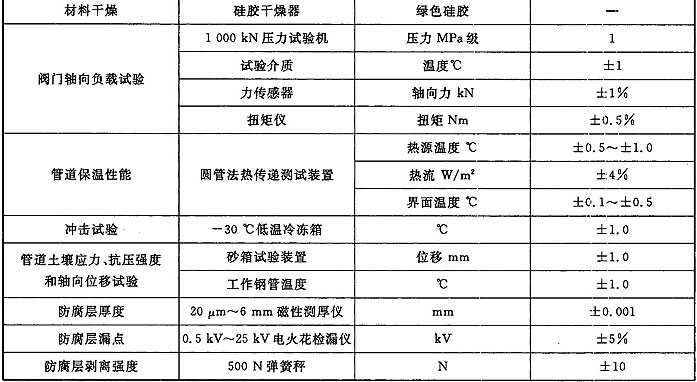

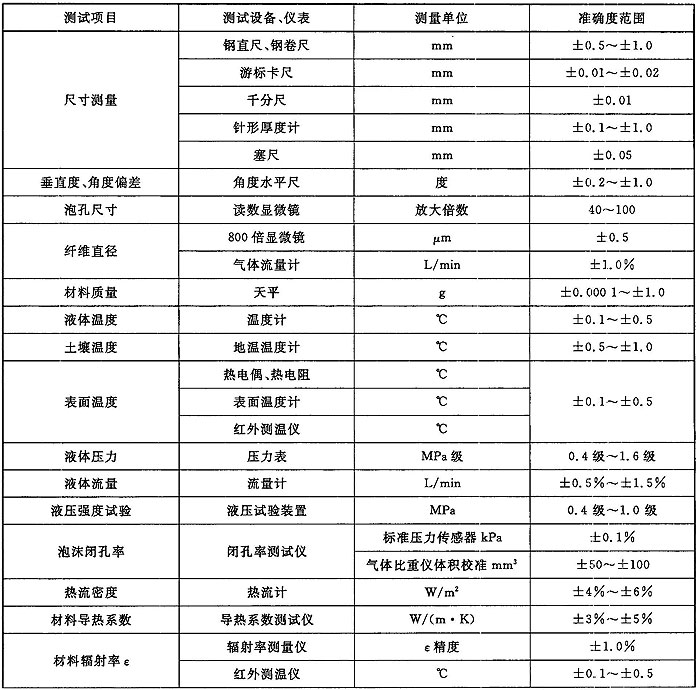

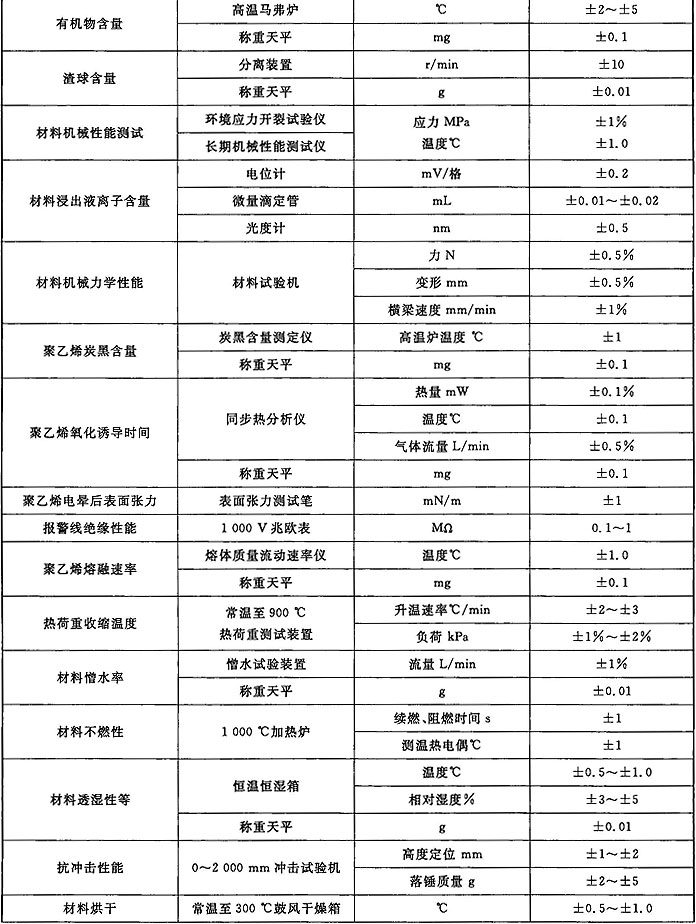

表2 測試用設備、儀表及其準確度
15 數據處理和測量不確定度分析
15.1 采集的可疑數據應剔出，并標明原因。
15.2 同一測試參數所測數據應按算術平均值的方法計算。
15.3 對出現的測試誤差應進行誤差來源分析，改進測試方法，調整測試儀器，必要時進行重復測試，確定重復性誤差。
15.4 測試結果應按JJF 1059的規定做出測量不確定度分析，按照A類和B類評定方法計算合成不確定度，并給出擴展不確定度評定。
16 檢測報告
16.1 檢測報告應包括以下內容：
a)檢測任務書及檢測項目概況；
b)檢測方案，檢測主要參數，主要測試儀器設備及其精度；
c)檢測日期，檢測工作安排及主要技術措施；
d)檢測單位、人員及職責；
e)檢測數據處理，計算公式，測量不確定度分析；
f)檢測結果分析評定及建議。
16.2 原始記錄、數據處理資料及檢測報告應存檔。
