GB 21454-2008 多聯式空調(熱泵)機組能效限定值及能源效率等級 （完整版）
1 范圍
1 范圍
本標準規定了多聯式空調(熱泵)機組的制冷綜合性能系數[IPLV(C)]限定值、節能評價值、能源效率等級的判定方法、試驗方法及檢驗規則。
本標準適用于氣候類型為T(mén)l的多聯式空調(熱泵)機組，不適用于雙制冷循環系統和多制冷循環系統的機組。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新的版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 18837多聯式空調(熱泵)機組
3 術語和定義
3.1
多聯式空調(熱泵)機組能效限定值the minimum allowable values of IPLV(C)
多聯式空調(熱泵)機組在規定制冷能力試驗條件下時，制冷綜合性能系數[IPLV(C)]的最小允許值。
3.2
多聯式空調(熱泵)機組節能評價值the evaluating values of energy conservation
多聯式空調(熱泵)機組在規定的制冷能力試驗條件下時，達到節能認證所允許的制冷綜合性能系數[IPLV(C)]的最小值。
3.3
多聯式空調(熱泵)機組能源效率等級energy efficiency grade
多聯式空調(熱泵)機組能源效率等級(簡稱能效等級)是表示機組制冷綜合性能系數[IPLV(C)]高低的一種分級方法，分成1、2、3、4、5五個等級，1級表示能源效率最高。
3.4
額定能源效率等級rated energy efficiency grade
多聯式空調(熱泵)機組出廠時，由生產廠家按照本標準所標注的機組能效等級。
4 能效限定值
4 能效限定值
多聯式空調(熱泵)機組的制冷綜合性能系數[IPLV(C)]實測值應大于或等于表1的規定值。

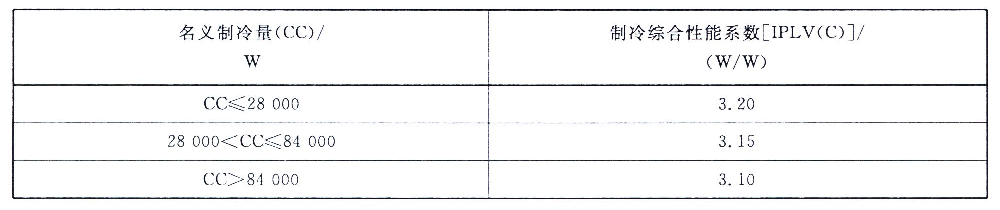

表1 多聯式空調(熱泵)機組能效限定值
5 能源效率等級的判定方法
5.1 根據產品的實測制冷綜合性能系數[IPLV(C)]，查表2，判定該產品的能效等級，此能效等級不應低于該產品的額定能源效率等級。

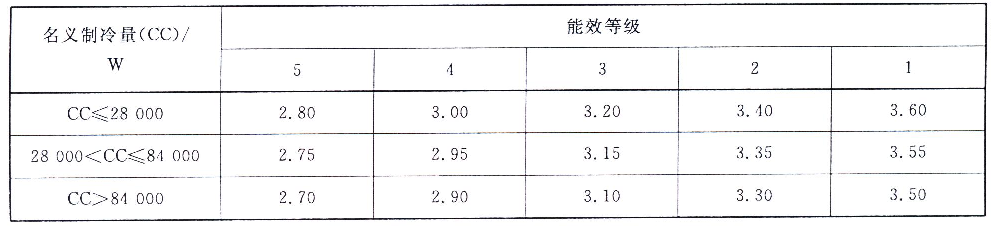

表2 能源效率等級對應的制冷綜合性能系數指標 w／w
5.2 制冷綜合性能系數[IPLV(C)]的標注值應在其額定能源效率等級對應的取值范圍內。
6 節能評價值
6 節能評價值
多聯式空調(熱泵)機組的節能評價值為表2中能效等級的2級所對應的制冷綜合性能系數[IPLV(C)]指標。
7 試驗方法
7.1 制冷綜合性能系數[IPLV(C)]的測試方法按照GB／T 18837的相關規定執行。制冷綜合性能系數[IPLV(C)]實測值保留兩位小數。
7.2 制冷綜合性能系數[IPLV(C)]測試時，室內機的型式為適合IPLV檢測、最少數量的最小靜壓室內機組合。
7.3 對于制冷量非連續可調的機組，制冷綜合性能系數[IPLV(C)]需要作一7.5％的修正，以反映開停機的能耗損失。
7.4 對于模塊型多聯式空調(熱泵)機組，以基本模塊進行測試。
8 檢驗規則
8.1 能效限定值應作為機組出廠檢驗的抽檢項目。
8.2 抽取一臺樣品，測試產品的制冷綜合性能系數[IPLV(C)]。若不滿足規定要求，再抽取二臺樣品，實測值均應滿足規定要求，否則判定該批次為不合格。
9 能源效率等級標注
9.1 對模塊型多聯式空調(熱泵)機組，應標出基本模塊的IPLV(C)值。
9.2 生產廠家應根據本標準的要求和測試結果，確定產品的額定能源效率等級、制冷綜合性能系數[IPLV(C)]，并在能效標識中標注。
9.3 生產廠家應在其產品的出廠文件上注明該產品的名義制冷量、制冷消耗功率、額定能源效率等級、所依據的標準號。
10 超前性能效指標
10 超前性能效指標
2011年實施的多聯式空調(熱泵)機組能效標準技術要求見附錄A。
附 錄 A
A.1 制冷綜合性能系數[IPLV(C)]限定值
表A.1 2011年實施的機組綜合性能系數[IPLV(C)]限定值
