GB/T 11837-2009 混凝土管用混凝土抗壓強度試驗方法 （完整版）
1 范圍
1 范圍
本標準規定了混凝土管用混凝土抗壓強度試驗方法所涉及的試件、主要試驗設備、混凝土拌合物取樣、試件制作、試件養護、試驗步驟、試驗結果計算、試驗報告等。
本標準規定的試驗方法適用于預應力混凝土管、預應力鋼筒混凝土管、混凝土和鋼筋混凝土排水管制管用混凝土抗壓強度的測定。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 2611 試驗機通用技術要求
GB/T 3159 液壓式萬能試驗機
GB 5696 預應力混凝土管
GB/T 11836 混凝土和鋼筋混凝土排水管
GB/T 19685 預應力鋼筒混凝土管
GB/T 50081-2002 普通混凝土力學性能試驗方法標準
GBJ 107 混凝土強度檢驗評定標準
JG 3019 混凝土試模
JG/T 3020 混凝土試驗室用振動臺
3 試件
3.1 試件的形狀
試件的形狀為立方體。
4 主要試驗設備
5 混凝土拌合物取樣
5 混凝土拌合物取樣
a)在混凝土攪拌站或喂料工序中隨機取樣。
b)取樣頻率按GB 5696、GB/T 19685、GB/T 11836的規定執行。
c)每次取樣量應滿足GB 5696、GB/T 19685、GB/T 11836有關混凝土試件組數的規定，3個試件為1組。
6 試件制作
6 試件制作
a)塑性混凝土拌合物按GB/T 50081的規定制作試件。
b)干硬性混凝土拌合物，可采用加壓振動的方法制作試件。
7 試件養護
7 試件養護
a)采用自然養護的管子，其評定混凝土強度等級的試件應采用標準養護28d。
采用標準養護的試件，應在溫度為20℃±5℃的環境中靜置1d～2d，然后編號、拆模。拆模后應立即放入溫度為20℃±2℃，相對濕度為95％以上的標準養護室中養護，或在溫度為20℃±2℃的不流動的Ca(OH)2飽和溶液中養護。標準養護室內的試件應放在支架上，彼此間隔10mm～20mm，試件表面應保持潮濕，并不得被水直接沖淋。
b)采用蒸汽養護的管子，其評定混凝土強度等級的試件，應先隨管子同條件蒸汽養護，然后置入標準養護條件繼續養護至28d。
c)測定脫模強度、纏絲強度、出廠強度或其他齡期抗壓強度的試件，應先采用與管子同條件養護。試件拆膜后，除測定脫模強度的試件外，其余試件在標準養護條件或與管子同條件繼續養護至規定齡期。
d)對于采用振動擠壓工藝生產的預應力混凝土管，試件成型后應在其表面施加0.03MPa的壓力，然后進行蒸汽養護。
8 試驗步驟
8.1 外觀檢查與尺寸測量
試件不得有缺損，相對兩面應平行。在試驗前應擦試干凈。測量試件尺寸應精確至1mm，計算承壓面積。
8.2 試件安置
以成型時的側面為上下承壓面，將試件穩妥放在下壓板上，對正上、下壓板幾何中心，開動試驗機，當上壓板與試件表面接近時，調整球形座，使接觸均衡。
8.3 加荷速率
以0.5MPa/s～0.8MPa/s的加荷速率連續均勻地加荷(較高的混凝土強度等級取較高的加荷速率)，直至試件破壞，記錄破壞荷載。
9 試驗結果計算
9.1 混凝土立方體抗壓強度應按下式計算：
式中：
cc——混凝土立方體試件抗壓強度，單位為兆帕(MPa)；
F——試件破壞荷載，單位為牛(N)；
A——試件承壓面積，單位為平方毫米(mm2)。
9.2 強度值的確定應符合下列規定：
(1)3個試件測值的算術平均值作為該組試件的強度值(精確至0.1MPa)；
(2)3個測值中的最大值或最小值中如有1個與中間值的差值超過中間值的15％時，則把最大及最小值一并舍除，取中間值作為該組試件的抗壓強度值；
(3)如最大值和最小值與中間值的差值均超過中間值的15％，則該組試件的試驗結果無效。
9.3 尺寸換算系數
100mm×100mm×100mm試件的抗壓強度，換算成標準試件150mm×150mm×150mm抗壓強度時，應乘以尺寸換算系數0.95。
9.4 混凝土抗壓強度的工藝換算系數
除評定混凝土強度等級的試件外，不同制管工藝的脫模強度、纏絲強度、出廠強度或其他齡期的抗壓強度，由立方體混凝土抗壓強度乘以工藝換算系數獲得。工藝換算系數由企業經試驗取得；未取得工藝換算系數時，可按表2的規定選用。
9.5 混凝土強度等級的評定按GBJ 107的規定進行。

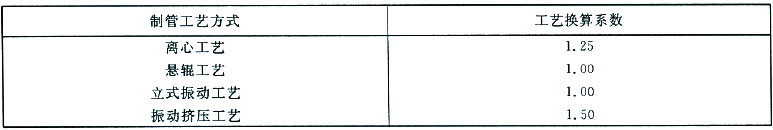

表2 混凝土抗壓強度工藝換算系數
10 試驗報告
10 試驗報告
試驗報告應包括下列內容：
a)試驗項目名稱；
b)試驗?zāi)康暮鸵螅?br/>
c)試件成型日期、編號、試驗日期及齡期；
d)成型方式及養護方式；
e)混凝土強度等級、配合比及原材料品種規格；
f)試件外觀及尺寸測量記錄；
g)混凝土抗壓強度試驗結果；
h)試驗單位及試驗人員簽章；
i)數據偏差、取舍說明等試驗分析；
j)標準編號。
