GB 50025-2004 濕陷性黃土地區建筑規范 （完整版）
1 總則
1.0.1 為確保濕陷性黃土地區建筑物（包括構筑物）的安全與正常使用，做到技術先進，經濟合理，保護環境，制定本規范。
1.0.2 本規范適用于濕陷性黃土地區建筑工程的勘察、設計、地基處理、施工、使用與維護。
1.0.3 在濕陷性黃土地區進行建設，應根據濕陷性黃土的特點和工程要求，因地制宜，采取以地基處理為主的綜合措施，防止地基濕陷對建筑物產生危害。
1.0.4 濕陷性黃土地區的建筑工程，除應執行本規范的規定外，尚應符合有關現行的國家強制性標準的規定。
2 術語和符號
2.2 符號
A——基礎底面積
a——壓縮系數
b——基礎底面的寬度
d——基礎埋置深度樁身或樁孔直徑
Es——壓縮模量
e——孔隙比
fa——修正后的地基承載力特征值
fak——地基承載力特征值
Ip——塑性指數
l——基礎底面的長度
l——樁身長度
pk——相應于荷載效應標準組合基礎底面的平均壓力值
p0——基礎底面的平均附加壓力值
psh——濕陷起始?jí)毫χ?br/>qpa——樁端土的承載力特征值
qsa——樁周土的摩擦力特征值
Ra——單樁豎向承載力特征值
Sr——飽和度
w——含水量
wL——液限
wp——塑限
wop——最優含水量
y——土的重力密度簡稱重度
y0——基礎底面以上土的加權平均重度地下水位以下取有效重度
0——地基的壓力擴散角
nb——基礎寬度的承載力修正系數
nd——基礎埋深的承載力修正系數
——沉降計算經驗系數
——濕陷系數
——自重濕陷系數
——自重濕陷量的計算值
——自重濕陷量的實測值
——濕陷量的計算值
——因地區土質而異的修正系數
——考慮地基受水浸濕的可能性和基底下土的側向擠出等因素的修正系數
3 基本規定

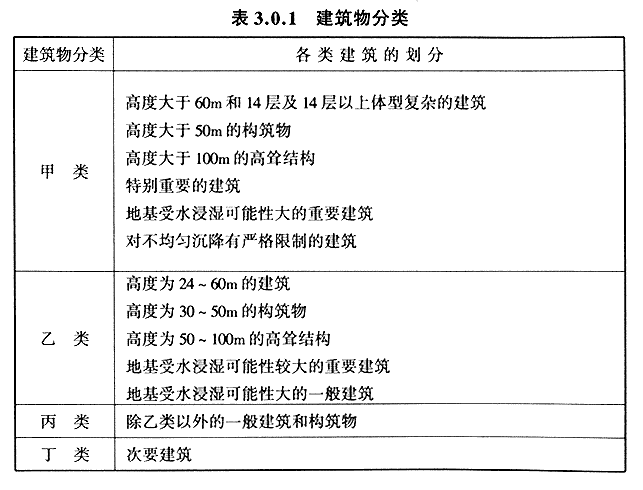

3.0.1 擬建在濕陷性黃土場地上的建筑物，應根據其重要性、地基受水浸濕可能性的大小和在使用期間對不均勻沉降限制的嚴格程度，分為甲、乙、丙、丁四類，并應符合表3.0.1的規定。
當建筑物各單元的重要性不同時，可根據各單元的重要性劃分為不同類別。甲、乙、丙、丁四類建筑的劃分，可結合本規范附錄E確定。
3.0.2 防止或減小建筑物地基浸水濕陷的設計措施，可分為下列三種：
1 地基處理措施
消除地基的全部或部分濕陷量，或采用樁基礎穿透全部濕陷性黃土層，或?qū)⒒A(chǔ)設置在非濕陷性黃土層上。
2 防水措施
1）基本防水措施：在建筑物布置、場地排水、屋面排水、地面防水、散水、排水溝、管道敷設、管道材料和接口等方面，應采取措施防止雨水或生產、生活用水的滲漏。
2）檢漏防水措施：在基本防水措施的基礎上，對防護范圍內的地下管道，應增設檢漏管溝和檢漏井。
3）嚴格防水措施：在檢漏防水措施的基礎上，應提高防水地面、排水溝、檢漏管溝和檢漏井等設施的材料標準，如增設可靠的防水層、采用鋼筋混凝土排水溝等。
3 結構措施
減小或調整建筑物的不均勻沉降，或使結構適應地基的變形。
3.0.3 對甲類建筑和乙類中的重要建筑，應在設計文件中注明沉降觀測點的位置和觀測要求，并應注明在施工和使用期間進行沉降觀測。
3.0.4 對濕陷性黃土場地上的建筑物和管道，在設計文件中應附有使用與維護說明。建筑物交付使用后，有關方面必須按本規范第9章的有關規定進行維護和檢修。
3.0.5 在濕陷性黃土地區的非濕陷性土場地上設計建筑地基基礎，應按現行國家標準《建筑地基基礎設計規范》GB 50007的有關規定執行。
4 勘察
5 設計
6 地基處理
7 既有建筑物的地基加固和糾傾
8 施工
9 使用與維護

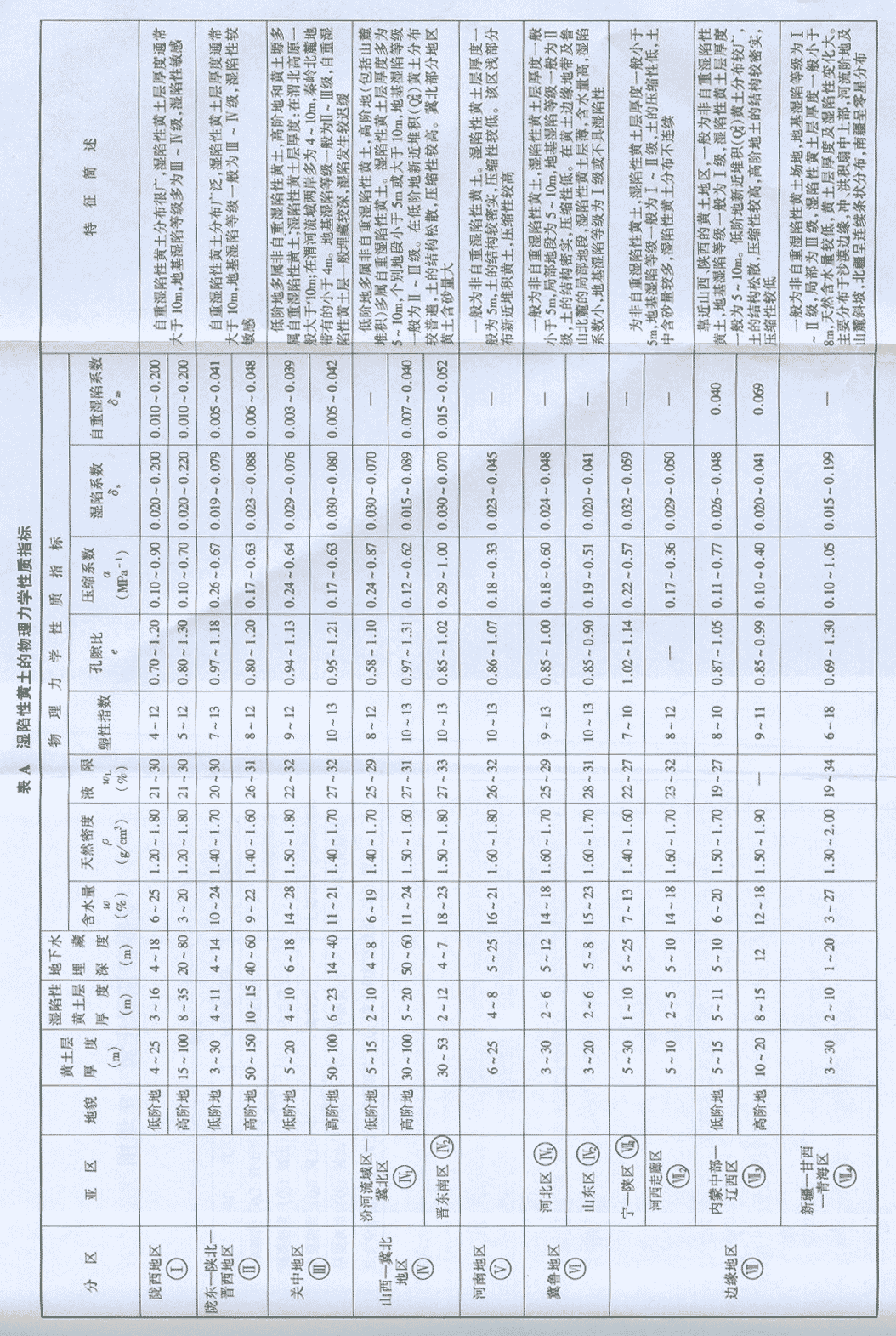

附錄A 中國濕陷性黃土工程地質分區略圖
附錄A 中國濕陷性黃土工程地質分區略圖
附錄B 黃土地層的劃分
附錄B 黃土地層的劃分
附錄C 判別新近堆積黃土的規定
C.0.1 在現場鑒定新近堆積黃土，應符合下列要求：
1 堆積環境：黃土塬、梁、峁的坡腳和斜坡后緣，沖溝兩側及溝口處的洪積扇和山前坡積地帶，河道拐彎處的內側，河漫灘及低階地，山間或黃土梁、峁之間凹地的表部，平原上被淹埋的池沼洼地。
2 顏色：灰黃、黃褐、棕褐，常相雜或相間。
3 結構：土質不均、松散、大孔排列雜亂。常混有巖性不一的土塊，多蟲孔和植物根孔。銑挖容易。
4 包含物：常含有機質，斑狀或條狀氧化鐵；有的混砂、礫或巖石碎屑；有的混有磚瓦陶瓷碎片或朽木片等人類活動的遺物，在大孔壁上常有白色鈣質粉末。在深色土中，白色物呈現菌絲狀或條紋狀分布；在淺色土中，白色物呈星點狀分布，有時混鈣質結核，呈零星分布。
C.0.2 當現場鑒別不明確時，可按下列試驗指標判定：
1 在50～150kPa壓力段變形較大，小壓力下具高壓縮性。
2 利用判別式判定
當R>R0時，可將該土判為新近堆積黃土。
式中 e——土的孔隙比；
a——壓縮系數，宜取50~150kpa或0~100kpa壓力下的大值；
w——土的天然含水量；
y——土的重度。
附錄D 鉆孔內采取不擾動土樣的操作要點
D.0.1 在鉆孔內采取不擾動土樣，必須嚴格掌握鉆進方法、取樣方法，使用合適的清孔器，并應符合下列操作要點：
1 應采用回轉鉆進，應使用螺旋（紋）鉆頭，控制回次進尺的深度，并應根據土質情況，控制鉆頭的垂直進入速度和旋轉速度，嚴格掌握“1米3鉆”的操作順序，即取土間距為1m時，其下部1m深度內仍按上述方法操作；
2 清孔時，不應加壓或少許加壓，慢速鉆進，應使用薄壁取樣器壓人清孔，不得用小鉆頭鉆進，大鉆頭清孔。
D.0.2 應用“壓入法”取樣，取樣前應將取土器輕輕吊放至孔內預定深度處，然后以勻速連續壓入，中途不得停頓，在壓入過程中，鉆桿應保持垂直不搖擺，壓人深度以土樣超過盛土段30～50mm為宜。當使用有內襯的取樣器時，其內襯應與取樣器內壁緊貼（塑料或酚醛壓管）。

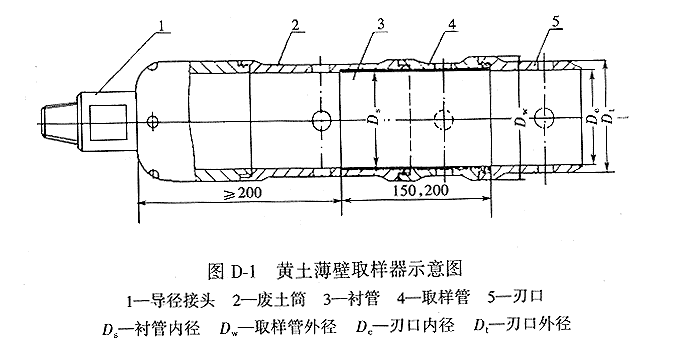

D.0.3 宜使用帶內襯的黃土薄壁取樣器，對結構較松散的黃土，不宜使用無內襯的黃土薄壁取樣器，其內徑不宜小于120mm，刃口壁的厚度不宜大于3mm，刃口角度為10°～12°，控制面積比為12%～15%，其尺寸規格可按表D-1采用，取樣器的構造見附圖D。
D.0.4 在鉆進和取土樣過程中，應遵守下列規定：
1 嚴禁向鉆孔內注水；
2 在卸土過程中，不得敲打取土器；
3 土樣取出后，應檢查土樣質量，如發現土樣有受壓、擾動、碎裂和變形等情況時，應將其廢棄并重新采取土樣；
4 應經常檢查鉆頭、取土器的完好情況，當發現鉆頭、取土器有變形、刃口缺損時，應及時校正或更換；
5 對探井內和鉆孔內的取樣結果，應進行對比、檢查，發現問題及時改進。

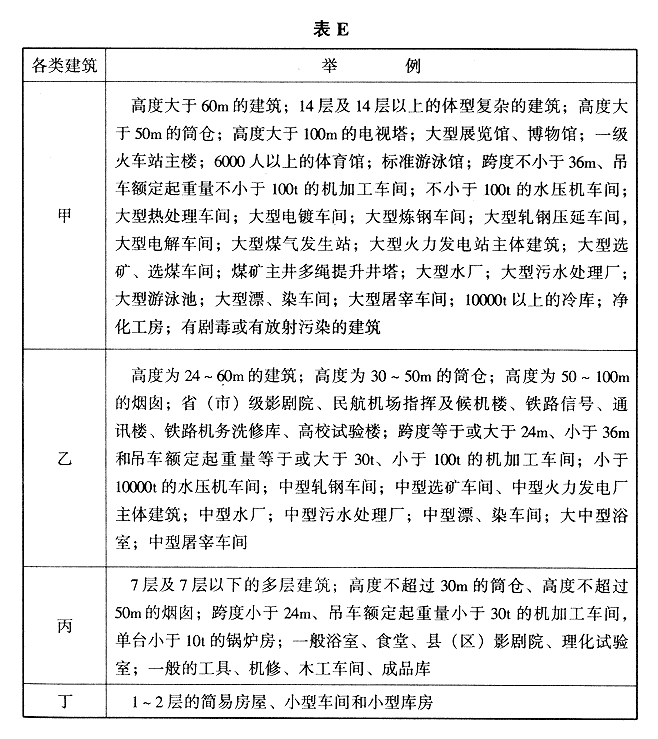

附錄E 各類建筑的舉例
附錄E 各類建筑的舉例
附錄F 水池類構筑物的設計措施
F.0.1 水池類構筑物應根據其重要性、容量大小、地基濕陷等級，并結合當?shù)亟ㄖ?jīng)驗，采取設計措施。
埋地管道與水池之間或水池相互之間的防護距離：在自重濕陷性黃土場地，應與建筑物之間的防護距離的規定相同，當不能滿足要求時，必須加強池體的防滲漏處理；在非自重濕陷性黃土場地，可按一般地區的規定設計。
F.0.2 建筑物防護范圍內的水池類構筑物，當技術經濟合理時，應架空明設于地面（包括地下室地面）以上。
F.0.3 水池類構筑物應采用防滲現澆鋼筋混凝土結構。預埋件和穿池壁的套管，應在澆筑混凝土前埋設，不得事后鉆孔、鑿洞。不宜將爬梯嵌入水位以下的池壁中。
F.0.4 水池類構筑物的地基處理，應采用整片土（或灰土）墊層。在非自重濕陷性黃土場地，灰土墊層的厚度不宜小于0.30m，土墊層的厚度不應小于0.50m；在自重濕陷性黃土場地，對一般水池，應設1.00～2.50m厚的土（或灰土）墊層，對特別重要的水池，宜消除地基的全部濕陷量。
土（或灰土）墊層的壓實系數不得小于0.97。
基槽側向宜采用灰土回填，其壓實系數不宜小于0.93。
附錄G 濕陷性黃土場地地下水位上升時建筑物的設計措施
G.0.1 對未消除全部濕陷量的地基，應根據地下水位可能上升的幅度，采取防止增加不均勻沉降的有效措施。
G.0.2 建筑物的平面、立面布置，應力求簡單、規則。當有困難時，宜將建筑物分成若干簡單、規則的單元。單元之間拉開一定距離，設置能適應沉降的連接體或采取其他措施。
G.0.3 多層砌體承重結構房屋，應有較大的剛度，房屋的單元長高比，不宜大于3。
G.0.4 在同一單元內，各基礎的荷載、型式、尺寸和埋置深度，應盡量接近。當門廊等附屬建筑與主體建筑的荷載相差懸殊時，應采取有效措施，減少主體建筑下沉對門廊等附屬建筑的影響。
G.0.5 在建筑物的同一單元內，不宜設置局部地下室。對有地下室的單元，應用沉降縫將其與相鄰單元分開，并應采取有效措施。
G.0.6 建筑物沉降縫處的基底壓力，應適當減小。
G.0.7 在建筑物的基礎附近，堆放重物或堆放重型設備時，應采取有效措施，減小附加沉降對建筑物的影響。
G.0.8 對地下室和地下管溝，應根據地下水位上升的可能，采取防水措施。
G.0.9 在非自重濕陷性黃土場地，應根據填方厚度、地下水位可能上升的幅度，判斷場地轉化為自重濕陷性黃土場地的可能性，并采取相應的防治措施。
附錄H 單樁豎向承載力靜載荷浸水試驗要點
H.0.1 單樁豎向承載力靜載荷浸水試驗，應符合下列規定：
1 當試樁進入濕陷性黃土層內的長度不小于10m時，宜對其樁周和樁端的土體進行浸水；
2 浸水坑的平面尺寸（邊長或直徑）：如只測定單樁豎向承載力特征值，不宜小于5m；如需要測定樁側的摩擦力，不宜小于濕陷性黃土層的深度，并不應小于10m；
3 試坑深度不宜小于500mm，坑底面應鋪100～150mm厚度的砂、石，在浸水期間，坑內水頭高度不宜小于300mm。
H.0.2 單樁豎向承載力靜載荷浸水試驗，可選擇下列方法中的任一款：
1 加載前向試坑內浸水，連續浸水時間不宜少于10d，當樁周濕陷性黃土層深度內的含水量達到飽和時，在繼續浸水條件下，可對單樁進行分級加載，加至設計荷載值的1.00～1.50倍，或加至極限荷載止；
2 在土的天然濕度下分級加載，加至單樁豎向承載力的預估值，沉降穩定后向試坑內晝夜浸水，并觀測在恒壓下的附加下沉量，直至穩定，也可在繼續浸水條件下，加至極限荷載止。
H.0.3 設置試樁和錨樁，應符合下列要求：
1 試樁數量不宜少于工程樁總數的1%，并不應少于3根；
2 為防止試樁在加載中樁頭破壞，對其樁頂應適當加強；
3 設置錨樁，應根據錨樁的最大上拔力，縱向鋼筋截面應按樁身軸力變化配置，如需利用工程樁作錨樁，應嚴格控制其上拔量；
4 灌注樁的樁身混凝土強度應達到設計要求，預制樁壓（或打）人土中不得少于15d，方可進行加載試驗。
H.0.4 試驗裝置、量測沉降用的儀表，分級加載額定量，加、卸載的沉降觀測和單樁豎向承載力的確定等要求，應符合現行國家標準《建筑地基基礎設計規范》GB 50007的有關規定。
附錄J 墊層、強夯和擠密等地基的靜載荷試驗要點
J.0.1 在現場采用靜載荷試驗檢驗或測定墊層、強夯和擠密等方法處理地基的承載力及有關變形參數，應符合下列規定：
1 承壓板應為剛性，其底面宜為圓形或方形。
2 對土（或灰土）墊層和強夯地基，承壓板的直徑或邊長（b），不宜小于1m，當處理土層厚度較大時，宜分層進行試驗。
3 對土（或灰土）擠密樁復合地基：
1）單樁和樁間土的承壓板直徑，宜分別為樁孔直徑的1倍和1.50倍。
2）單樁復合地基的承壓板面積，應為1根土（或灰土）擠密樁承擔的處理地基面積。當樁孔按正三角形布置時，承壓板直徑應為樁距的1.05倍，當樁孔按正方形布置時，承壓板直徑應為樁距的1.13倍。
3）多樁復合地基的承壓板，宜為方形或矩形，其尺寸應按承壓板下的實際樁數確定。
J.0.2 開挖試坑和安裝載荷試驗設備，應符合下列要求：
1 試坑底面的直徑或邊長，不應小于承壓板直徑或邊長的3倍；
2 試坑底面標高，宜與擬建的建筑物基底標高相同或接近；
3 應注意保持試驗土層的天然濕度和原狀結構；
4 承壓板底面下應鋪10～20mm厚度的中、粗砂找平；
5 基準梁的支點，應設在壓板直徑或邊長的3倍范圍以外；
6 承壓板的形心與荷載作用點應重合。
J.0.3 加荷等級不宜少于10級，總加載量不宜小于設計荷載值的2倍。
J.0.4 每加一級荷載的前、后，應分別測記1次壓板的下沉量，以后每0.50h測記1次，當連續2h內，每1h的下沉量小于0.10mm時，認為壓板下沉已趨穩定，即可加下一級荷載。且每級荷載的間隔時間不應少于2h。
J.0.5 當需要測定處理后的地基土是否消除濕陷性時，應進行浸水載荷試驗，浸水前，宜加至1倍設計荷載，下沉穩定后向試坑內晝夜浸水，連續浸水時間不宜少于1Od，坑內水頭不應小于200mm，附加下沉穩定，試驗終止。必要時，宜繼續浸水，再加1倍設計荷載后，試驗終止。
J.0.6 當出現下列情況之一時，可終止加載：
1 承壓板周圍的土，出現明顯的側向擠出；
2 沉降s急驟增大，壓力-沉降（p-s）曲線出現陡降段；
3 在某一級荷載下，24h內沉降速率不能達到穩定標準；
4 s/b（或s/d）≥0.06。
當滿足前三種情況之一時，其對應的前一級荷載可定為極限荷載。
J.0.7 卸荷可分為3～4級，每卸一級荷載測記回彈量，直至變形穩定。
J.0.8 處理后的地基承載力特征值，應根據壓力與承壓板沉降量的p-s曲線形態確定：
1 當p-s曲線上的比例界限明顯時，可取比例界限所對應的壓力；
2 當p-s曲線上的極限荷載小于比例界限的2倍時，可取極限荷載的一半；
3 當p-s曲線上的比例界限不明顯時，可按壓板沉降與壓板直徑或?qū)挾龋╞）之比值即相對變形確定：
1）土墊層地基、強夯地基和樁間土，可取s/d或s/b＝0.010所對應的壓力；
2）灰土墊層地基，可取s/d或s/b＝0.006所對應的壓力；
3）灰土擠密樁復合地基，可取s/d或s/b＝0.006～0.008所對應的壓力；
4）土擠密樁復合地基，可取s/d或s/b＝0.010所對應的壓力。
按相對變形確定上述地基的承載力特征值，不應大于最大加載壓力的1/2。
