GB 51044-2014 煤礦采空區巖土工程勘察規范 （完整版）
1 總 則
1.0.1 為了預防和避免煤礦采空區對工程建設的影響，提高煤礦采空區巖土工程勘察水平，做到技術先進、經濟合理、保護環境，制定本規范。
1.0.2 本規范適用于煤礦采空區的治理、地質災害防治及在采空區影響范圍內新建、改建或擴建工業與民用建(構)筑物等工程建設的巖土工程勘察。
1.0.3 煤礦采空區建設工程在設計和施工前，應按基本建設程序進行巖土工程勘察。各勘察階段工作應正確反映場地工程地質條件，查明不良地質作用和地質災害，判定作為工程場地的適宜性，提供勘察資料成果，并應提出工程處理措施建議。
1.0.4 煤礦采空區建設工程勘察應積極采用成熟可靠的新技術和新工藝，并應采取完備的安全生產措施。
1.0.5 煤礦采空區巖土工程勘察，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
t——終采時間；
HD——荷載臨界影響深度；
Ha——附加應力影響深度；
Hlf——垮落斷裂帶深度；
Hm——垮落帶高度；
Hli——斷裂帶高度；
W——下沉值；
K——曲率值；
U——水平移動值；
q——下沉系數；
M——采出礦層法向厚度；
H——采空區采深；
h——松散層厚度；
H0——采空區平均采深；
S——拐點偏移距；
r——主要影響半徑；
b——水平移動系數；
T——地表移動延續時間；
Tc——移動初始期；
Th——移動活躍期；
Ts——移動衰退期；
Vw——下沉速率；
i——傾斜值；
ε——水平變形值；
α——煤層傾角；
θ0——開采影響傳播角；
tanβ——主要影響角正切；
△T——剩余移動期；
△W——剩余下沉值；
△i——剩余傾斜值；
△K——剩余曲率值；
△U——剩余水平移動值；
△ε——剩余水平變形值。
3 基本規定
3.0.1 煤礦采空區類型可根據開采規模、形式、時間、采深及煤層傾角等進行劃分，并應符合下列規定：
1 可根據開采規模和采空區面積劃分為大面積采空區及小窯采空區。
2 可根據煤層開采形式劃分為長壁式開采、短壁式開采、條帶式開采、房柱式開采等采空區。
3 可根據開采時間和采空區地表變形階段分為老采空區、新采空區和未來(準)采區。
4 可根據采深及采深采厚比分為淺層采空區、中深層采空區和深層采空區。
5 可根據煤層傾角分為水平(緩傾斜)采空區、傾斜采空區和急傾斜采空區。
3.0.2 擬建工程場地或其附近分布有不利于場地穩定和工程安全的采空區時，應進行采空區巖土工程勘察。
3.0.3 煤礦采空區巖土工程勘察應根據基本建設程序分階段進行，可分為可行性研究勘察、初步勘察、詳細勘察和施工勘察。已建場地或擬建場地施工及運營過程中發生新采或復采時，應進行補充勘察。
3.0.4 煤礦采空區巖土工程勘察應在查明采空區特征的基礎上，分析評價煤礦采空區場地的穩定性，并應綜合評價煤礦采空區場地的工程建設適宜性及擬建建(構)筑物的地基穩定性，同時應提出煤礦采空區治理措施建議。
3.0.5 煤礦采空區勘察應充分搜集區域及場地地質資料、礦產及其采掘資料、鄰近場地工程勘察資料等，且應對搜集到的資料的完整性、可靠性進行分析和驗證。
3.0.6 煤礦采空區勘察應以勘察任務委托書和勘察技術要求為依據，并應根據勘察階段、采空區類型、工程重要性等級、工程結構型式及布置、勘察手段的適用條件等，選擇適宜的勘察方法與手段，同時應合理布置工作量。
3.0.7 煤礦采空區勘察報告應由文字說明和圖件資料組成，并應附有必要的影像資料。
3.0.8 勘探工作布設時應避免對工程自然環境、地下管線、地下工程造成不良影響，勘探完工后應及時、妥善回填。
4 勘察階段工作內容
5 煤礦采空區調查與測繪
6 地球物理勘探
7 勘探與取樣
8 采空區地表移動變形監測
9 地 下 水
10 原位測試及室內試驗
11 地表移動和變形預測
12 采空區穩定性和工程建設適宜性評價
13 采空區治理措施
14 巖土工程分析評價和成果報告
14.0.1 巖土工程分析評價應闡明建筑場地巖土工程條件，并應根據工程結構類別、特點，結合當?shù)亟?jīng)驗和類似工程經驗，在定性分析的基礎上進行定量評價。
14.0.2 巖土工程分析評價及編制勘察報告所依據的工程地質測繪，勘探、測試及試驗等原始資料，應進行整理、檢查、分析，并應確認無誤后再使用。
14.0.3 巖土參數應根據工程特點和地質條件選用，并應按現行國家標準《巖土工程勘察規范》GB 50021的有關規定進行參數統計、標準值確定及可靠性和適用性評價。
14.0.4 巖土工程勘察報告應資料完整、真實準確、數據無誤、圖表清晰、結論有據、建議合理、便于使用和適宜長期保存，并應重點突出、有明確的工程針對性。
14.0.5 巖土工程勘察報告應根據任務要求、勘察階段、工程特點和地質條件等編寫，勘察報告文字說明宜包括下列內容：
1 勘察工作概況，宜包括擬建工程概況、勘察目的、任務要求和依據的技術標準、勘察等級劃分、勘察時間、方法、過程和勘察工作量。
2 場地自然地理概況，宜包括地理位置、地形地貌、氣象、水文及交通等。
3 區域地質概況，宜包括地質構造、地層巖性、煤層分布情況、地震等。
4 場地工程地質條件，宜包括地質構造、地層、巖土性質及其均勻性、地基巖土物理力學指標統計與分析。
5 場地水文地質條件，宜包括地下水類型及水位、腐蝕性評價和補給狀況。
6 采空區勘察成果，宜包括采空區范圍、層數、埋深、采厚、開采時間、方法、回采率、頂板管理方法、頂板巖性、覆巖破壞類型及分布情況、地表移動變形范圍及位移量、采空區剩余空隙體積、采空區充水情況、有害氣體等采空區基本要素特征。
7 采空區穩定性分析與評價。
8 擬建場地工程建設的適宜性評價與分區。
9 采空區治理措施建議。
10 結論與建議。
14.0.6 勘察報告附件(表)資料除應包括常規內容外，還宜包括下列內容：
1 報告附件，宜包括勘探任務委托書及技術要求、工程地質測繪報告、工程物探成果報告、水文地質試驗成果報告、原位測試成果報告、室內試驗成果報告及其他專題報告。
2 附表，宜包括勘探點數據一覽表、采空區調查表、采空區變形參數表、采空區對擬建工程影響程度綜合評價表等。
14.0.7 勘察報告圖件資料應包括下列內容：
1 工程地質平面圖。除應包括常規地質內容外，還應標出擬建建(構)筑物、礦界、井口、采空區(含巷道)位置、地表移動盆地范圍及分區、地表裂縫分布、地表移動變形等值線圖(實測及預測)、工程建設適宜性分區界線等。工程地質平面圖比例尺應根據工程規模和勘察階段確定，宜采用1：500，也可采用1：1000～1：2000。
2 工程地質縱、橫斷面圖。除應包括常規地質內容外，還應標出擬建建(構)筑物位置及基底埋深、礦界、井口、采空區(含巷道)位置、垮落帶、斷裂帶、彎曲帶、地表移動盆地范圍及裂縫分布等；在工程地質概況中應對采空區基本要素特征、采空區穩定性與擬建工程相互影響程度進行分析評價。工程地質縱、橫斷面圖水平比例尺及垂直比例尺宜采用1：200，也可采用1：100或1：500；在基巖及斜坡地區水平比例尺與垂直比例尺宜相同。
3 鉆孔柱狀圖。除應包括常規地質內容外，還應標出礦產或采空區、垮落帶、斷裂帶、彎曲帶、含水情況，并應描述鉆進速度、掉鉆、漏水等情況。
14.0.8 采空區勘察過程中及結束后，應將搜集、調查、物探、鉆探等原始資料及測量、觀測、試驗數據及時歸檔。
附錄A 覆巖破壞類型
附錄A 覆巖破壞類型

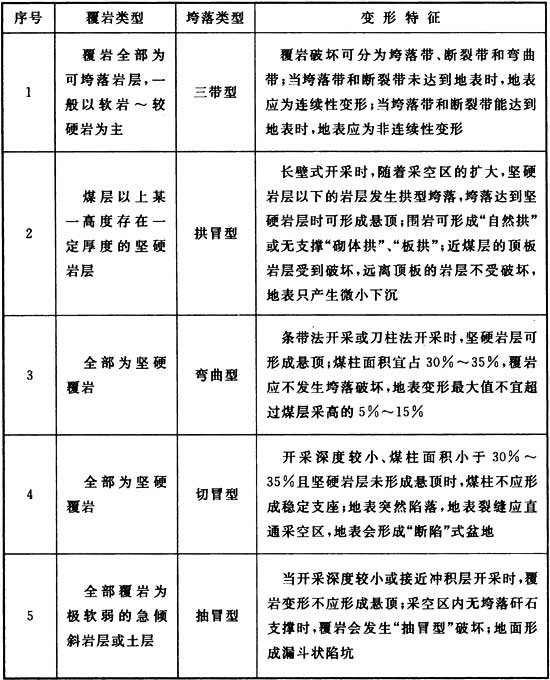

表A 覆巖破壞類型
附錄B 壓礦量估算
B.0.1 對于必須預留保護煤(巖)柱的建(構)筑物，所預留保護煤(巖)柱范圍內的礦產量應為建(構)筑物的壓礦量。保護煤(巖)柱邊界可根據建(構)筑物受護邊界按移動角采用垂直剖面法、垂線法及數字高程投影法等方法進行計算，宜采用垂直剖面法。
B.0.2 建(構)筑物受護范圍應包括受護對象及其周圍的圍護帶。圍護帶寬度應根據受護對象的保護等級確定，對于重要工程，圍護帶寬度不應小于20m；對于一般工程，圍護帶寬度不宜小于10m；對于次要工程，圍護帶寬度不宜小于5m。
B.0.3 用垂直剖面法留設保護煤(巖)柱(圖B.0.3)的方法和步驟，應符合下列規定：

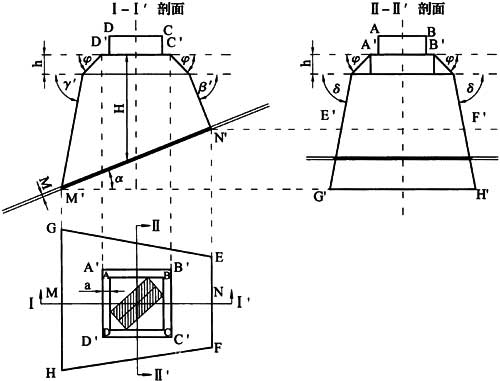

圖B.0.3 垂線剖面法設計保護煤(巖)柱示意圖
1 在平面圖上，應沿受護建(構)筑物的角點作平行于煤層走向和傾斜方向的四條直線，應兩兩相交得矩形保護范圍ABCD。在ABCD外側應根據建(構)筑物的保護等級增加圍護帶寬度，所得矩形A′B′C′D′應為受護邊界。
2 應過四邊形A′B′C′D′中心點作煤層傾向剖面Ⅰ-Ⅰ′和走向剖面Ⅱ-Ⅱ′，在Ⅰ-Ⅰ′、Ⅱ-Ⅱ′剖面上可求出保護煤(巖)柱邊界。
3 在Ⅰ-Ⅰ′剖面上應標出地面線、建(構)筑物輪廓線、松散層、煤層等，并應標出煤層傾角α、煤層厚度M及煤層埋藏深度H0。沿受護邊界點C′、D′應以松散層移動角φ，基巖內應分別以斜交剖面移動角β′、γ′代替β、γ角劃直線。直線與煤層底板的交點應為保護煤柱在煤層該斜交剖面上的上、下邊界M′及N′。應將M′、N′投影到平面圖上，得M、N點。β′、γ′角應按下列公式計算：
(B.0.3-1)
(B.0.3-2)
式中：γ、β、δ——分別為上山、下山和走向方向的巖層移動角；
θ——圍護帶邊界與煤層傾向線之間所夾的銳角。
4 在Ⅱ一Ⅱ′剖面上應標出地面線、建(構)筑物輪廓線、松散層、煤層等。沿受護面積邊界與地面線交點在松散層內應以移動角φ劃直線，在基巖內應以走向方向的巖層移動角δ劃直線。
5 應將Ⅰ-Ⅰ′剖面上M′、N′點投影到Ⅱ一Ⅱ′剖面上，與Ⅱ-Ⅱ′剖面上基巖內的兩條斜線相交，得交點E′、F′、G′、H′。E′F′應為煤柱上邊界在Ⅱ一Ⅱ′剖面上的投影，G′H′應為煤柱下邊界在Ⅱ-Ⅱ′剖面上的投影。
6 應將E′、F′、G′、H′點分別轉匯到平面圖上得E、F、G、H點，EFGH點圍成的四邊形應為所求保護煤(巖)柱平面范圍。
B.0.4 用垂線法設計與煤層走向斜交的受護對象保護煤(巖)柱(圖B.0.4)時，應符合下列規定：
1 應在受護邊界12346外側增加圍護帶寬度，得受護面積邊界1′2′3′4′6′。
圖B.0.4 垂線法設計保護煤(巖)柱示意圖
2 受護面積邊界1′2′3′4′6′向外應按寬度s＝h·cotφ劃出ABCDE五邊形。
3 應由A、B、C、D、E等各點分別作線段AB、BC、CD、DE、EA等各邊的垂線，在煤層上山方向垂線長度Lu和下山方向垂線長度Ld應按下列公式計算：
(B.0.4-1)
(B.0.4-2)
式中：h——松散層厚度；
H——煤層到地表的垂深(從受護邊界起在松散層中以φ角作直線與基巖面相交，H值為過此交點的煤層深度)；
θ——各受護邊界與煤層走向所夾的銳角；
β′、γ′——斜交剖面移動角，分別按本規范公式(B.0.3-1)及公式(B.0.3-2)計算確定。
4 在各垂線上，應按計算垂線長度，用直線分別連接垂線各端點相交于A′、B′、C′、D′、E′等點，各點所圍成的輪廓應為建筑物保護煤(巖)柱邊界的平面范圍。
B.0.5 數字標高投影法可用于設計延伸形建(構)筑物或基巖面標高變化較大情況下的保護煤(巖)柱。采用數字標高投影法設計受護對象保護煤(巖)柱時，應符合下列規定：
1 保護煤(巖)柱空間體的側平面(即傾角為φ、β′、γ′的平面)上等高線的等高距，應與煤層等高線(或基巖面等高線)的等高距D相同。
2 相鄰兩等高線之間的水平距離d應根據φ、β′、γ′角及煤層等高距D，按d＝Dcotφ(d＝Dcotβ′或d＝Dcotγ′)求取。
3 連接保護煤(巖)柱側平面與煤層層面(或基巖面)上同值等高線的交點，所圍成的多邊形應為保護煤(巖)柱邊界。
附錄C 采動邊坡穩定性預測
C.0.1 單滑面采動邊坡坡體(圖C.0.1)穩定性，可按下列公式驗算：

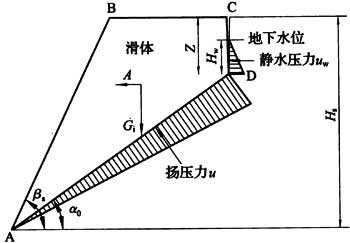

圖C.0.1 單滑面采動坡體計算模型
式中：Fx——坡體下滑力(kN)；
G——滑體重量(kN)；
Fk——坡體抗滑力(kN)；
Kf——坡體穩定性評價系數；
A——地震加速度，重力加速度；
c——滑動面內聚力(kPa)；
L——滑動面長度；
Z——滑體后壁張開性裂縫深度；
Hw——張性裂縫中充水深度；
γw——水的容重(kN／m3)；
α0——滑面傾角(°)；
——滑面內摩擦角(°)；
W——坡頂邊緣下沉值；
Hi——坡頂至開采煤層底板垂直高度；
i、i′——坡頂邊緣最終和動態傾斜值，mm／m，傾向與坡體相同時取正值，相反取負值；
ε、ε′——坡頂邊緣最終和動態水平變形值，mm／m，拉伸為正，壓縮為負，動態取正值。
表C.0.1 巖(土)性系數ψ
C.0.2 厚表土圓弧形滑面采動坡體(圖C.0.2)穩定性計算驗算時，宜按巖性、坡度和采動程度等將滑坡體分成n個垂直條塊，第1條塊抗滑力Fk1和下滑力Fx1應按公式(C.0.1-1)、公式(C.0.1-2)計算，其余條塊的抗滑力Fki和下滑力Fxi應按公式(C.0.2-1)～公式(C.0.2-6)計算，坡體穩定性系數Kf按式(C.0.2-7)計算：

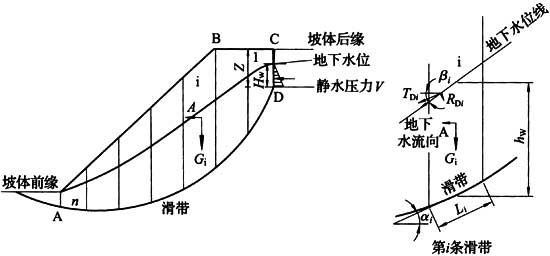

圖C.0.2 圓弧形滑面采動坡體計算模型
式中：rU——孔隙壓力比；
TDi——滲透力產生的平行滑面分力(kN)；
RDi——滲透力產生的垂直滑面分力(kN)；
βi——第i條塊地下水流向(°)。
C.0.3 采動邊坡的滑動角與滑動面的確定，應符合下列規定：
1 坡體內有明顯的外傾式軟弱層理面或斷裂結構面時，可根據層理面或結構面推斷采動坡體潛在滑動面及其傾角。
2 坡體內無明顯的外傾式軟弱層理或斷裂結構面時，發生采動崩塌的潛在崩塌面傾角(α0)可根據坡體高度(Hs)按表C.0.3確定。
3 厚表土層圓弧形滑面采動坡體的潛在滑面及后壁裂縫位置，可按非理想松散層介質極限平衡理論用圖解趨近法確定，主要參數宜為內摩擦角
，滑體后壁的張性裂縫深度可根據礦區采動裂縫發育深度的經驗數據確定。
表C.0.3 采動坡體崩塌面傾角(α0)參考值
C.0.4 采動邊坡穩定性計算所需的有關力學參數，可按表C.0.4的規定確定。

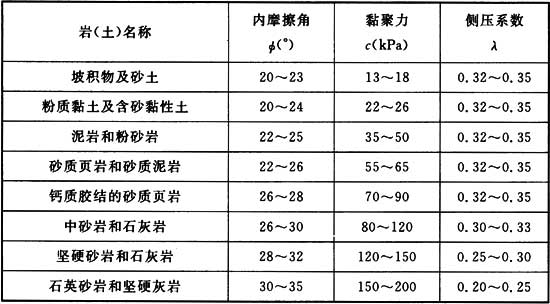

表C.0.4 采動坡體穩定性計算有關力學參數參考值
附錄D 采空區地表移動盆地分區
D.0.1 開采煤層傾角α＜15°，地表平坦，且達到超充分采動，采動影響范圍內無大型地質構造時，最終形成的靜態地表移動盆地(圖D.0.1)，可劃分為移動盆地的中間區域、內邊緣區、外邊緣區，并應符合下列規定：
圖D.0.1 開采煤層傾角α＜15°充分采動時地表移動盆地分區示意
1 中間區域位于采空區的正上方，地表應均勻下沉，地表下沉應達到該地質采礦條件下應有的最大值，其他移動和變形值應近似為零且無明顯裂縫。
2 內邊緣區位于采空區外側上方，地表應不均勻沉降，且地面應向盆地中心傾斜呈凹形，并應產生壓縮變形，可不出現裂縫。
3 外邊緣區位于采空區外側礦層上方地表應不均勻沉降，且地面應向盆地中心傾斜呈凸形，并應產生拉伸變形。當拉伸變形超過一定數值后，地面可出現拉伸裂縫。
4 在地表剛達到充分采動或非充分采動條件下，地表移動盆地內可不出現中間區域。
D.0.2 開采傾角為15°≤α≤55°煤層時，地表移動盆地(圖D.0.2)應具有下列特征：
圖D.0.2 開采傾角為15°≤α≤55°煤層時地表移動盆地示意
1 在傾斜方向上，移動盆地的中心(最大下沉點)應偏向采空區的下山方向，并與采空區中心不重合。最大下沉點同采空區幾何中心的連線與水平線在下山一側夾角(最大下沉角)應小于90°。
2 移動盆地與采空區的相對位置，在走向上應對稱于傾斜中心線，而在傾斜方向上應不對稱，且礦層傾角越大，不對稱性越加明顯。
3 移動盆地的上山方向較陡，移動范圍較小；下山方向較緩，移動范圍較大。
4 采空區上山邊界上方地表移動盆地拐點應偏向采空區內側，采空區下山邊界上方地表移動盆地拐點應偏向采空區外側。拐點偏離的位置大小與礦層傾角和上覆巖層的性質有關。
D.0.3 開采傾角α＞55°煤層時，地表移動盆地(圖D.0.3)應具有下列特征：

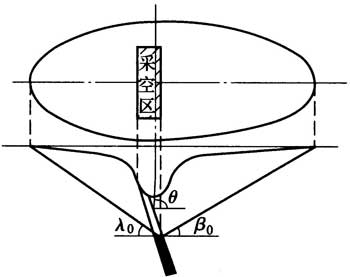

圖D.0.3 開采傾角α＞55°煤層時地表移動盆地示意
1 地表移動盆地形狀的不對稱性更加明顯。工作面下邊界上方地表的開采影響達到開采范圍以外很遠，上邊界上方開采影響則達到礦層底板巖層。整個移動盆地明顯地偏向礦層下山方向。
2 最大下沉值不應出現在采空區中心正上方，而應向采空區下邊界方向偏移。
3 底板的最大水平移動值應大于最大下沉值，最大下沉角應小于15°。
4 煤層開采時，可不出現充分采動的情況。
附錄E 工程物探方法及適用條件
附錄E 工程物探方法及適用條件

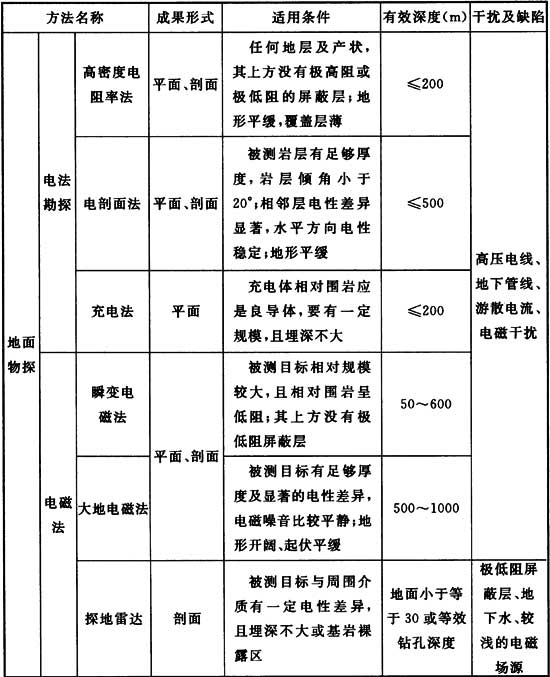

表E 工程物探方法及適用條件
注：有效性和有效深度宜經現場試驗確定。
附錄F 鉆探施工要點及技術要求
F.0.1 工程地質鉆探設備應根據采空區的地形地貌、埋深、地層巖性和地質構造等選用。
F.0.2 工程地質鉆探工藝的選擇應符合下列規定：
1 完整地層可采用單管鉆具鉆進。
2 軟硬互層、破碎松散地層可采用雙層巖芯管鉆頭鉆進。
3 堅硬巖層可采用雙管鉆具、噴射式孔底反循環鉆進。
F.0.3 現場技術要求應符合下列規定：
1 地下水位、標志地層界面及采空區頂、底板測量誤差應小于±0.05m。
2 取芯鉆進回次進尺不應大于2.0m。
3 鉆孔應全取芯，堅硬完整巖層取芯率不應低于80％，強風化、破碎的巖石不應低于65％。
4 應觀測地下動水位，并宜進行簡易水文地質觀測。
5 鉆孔垂直度每百米應小于2°。
F.0.4 鉆孔編錄應符合下列規定：
1 現場記錄應及時、準確，并應按回次進行，不得事后追記。
2 描述內容應規范、完整、清晰。
3 鉆探記錄和巖芯編錄應有記錄員、機長及工程負責人驗收簽字。
4 應繪制鉆孔柱狀圖。
附錄G 采空區鉆探現場描述要點及三帶判定依據
G.0.1 當符合下列條件之一時，可判定為垮落帶：
1 突然掉鉆且掉鉆次數頻繁。
2 鉆機速度時快時慢，有時發生卡鉆或埋鉆，鉆具振動加劇現象。
3 孔口水位突然消失。
4 孔口有明顯的吸風現象。
5 巖芯破碎，層理、傾角紊亂，混雜有巖粉、淤泥、坑木、煤屑等。
6 瓦斯、煤層自燃等有害氣體上涌。
G.0.2 當符合下列條件之一時，可判定為斷裂帶：
1 突然嚴重漏水或漏水量顯著增加。
2 鉆孔水位明顯下降。
3 巖芯有縱向裂紋或陡傾角裂隙。
4 鉆孔有輕微吸風現象。
5 瓦斯、煤層自燃等有害氣體上涌。
6 巖芯采取率小于75％。
G.0.3 當符合下列條件之一時，可判定為彎曲帶：
1 全孔返水。
2 無耗水量或耗水量小。
3 取芯率大于75％。
4 進尺平穩。
5 巖芯完整，無漏水現象。
附錄H 采空區移動變形的計算方法與計算公式
H.0.1 當采用長壁式開采時，采空區地表移動預計宜采用概率積分法進行計算。
H.0.2 開采煤層傾角α＜15°，采用概率積分法進行采空區地表移動變形值計算時，采空區地表移動變形值可按下列公式計算：
1 下沉：
（H.0.2-1)
2 傾斜：
（H.0.2-2)
（H.0.2-3)
3 曲率：
（H.0.2-4)
（H.0.2-5)
4 水平移動：
（H.0.2-6)
（H.0.2-7)
5 水平變形：
（H.0.2-8)
（H.0.2-9)
式中：x、y——計算點相對坐標(考慮拐點偏移距)(m)；
D——開采煤層區域。
H.0.3 開采煤層的傾角為15°≤α≤55°，采用概率積分法進行采空區地表移動變形值計算時，采空區地表移動變形值可按下列公式計算：
1 下沉：
（H.0.3-1)
2 傾斜：
（H.0.3-2)
（H.0.3-3)
3 區率：
（H.0.3-4)
（H.0.3-5)
4 水平移動：
（H.0.3-6)
（H.0.3-7)
5 水平變形：
（H.0.3-8)
（H.0.3-9)
式中：r——等價計算工作面的主要影響半徑；
Li——等價計算工作面各邊界的直線段。
H.0.4 開采煤層傾角α＞55°，采用概率積分法進行采空區地表移動變形值計算時，采空區地表移動變形值可按下列公式計算：
1 下沉：
（H.0.4-1)
2 傾斜：
（H.0.4-2)
（H.0.4-3)
3 曲率：
（H.0.4-4)
（H.0.4-5)
4 水平移動：
（H.0.4-6)
（H.0.4-7)
5 水平變形：
（H.0.4-8)
（H.0.4-9)
（H.0.4-10)
式中：r(z)——深度為z處的主要影響半徑；
G——開采空間；
q——下沉系數，對于急傾斜煤層為下沉盆地體積與開采煤層體積的比值。
H.0.5 采空區地表移動變形最大值計算應符合下列規定：
1 地表最大下沉值可按下列公式計算：
1）充分采動：
（H.0.5-1)
2)非充分采動：
（H.0.5-2)
式中：Wcm——充分采動條件下地表最大下沉值；
Wfm——非充分采動條件下地表最大下沉值；
n——地表充分采動系數，
k1、k3——與覆巖巖性有關的系數，堅硬巖層取0.7，較硬巖層取0.8，軟弱巖層取0.9；
D1、D3——傾向及走向工作面長度。
2 地表最大水平移動值可按下列公式計算：
1)沿煤層走向上的最大水平移動：
（H.0.5-3)
式中：Ucm——充分開采的最大水平移動值。
2)沿煤層傾斜方向的最大水平移動：
(H.0.5-4)
或
(H.0.5-5)
式中：h——表土層厚度；
b(α)——水平移動系數，隨傾角α變化；
P0——計算系數，P0＝tanα—h／(H0—h)；當P0＜0時，取P0＝0。
3 最大傾斜變形值可按下式計算：
（H.0.5-6)
式中：icm——充分開采的最大傾斜變形(mm／m)。
4 最大曲率變形值可按下式計算：
（H.0.5-7)
式中：kcm——充分開采的最大曲率變形(10-3／m)。
5 最大水平變形值可按下式計算：
（H.0.5-8)
式中：εcm——充分開采的最大水平變形(mm／m)。
H.0.6 地表移動延續時間T可按下列方法確定：
1 根據最大下沉點的下沉量、下沉速度與時間關系曲線確定地表移動延續時間T時，可按下列方法確定：
1)下沉10mm時為移動期開始的時間；
2)連續6個月累計下沉值不超過30mm時，可認為地表移動期結束；
3)從地表移動期開始到結束的整個時間為地表移動的延續時間；
4)在地表移動過程的延續時間內，地表下沉速度大于50mm／月(1.7mm／d)(煤層傾角α＜55°)，或大于130mm／月(1.0mm／d)(煤層傾角α≥55°)的時間可為活躍期；從地表移動期開始到活躍期開始的階段可為初始期；從活躍期結束到移動期結束的階段可為衰退期(圖H.0.6)。
圖H.0.6 地表移動延續時間的確定方法
2 當無實測資料時，地表移動的延續時間T可按下列公式確定：
(H.0.6-1)
(H.0.6-2)
H.0.7 地表移動變形預計的計算參數宜根據實測數據，采用最小二乘法確定，并應符合下列規定：
1 下沉系數可按下式似合求取：
（H.0.7-1)
2 水平移動系數可按下式似合求?。?br/>
（H.0.7-2)
3 主要影響角正切可按下式擬合求取：
（H.0.7-3)
式中：Hz——走向主斷面上走向邊界采深；
rz——走向主斷面上主要影響半徑，rz為充分采動時走向主斷面上下沉值分別為0.16Wcm和0.84Wcm值的點間距的1.25倍。
4 開采影響傳播角：
（H.0.7-4)
式中：Uwcm——傾向剖面上最大下沉值點處的水平移動值。
5 充分采動時，下沉盆地主斷面上下沉值應為0.5Wcm、最大傾斜和曲率為零的3個點的點位x(或y)的平均值x0(或y0)為拐點坐標。應將x0(或y0)向煤層投影(走向斷面按90°、傾向斷面按開采影響傳播角投影)，其投影點至采空區邊界的距離為拐點偏距S。拐點偏距應分下山邊界拐點偏距S1、上山邊界拐點偏距S2、走向左邊界拐點偏距S3和走向右邊拐點偏距S4。
H.0.8 當無實測資料時，概率積分法地表移動變形計算參數，可根據巖性、地質、采礦條件等近似確定，各參數選取方法應符合下列規定：
1 可依據覆巖巖性按表H.0.8-1近似確定地表移動一般參數，以及表H.0.8-2選取松散層移動角值。
表H.0.8-1 按覆巖巖性確定地表移動一般參數
表H.0.8-2 松散層移動角值(單位：°)
| 松散層厚度h（m） | 干燥、不含水 | 含水較強 |
含流砂層 |
| ＜40 | 50 | 45 | 30 |
| 40～60 | 55 | 50 | 35 |
| ＞60 | 60 | 55 | 40 |
2 依據覆巖綜合評價系數P及地質、開采技術條件等確定地表移動計算參數時，應符合下列規定：
1)覆巖綜合評價系數P可按下式計算：
(H.0.8-1)
式中：mi——覆巖分層法線厚度；
Qi——覆巖i分層的巖性評價系數，可由表H.0.8-3查得；當無實測強度值時，Q0值可由表H.0.8-4查得。
表H.0.8-3 分層巖性評價系數
表H.0.8-4 初次采動的巖層評價系數Q0
注：①泥灰?guī)r指淮南礦區二道河等地區的泥灰?guī)r組。
2)覆巖綜合評價下沉系數可按下式計算：
(H.0.8-2)
3)覆巖綜合評價主要影響角正切可按下式計算：
(H.0.8-3)
式中：D——巖性影響系數，其數值與綜合評價系數P的關系可由表H.0.8-5查得。
表H.0.8-5 巖性綜合評價系數P與系數D的對應關系
4)水平移動系數可按下列計算：
（H.0.8-4)
5)開采影響傳播角可按下列計算：
（H.0.8-5)
（H.0.8-6)
6）堅硬、較硬和軟弱覆巖的拐點偏移距，宜分別?。?.31~0.43）H、（0.08~0.30）H和（0~0.07）H
H.0.9 煤層群開采或厚煤層分層開采時，若下層煤開采的影響超過上層煤開采時已移動的覆巖，地表受下層煤開采的重復采動參數宜符合下列規定：
1 重復采動條件下的下沉系數可按下列公式計算：
1)對于不同巖性的覆巖，可依據重復采動下沉活化系數按下列公式計算重復采動下沉系數：
(H.0.9-1)
(H.0.9-2)
式中：a——下沉活化系數，可按表H.0.9取值；
q初、q復1、q復2——分別為初采、第一次復采、第二次復采下沉系數。
表H.0.9 按覆巖性質區分的重復采動下沉活化系數a
| 巖性 | 一次重采 | 二次重采 | 三次重采 | 四次及四次以上重采 |
| 堅硬巖 | 0.15 | 0.20 | 0.10 | 0 |
| 較硬巖 | 0.20 | 0.10 | 0.05 | 0 |
2)重復采動下沉系數也可按下列公式計算：
(H.0.9-3)
較硬覆巖：
(H.0.9-4)
厚含水沖積層地區：
(H.0.9-5)
式中：H1、H2——分別為第一層煤和第二層煤距基巖面的深度；
M1、M2——分別為第一層煤和第二層煤的采高；
k——系數。
2 重復采動條件下，水平移動系數可與初次采動相同。
3 重復采動時，主要影響角正切tanβ較初次采動應增加0.3～0.8。對于較硬巖層可按下式計算：
（H.0.9-6)
式中：tanβ復——重采時主要影響角正切；
tanβ初——初采時主要影響角正切；
H——第二層煤的采深。
4 當上、下工作面對齊時，重復采動時的拐點偏移距應小于初次采動時的拐點偏移距，并應符合下列規定：
1)對于較硬覆巖，當上、下工作面對齊時，重復采動時的拐點偏移距可按下列公式計算：
(H.0.9-7)
上山：
走向：
2)也可采用下列公式直接計算重復采動時的拐點偏移距：
上山：
走向：
式中：H、M——第二層煤的采深和采厚。
5 重復采動時的影響傳播角較初次采動宜增加1°～5°(10°≤α≤30°)。重復采動時最大下沉角較初次采動增大，對于堅硬覆巖，其增大值宜為(0.05～0.20)α；對于較硬覆巖，其增大值宜為0.15α；對于軟弱覆巖，其增大值宜為0.1α。
6 重復采動時，邊界角宜減小2°～7°；移動角宜減小5°～10°。
7 重復采動時，充分采動角宜增大1°～5°，超前影響角宜減小10°～15°，最大下沉速度角宜增大5°～10°。

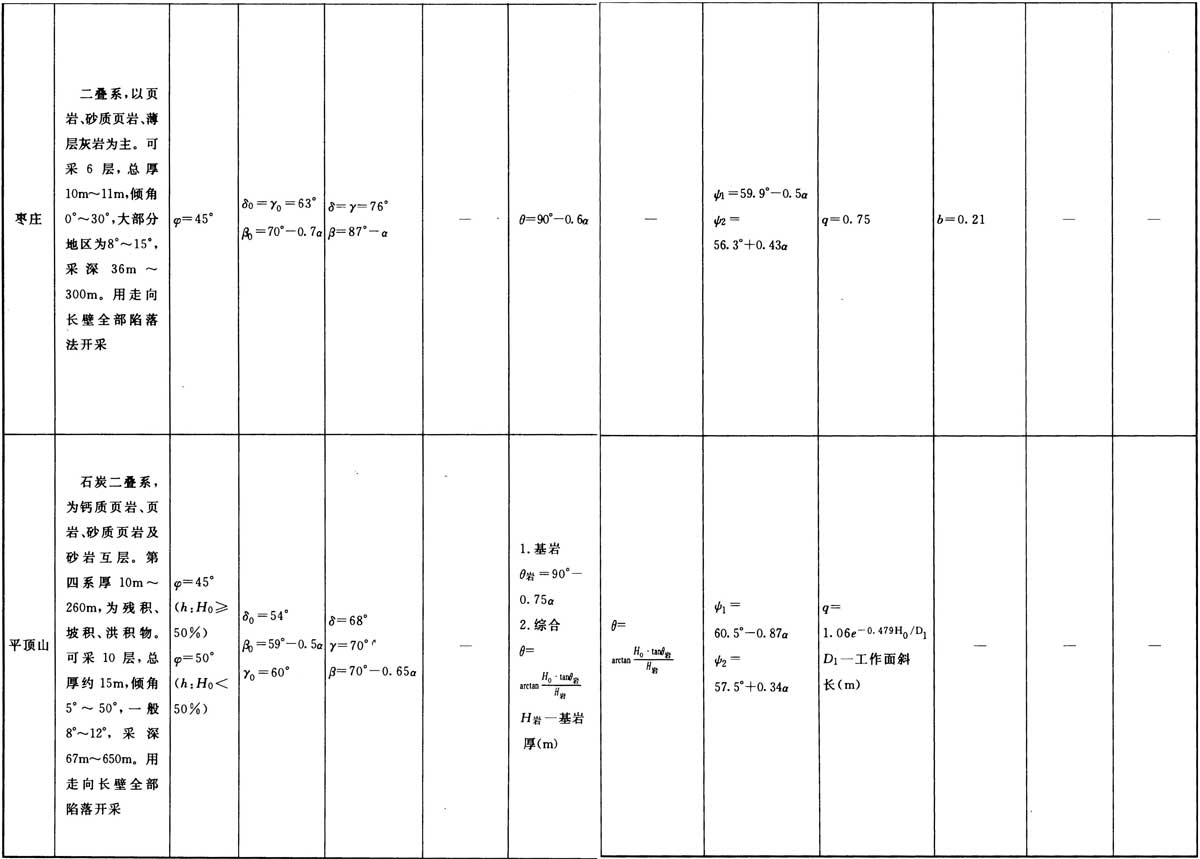

附錄J 部分礦區地表移動實測參數表

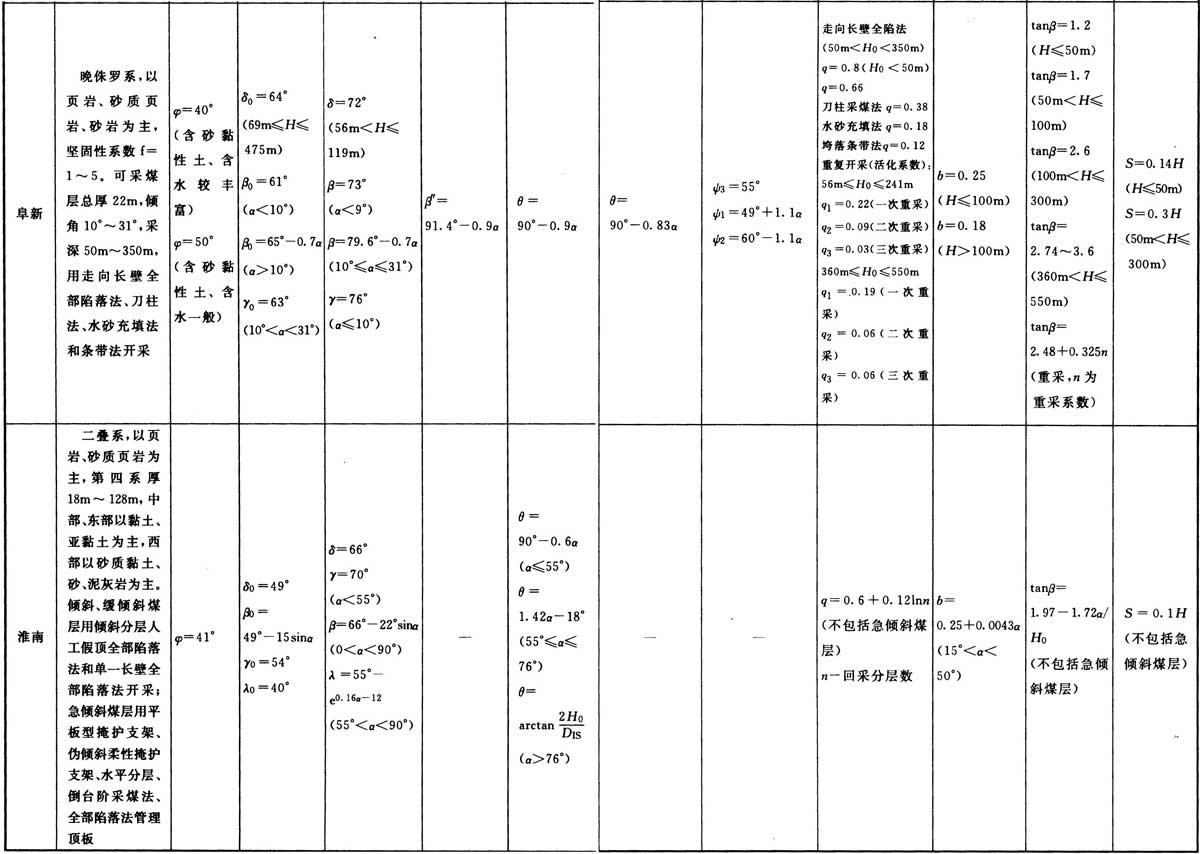

附錄J 部分礦區地表移動實測參數表

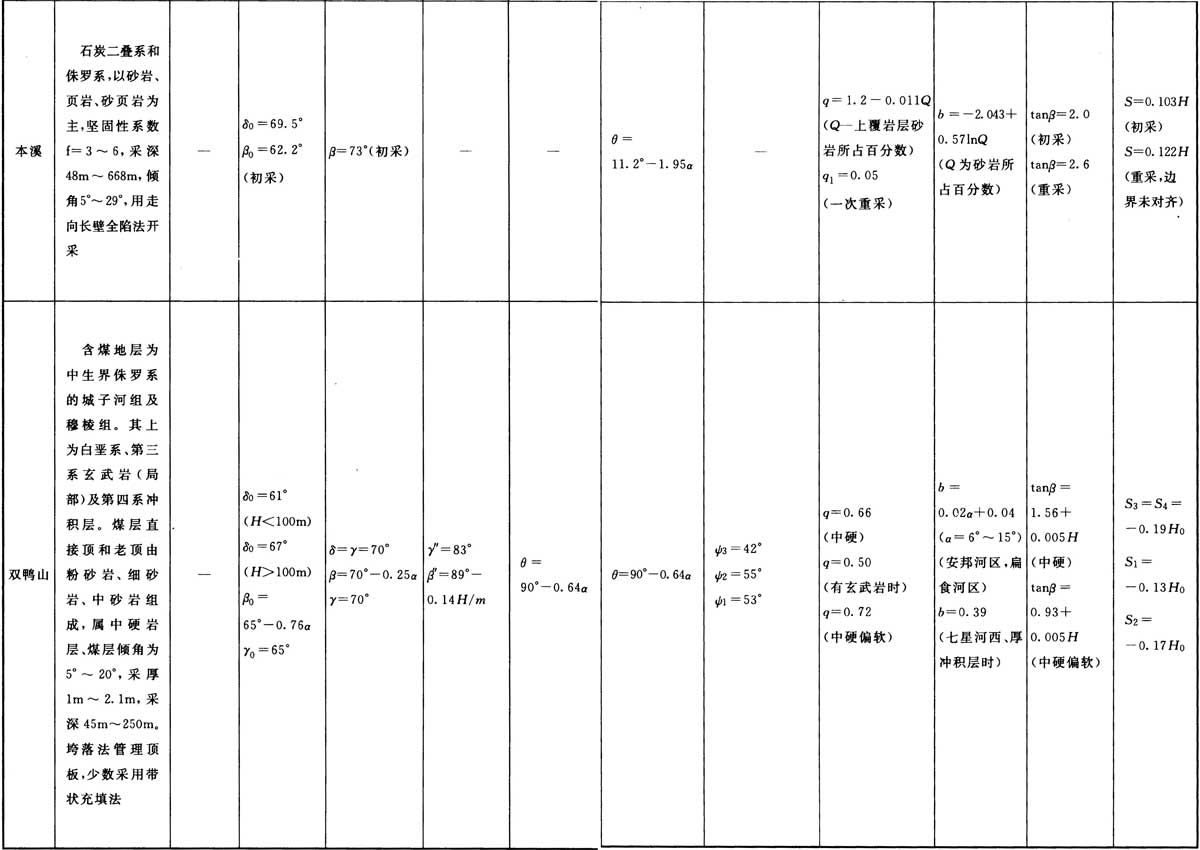

附錄J 部分礦區地表移動實測參數表
附錄K 煤(巖)柱安全穩定性系數計算
K.0.1 當采用條帶式開采時，煤(巖)柱安全穩定性系數可按下式計算(圖K.0.1)：
(K.0.1)
式中：γ0——上覆巖層的平均重度(kN／m3)；
H1——煤(巖)柱埋深；
A——保留煤(巖)柱條帶的寬度；
B——采出條帶寬度；
σm——煤(巖)柱的極限抗壓強度(kPa)。
圖K.0.1 條帶式開采計算示意
K.0.2 當采用充填條帶式開采或條帶煤(巖)柱有核區存在時，煤(巖)柱安全穩定性系數可按下式計算：
(K.0.2)
式中：PU——煤(巖)柱能承受的極限荷載(kN)；
PZ——煤(巖)柱實際承受的荷載(kN)。
K.0.3 煤(巖)柱能承受的極限荷載PU計算，應符合下列規定：
1 對于矩形煤(巖)柱，其所能承受的極限荷載PJU，可按下式計算：
(K.0.3-1)
2 對于長條形煤(巖)柱，其所能承受的極限荷載PLU，可按下式計算：
(K.0.3-2)
式中：L——煤(巖)柱長度；
M——采出煤層厚度。
K.0.4 煤(巖)柱實際承受的荷載PZ計算，應符合下列規定：
1 對于房柱式開采，當采區的寬度足夠大且煤(巖)柱尺寸比較規則、各煤(巖)柱的剛度相同時，煤(巖)柱實際承受的荷載PZ可按下式計算(圖K.0.4)：
(K.0.4-1)
2 對于條形開采所形成的矩形煤(巖)柱，其實際承受的荷載PJZ可按下式計算：
(K.0.4-2)
3 對于條形開采所形成的長條形煤(巖)柱，其實際承受的荷載PLZ可按下式計算：
(K.0.4-3)
圖K.0.4 房柱式開采計算示意
附錄L 采空區垮落帶、斷裂帶計算方法
L.0.1 當煤層傾角α＜55°時，采空區垮落帶及斷裂帶高度計算，應符合下列規定：
1 當煤層頂板覆巖內存在堅硬巖層，煤層回采后能形成懸頂，而開采空間及垮落巖層本身的空間只能由碎脹的巖石填滿時，垮落帶最大高度可按下式計算：
(L.0.1-1)
式中：k——垮落巖石的碎脹系數。
2 當煤層頂板為硬質巖、軟質巖層或其互層時，開采空間和垮落巖層本身的空間可由頂板的下沉和垮落巖石的碎脹填滿，開采單一煤層時垮落帶的最大高度可按下式計算：
(L.0.1-2)
3 當煤層頂板為硬質巖、軟質巖層或其互層時，厚層煤分層開采的垮落帶最大高度，可按表L.0.1-1中的公式計算。
表L.0.1-1 厚煤層分層開采的垮落帶最大高度計算公式
注：∑M為累計開采厚度；公式應用范圍為單層開采厚度不超過3m，累計采厚不超過15m；計算公式中“±”號項為中誤差。
4 當煤層頂板為硬巖、軟巖或其互層時，厚煤層分層開采的斷裂帶最大高度(H1i)，可按表L.0.1-2中的公式計算。
表L.0.1-2 厚煤層分層開采的斷裂帶最大高度計算公式
L.0.2 當煤層傾角α≥55°，煤層頂板、底板為硬質巖、軟質巖層，用垮落法開采時，采空區垮落帶和斷裂帶最大高度(Hm、H1i)，可按表L.0.2中的公式計算。
表L.0.2 急傾斜礦層開采垮落帶和斷裂帶最大高度計算公式
注：式中hc為開采階段垂高。
L.0.3 近距離煤層垮落帶和斷裂帶高度計算(圖L.0.3)，應符合下列規定：
1 上、下煤層的最小垂距h1-2大于回采下層煤的垮落帶高度Hxm時，上、下層煤的斷裂帶最大高度，可按上、下層煤的厚度分別按表L.0.1-2中的公式計算，并應取其中標高最高者作為兩層煤的斷裂帶最大高度。
圖L.0.3 近距離煤層導水?dāng)嗔褞Ц叨扔?jì)算示意
2 下層煤的垮落帶接觸到或完全進入上層煤范圍內時，上層煤的斷裂帶最大高度應采用本層煤的開采厚度計算，下層煤的斷裂帶最大高度應采用上、下層煤的綜合開采厚度計算，并應取其中標高最高者為兩層煤的斷裂帶最大高度。上、下層煤的綜合開采厚度可按下式計算：
(L.0.3-1)
式中：M1——上層煤開采厚度；
M2——下層煤開采厚度；
h1-2——上、下層煤之間的法向距離；
y2——下層煤的垮落帶高度與采厚之比。
3 上下層煤之間的距離很小時，綜合開采厚度可按下式計算：
(L.0.3-2)
附錄M 采空區剩余空隙體積計算
M.0.1 采空區垮落帶剩余體積Q(m3)可按下式計算：
(M.0.1)
式中：S——采空區治理面積(m2)；
Kc——煤層采出率(回采率)，一般通過礦山實際情況調查確定；
△V——采空區剩余空隙率，垮落巖塊充填后剩余的空隙率，其取值為0.2～1。
M.0.2 采空區剩余空隙率可按下列方法確定：
1 利用礦山已有的沉降及采空區觀測資料。
2 利用采空區勘察孔內空洞和裂隙的資料。
3 利用地區已有的工程資料。
