年噴涂 10 萬平方米金屬外殼項目工藝流程及生產設備清單
年噴涂 10 萬平方米金屬外殼項目工藝流程及生產設備清單
一、產品及規模
項目主要對已進行前處理的金屬外殼進行噴涂，項目?jī)?nèi)不再進行前處理，年噴涂金屬外殼 10 萬平方米（600 噸）。主要原材料見表 1，主要設備清單見表 2。
表 1 主要原材料用量一覽表
序號 | 原料名稱 | 規格 | 年用量 | 最大儲存量 |
1 | 金屬外殼 | 5 千克/個 | 600 噸 | 50 噸 |
2 | 樹脂粉末涂料 | 20 千克/箱 | 5 噸 | 5 噸 |
樹脂粉末涂料：樹脂粉末涂料指的是一種新型的不含溶劑100%固體粉末狀涂料。具有無溶劑、無污染、可回收、環保、節省能源和資源、減輕勞動強度和涂膜機械強度高等特點。采用環氧樹脂和聚酯樹脂為主要原材料制備而成，同時具備兩者各自的獨特性能，使得生產出的涂膜具有極度佳的流平性、裝飾性、機械性能和較強的耐腐蝕性，廣范應用于各種室內金屬制品的涂裝。
表 2 設備清單列表
序號 | 名稱 | 數量 | 使用工序/作用 | 規格 |
1 | 爐窯固化線 | 1個 | 噴粉工序 | 32m |
2 | 噴粉臺 | 3個 | 4mx1.5mx2m | |
3 | 噴槍 | 6支 | / | |
4 | 箱式熱風爐 | 1個 | 6.5mx2.5mx2m | |
5 | 空壓機 | 1臺 | 噴粉、工件吹塵 | 7.5kw |
6 | 拋丸清理機 | 1臺 | 除銹 | / |
二、用能規模
項目的電力由市政供電管網提供。項目不設備用發電機，項目?jī)?nèi)不設食宿。
三、給排水規模
（1）給水設施：項目用水由市政供水管網供應，主要用于員工生活用水及水噴淋塔用水，生活用水量約為 420t/a，水噴淋塔用水量為 5t/a。水噴淋塔用水循環使用，定期補充，不外排。
（2）排水設施：項目外排廢水主要為員工生活污水，生活污水外排量為 378t/a，根據廣州市污水處理系統及污水收集范圍圖可知，項目屬于龍歸污水處理廠服務范圍。項目生活污水經三級化糞池處理后，達廣東省《水污染物排放限值》（DB44/26-2001）第二時段三級標準排入市政管網，由市政管網匯入龍歸污水處理廠集中處理，達標后尾水通過污水管道越過白海面引至均禾涌，最后排入石井河。
四、工藝流程簡述（圖示）

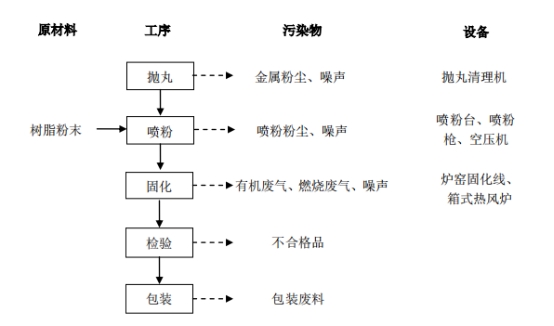

1、項目生產工藝流程圖：
圖 1 工藝流程圖
2、主要工藝說明:
（1）拋丸：拋丸清理機中鋼丸從漏斗中留下，經過管路進入拋丸室，在拋丸室內利用電機葉片高速旋轉，將鋼丸拋出，使鋼丸獲得一定的線速度，具有一定的能量，進而打 機到工件上，以達到去除金屬外殼表面銹蝕，減低工件內應力的目的。拋丸過程會產生金 屬粉塵及噪聲。
（2）噴粉：將塑料粉末噴涂在工件上的一種表面處理方法，項目采用靜電噴粉工藝，是在噴槍與工件之間形成一個高壓電暈放電電場，當粉末粒子由噴槍口噴出經過放電 區時，便補集了大量的電子，成為帶負電的微粒，在靜電吸引的作用下，被吸附到帶正電 荷的工件上去。當粉末附著到一定厚度時，則會發生“同性相斥”的作用，不能再吸附粉 末，從而使各部分的分層厚度均勻，然后經加溫烘烤固化后粉層流平成為均勻的膜層。本 工序配備濾芯回收系統進行粉塵回收，粉末經處理后通過15m高排氣筒高空排放。此過程 產生粉塵及噪聲。
（3）固化：工件送入窯爐固化線內加熱烘干，使粉末固化，一些較大的工件送入箱式熱風爐內固化。項目燃料為天然氣，天然氣在燃燒機內燃燒產生的熱氣直接對工件進行烘干。根據板材厚度的不同選擇不同的烘烤時間和溫度，烘烤時間一般為20min，烘烤 溫度一般為200°C-300°C。此過程產生的污染物有有機廢氣、燃燒廢氣。
（4）檢驗：經固化的工件經過自然冷卻后由人工進行檢驗其是否符合生產要求。此 過程會產生不合格品。
（5）包裝：合格產品打包等待出貨。此過程會產生包裝廢料。
