年產各類曲軸 2000t、機械 零件 10000 件（約合 500t）項目工藝流程及生產設備清單
年產各類曲軸 2000t、機械 零件 10000 件（約合 500t）項目工藝流程及生產設備清單
一、產品方案和規模
項目從事各類曲軸和機械零件的生產，根據國務院發布的《產業結構調整指導目錄 (2011 年本)》(2013 年修訂版)及《廣東省主體功能區產業發展指導目錄(2014 年本) 》， 該項目不屬于明文規定限制及淘汰類產業項目， 符合國家有關法律、法規和政策規定的企業。
二、 主要原輔材料
表 2 項目主要原輔材料預計用量
序 號 | 原輔材料名稱 | 年用量 (t) | 倉庫最大臨時存儲量 |
1 | 鋼材 | 3500 | 30 |
2 | 結構鋼焊條(型號：結 422) | 1 | 0.1 |
三、 主要設備設施
項目總投資 1455 萬元，其中環保投資 20 萬元，占總投資的 1.4% 。項目運營期主要生產設備詳見下表 3 所示；
表 3 項目主要生產設備一覽表
序號 | 設備名稱 | 規格型號 | 數量 | 單位 |
1 | 車床 | CW6180/CW61100/CW61140 | 32 | 臺 |
2 | 磨床 | M8230/MQ8260/MA8280 | 18 | 臺 |
3 | 數控機床 | HV- 1000L/CKD61100/HTM-TC25 | 13 | 臺 |
4 | 銑床 | X5032/X5042/X2010A | 7 | 臺 |
5 | 鉆、鏜床 | Z35/TX6111T | 4 | 臺 |
6 | 空壓機 | A22-8/AG38-8 | 2 | 臺 |
7 | 起重機 | —— | 18 | 臺 |
四、工藝流程簡述(圖示)

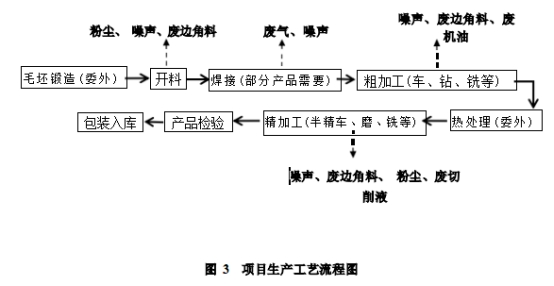

1、工藝流程圖：
備注： 項目不設噴涂工藝，所有設備均采用電。
2、工藝流程簡述：
根據客戶來圖的要求，外購鋼坯回廠后進行車、銑、熱處理(調質，委外加工)、鉆、 鏜、磨等工序加工，使產品滿足圖紙要求。
(1) 開料：大部分外購鋼材為已完成開料的板材，部分鋼材需根據設計圖紙用數控機 床進行開料。
(2) 焊接：項目用電焊機及焊條進行焊接。焊接工序的主要污染物為焊接煙塵及噪
聲。
(3) 粗加工：通過車床、銑床、鉆床等對開料折的工件進行加工，根據產品的需要， 選取以上 1 種或者多種設備進行加工，機加工工序產生金屬邊角料、噪聲、廢機油。
(4) 精加工
精加工工序中，根據客戶的需要，部分粗銑后的鋼材需利用磨床進行打磨。磨床加工 使用高速旋轉的砂輪對工件及設備表面進行磨削， 從而達到修整工件以及維修設備工具的作 用。該加工過程使用濕式打磨(液體為水) 方式， 打磨用水循環使用不外排外。 精加工的其他工序使用切削液降低設備溫度。
