（免費下載）JGJ 16-2008 民用建筑電氣設計規范
1 總 則
1.0.1 為在民用建筑電氣設計中貫徹執行國家的技術經濟政策，做到安全可靠、經濟合理、技術先進、整體美觀、維護管理方便，制定本規范。
1.0.2 本規范適用于城鎮新建、改建和擴建的民用建筑的電氣設計，不適用于人防工程、燃?xì)饧訅赫?、汽車加油站的電氣設計。
1.0.3 民用建筑電氣設計應體現以人為本，對電磁污染、聲污染及光污染采取綜合治理，達到環境保護相關標準的要求，確保人居環境安全。
1.0.4 民用建筑電氣設計的裝備水平，應與工程的功能要求和使用性質相適應。
1.0.5 民用建筑電氣設計應采用成熟、有效的節能措施，降低電能消耗。
1.0.6 應選擇符合國家現行標準的產品。嚴禁使用已被國家淘汰的產品。
1.0.7 民用建筑電氣設計，應采取經實踐證明行之有效的新技術，提高經濟效益、社會效益。
1.0.8 民用建筑電氣設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語、代號
2.2 代 號
ATM——異步傳輸模式
BAS——建筑設備監控系統
BMS——建筑設備管理系統
BD——建筑物配線設備
CD——建筑群配線設備
CP——集合點
DDN——數字?jǐn)?shù)據網
DDC——直接數字控制器
FAS——火災自動報警系統
FD——樓層配線設備
HUB——集線器
ISDN——綜合業務數字網
I／O——輸入／輸出
PSTN——公用電話網
PLC——可編程邏輯控制器
SAS——安全防范系統
SW——交換機
TCP／IP——傳輸控制協議／網際協議
TO——信息插座
TE——終端設備
VLAN——虛擬局域網
VSAT——甚小口徑衛星通信系統
3 供配電系統
4 配變電所
5 繼電保護及電氣測量
6 自備應急電源
7 低壓配電
8 配電線路布線系統
9 常用設備電氣裝置
10 電氣照明
11 民用建筑物防雷
12 接地和特殊場所的安全防護
13 火災自動報警系統
14 安全技術防范系統
15 有線電視和衛星電視接收系統
16 廣播、擴聲與會議系統
17 呼應信號及信息顯示
18 建筑設備監控系統
19 計算機網絡系統
20 通信網絡系統
21 綜合布線系統
22 電磁兼容與電磁環境衛生
23 電子信息設備機房
24 鍋爐房熱工檢測與控制

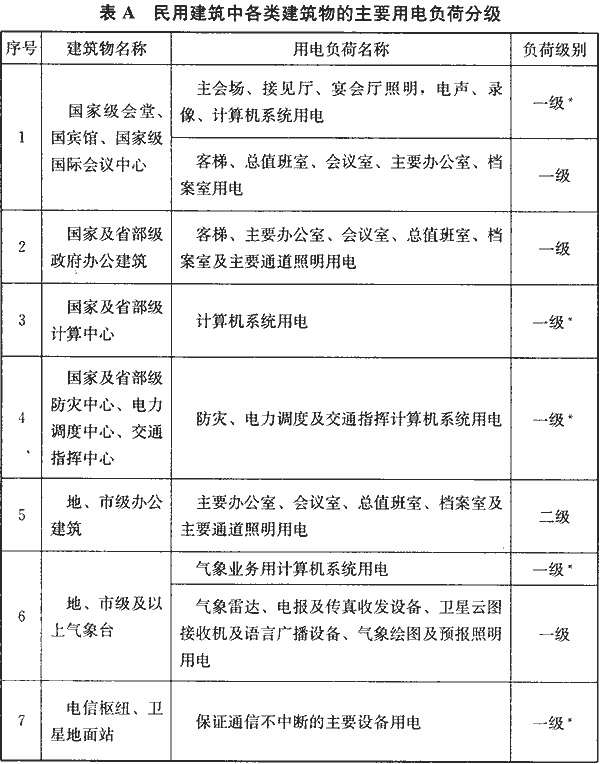

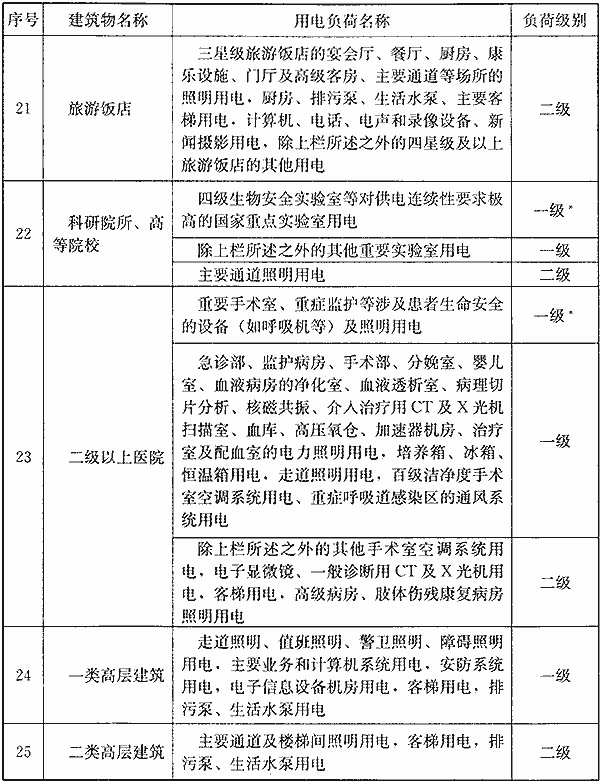

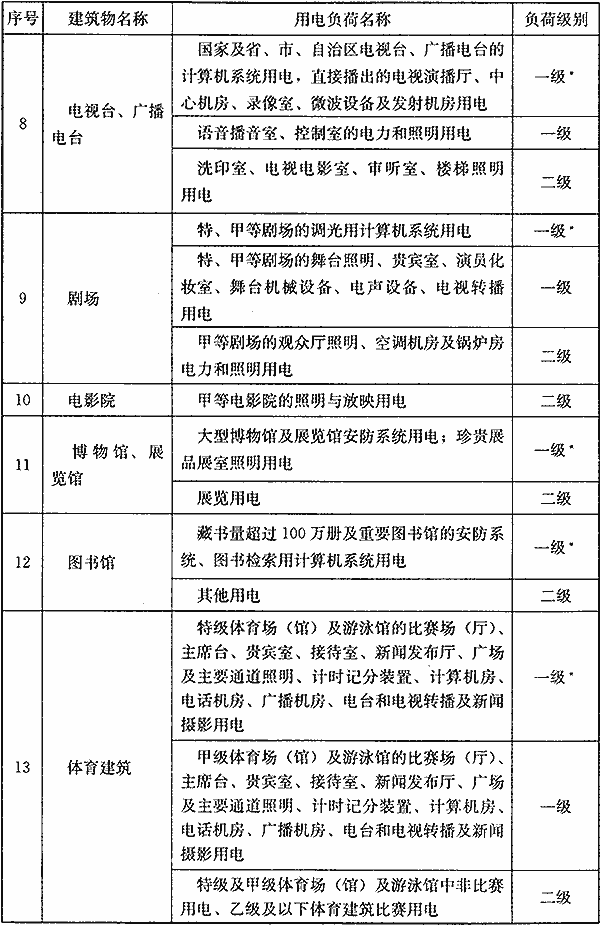

附錄A 民用建筑中各類建筑物的主要用電負荷分級
附錄A 民用建筑中各類建筑物的主要用電負荷分級

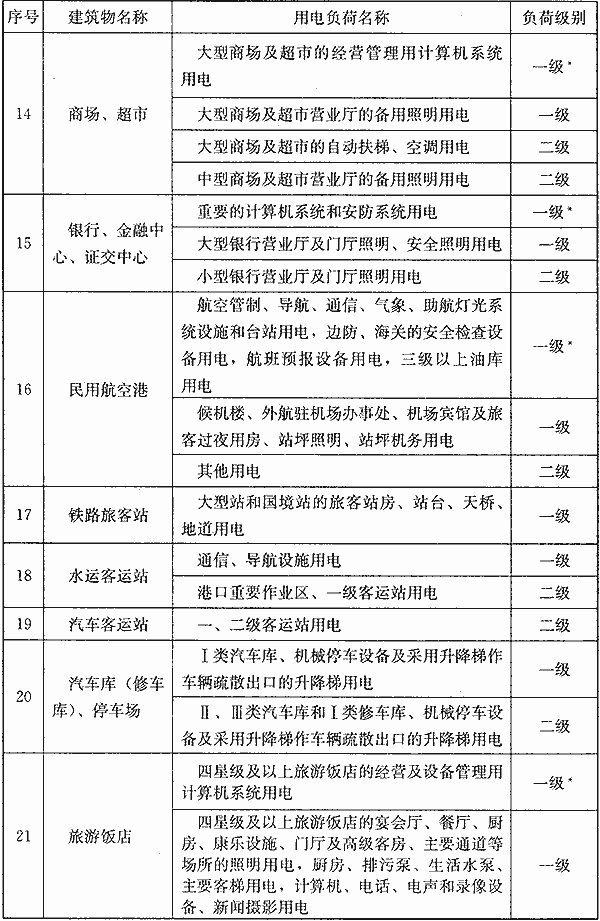

續表A
續表A
續表A
注：1 負荷分級表中“一級*”為一級負荷中特別重要負荷；
2 各類建筑物的分級見現行的有關設計規范；
3 本表未包含消防負荷分級，消防負荷分級見第3.2.2條及相關的國家標準、規范；
4 當序號1～23各類建筑物與一類或二類高層建筑的用電負荷級別不相同時，負荷級別應按其中高者確定。

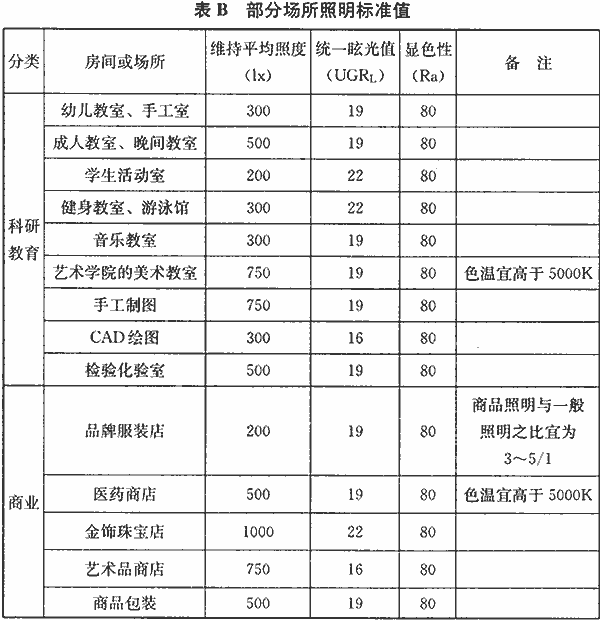

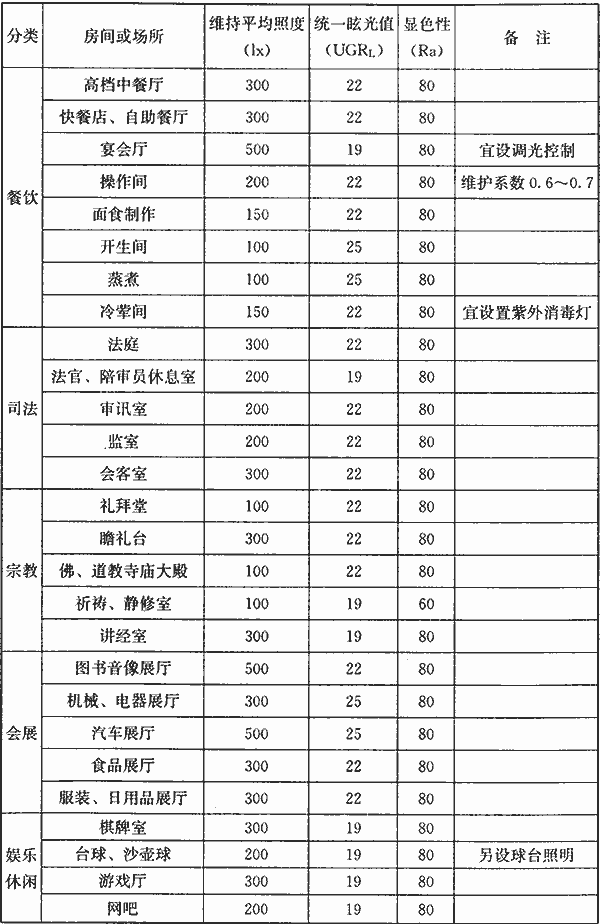

附錄B 部分場所照明標準值
附錄B 部分場所照明標準值
《建筑照明設計標準》GB 50034中已規定了各類常用建筑中大部分場所的照度標準值。本表針對民用建筑的特點，補充了部分場所的照明標準，供設計中選用。表中照度水平均系指工作區參考平面上平均照度的最低允許值，使用時可根據實際使用需要向上調整。
續表B
附錄C 建筑物、入戶設施年預計雷擊次數及可接受的年平均雷擊次數的計算
附錄D 浴室區域的劃分

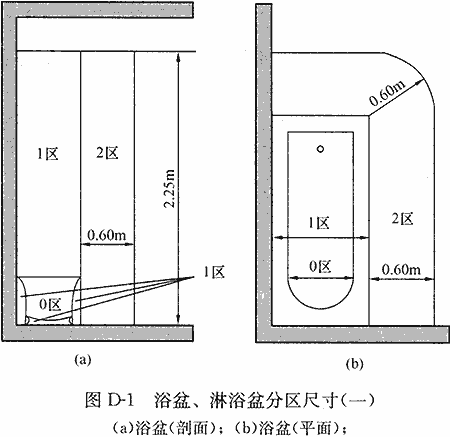

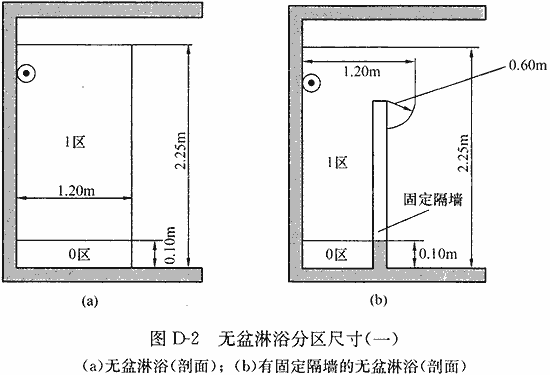

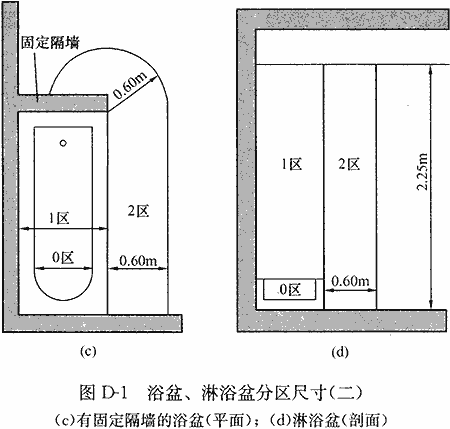

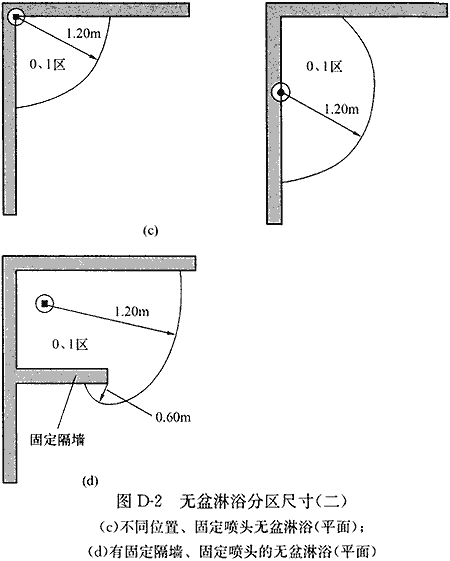

D.0.1 浴室的區域劃分可根據尺寸劃分為三個區域(見圖D-1、圖D-2)。
0區：是指浴盆、淋浴盆的內部或無盆淋浴1區限界內距地面0.10m的區域。
1區的限界是：圍繞浴盆或淋浴盆的垂直平面；或?qū)τ跓o盆淋浴，距離淋浴噴頭1.20m的垂直平面和地面以上0.10m至2.25m的水平面。
2區的限界是：1區外界的垂直平面和與其相距0.60m的垂直平面，地面和地面以上2.25m的水平面。
所定尺寸已計入盆壁和固定隔墻的厚度。
附錄E 游泳池和戲水池區域的劃分

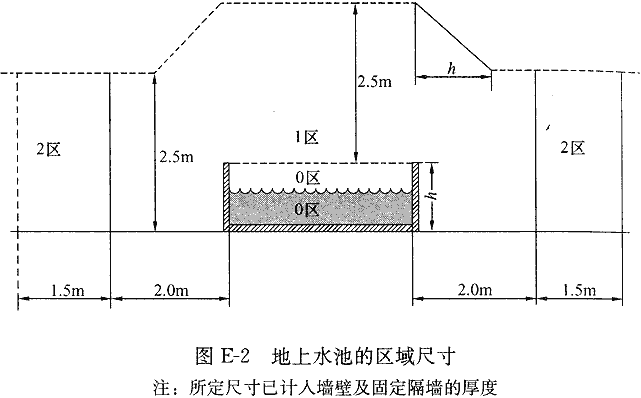

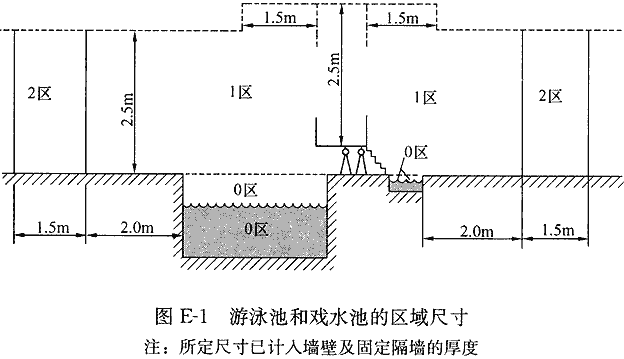

E.0.1 游泳池和戲水池的區域劃分可根據尺寸劃分為三個區域(見圖E-1及圖E-2)。
0區：是指水池的內部。
1區的限界是：距離水池邊緣2m的垂直平面；預計有人占用的表面和高出地面或表面2.5m的水平面；
在游泳池設有跳臺、跳板、起跳臺或滑槽的地方，1區包括由位于跳臺、跳板及起跳臺周圍1.5m的垂直平面和預計有人占用的最高表面以上2.5m的水平面所限制的區域。
2區的限界是：1區外界的垂直平面和距離該垂直平面1.5m的平行平面之間；預計有人占用的表面和地面及高出該地面或表面2.5m的水平面之間。
附錄F 噴水池區域的劃分

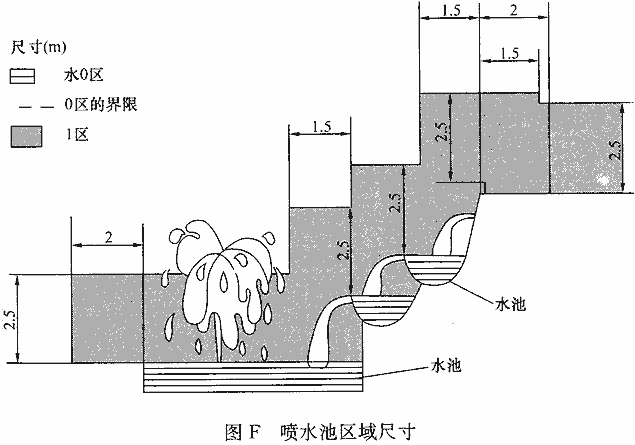

F.0.1 噴水池的區域劃分可根據尺寸劃分為兩個區域(見圖F)。
0區域——水池、水盆或噴水柱、人工瀑布的內部。
1區域——距離。區外界或水池邊緣2m垂直平面；預計有人占用的表面和高出地面或表面2.5m的水平面。
1區域包括槽周圍1.5m的垂直平面和預計有人占用的最高表面以上2.5m的水平平面所限制的區域。
噴水池沒有2區。
附錄G 聲壓級及揚聲器所需功率計算
G.0.1 廳堂聲壓級可按下式計算：
式中 Lp——室內距聲源為r的某點聲壓級(dB)；
LW——聲源的功率級(dB)；
R——房間常數；
W——聲源聲功率(W)；
r——聲源距測點的距離；
S——室內總面積(m2)；
α——平均吸聲系數；

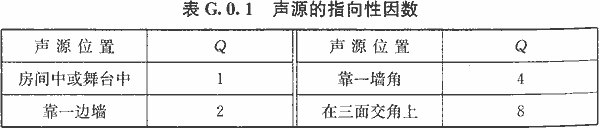

Q——聲源的指向性因數，參見表G.0.1。
注：*僅適用于室內聲場分布均勻的情況。
G.0.2 揚聲器聲壓及功率計算

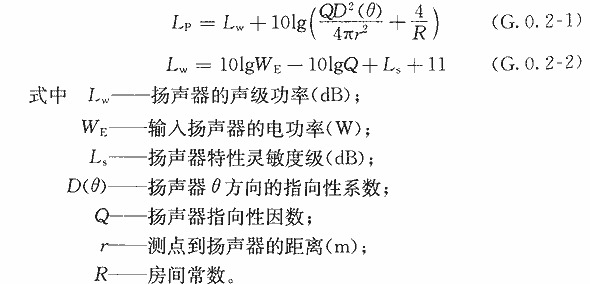

1 揚聲器聲場的聲壓級：

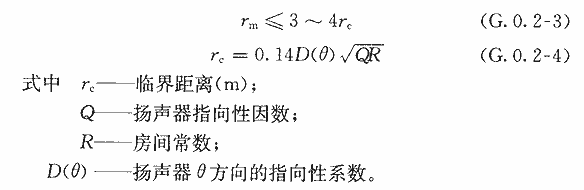

2 揚聲器最遠供聲距離：

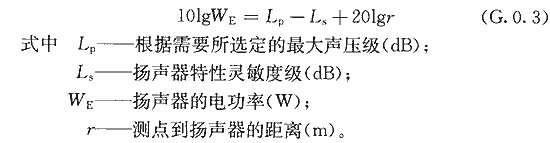

G.0.3 揚聲器所需功率
附錄H 各類建筑物的混響時間推薦值及纜線規格計算與選擇

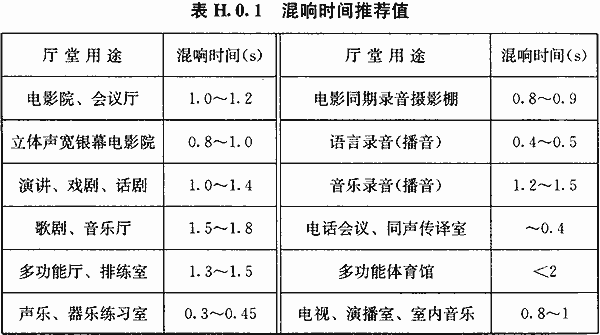

H.0.1 各類建筑物的混響時間設計值可參考表H. 0.1。

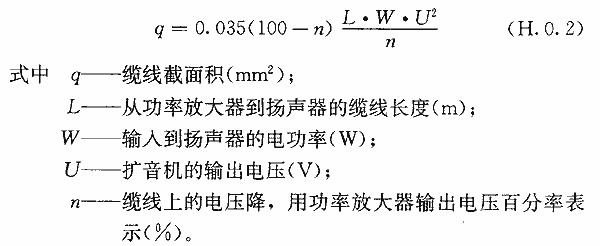

H.0.2 從功放設備輸出端至線路最遠的用戶揚聲器的線路纜線規格可按式(H.0.2)計算：

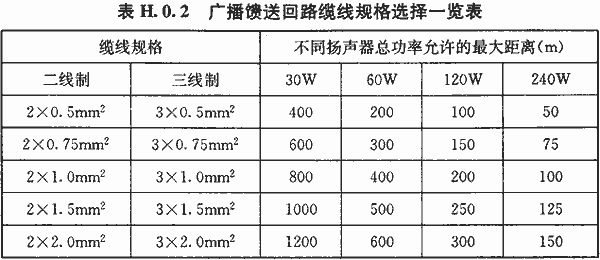

當線路衰耗不大于0.5dB時，纜線規格可按表H.0.2選擇。

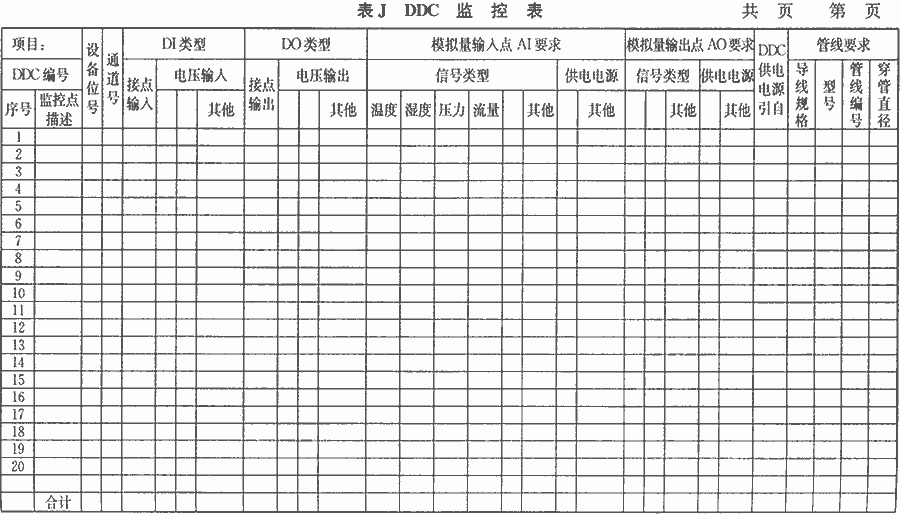

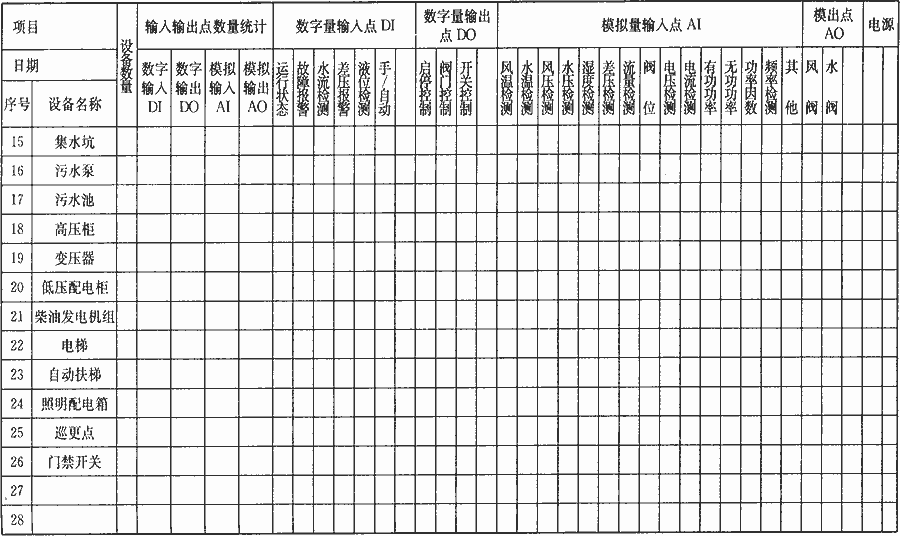

附錄J 建筑設備監控系統DDC監控表
附錄J 建筑設備監控系統DDC監控表

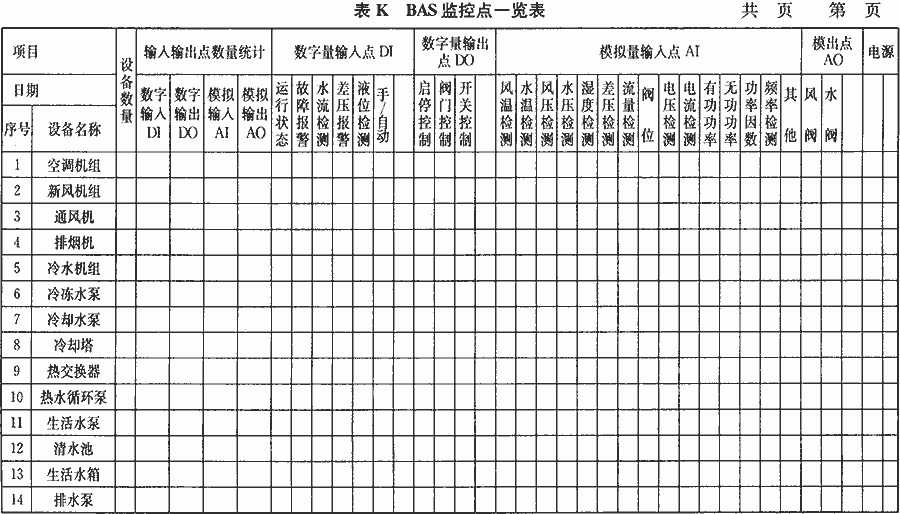

附錄K BAS監控點一覽表
附錄K BAS監控點一覽表
續表K
附錄L 綜合布線系統信道及永久鏈路的各項指標

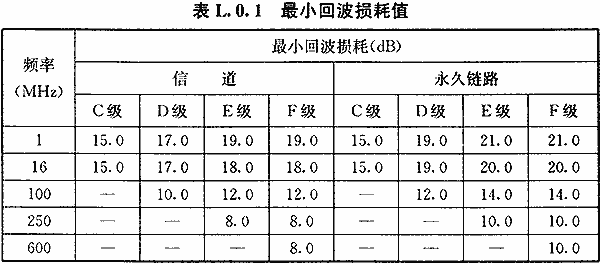

L.0.1 回波損耗(RL)只在布線系統中的C、D、E、F級采用，在布線的兩端均應符合回波損耗值的要求，布線系統的最小回波損耗值應符合表L.0.1的規定。

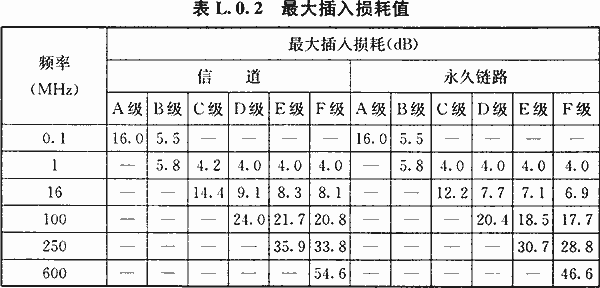

L. 0.2 布線系統的最大插入損耗(1L)值應符合表L. 0.2的規定。

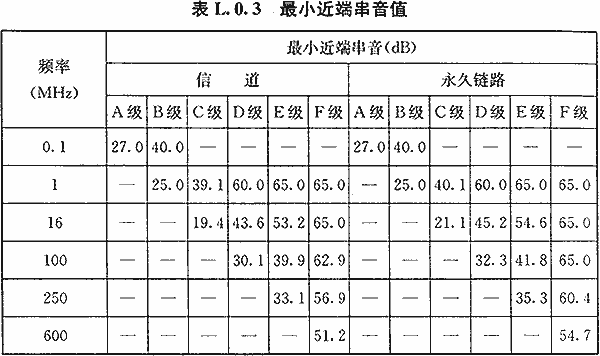

L.0.3 線對與線對之間的近端串音(NEXT)在布線的兩端均應符合表L.0.3布線系統的最小近端串音值的規定。

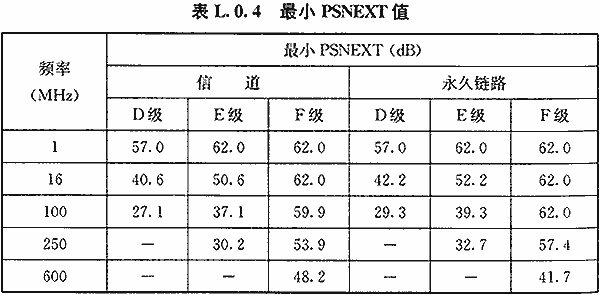

L.0.4 近端串音功率和(PSNEXT)只應用于D、E、F級布線系統，在布線的兩端均應符合表L. 0.4布線系統的最小PSNEXT值的規定。

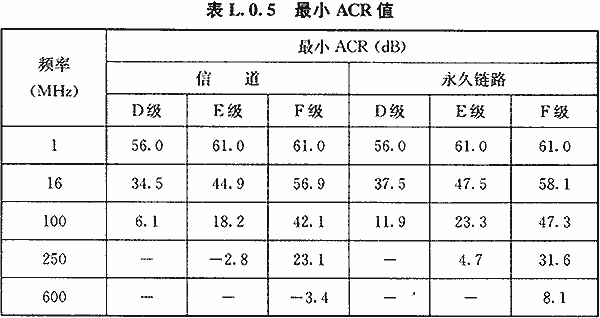

L.0.5 線對與線對之間的衰減串音比(ACR)只應用于布線系統D、E、F級，ACR值是NEXT與插入損耗分貝值之間的差值，在布線的兩端均應符合表L.0.5布線系統的最小ACR值應的規定。

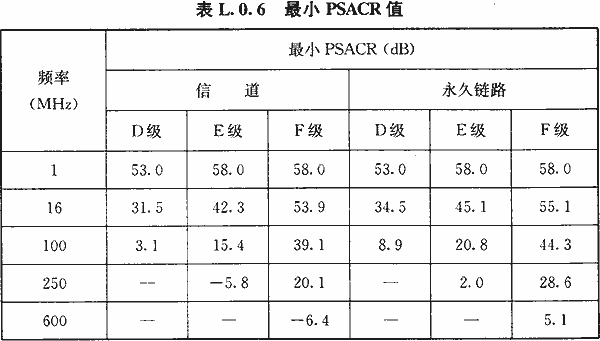

L.0.6 布線系統的ACR功率和(PSACR)為表L.0.4PSNEXT值與表L.0.2最大插入損耗值的差值，布線系統的最小PSACR值應符合表L.0.6的規定。

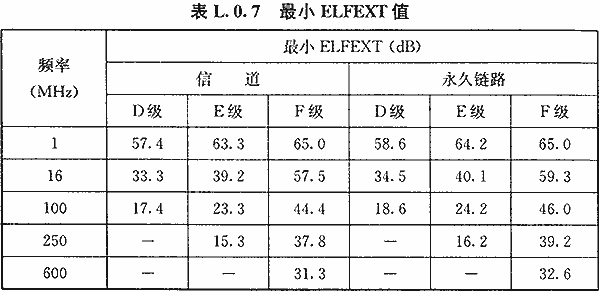

L.0.7 布線系統的線對與線對之間最小等電平遠端串音(ELF—EXT)應符合表L. 0.7的規定。

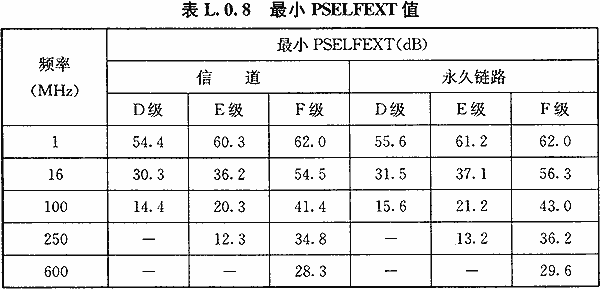

L.0.8 布線系統的最小等電平遠端串音功率和(PSELFEXT)應符合表L. 0.8的規定。

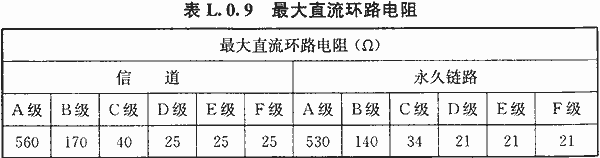

L.0.9 布線系統的最大直流環路電阻應符合表L. 0.9的規定。

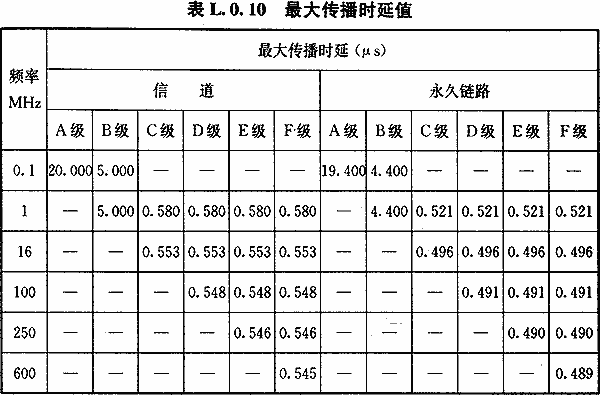

L.0.10 布線系統的最大傳播時延值應符合表L. 0.10的規定。

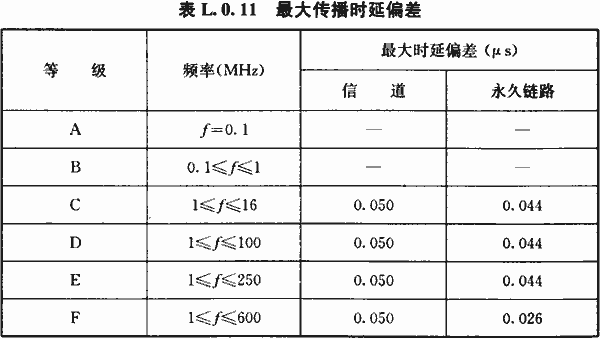

L.0.11 布線系統的最大傳播時延偏差應符合表L.0.11的規定。

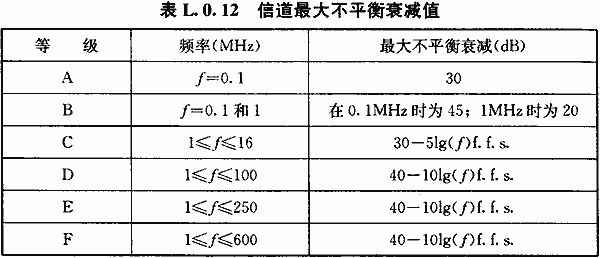

L.0.12 的兩端均應符合不平衡衰減的要求。一個信道的不平衡衰減[縱向?qū)Σ罘洲D(zhuǎn)換損耗(LCL)或橫向轉換損耗(TCL)]應符合表L.0.12的規定。
