1 范 圍
1 范 圍
本標準規定了三相干式立體卷鐵心配電變壓器的術語和定義、性能參數、技術要求、檢驗規則及方法、標志、包裝、運輸和貯存。
本標準適用于電壓等級為6kV、10kV，額定頻率為50Hz，額定容量為30kVA～2500kVA，戶內使用的無勵磁調壓三相干式立體卷鐵心配電變壓器(以下簡稱“變壓器”)。其他額定容量的產品可參考使用本標準。
本標準不適用于充氣式變壓器。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 191 包裝儲運圖示標志
GB 1094.1 電力變壓器 第1部分：總則
GB 1094.11 電力變壓器 第11部分：干式變壓器
GB／T 1094.12 電力變壓器 第12部分：干式電力變壓器負載導則
GB／T 2900.95 電工術語 變壓器、調壓器和電抗器
GB／T 5273 變壓器、高壓電器和套管的接線端子
GB／T 5465.2 電氣設備用圖形符號 第2部分：圖形符號
JB／T 501 電力變壓器試驗導則
3 術語和定義
3.1
立體卷鐵心 tridimensional wound-core
由三個幾何尺寸相同的卷繞式鐵心單框拼合成的三角形立體布置的鐵心。
3.2
立體卷鐵心配電變壓器 tridimensional wound-core distribution transformer
以立體卷鐵心為磁路的配電變壓器。
4 性能參數
4 性能參數
自冷變壓器的額定容量、電壓組合、聯結組標號、空載損耗、負載損耗、空載電流及短路阻抗應符合表1的規定。

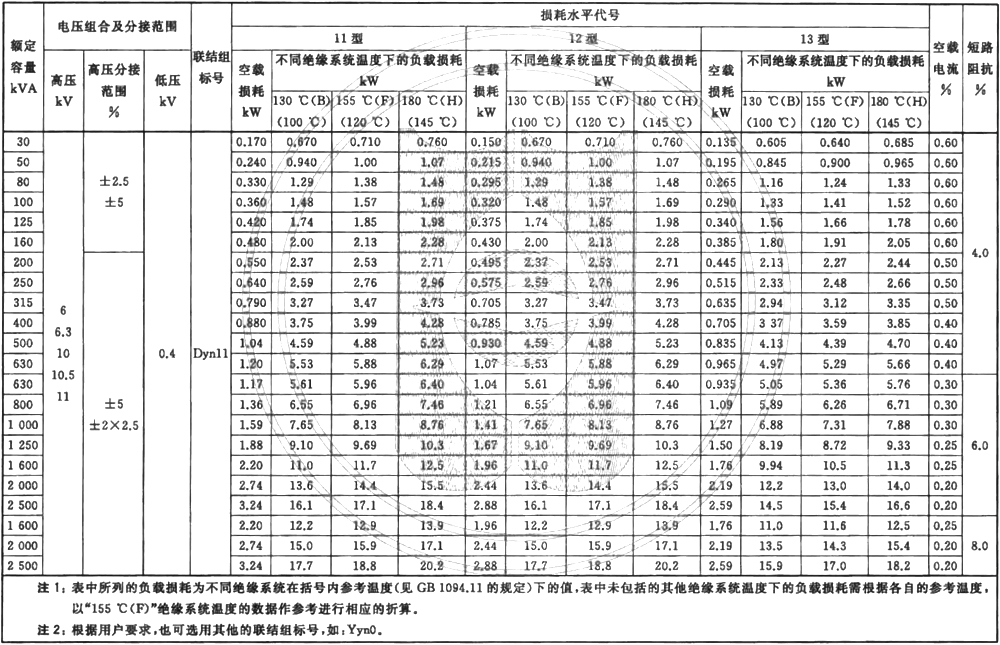

表1 30kVA～2500kVA三相干式無勵磁調壓立體卷鐵心配電變壓器的性能參數
5 技術要求
5.1 按本標準制造的變壓器應符合GB 1094.11和GB／T 1094.12的規定。
5.2 變壓器組件、部件的設計、制造及檢驗等應符合相關標準的要求。
5.3 變壓器的聲功率級應不超過表2規定的限值。

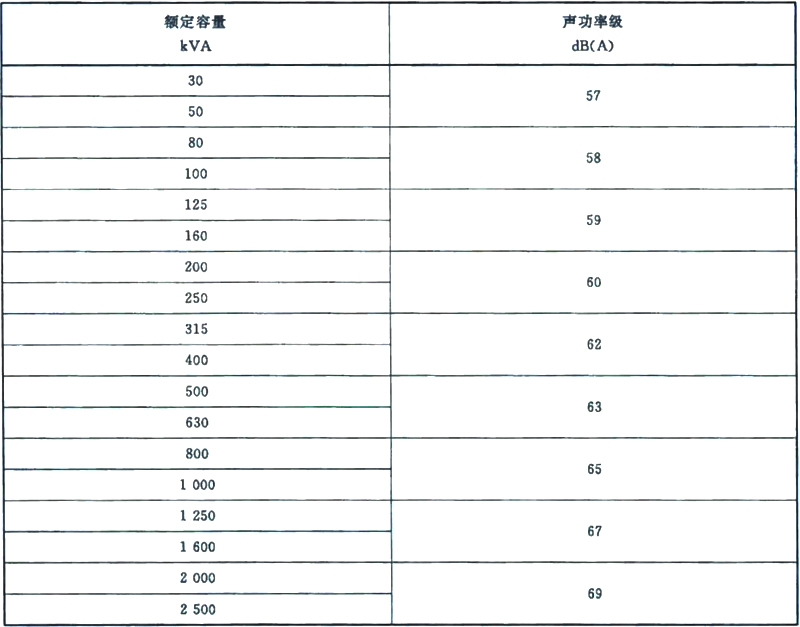

表2 30kVA～2500kVA三相干式無勵磁調壓立體卷鐵心配電變壓器的聲功率級限值
5.4 變壓器的接地裝置應有防護層及明顯的接地標志。
5.5 變壓器一次和二次引線的接線端子應符合GB／T 5273的規定。
5.6 變壓器防止直接接觸的保護標志應符合GB／T 5465.2的規定。
5.7 變壓器的鐵心和金屬件應有防腐蝕的保護層。
5.8 變壓器應裝有底腳，其上應設有安裝用的定位孔，見圖1?？字行木郃和C的尺寸可按變壓器大小選擇為：250mm、300mm、350mm、400mm、450mm、500mm、550mm、660mm、820mm、1250mm、1475mm、1475mm。如使用單位要求有滾輪時，滾輪中心距也可按上述尺寸選取。

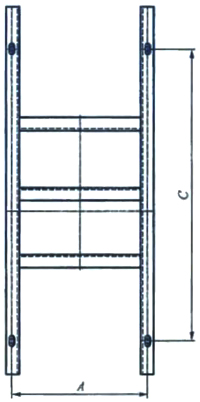

圖1 底腳安裝定位孔位置示意圖
5.9 變壓器應具有承受整體總質量的起吊裝置。
5.10 根據用戶要求，可在變壓器上裝設監測其運行溫度的裝置。
6 檢驗規則及方法
6.1 變壓器除應進行GB 1094.11所規定的試驗項目外，還應進行6.2和6.3所規定的例行試驗項目。
6.2 繞組直流電阻不平衡率：相為不大于4％，線為不大于2％。如果由于線材及引線結構等原因而使繞組直流電阻不平衡率超過上述值時，除應在例行試驗記錄中記錄實測值外，還應寫明引起這一偏差的原因。使用單位應與同溫度下的例行試驗實測值進行比較，其偏差應不大于2％。
繞組直流電阻不平衡率應以三相實測最大值減最小值作分子，三相實測平均值作分母計算。
對所有引出的相應端子間的電阻值均應進行測量比較。
6.3 變壓器出廠前應對其進行絕緣電阻測量，并提供絕緣電阻實測值(包括測量時的溫度及相對濕度)，試驗方法按JB／T 501的規定。
7 標志、包裝、運輸和貯存
7.1 變壓器各繞組應有相應的接線端子標志，所有標志應牢固且耐腐蝕。
7.2 變壓器包裝箱外壁的文字與標志應耐受風吹日曬，不應因雨水沖刷而模糊不清，其內容應包括：
a)制造單位名稱；
b)收貨單位名稱及地址；
c)產品名稱及型號；
d)毛質量和變壓器總質量；
e)包裝箱外形尺寸；
f)包裝箱儲運指示標志(其中“向上”“防濕”“小心輕放”“由此吊起”等應按GB／T 191的規定)。
7.3 隨變壓器裝箱的文件應包括：
a)裝箱單；
b)銘牌標志圖；
c)外形尺寸圖；
d)產品合格證書(包括例行試驗數據)；
e)產品使用說明書。
7.4 變壓器在運輸和貯存期間應防止受潮。
