（免費下載）GB/T 19483-2016 無繩電話的電磁兼容性要求及測量方法
1 范圍
1 范圍
本標準規定了各種類型收發語音/數據的無繩電話座機CFP、無繩手機CPP及其相應的輔助設備的電磁兼容測試，包括測量方法、限值和性能判據。
本標準適用于接入公眾電話網使用的數字無繩電話（如：2.4GHz數字無繩電話、DECT）、無線接入數字電話和工作頻率為45/48MHz的模擬無繩電話機。不僅適用于便攜使用的CPP，也適用于那些由交流/直流電源供電且在固定位置使用的CFP。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 9254 信息技術設備的無線電騷擾的限值和測量方法
GB/T 6113．101 無線電騷擾和抗擾度測量設備和測量方法規范 第1-1部分：無線電騷擾和抗擾度測量設備：測量設備
GB/T 17618-2015 信息技術設備抗擾度限值和測量方法
GB 17625．1 低壓電氣及電子設備發出的諧波電流限值（設備每相輸入電流≤16A）
GB 17625．2 電磁兼容 限值 對額定電流不大于16A的設備在低壓供電系統中產生的電壓波動和閃爍的限制
GB/T 17626．2 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗
GB/T 17626．3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗
GB/T 17626．4 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
GB/T 17626．5 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗
GB/T 17626．6 電磁兼容 試驗和測量技術 射頻場感應的傳導騷擾抗擾度試驗
GB/T 17626．8 電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗
GB/T 17626．11 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試驗
YD/T 1483 無線電設備雜散發射技術要求和測量方法
3 術語、定義和縮略語
3.2 縮略語
下列縮略語適用于本文件。
a.c. 交流 (Alternating Current)
AMN 人工電源網絡 (Artificial Mains Network)
BPF 帶通濾波器 (Band Pass Filter)
BER 誤碼率 (Bit Error Ratio)
BW 帶寬 (Band Width)
d.c. 直流 (Direct Current)
CF 中心頻率 (Carrier Frequency)
CR 收信機的連續騷擾 (Continuous phenomena applied to Receivers)
CT 發信機的連續騷擾 (Continuous phenomena applied to Transmitters)
CFP 無繩座機 (Cordless Fixed Part)
CPP 無繩手機 (Cordless Portable Part)
EMC 電磁兼容性 (Electromagnetic Compatibility)
emf 電動勢 (electromotive force)
ERP 耳參考點 (Ear Reference Point)
EUT 受試設備 (Equipment Under Test)
ISN 阻抗穩定網絡 (Impedance stabilization Network)
MRP 嘴參考點 (Mouth Reference Point)
RF 射頻 (Radio Frequency)
SPL 聲壓級 (Sound Pressure Level)
SS 系統模擬器（含有用信號源） (System Simulator)
TR 收信機的瞬態騷擾 (Transient phenomena applied to Receivers)
TT 發信機的瞬態騷擾 (Transient phenomena applied to Transmitters)
4 通用測試條件
4.1 測試條件和配置
測試配置應接近實際使用的典型情況。
如果EUT是某個系統的一部分，或者與輔助設備相連，那么測試可在輔助設備的最小配置下進行。
在測試中，模擬實際的工作條件并保證所有的不同類型的端口得到測試。
測試條件、測試配置和工作模式應記錄在測試報告中。
當EUT具有可分離的天線時，除非在本標準中另有規定，應按正常使用時的方式裝上天線進行測試。
在正常工作中被連接的端口，在EMC測試時應與輔助設備相連，或者與一段已正確終結的電纜相連來模擬輔助設備的輸入/輸出特性。射頻輸入/輸出端口應匹配地端接。
在正常工作過程中不與電纜相連的端口，例如服務端口、程序端口、暫連端口等，在EMC測試時不與任何電纜相連。若為了激勵EUT，這些端口應與電纜相連，或者互連電纜須延長時，應注意確保對EUT的評定不因附加電纜或這些電纜的延長而受到影響。
如果一個CFP可以帶多個CPP或者一個CPP可以適應多種類型的CFP，那么應盡可能地對每個CFP或CPP單獨進行測試。
4.2 發信機輸入端口測試布置
應當通過一個內在或在測試環境之外的信號源產生正常的調制信號，在EUT和SS之間建立起通信連接。
4.3 發信機輸出端測試布置
SS應置于測試環境外。
如果EUT含有外置的50Ω射頻天線端口，建立通信連接的有用信號應通過同軸電纜饋入天線。測量時應避免騷擾信號對測量設備的影響。
如果EUT不含外置的50Ω射頻天線端口（如一體化天線設備），建立通信連接的有用信號應通過測試環境內的天線饋入。測量時應避免騷擾信號對測量設備的影響。
EUT的輸出RF信號功率電平應設置為最大。
4.4 收信機輸入端口測試布置
提供收信機RF輸入信號的信號源應置于測試環境外。
信號源應提供EUT的正常調制。
如果收信機的天線是一體化天線，那么為建立通信鏈路的有用RF輸入信號應通過測試環境內的天線饋入。這個天線應當通過同軸電纜與外部的信號源相連。
如果收信機的天線是可拆卸的，那么為建立通信鏈路的有用RF輸入信號應通過一根屏蔽傳輸線（如：同軸電纜）連接到EUT的天線連接器上。這根線應同外部的RF信號源相連。應采取適當?shù)拇胧种破帘蝹鬏斁€外部導體進入收信機的共模電流。
如果在設備的說明書中沒有規定，有用RF信號的電平應比收信機滿足性能判據中的要求所需的最小電平高40dB。
4.5 收信機輸出端口測試布置
收信機輸出信號的測試設備應位于測試環境之外。
EUT的音頻輸出通過非金屬聲波管耦合到位于測試環境外的音頻分析儀上，也可以采用其他可行的辦法，但應記錄在測試報告中。
如果EUT有非語音輸出，那么輸出信號應通過非傳導方式連接到測試環境之外的外部測試設備上（例如：用攝像機讀取顯示）。如果收信機的有用輸出信號可以通過輸出連接器或端口輸出，那么這個端口應通過正常使用下的標準電纜與測試環境外的測試設備相連。
4.7 連續騷擾測量條件和布置
測量應在EUT正常工作時產生最大騷擾的模式下進行。
應使所檢測到的輻射連續騷擾達到最大，例如通過移動EUT的電纜等。
在進行輻射連續騷擾測量時，可通過SS建立通信連接。
4.9 收信機和收發信機的窄帶響應
收信機和收發信機在離散頻率測試過程中產生的窄帶響應應通過以下方法來判定：
在抗擾度試驗時，對語音設備，應監視語音輸出信號電平；對非語音設備，應監視從EUT環回?cái)?shù)據的BER。窄帶響應和寬帶現象都可能引起語音輸出信號電平或BER的增加。在此情況下，應作進一步判斷。
將測試頻點偏置2倍信道帶寬，重復測試。如果語音輸出信號電平或BER增加的情況消失，這就是窄帶響應。
如果語音輸出信號電平或BER增加的情況未消失，則可能為另一個騷擾信號所引起的窄帶響應。在此情況下，將測試頻點偏置2.5倍信道帶寬重復測試。
如果語音輸出信號電平或BER增加的情況仍未消失，則認為是寬帶現象。即EUT未通過測試。
窄帶響應可以忽略。
4.10 免測頻段
免測頻段是指不進行輻射抗擾度試驗的頻段。
收信機免測頻段的低端頻率是EUT接收頻段的低端頻率減去5％；高端頻率是EUT接收頻段的高端頻率加上5％。
發信機的免測頻段是頻道間隔的3倍，中心頻率是發信機的額定工作頻率。
5 性能判據
5.1 通用要求
通信連接的建立及保持、CPP音頻的評定以及CFP的音頻評定，被用作性能判據以確保在抗擾度試驗中收/發信機的基本功能得到評定。另外，應在收發信機的空閑模式下進行試驗，以保證發信機不產生誤操作。
通信連接的保持，應通過指示器來評定，該指示器可以是SS或者EUT的一部分。
設備應符合以下各節中規定的最小性能判據。
使用交流電供電的CPP，還應滿足本標準對固定使用情況下的規定。設備的輸入/輸出布置和性能判據可保持不變。
5.2 發信機的性能判據A
試驗時，應建立并保持通信連接。
對CPP，當通過一個CF為1kHz，BW為200Hz的音頻BPF測量時，如果CPP采用了音頻壓縮擴展或?yàn)閿?shù)字無繩電話時，上行和下行語音輸出電平應至少比記錄的參考電平低35dB。如果CPP沒有采用音頻壓縮擴展，上行和下行語音輸出電平應至少比記錄的參考電平低18dB。對于非語音設備，其誤碼率不能高于1×10-3。
對CFP，語音電平或噪聲電平的限值見GB/T 17618-2015附錄A。
試驗后，EUT應正常工作，沒有用戶控制功能的喪失或存儲數據的丟失，且保持通信連接。
EUT還應進行空閑模式下的試驗，且發信機不應誤操作。
5.3 發信機的性能判據B
試驗時，應建立并保持通信連接。
試驗后，EUT應能正常工作，無用戶可察覺的通信質量的降低，無用戶控制功能的喪失或存儲數據的丟失，并且保持通信連接。
為了在呼叫過程中確認上述性能，還應進行空閑模式下的試驗，且發信機不應誤操作。
5.4 收信機的性能判據A
試驗時，應建立并保持通信連接。
當CPP通過一個CF為1kHz，BW為200Hz的音頻BPF測量時，如果CPP采用了音頻壓縮擴展或?yàn)閿?shù)字無繩電話時，上行和下行語音輸出電平應至少比記錄的參考電平低35dB。如果CPP沒有采用音頻壓縮擴展，上行和下行語音輸出電平應至少比記錄的參考電平低18dB。對于非語音設備，其誤碼率不能高于1×10-3。
對CFP，語音電平或噪聲電平的限值見GB/T 17618-2015附錄A。
試驗后，EUT應正常工作，沒有用戶控制功能的喪失或存儲數據的丟失，且保持通信連接。
5.5 收信機的性能判據B
試驗時，應建立并保持通信連接。
試驗后，EUT應能正常工作，無用戶可察覺的通信質量的降低，無用戶控制功能的喪失或存儲數據的丟失，且保持通信連接。
6 適用性
6.1 騷擾測量
騷擾測量項目見表1。

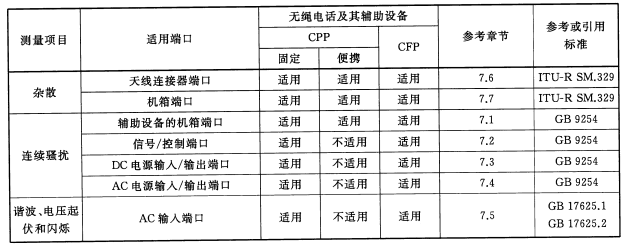

表1 騷擾測量項目
6.2 抗擾度試驗
抗擾度試驗項目見表2。

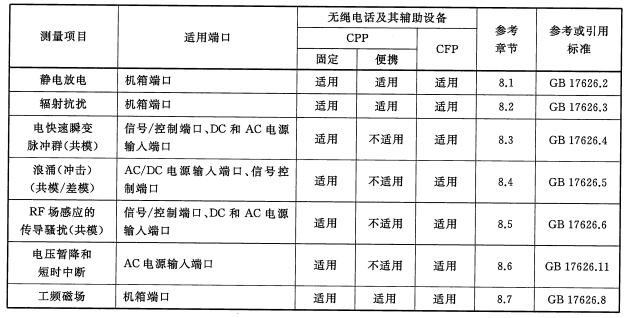

表2 抗擾度試驗項目
