（免費下載）GB/T 51274-2017 城鎮綜合管廊監控與報警系統工程技術標準
1 總則
1.0.1為適應城鎮綜合管廊工程建設與運行管理的需要，規范綜合管廊監控與報警系統工程的建設與管理，提高綜合管廊監控與報警系統工程建設與管理水平，做到安全可靠、經濟適用、技術先進，制定本標準。
1.0.2本標準適用于新建、擴建、改建的城鎮綜合管廊監控與報警系統工程的設計、施工及驗收、維護。
1.0.3城鎮綜合管廊監控與報警系統工程的設計、施工及驗收、維護，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1綜合管廊utility tunnel
建設于城市地下用于容納兩類及以上城市工程管線的構筑物及附屬設施。
2.0.2監控與報警系統supervision and alarm system
對綜合管廊本體環境、附屬設施進行在線監測、控制，對非正常工況及事故進行報警并兼具與管線管理單位或相關管理部門通信功能的各種系統的總稱。
2.0.3監控與報警系統統一管理平臺unified management platform of supervision and alarm system
對綜合管廊監控與報警系統各組成系統進行集成，滿足對內管理、對外通信、與管線管理單位、相關管理部門協調等需求，具有綜合處理能力的系統，以下簡稱為統一管理平臺。
2.0.4監控中心supervision center
安裝有統一管理平臺、各組成系統后臺等中央層設備，滿足綜合管廊建設運營單位對所轄綜合管廊本體環境、附屬設施進行集中監控、管理，協調管線管理單位、相關管理部門工作需求的場所。
2.0.5現場設備間field equipment room
設置于綜合管廊現場，用于綜合管廊沿線區域監控與報警系統控制及匯聚設備集中安裝的空間。
2.0.6入廊管線tunnel pipeline
敷設于綜合管廊內的各類城市工程管線。
2.0.7專業管線監控系統supervision system of specialty pipeline
根據生產管理需求建立的對含入廊管線在內的城市工程管線進行在線監測及控制的系統。
3 基本規定
4 統一管理平臺設計
5 環境與設備監控系統設計
6 安全防范系統設計
7 火災自動報警系統設計
8 可燃氣體探測報警系統設計
9 通信系統設計
10 入廊管線監控要求
10.0.1入廊管線應根據城市工程管線入廊段的特點進行專業管線監控設計，并應納入專項管線設計。
10.0.2當入廊管線采用自成體系的專業管線監控系統時，專業管線監控系統應符合下列規定：
1應通過標準的通信接口接入綜合管廊統一管理平臺；
2應將影響到人身安全、綜合管廊本體安全、其他入廊管線安全的信息及應急處理信息與統一管理平臺互通；
3當管線發生事故時，應由專業管線監控系統對管線配套設備進行應急控制，并應同時將操控記錄與結果傳送至綜合管廊統一管理平臺。
10.0.3當入廊管線未設置專業管線監控系統時，管線配套檢測設備、控制執行機構的測控信號可接入綜合管廊環境與設備監控系統，并應符合下列規定：
1綜合管廊環境與設備監控系統應將采集的相關信息通過統一管理平臺與相關管線管理單位共享；
2當管線發生事故時，在管線管理單位授權下，綜合管廊環境與設備監控系統可根據與管線管理單位共同制定的應急預案，對管線配套設備進行應急控制。
10.0.4入廊電力電纜宜設置由電氣火災監控器、測溫探測器等組成的電力電纜電氣火災監控系統，并應符合下列規定：
1應設置測溫探測器對電力電纜接頭、電力電纜表層等發熱部位實施濕度監測；
2當在電纜接頭或電纜表層采用接觸式敷設的方式設置線型感溫火災探測器時，應符合現行國家標準《火災自動報警系統設計規范》GB50116的相關規定；
3電氣火災監控系統應將系統的報警信息傳送至綜合管廊統一管理平臺。
11 施工及驗收
12 系統維護
12.0.1監控與報警系統建成后，應進行日常維護管理。
12.0.2綜合管廊的日常維護管理應建立健全監控與報警系統維護管理制度和信息系統安全管理制度。
12.0.3綜合管廊的日常維護管理應會同各管線管理單位編制維護管理辦法、實施細則及應急預案。
12.0.4監控與報警系統的維護應按相關的維護管理制度定期對監控與報警系統及設備進行巡視、檢查、測試和記錄，并應與綜合管廊其他維護工作相配合。
12.0.5監控與報警系統的維護中監控與報警系統設備應完好，系統、設備應正常運行，信息應準確和完整。
12.0.6監控與報警系統應以各組成系統為單位進行維護，宜按系統關聯特征從設備設施層面進行單體維護、從系統層面進行整體維護。
12.0.7現場儀表和探測器應按國家相關規定或制造廠設定的檢定周期進行檢定，并應按產品設計壽命年限進行更換。
12.0.8綜合管廊附屬設備的執行器、驅動器應定期進行檢查與維護。
12.0.9監控與報警系統不間斷電源裝置、應急電源裝置等的工作狀況應定期進行檢查。
12.0.10每年進入雷雨季節前，應對監控與報警系統各類接地器（極）接地電阻進行檢查與測試。防雷與防浪涌裝置應定期進行檢查，在線應有效。
12.0.11火災自動報警系統、可燃氣體探測報警系統的維護應符合現行國家標準《建筑消防設施的維護管理》GB25201的有關規定。
12.0.12監控與報警系統現場設備巡視維護的安全管理應符合國家現行標準《密閉空間作業職業危害防護規范》GBZ/T205的有關規定。
12.0.13監控與報警系統在建設、維護及改造過程中應建立檔案資料管理制度，檔案資料的存放、保管等應符合國家現行有關標準的規定。
12.0.14監控與報警系統的維護，除應符合本標準外，尚應符合現行國家標準《城市綜合管廊工程技術規范》GB50838的有關規定。
附錄A 設備區面積的計算

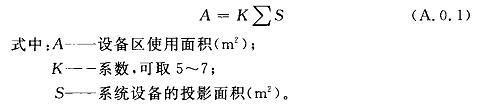

A.0.1當系統設備已選型時，設備區面積可按下式計算：
A.0.2當系統設備未選型時，設備區面積可按下式計算：
