（免費下載）GB/T 51242-2017 同步數字體系(SDH)光纖傳輸系統工程設計規范
1 總 則
1.0.1 為統一和規范SDH光纖傳輸系統工程設計，做到技術先進、安全可靠、經濟合理、節能環保，制定本規范。
1.0.2 本規范適用于SDH和基于SDH的多業務傳送平臺的光纖傳輸系統工程設計。
1.0.3 工程設計應統籌規劃、聯合建設、資源共享，滿足建設資源節約型、環境友好型社會的要求。
1.0.4 工程設計應以保證通信質量為基礎，進行多方案比較，提高經濟效益，降低工程造價。
1.0.5 工程設計中采用的設備、材料應符合國家相關技術標準的要求。
1.0.6 SDH光纖傳輸系統工程設計除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
ADM(Add and Drop Multiplexer) 分插復用器
ASON(Automatically Switched Optical Network) 自動交換光網絡
ATM(Asynchronous Transfer Mode) 異步傳輸模式
AU(Administration Unit) 管理單元
AUG(Administration Unit Group) 管理單元組
BA(Booster Amplifier) 功率放大器
B3ZS(Bipolar with Three-Zero Substitution) 3零取代雙極性碼
BBER(Background Block Error Ratio) 背景誤塊比，背景差錯塊比
BER(Bit Error Ratio) 誤碼率，誤比特率，比特差錯比
BITS(Building Integrated Timing Supply) 大樓綜合定時供給系統
BISPO(Bring Into Service Performance Objective) 投入業務性能指標
C(Container) 容器
CDV(Cell Delay Variation) 信元時延變化
CER(Cell Error Ratio) 信元差錯率
CLR(Cell Lost Ratio) 信元丟失率
CLP(Cell Loss Priority) 信元丟棄優先
CMI(Coded Mark Inversion) 編碼傳號反轉碼
CTD(Cell Transmission Delay) 信元傳送時延
CoS(Class of Service) 業務分類
DCN(Data Communications Network) 數據通信網
DXC(Digital Cross Connect Equipment) 數字交叉連接設備
DDF(Digital Distribution Frame) 數字配線架
EMS(Element Management System) 網元管理系統
EPL(Ethernet Private Line) 以太專線
EPLn(Ethernet Private Local network) 以太專用局域網
ES(Errored Second) 誤碼秒，誤塊秒
ESR(Errored Second Ratio) 誤碼秒比，誤塊秒比
EVPL(Ethernet Virtual Private Line) 以太虛擬專線
EVPLn(Ethernet Virtual Private Local network) 以太虛擬專用局域網
GFP(Generic Framing Procedure) 通用成幀規程
HDB3(High Density Bipolar of order 3) 三階高密度雙極性碼
HRDS(Hypothetical Reference Digital Section) 假設參考數字段
HRP(Hypothetical Reference Path) 假設參考通道
IG(International Gateway) 國際接口局
IP(Interworking Protocol) 網間互聯協議
ITU-T(International Telecommunications Union-Telecommuni-cation Standardization Sector) 國際電信聯盟-電信標準部門
LAN(Local Area Network) 局域網
LAPS(Link Access Procedure-SDH) 鏈路接入?yún)f(xié)議-SDH
LCAS(Link Capacity Adjustment Scheme) 鏈路容量調整方案
LCT(Local Craft Terminal) 本地維護終端
LSP(Label Switched Path) 標記交換路徑
MAC(Media Access Control) 介質訪問控制
MADM(Multiple-Add and Drop Multiplexer) 多光口分插復用器
MLM(Multi-Longitudinal Mode Laser) 多縱模激光器
MPI(Main Path Interface) 主通道接口
MPLS(Multi-protocol Label Switching) 多協議標簽交換
MSP(Multiplex Section Protection) 復用段保護
MSTP(Multi-Service Transport Platform) 多業務傳送節點
NMS(Network Management System) 網絡管理系統
ODF(Optical Distribution Frame) 光纖配線架
PA(Pre-Amplifier) 前置放大器
PC(Plane Connection) 平面連接
PDC(Passive Dispersion Compensator) 無源色散補償器
PDH(Plesiochronous Digital Hierarchy) 準同步數字系列
PEP(Path End Point) 通道端點
PMD(Polarization Mode Dispersion) 偏振模色散
PPP(Point to Point Protocol) 點對點協議
PVC(Permanent Virtual Connection) 永久虛連接
QoS(Quality of Service) 服務質量
REG(Regenerator) 再生器
rms(radical mean square) 均方根
RPR(Resilient Packet Ring) 彈性分組環
RSTP(Rapid Spanning Tree Protocol) 快速生成樹協議
X(Receiver) 接收機
Ses 誤碼秒S值
Sses 嚴重誤碼秒S值
SDH(Synchronous Digital Hierarchy) 同步數字體系
SES(Severely Errored Second) 嚴重誤碼秒，嚴重誤塊秒
SESR(Severely Errored Second Ratio) 嚴重誤碼秒比，嚴重誤塊秒比
SLM(Single-Longitudinal Mode Laser) 單縱模激光器
SMS(Subnetwork Management System) 子網管理系統
SNCP(Subnetwork Connection Protection) 子網連接保護
SPM(Self-Phase Modulation) 自相位調制
STM(Synchronous Transport Module) 同步傳送模塊
STP(Spanning Tree Protocol) 生成樹協議
TDM(Time Division Multiplexing) 時分復用
TM(Termination Multiplexer) 終端復用器
TU(Tributary Unit) 支路單元
TUG(Tributary Unit Group) 支路單元組
TX(Transmitter) 發送機
VC(Virtual Container) 虛容器
VLAN(Virtual Local Area Network) 虛擬局域網
VP(Virtual Path) 虛通道
VPG(Virtual Path Group) 虛通道組
WAN(Wide Area Network) 廣域網
WDM(Wavelength Division Nultiplexing) 波分復用
3 傳輸模型及功能要求
4 網絡組織
5 傳輸系統設計
6 輔助系統
7 通路組織和網絡互通
8 設備選型及設備配置
9 局站設備安裝及布線要求
10 傳輸系統性能指標
11 電源系統與接地
11.0.1 直流供電系統應符合下列規定：
1 傳輸設備應采用—48V直流供電，其輸入電壓變動允許范圍為—40V～—57V；
2 傳輸機房可采用主干母線供電方式或電源分支柜方式；
3 傳輸設備的直流供電系統，應結合機房原有的供電方式，采用樹干式或按列輻射方式饋電，在列內通過列頭柜分熔絲按架輻射至各機架；
4 不得用兩只小負荷熔絲并聯代替大負荷熔絲。
11.0.2 電源線截面的選取應根據供電段落所允許的電壓降數值確定。
11.0.3 傳輸設備所需的—48V直流電源系統布線，從電力室直流配電屏引接至電源分支柜，由電源分支柜引接至列柜，再至傳輸設備機架均應采用主備電源線分開引接的方式。
11.0.4 列柜的選用應符合下列規定：
1 列柜的容量以及負荷應按整列進行配置；
2 應根據傳輸設備滿配置耗電量的1.2倍～2.0倍來核算列柜每個二級熔絲的容量；
3 帶電更換列柜二級熔絲時，不應影響列柜中其他電源系統的工作。
11.0.5 交流220V電源應符合下列規定：
1 交流220V電源宜供儀表以及網絡管理設備使用；
2 配置網絡管理設備的局站宜采用不間斷電源(UPS)供電系統或逆變器供電系統供電。
11.0.6 地線應符合下列規定：
1 傳輸設備的工作接地、保護接地和防雷接地宜采用分開引接方式；
2 工作地線宜采用直流屏直接引接至列頭柜，或由電源分支柜引接至列頭柜，列內通過列頭地線排輻射至各機架；
3 保護地線宜采用電力電纜從電力室地線排或適當接地點直接引接至列頭柜，或由電源分支柜地線排引接至列頭柜，列內采用樹干式“T”接至各機架；
4 DDF架內同軸外導體和機架外殼均應接保護地；
5 光纜的金屬加強芯和金屬護層應在ODF架內可靠連通，并應與機架絕緣后使用截面不小于16mm2的多股銅芯線，引到本機房內第一級接地匯集排上。
11.0.7 局站的電源設計部分應符合現行行業標準《通信電源設備安裝工程設計規范》YD／T 5040的有關規定。
11.0.8 局站的防雷接地要求應符合國家現行標準《通信局(站)防雷與接地工程設計規范》GB 50689的有關規定。
12 機房環境條件
12.0.1 傳輸機房的面積應滿足工程中遠期發展需要。
12.0.2 傳輸機房房屋凈高、樓面均布活荷載值應符合現行行業標準《通信建筑工程設計規范》YD／T 5003的有關規定。
12.0.3 傳輸機房應設置事故照明。
12.0.4 傳輸機房的溫度、相對濕度、潔凈度、電磁干擾、噪聲、照明、防靜電等應符合現行行業標準《通信中心機房環境條件要求》YD／T 1821和《中小型電信機房環境要求》YD／T 1712的有關規定。
13 維護工具及儀表配置
13.0.1 維護工具及儀表配置的數量和品種應能滿足工程日常運行維護的需要，儀表的型號和功能應根據實用和經濟的原則擇優選用。
13.0.2 維護工具及儀表配置應按維護范圍及設備類型綜合確定。
13.0.3 在配置維護工具及儀表時，應充分利用已有儀表，并應根據具體情況補缺配套，還應考慮網絡使用者的要求。
附錄A 光接口參數規范

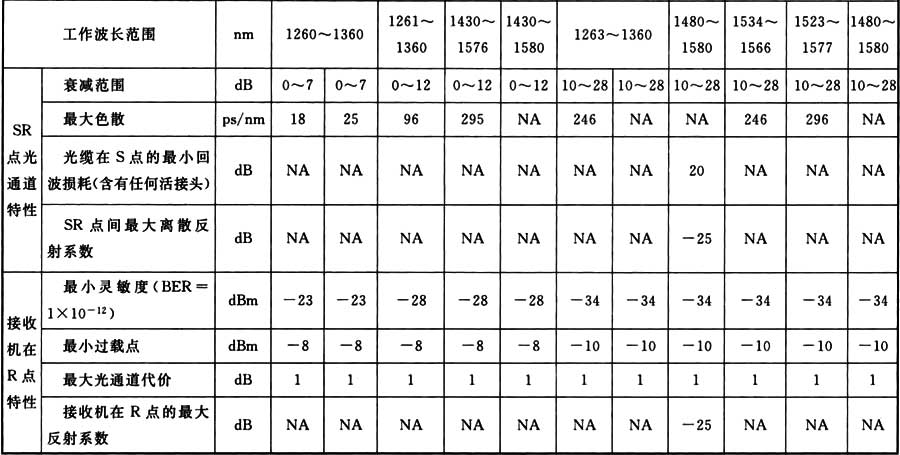

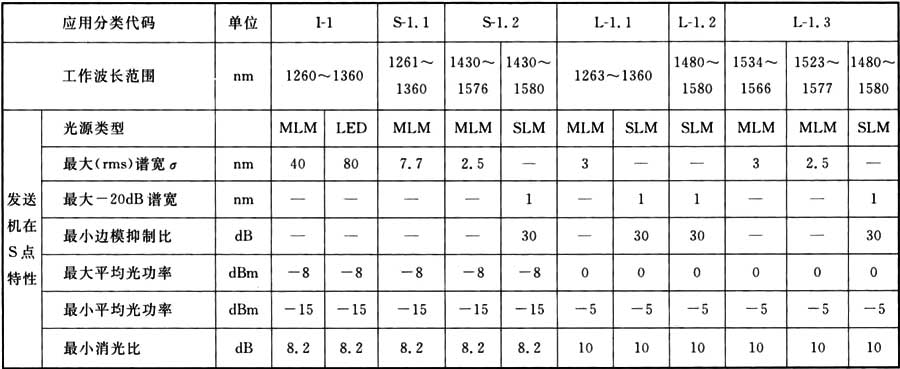

A.0.1 STM-1光接口參數應符合表A.0.1的規定。
表A.0.1 STM-1光接口參數規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。

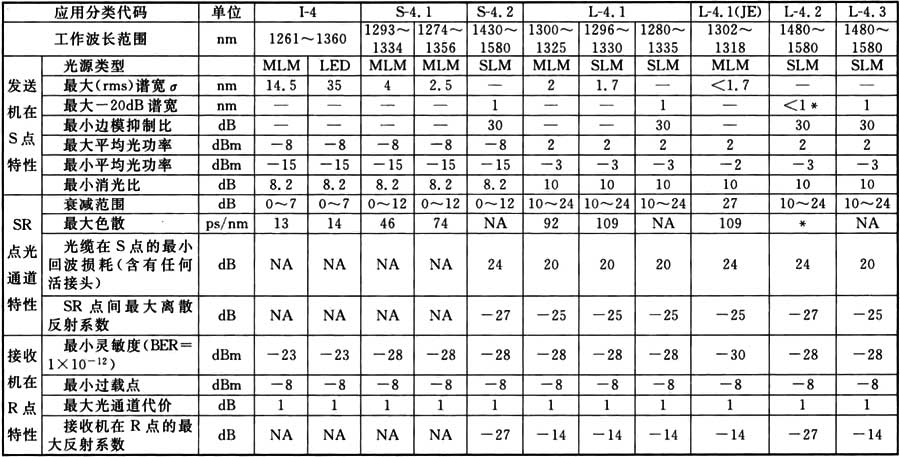

A.0.2 STM-4光接口參數(I型、S型和L型)應符合表A.0.2的規定。
表A.0.2 STM-4光接口參數(I型、S型和L型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。

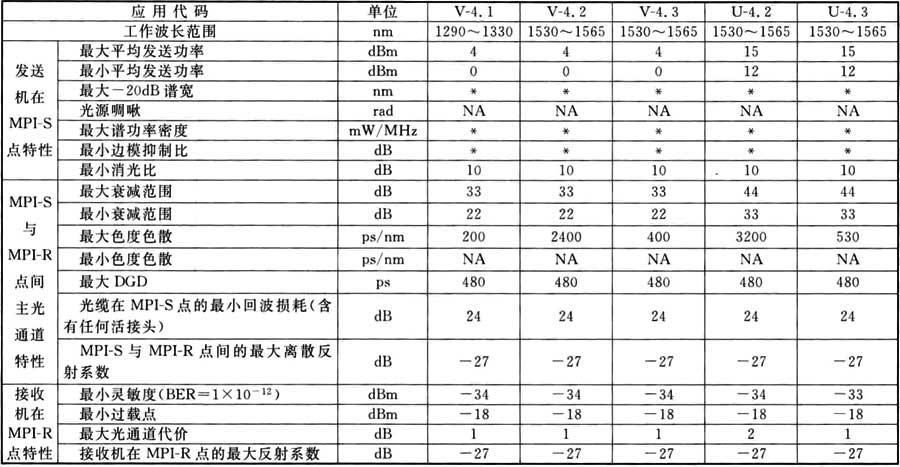

A.0.3 STM-4光接口參數(V型和U型)應符合表A.0.3的規定。
表A.0.3 STM-4光接口參數(V型和U型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。

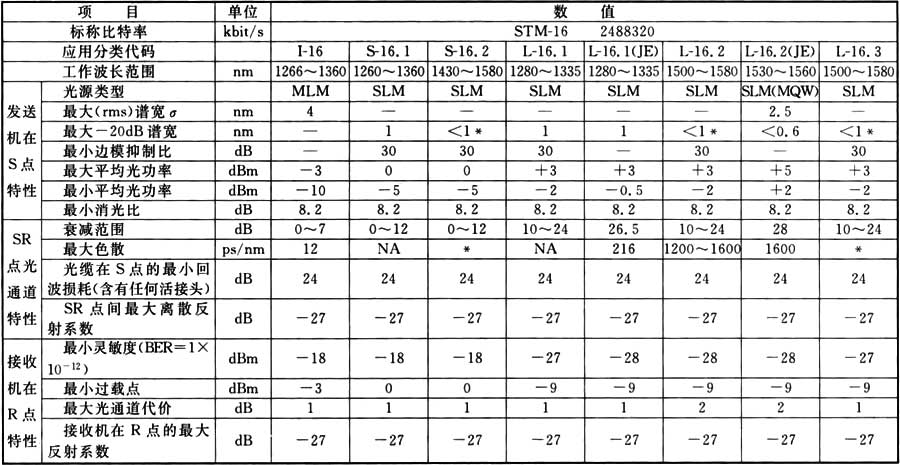

A.0.4 STM-16光接口參數(I型、S型和L型)應符合表A.0.4的規定。
表A.0.4 STM-16光接口參數(I型、S型和L型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。

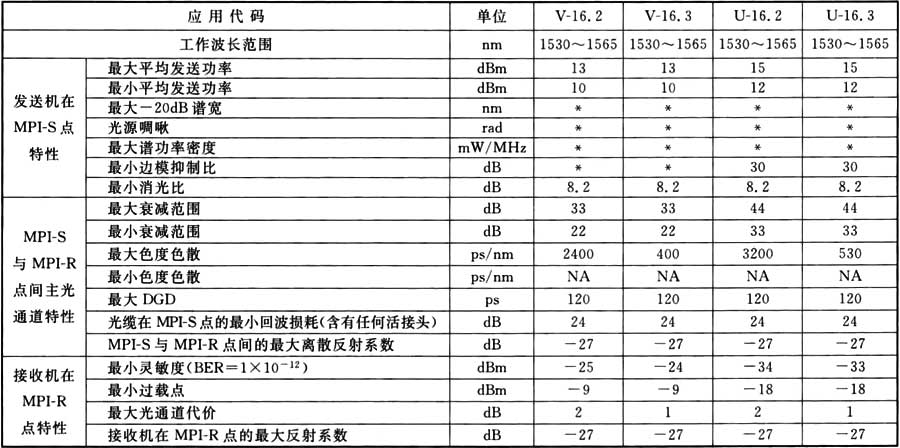

A.0.5 STM-16光接口參數(V型和U型)應符合表A.0.5的規定。
表A.0.5 STM-16光接口參數(V型和U型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。

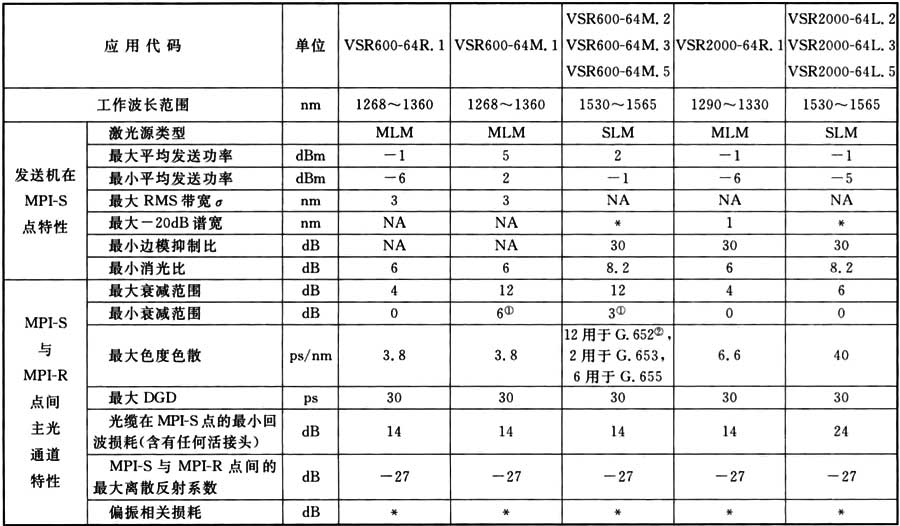

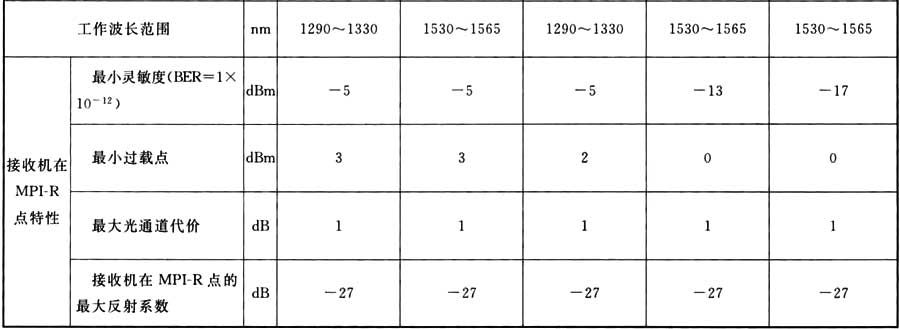

A.0.6 STM-64光接口參數(VSR型)應符合表A.0.6的規定。
表A.0.6 STM-64光接口參數(VSR型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。
①該最小衰減值明顯不能完全滿足實際要求，隨著技術成熟可以選擇0dB；
②該應用也可用于G.653和G.655光纖。

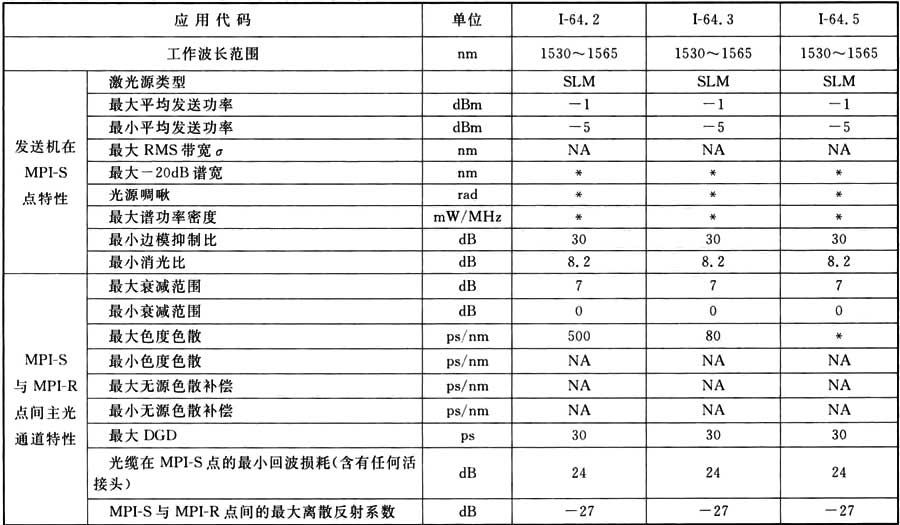

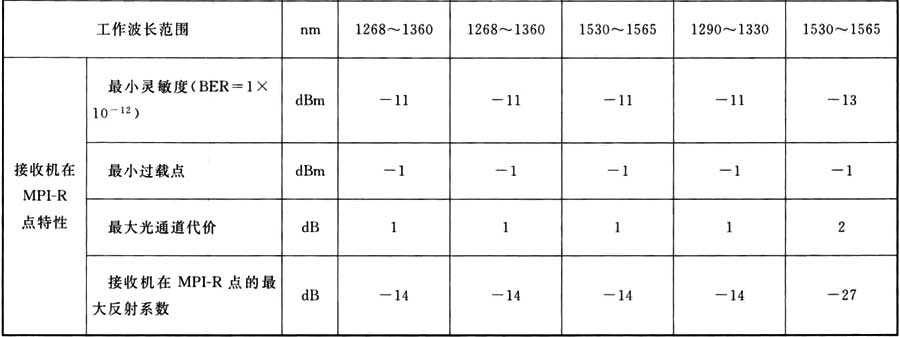

A.0.7 STM-64光接口參數(I型)應符合表A.0.7的規定。
表A.0.7 STM-64光接口參數(I型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。

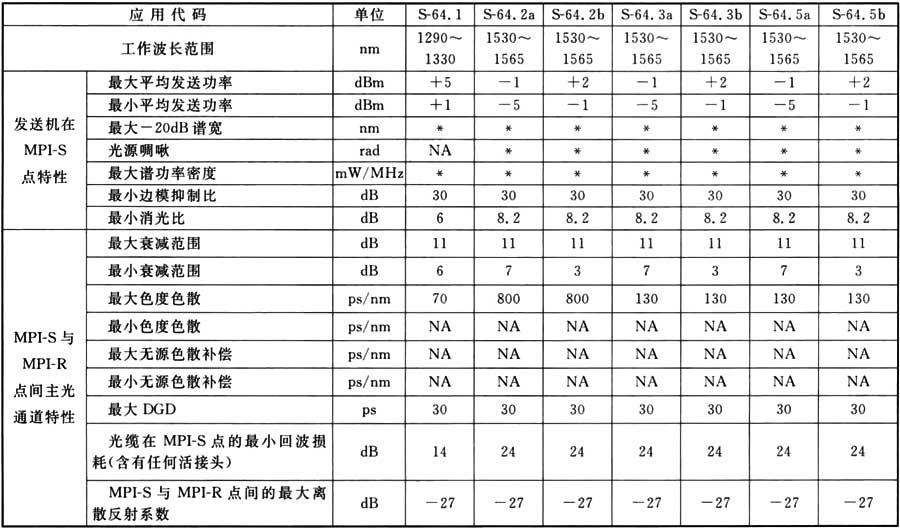

A.0.8 STM-64光接口參數(S型)應符合表A.0.8的規定。

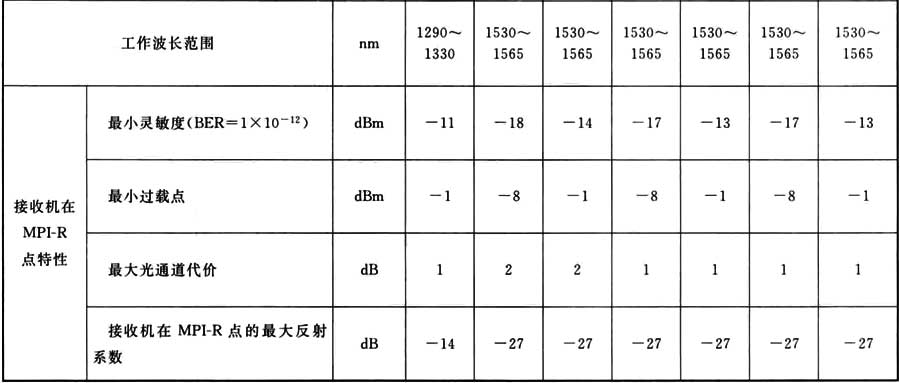

表A.0.8 STM-64光接口參數(S型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。
4 S-64.2a、S-64.3a、S-64.5a適用于APD接收機，S-64.2b、S-64.3b、S-64.5b適用于PIN接收機。

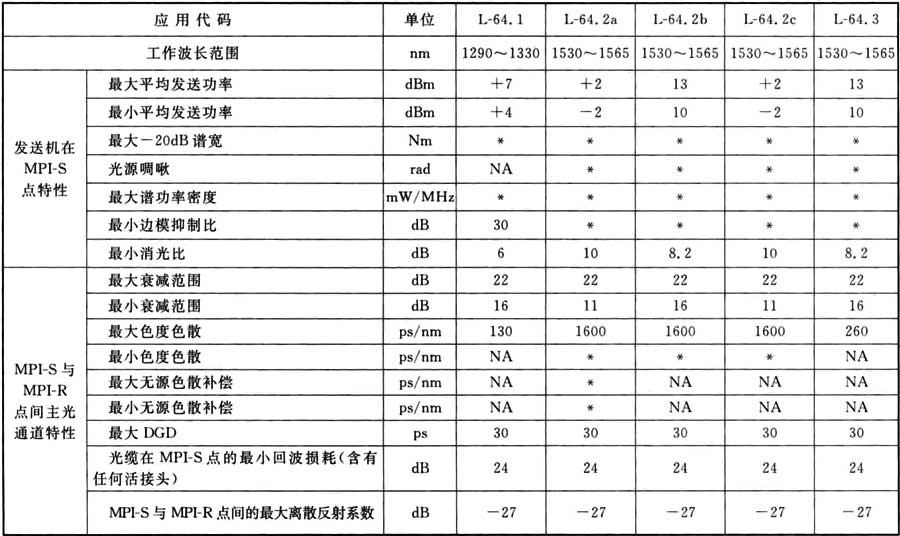

A.0.9 STM-64光接口參數(L型)應符合表A.0.9的規定。

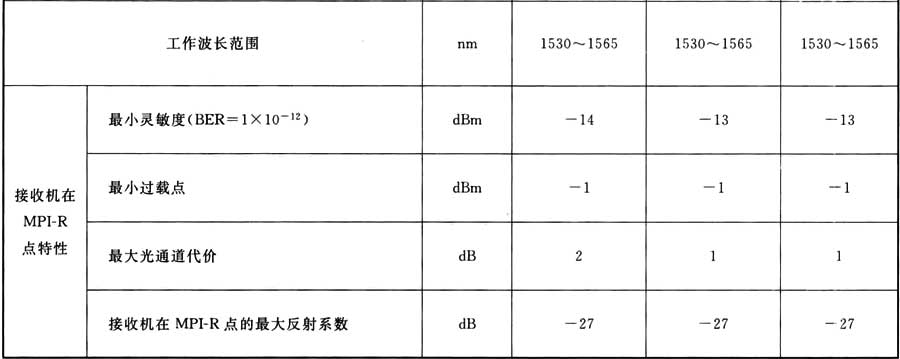

表A.0.9 STM-64光接口參數(L型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。
4 L-64.2a使用PDC進行色散調節，L-64.2b使用SPM進行色散調節，L-64.2c使用預啁啾進行色散調節。

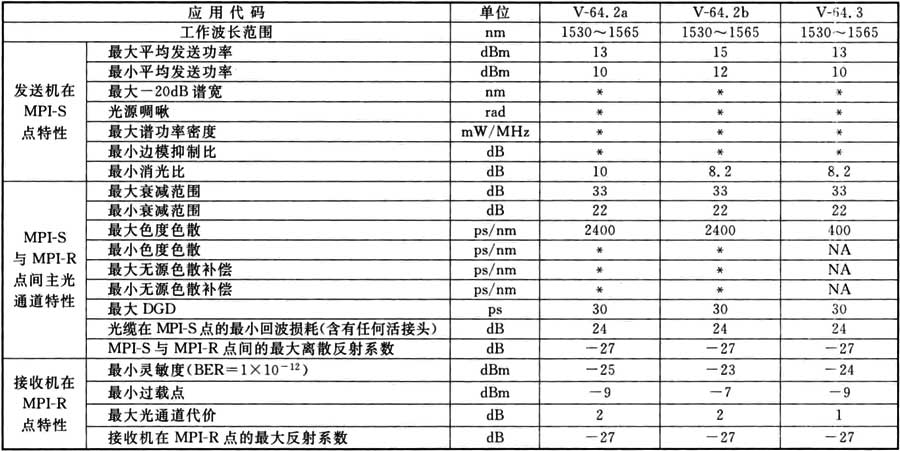

A.0.10 STM-64光接口參數(V型)應符合表A.0.10的規定。
表A.0.10 STM-64光接口參數(V型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。
4 V-64.2a使用PDC進行色散調節，V-64.2b使用SPM和PDC相結合進行色散調節。

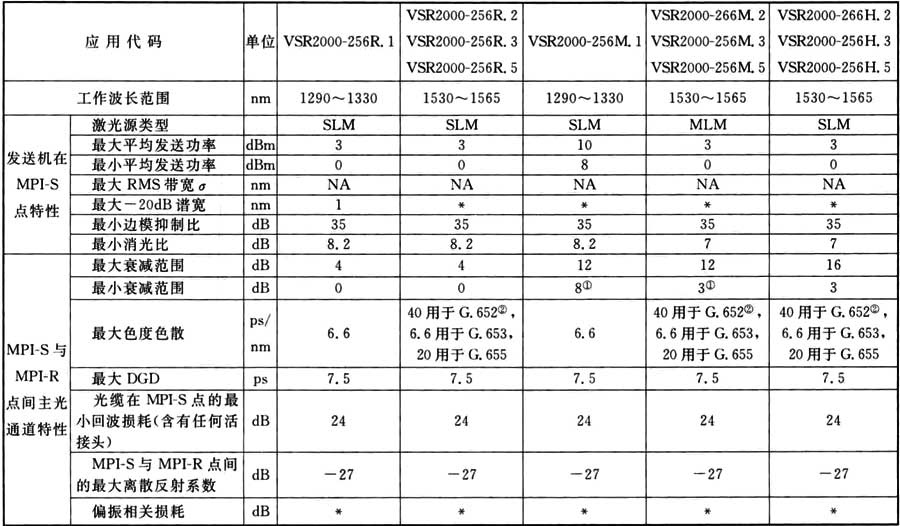

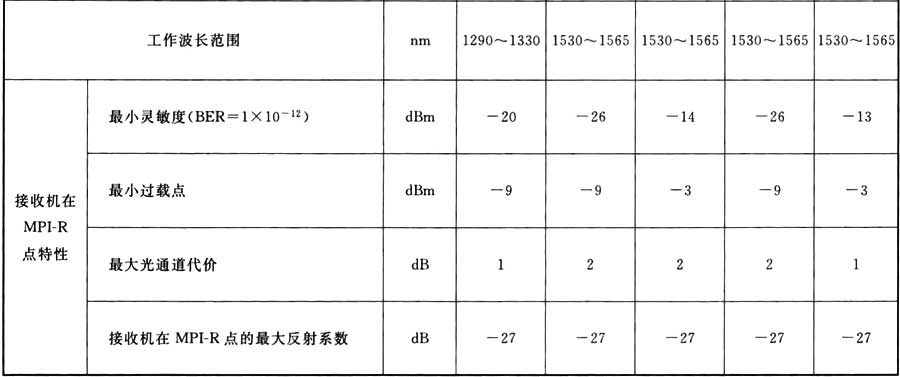

A.0.11 STM-256光接口參數(VSR型)應符合表A.0.11的規定。
表A.0.11 STM-256光接口參數(VSR型)規范
注：1 表中數值均為系統設計壽命終了時最壞值，接收機在設計壽命期間的老化余度為3dB。
2 NA表示不作要求。
3 *表示待將來國際標準確定。
①該最小衰減值明顯不能完全滿足實際要求，隨著技術成熟可以選擇0dB；
②應用也可用于G.653和G.655光纖。

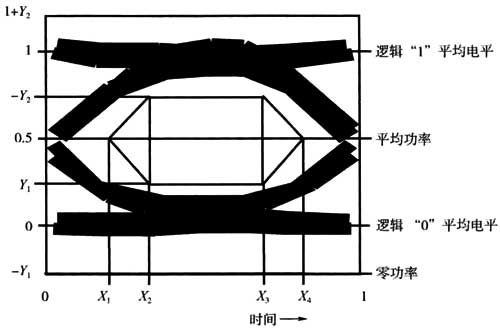

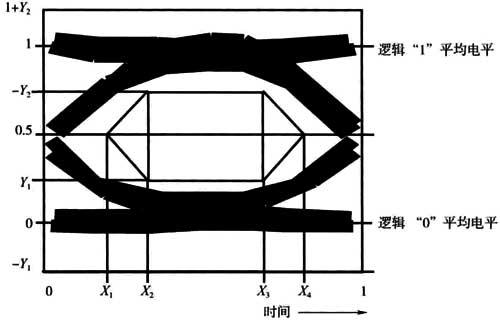

A.0.12 系統在S點的眼圖(圖A.0.12)?？騾?shù)應符合表A.0.12-1、表A.0.12-2的規定。
圖A.0.12 光發送信號的眼圖?？?br/>

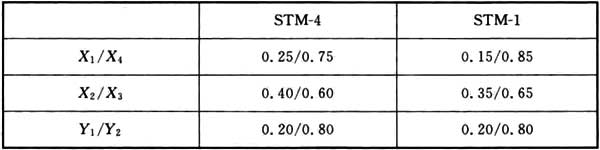

表A.0.12-1 光發送信號的眼圖?？?圖A.0.12)中STM-1和STM-4?？騾?shù)值

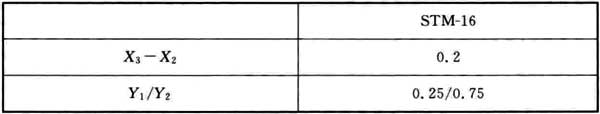

表A.0.12-2 光發送信號的眼圖?？?圖A.0.12)中STM-16?？騾?shù)值
A.0.13 系統在MPI-S點的眼圖(圖A.0.13)模框參數應符合表A.0.13的規定。
圖A.0.13 光發送信號眼圖模框

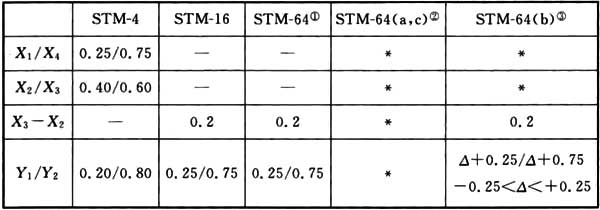

表A.0.13 光發送信號眼圖?？?圖A.0.13)中眼圖模框參數值
注：*表示待將來國際標準確定，△為變量；
①包括L-64.1、S型和I型的應用；
②包括L-64.2a、L-64.2c和V-64.2a；
③包括L-64.2b、L-64.3、V-64.2b和V-64.3。
