前言
（免費下載）GB/T 33595-2017 電動機軟起動裝置 型號編制方法
詳情
1 范圍
1 范圍
本標準規定了電動機軟起動裝置型號的編制方法。
本標準適用于電動機軟起動裝置。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 33984一2017 電動機軟起動裝置 術語
3 型號編制方法
3.1 型號的組成

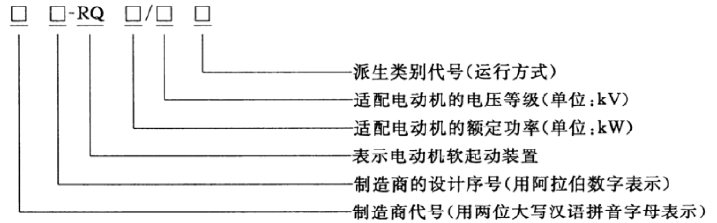

電動機軟起動裝置的產品型號由制造商代號、制造商的設計序號、電動機軟起動裝置的代號、適配電動機的額定功率、適配電動機的電壓等級和派生類別代號六部分組成，其形式如下:
示例:XX公司制造、設計序號為3、適配電動機的額定功率為1 000 kw、適配電動機的電壓等級為10KV的半導體相控調壓軟起動裝置的型號為:XX3一RQ1000/10DZ。
3.2 派生類別代號
按起動原理，電動機軟起動裝置可分為三種類別:
——降壓式軟起動，
——變頻式軟起動，
——轉子變阻式軟起動。
降壓式軟起動可分為若干派生類別，派生類別的定義見GB/T 33984一2017，派生類別的代號見表1。

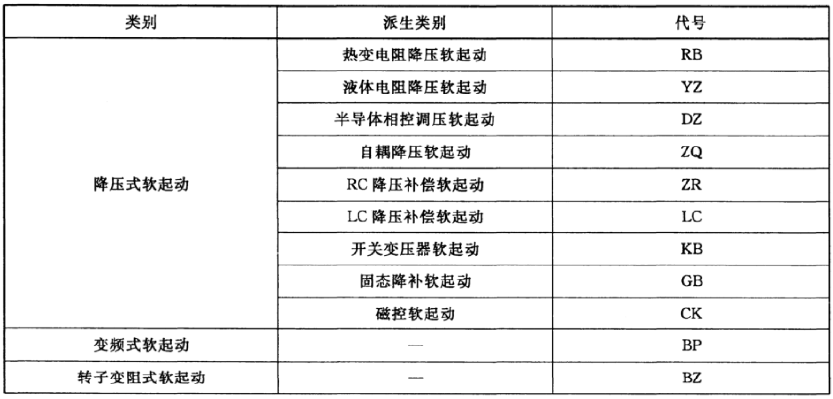

表1 派生類別代號
