（免費下載）GB/T 3953-2009 電工圓銅線
1 范圍
1 范圍
本標準規定了電工圓銅線的型號、規格、材料、尺寸、機械性能、電性能、交貨要求及包裝等。
本標準適用于制造電線電纜及電機電器用的圓銅線。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用本標準。
GB/T 3048. 2-2007 電線電纜電性能試驗方法 第2部分:金屬導體材料電阻率試驗(IEC 60468:1974，MOD)
GB/T 3952-2008 電工用銅線坯
GB/T 4909.2-2009 裸電線試驗方法第2部分:尺寸測量
GB/T 4909.3-2009 裸電線試驗方法第3部分:拉力試驗
GB/T 8170一1987 數值修約規則
3 產品表示方法
3.1 型號
圓銅線型號見表1。

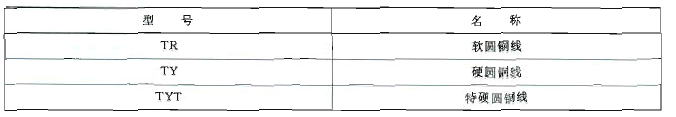

表1 圓銅線型號及狀態
3.2 規格
圓銅線的規格用標稱直徑表示，其范圍應符合表2規定。

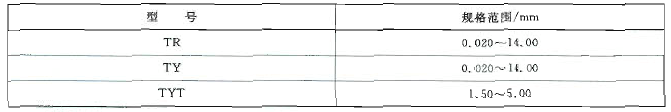

表2 圓銅線的規格
3.3 表示方法
圓銅線用型號、直徑及本標準編號表示。
示例:硬圓銅線標稱直徑2. 00 mm，表示為TY-2. 00 GB/T 3953-2009
4 材料
4 材料
圓銅線應采用符合GB/T 3952-2008規定的銅線坯制造。
5 尺寸偏差
5.1 圓銅線標稱直徑的偏差應符合表3規定。
表3 圓銅線的標稱直徑 單位為毫米
| 標稱直徑d |
偏差 |
0.020~0.025 0.026~0.125 0.126~0.400 0.401~14.00 |
±0.002 ±0.003 ±0.004 ±1%d |
計算時標稱直徑0.401mm~1.000mm者保留三位小數；大于1.000mm者保留兩位小數，均按GB/T 8170-1987 的有關規定修約。 |
5.2 圓銅線垂直于軸線的同一截面上測得的最大最小直徑之差(f值)應不超過標稱直徑偏差的絕對值。
6 機械性能
6 機械性能
圓銅線的機械性能應符合表4規定，標稱直徑介于所列緊鄰兩個數值之間時，用較大標稱直徑值的相應性能。
表4 圓銅線的機械性能
標稱直徑/mm |
TR |
TY |
TYT |
||
伸長率/% |
抗拉強度/（N/mm2） |
伸長率/% |
抗拉強度/（N/mm2） |
伸長率/% |
|
不小于 |
|||||
0.020 0.100 0.200 0.290 0.300 0.380 0.480 0.570 0.660 0.750 0.850 0.940 1.03 1.12 1.22 1.31 1.41 1.50 1.56 1.60 1.70 1.76 1.83 1.90 2.00 2.12 2.24 2.36 2.50 2.62 2.65 2.73 2.80 2.85 3.00 3.15 3.35 3.55 3.75 4.00 4.25 4.50 4.75 5.00 5.30 5.60 6.00 6.30 6.70 7.10 7.50 8.00 8.50 9.00 9.50 10.00 10.60 11.20 11.80 12.50 13.20 14.00 |
10 10 15 15 15 20 20 20 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 35 35 35 35 35 35 35 35 35 35 |
421 421 420 419 419 418 417 416 415 414 413 412 411 410 409 408 407 406 405 404 403 403 402 401 400 399 398 396 395 393 393 392 391 391 389 388 386 383 381 379 376 373 370 368 365 361 357 354 349 345 341 335 330 325 319 314 307 301 294 287 279 271 |
- - - - - - - - - - - 0.5 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.6 0.6 0.7 0.7 0.7 0.7 0.7 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 1.0 1.0 1.0 1.1 1.1 1.2 1.3 1.3 1.4 1.4 1.5 1.6 1.7 1.8 1.8 1.9 2.0 2.2 2.3 2.4 2.5 2.6 2.8 2.9 3.1 3.2 3.4 3.6 |
- - - - - - - - - - - - - - - - - 446 445 445 444 443 442 441 440 439 438 436 435 434 433 432 432 431 430 428 426 423 423 421 419 416 413 411 408 - - - - - - - - - - - - - - - - - |
- - - - - - - - - - - - - - - - - 0.6 0.6 0.6 0.6 0.7 0.7 0.7 0.7 0.7 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 1.0 1.0 1.0 1.1 1.1 1.2 1.3 1.3 1.4 1.4 - - - - - - - - - - - - - - - - - - |
7 電性能
7 電性能
圓銅線的電阻率應符合表5規定。

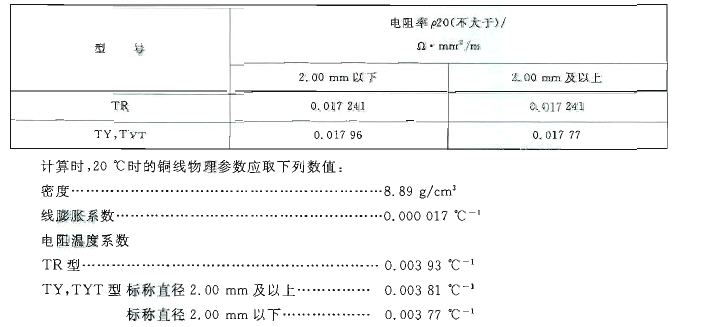

表5 圓銅線的電阻率
8 外觀
8 外觀
圓銅線表面應光潔，不應有與良好工業產品不相稱的任何缺陷。
9 交貨要求
9.1 圓銅線應成盤或成圈交貨，每盤或每圈圓銅線應為一整根，不允許焊接或扭接，制造過程中的銅桿和成品模前的焊接除外。
9.2 若需方無協議，征盤或每圈圓銅線的凈重，標稱直徑為6. 00 mm及以下者，應符合表6規定，標稱直徑為6.00 mm以上者，按雙方協議質量交貨。
根據供需雙方協議，允許以任何質量的圓銅線交貨。

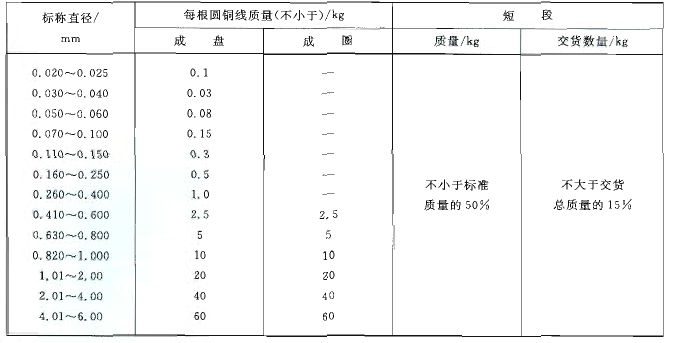

表6 交貨要求
10 驗收規則及試驗方法
10.1 產品應由制造廠檢驗合格后方能出廠。每批出廠的產品應附有制造廠的產品質量檢驗合格證。
10.2 產品應按表7規定進行檢驗。

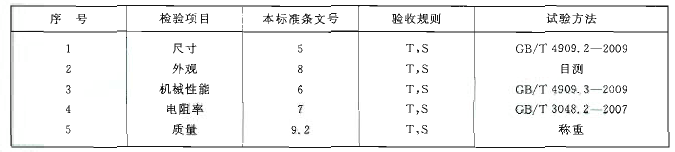

表7 檢驗規則
10.3 每批按1%抽樣，但不少于三盤(圈);批量較大時，不多于10盤(圈)。第一次試驗結果有不合格時，應取雙倍數量的試樣就不合格項目進行第二次試驗，如仍有不合格時，則判該批不合格。
11 包裝及標志
11.1 圓銅線應卷繞整齊，妥善包裝。成盤時，最后一層應與線盤側板邊緣保持適當?shù)木嚯x。
11.2 每圈或每盤圓銅線上應附有標簽標明:
a)制造廠名稱;
b)型號及規格;
c)毛重及凈重;
d)制造日期 年 月;
e)本標準編號。
