（免費下載）GB 50588-2017 水泥工廠余熱發電設計標準
1 總 則
1.0.1 為規范水泥工廠余熱發電工程設計，做到安全可靠、技術先進、節能環保，制定本標準。
1.0.2 本標準適用于新建、改建、擴建新型干法水泥生產線余熱發電工程的設計。
1.0.3 水泥生產線余熱發電系統設計，應符合國家產業政策和現行國家標準《水泥工廠設計規范》GB 50295和《水泥工廠節能設計規范》GB 50443的有關規定。
1.0.4 當余熱發電工程含有熱電聯供時，相關部分設計應符合現行國家標準《小型火力發電廠設計規范》GB 50049的有關規定。
1.0.5 水泥工廠余熱發電工程的環境保護、勞動安全和職業衛生設計，應符合現行國家標準《水泥工廠環境保護設計規范》GB 50558及《水泥工廠職業安全衛生設計規范》GB 50577的有關規定。
1.0.6 水泥工廠余熱發電工程設計除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 余熱利用 waste heat recovery（WHR）
以環境溫度為基準，對生產過程中排出的余熱進行回收利用的系統。
2.0.2 余熱發電 waste heat power generation（WHG）
利用水泥生產過程中排出的余熱進行發電。
2.0.3 窯頭余熱鍋爐 air quenching cooler boiler（AQC boiler）
利用窯頭熟料冷卻機排出的廢氣余熱生產熱水、蒸汽等工質的換熱裝置，簡稱AQC鍋爐。
2.0.4 窯尾余熱鍋爐 suspend preheater boiler（SP boiler）
利用窯尾預熱器排出的廢氣余熱生產熱水、蒸汽等工質的換熱裝置，簡稱SP或PH鍋爐。
2.0.5 旁路放風余熱鍋爐 bypass boiler（BP boiler）
利用窯尾旁路放風廢氣余熱生產熱水、蒸汽等工質的換熱裝置，簡稱BP鍋爐。
2.0.6 熱電聯供 combined heat and power
余熱發電在生產電能的同時，還可以熱水或蒸汽的方式對外供熱。
2.0.7 主廠房 main building
汽輪發電機間以及相應車間組成的聯合廠房。
2.0.8 閃蒸器 flasher
具有一定溫度和壓力的熱水，由于壓力降低使熱水變?yōu)橐欢▔毫ο碌娘柡驼羝惋柡退娜萜鳌?span style="display:none">十四五_工程咨詢_資料庫
2.0.9 解列 disconnection
余熱鍋爐與水泥生產線脫離運行的過程。
2.0.10 自用電率 percentage of auxiliary power
余熱發電系統自用電量總和與總發電量之比。
3 基本規定
3.0.1 余熱發電應利用水泥生產工藝不再利用的余熱。
3.0.2 余熱發電工程設計原則應符合下列規定：
1 余熱發電工程不應影響水泥生產正常運行；
2 余熱發電工程不應提高熟料可比綜合能耗和降低熟料產量；
3 余熱發電工程宜在水泥生產線達產穩定運行后，對運行工況進行熱工標定或調查后實施；
4 當與水泥生產線同步建設時，廢氣參數可按已投產、條件相近的余熱發電系統參數與水泥工藝設計參數確定；
5 原有水泥生產線增加余熱發電系統時，應核算生產線中相關設備能力。

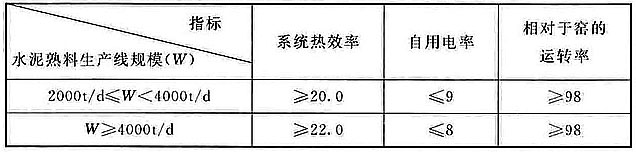

3.0.3 余熱發電設計指標應符合表3.0.3的規定。
表3.0.3 余熱發電設計指標（％）
3.0.4 余熱發電系統自動化控制水平不應低于水泥生產線，余熱發電系統的相關工藝參數應與水泥生產線控制系統進行通信。
3.0.5 余熱發電系統消防設計應符合現行國家標準《火力發電廠與變電站設計防火規范》GB 50229的有關規定。
4 余熱資源、熱力系統與裝機規模
5 總平面布置
6 主廠房
7 余熱鍋爐及系統
8 汽輪機設備及系統
9 給水排水及設施
10 水處理設備及系統
11 信息系統
11.0.1 余熱發電信息系統應包括管理信息系統、視頻監控系統及門禁管理系統。信息系統設計應符合現行國家標準《小型火力發電廠設計規范》GB 50049的有關規定。
11.0.2 當余熱發電與水泥生產線同步建設時，余熱發電信息系統應與水泥生產線統一規劃。
11.0.3 改建、擴建余熱發電工程網絡和硬件系統，應與水泥生產線信息系統通信協議一致。
11.0.4 當余熱電站分期建設時，信息系統網絡和硬件配置應統一規劃，并應預留擴容能力。
11.0.5 余熱電站宜設置遠程監控操作系統。
12 電力系統
12.0.1 接入系統并網點的選擇、接線方式及并網聯絡線回路應符合下列規定：
1 余熱發電與總降壓變電站或廠區配電站應設置并網聯絡線；發電機組與電力系統的接入點宜選擇在總降壓變電站低壓側母線段，也可選擇在廠區配電站的母線段；聯絡線的回路數量宜根據發電機組數量確定；
2 在發電機出口斷路器處應設置并網同期點；
3 發電機組解列點可設置在并網聯絡線的電站側、總降壓變電站側或廠區配電站側斷路器處。
12.0.2 余熱發電啟動電源設計宜利用并網聯絡線，由總降壓變電站或廠區配電站并網母線段系統提供。當站用電系統僅為低壓負荷時，也可由水泥生產線就近的電力室提供。
12.0.3 電力負荷計算應根據水泥工廠現有及新增生產規模、主要電力負荷的容量、年耗電量、用電負荷組成及性質等基礎資料確定。
12.0.4 用電自給率應按余熱發電年供電量占水泥生產線年總用電量的百分比計算。
12.0.5 系統繼電保護設計應符合現行國家標準《電力裝置的繼電保護和自動裝置設計規范》GB/T 50062的有關規定。
12.0.6 發電機出口斷路器、并網聯絡線斷路器應設置安全門動保護裝置。
12.0.7 系統通信及系統遠動設計應符合現行國家標準《小型火力發電廠設計規范》GB 50049的有關規定。
12.0.8 余熱發電照明設計應符合現行國家標準《小型火力發電廠設計規范》GB 50049、《建筑照明設計標準》GB 50034和《水泥工廠設計規范》GP 50295的有關規定。
13 電氣設備及系統
14 熱工自動化
15 采暖通風與空氣調節
15.0.1 采暖設計應符合下列規定：
1 非集中采暖地區有采暖要求時，可設置采暖設施；
2 設置集中采暖的生產和輔助生產建筑，在非工作時間或中斷使用期間，值班采暖宜按5℃設計。
15.0.2 采暖通風、空氣調節室外空氣計算參數的選用，應符合現行國家標準《工業建筑供暖通風與空氣調節設計規范》GB 50019的有關規定。
15.0.3 余熱電站采暖熱媒應與水泥工廠一致；當廠區由余熱電站供熱時，采暖熱媒應選用熱水。
15.0.4 當由余熱電站向廠區采暖供熱，且供熱系統中僅有1條水泥窯設有余熱鍋爐時，應設置備用熱源；當位于非集中采暖地區設有集中采暖時，可不設置備用熱源。
15.0.5 值班場所宜設置空調器。
15.0.6 汽輪機房以外各車間通風設計應根據消除有害氣體計算風量，也可按房間換氣次數確定。換氣次數應符合現行國家標準《水泥工廠設計規范》GB 50295的有關規定。
15.0.7 主控制室、計算機房、工程師站等場所，當自然通風不能滿足設備對室內溫度、濕度要求時，應設空氣調節裝置。
15.0.8 站用高、低壓開關柜室的通風設計應符合下列規定：
1 事故通風量，應按換氣次數不少于12次/h計算；事故排風機宜兼作通風換氣用；
2 事故通風機電氣開關應在室內、室外分別設置，并應設置明顯標識。
15.0.9 寒冷地區露天布置的酸、堿儲罐應設有伴熱保溫設施。
15.0.10 加氯間和充氯瓶間，應設有不少于15次/h換氣次數的機械排風裝置，排風口應設在房間的下部，風機與管材應選用防腐型。
15.0.11化驗室應設置通風裝置。
15.0.12 采暖通風設計應符合現行國家標準《水泥工廠設計規范》GB 50295、《小型火力發電廠設計規范》GB 50049的有關規定。
16 建筑結構
17 環境保護
17.0.1 環境保護設計應采取防治廢水、粉塵、噪聲對環境污染的措施。污染治理措施應滿足環境影響報告書及批復意見的要求。
17.0.2 廢水處理設計應符合下列規定：
1 余熱發電系統應提高水循環利用率，有中水利用條件的應采用中水作為冷卻水的補水；
2 廢水處理后的使用應符合現行國家標準《水泥工廠設計規范》GB 50295的規定，并應符合下列規定：
1） 酸堿廢水應采用中和處理工藝；
2） 含油廢水應采用油水分離處理工藝；
3） 生活污水應做生化處理。
17.0.3 余熱鍋爐收集的粉塵應回送到水泥生產系統，并應采取防止揚塵的措施。
17.0.4 噪聲防治應符合下列規定：
1 余熱發電產生的噪聲對周邊環境的影響應符合現行國家標準《工業企業廠界環境噪聲排放標準》GB 12348的有關規定；
2 噪聲防治應選擇符合國家噪聲控制標準的設備；
3 對生產過程中產生的噪聲應采取有效控制措施。
18 勞動安全與職業衛生
18.0.1 勞動安全與職業衛生應貫徹“安全第一、預防為主、綜合治理”的設計方針，相關設施應與主體工程同時設計、同時施工、同時投入使用。
18.0.2 勞動安全設計應符合下列規定：
1 應塒危險因素進行分析、劃分危險區域并采取相應防護措施；
2 設備裸露的運動部分，應設有結構可靠的安全防護措施。工作場所的孔、洞、溝道、鄰邊、平臺等有墜落危險處，應設置蓋板或防護欄桿并加警示標志；
3 表面溫度大于50℃的設備和管道，應對人員容易接觸到的位置采取防護措施，并應設置警示標志。
18.0.3 職業衛生設計應符合下列規定：
1 應對危害因素進行分析，并應采取相應的防護措施；
2 對儲存和產生腐蝕性物質或產生有害氣體的場所，使用含有對身體有害物質的儀器和設備，應設有安全防護設施；防護設施設計應符合國家對工業企業衛生設計及工作場所有害因素職業接觸限值的有關規定；
3 余熱鍋爐除灰系統應采取負壓密閉運行，工作場所的粉塵濃度控制應符合國家對工作場所有害因素職業接觸限值的有關規定；
4 防暑、防寒及防潮設計應符合現行國家標準《工業建筑供暖通風與空氣調節設計規范》GB 50019的有關規定；
5 工作場所有害因素職業接觸限值應符合國家對工作場所中化學有害因素、物理有害因素職業接觸限值的有關規定。
19 輔助及附屬設施
19.0.1 余熱發電系統的日常檢修應充分利用水泥工廠已有的維修設施及力量；大修應利用利用社會協作條件，可采取外包或地區協作的方式。
19.0.2 備品備件儲存宜納入水泥工廠統一管理。
19.0.3 余熱發電設備、管道保溫和油處理設計，應符合現行國家標準《小型火力發電廠設計規范》GB 50049的有關規定。
19.0.4 當項目為技改工程時，余熱發電設計前應對水泥生產線進行評估，對影響余熱利用部分應進行改造。
附錄A 余熱發電和水泥生產線建（構）筑物的火災危險性類別、耐火等級及最小防火間距
附錄A 余熱發電和水泥生產線建（構）筑物的火災危險性類別、耐火等級及最小防火間距

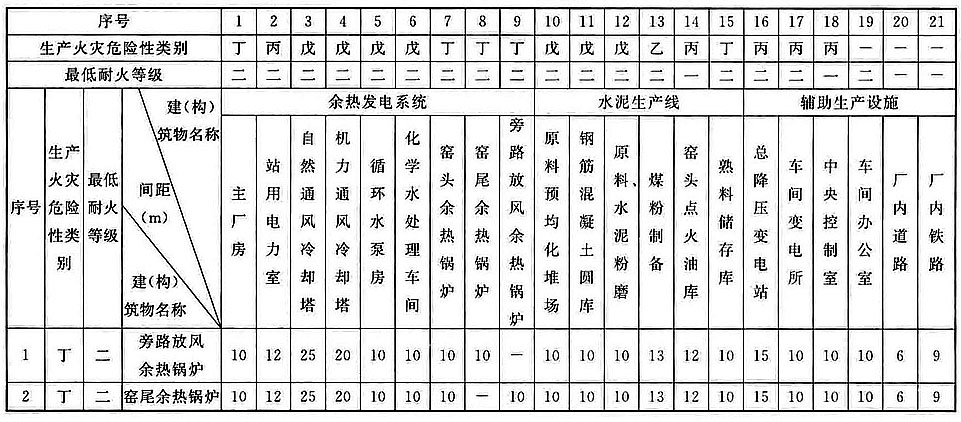

表A 余熱發電和水泥生產線建（構）筑物的火災危險性類別、耐火等級及最小防火間距

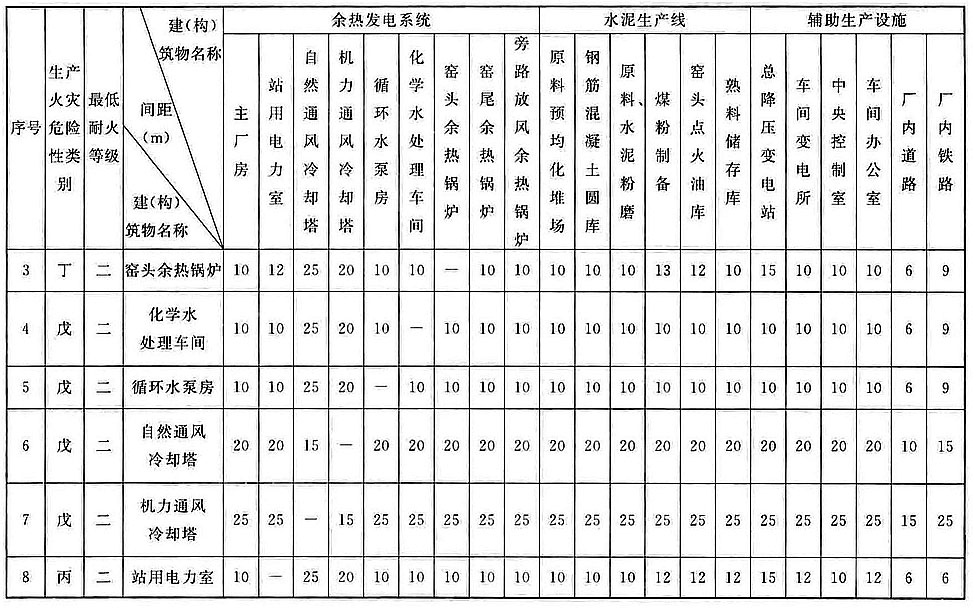

續表A

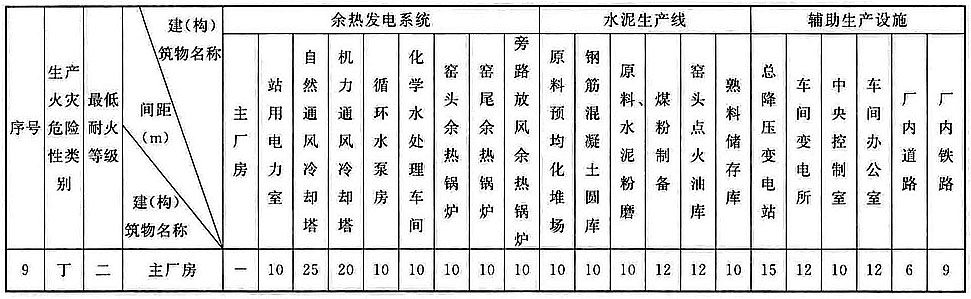

續表A
注：1 防火間距應按相鄰兩建（構）筑物外墻的最近距離計算；
2 建（構）筑物與廠內道路的防火間距，應按建（構）筑物外墻至道路近端邊緣計算；
3 建（構）筑物與廠內鐵路的防火間距，應按建（構）筑物外墻至鐵路中心線計算；
4 最小防火間距應按其中火災危險性最大的部分確定；
5 主廠房應含電站主控制室，主控制室的生產火災危險性類別應為戊類；
6 當采暖室外計算溫度為-20℃以下地區時，冷卻設施與建（構）筑物的間距.應按表列數值增加25％；
7 天橋的生產火災危險性類別：煤粉應為乙類，煤輸送應為丙類，橋下設有電纜橋架的應為丙類，其他應為戊類；物料輸送天橋的最低耐火等級應為三級，行人天橋的最低耐火等級應為二級；
8 當改建，擴建工程的車間防火間距不符合本表規定時，應按現行國家標準《建筑設計防火規范》GB 50016的有關要求采取相應措施；
9 噴水池距總降戶外變壓器應為50m～80m，距露天煤堆場應為50m，距其他建（構）筑物應為30m。
