（免費下載）GB 50227-2017 并聯電容器裝置設計規范
1 總 則
1.0.1 為使電力工程的并聯電容器裝置設計中，貫徹國家的技術經濟政策，做到安全可靠、技術先進、經濟合理和運行檢修方便，制定本規范。
1.0.2 本規范適用于1000kV及以下電壓等級的變電站、配電站(室)中無功補償用三相交流高壓、低壓并聯電容器裝置的新建、擴建工程設計。
1.0.3 并聯電容器裝置的設計，應根據安裝地點的電網條件、補償要求、環境狀況、運行檢修要求和實踐經驗，確定補償容量、接線方式、配套設備、保護與控制方式、布置及安裝方式。
1.0.4 并聯電容器裝置的設備選型，應符合國家現行標準的有關規定。
1.0.5 并聯電容器裝置的設計，除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術語、符號和代號
2.2 符 號
I*ym——涌流峰值的標么值；
K——電抗率；
n——諧波次數；
Q——電容器容量；
Qcx——發生n次諧波諧振的電容器容量；
S——電容器組每相的串聯段數；
Sd——并聯電容器裝置安裝處的母線短路容量；
Uc——電容器端子運行電壓；
Us——并聯電容器裝置的母線運行電壓；
β——涌流計算式中計及電源影響的系數。
2.3 代 號
C——電容器；
1C、2C、3C——并聯電容器裝置分組回路編號；
C1、C2、Cn——單臺電容器編號；
FU——熔斷器；
FV——避雷器；
HL——指示燈；
△I——橋差電流；
I0——中性點不平衡電流；
FR——熱繼電器；
KM——交流接觸器；
L——串聯電抗器或限流線圈；
QF——斷路器；
QL——負荷開關；
QG——接地開關；
QS——隔離開關或刀開關；
TA——電流互感器；
TV——放電線圈；
△U——相不平衡電壓；
U0——開口三角電壓。
3 接入電網基本要求
3.0.1 并聯電容器裝置接入電網的設計，應按全面規劃、合理布局、分層分區補償、就地平衡的原則確定最優補償容量和分布方式。
3.0.2 變電站的電容器安裝容量，應根據本地區電網無功規劃和國家現行標準中有關規定經計算后確定，也可根據有關規定按變壓器容量進行估算。用戶的并聯電容器安裝容量，應滿足就地平衡的要求。
3.0.3 并聯電容器分組容量的確定應符合下列規定：
1 在電容器分組投切時，應滿足系統無功功率和電壓調控要求。
2 當分組電容器按各種容量組合運行時，應避開諧振容量，不得發生諧波的嚴重放大和諧振，電容器支路的接入所引起的各側母線的任何一次諧波量均不應超過現行國家標準《電能質量公用電網諧波》GB／T 14549的有關規定。
3 發生諧振的電容器容量，可按下式計算：
式中：Qcx——發生n次諧波諧振的電容器容量(MV·A)；
Sd——并聯電容器裝置安裝處的母線短路容量(MV·A)；
n——諧波次數，即諧波頻率與電網基波頻率之比；
K——電抗率。
3.0.4 并聯電容器裝置宜裝設在變壓器的主要負荷側。當不具備條件時，可裝設在三繞組變壓器的低壓側。
3.0.5 當配電站中無高壓負荷時，不宜在高壓側裝設并聯電容器裝置。
3.0.6 低壓并聯電容器裝置的安裝地點和裝設容量，應根據分散補償和就地平衡的原則設置，并不得向電網倒送無功。
4 電氣接線
5 電器和導體選擇
6 保護裝置和投切裝置
7 控制回路、信號回路和測量?jī)x表
8 布置和安裝設計
9 防火和通風
附錄A 電容器組投入電網時的涌流計算

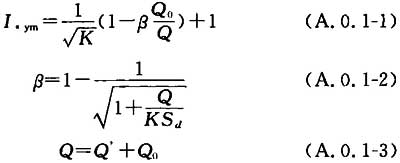

A.0.1 同一電抗率的電容器組單組投入或追加投入時，涌流應按下列公式計算：
式中：I*ym——涌流峰值的標么值(以投入的電容器組額定電流峰值為基準值)；
Q——同一母線上裝設的電容器組總?cè)萘?Mvar)；
Q0——正在投入的電容器組容量(Mvar)；
Q’——所有正在運行的電容器組容量(Mvar)；
β——電源影響系數。

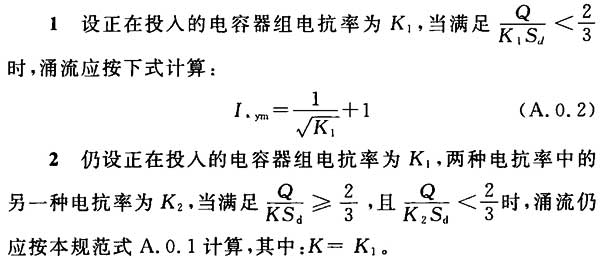

A.0.2 當有兩種電抗率的多組電容器追加投入時，涌流計算應符合下列規定：
