（免費下載）GB/T 51200-2016 高壓直流換流站設計規范
公告
中華人民共和國住房和城鄉建設部公告
第1343號
住房城鄉建設部關于發布國家標準《高壓直流換流站設計規范》的公告
現批準《高壓直流換流站設計規范》為國家標準，編號為GB/T51200-2016，自2017年7月1日起實施。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2016年10月25日
前言
前言
根據住房城鄉建設部《關于印發<2011年工程建設標準規范制訂、修訂計劃>的通知》（建標[2011]17號）的要求，編制組經廣泛調查研究，認真總結了我國已投運的±660kV、±500kV和背靠背直流輸電工程換流站關鍵技術研究和設計成果以及建設與運行經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，制定本規范。本規范共12章和2個附錄，主要技術內容包括：總則，術語，站址選擇，交流系統基本條件及直流輸電系統的性能要求，電氣一次，控制和保護，調度自動化及通信，土建，采暖、通風和空氣調節，水工，消防，噪聲控制和節能。
本規范由住房城鄉建設部負責管理，由中國電力企業聯合會負責日常管理，由中國電力工程顧問集團中南電力設計院有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中國電力工程顧問集團中南電力設計院有限公司（地址：武漢市武昌區中南二路12號；郵政編碼：430071）。
本規范主編單位、參編單位、主要起草人和主要審查人：
主編單位：中國電力工程顧問集團中南電力設計院有限公司
參編單位：電力規劃設計總院
中國電力工程顧問集團有限公司
中國電力工程顧問集團華東電力設計院有限公司
主要起草人：曾靜 梁言橋 許斌 王麗杰 李葦
李倩 杜明軍 袁翰笙 饒冰 陳傳新
毛永東 王國兵 謝龍 楊金根 張巧玲
陳俊 鄒榮盛 高湛 鄧長紅 顏士海
樂黨救 蘇煒 張謝平 王向平 張慶偉
徐勇 陳波 周戰 巢瓊 李克白
鄭培鋼 陳健
主要審查人：李寶金 黃勇 田春林 吳方 郄鑫
李巖 王靜 吳克芬 陳志蓉 楊國富
張玉明 余波 蒲皓 吳小穎 肖國峰
張愛民
1 總則
1.0.1為規范高壓直流換流站設計，使換流站的設計符合國家的有關政策、法規，達到安全可靠、先進適用、經濟合理、環境友好的要求，制定本規范。1.0.2本規范適用于±660kV及以下每極采用一個12脈動閥組接線的兩端高壓直流輸電系統換流站和背靠背換流站工程的設計。
1.0.3高壓直流換流站設計應結合工程特點，采用具備應用條件的新技術、新設備、新材料、新工藝。
1.0.4高壓直流換流站的設計應采取切實有效的措施節約用地、保護環境、滿足勞動安全要求。環境保護、水土保持及勞動安全衛生設施應與主體工程同步設計。
1.0.5高壓直流換流站的設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1換流器converter換流站中用以實現交、直流電能相互轉換的設備，也稱換流閥組。通常由換流閥連接成一定的回路進行換流。換流器采用一個或者多個三相橋式換流電路（也稱為6脈動換流器或6脈動換流閥組）串聯或并聯構成。兩個相差30 。 的6脈動換流器串聯可構成一個12脈動換流器，或稱12脈動換流閥組。改變換流閥的觸發相位，換流器既可運行于整流狀態，也可運行于逆變狀態，其中將交流電變換成直流電的稱為整流器，將直流電變換成交流電的稱為逆變器。整流器與逆變器設備基本相同，統稱為換流器。本規范中出現的“閥組”如無特殊說明則專指12脈動換流閥組。
2.0.2直流保護DC protection
為換流站直流側提供的保護，其保護區域為換流閥組、極區設備（包括極母線、中性母線、直流線路）以及雙極區設備（包括雙極中性線連接區、接地極引線區）。
2.0.3直流系統保護DC system protection
為換流站直流系統提供的保護，包括換流站的直流保護、換流變壓器保護、直流濾波器保護和交流濾波器保護。
2.0.4背靠背換流單元back to back converter unit
背靠背換流站站內實現交流-直流-交流兩 次 換流轉換的設備連接組成的基本單元。由整流和逆變兩側換流器及與其配套的換流變壓器、平波電抗器、保護和開關設備以及其他必要的輔助設備等連接所構成。
3 站址選擇
3.0.1站址選擇除應符合現行行業標準《220kV～750kV變電站設計技術規程》DL/T5218有關站址選擇的規定外，還應結合高壓直流換流站的工藝特點，根據電力系統規劃、城鄉規劃、污穢情況、水源、交通運輸、土地資源、環境保護和接地極極址等的要求，通過技術經濟比較分析確定。3.0.2站址選擇應滿足換流站在電力系統中的地位和作用。整流站宜靠近電源中心，逆變站宜靠近負荷中心。當同一地區有多個換流站時，站址選擇應分析各換流站之間的電氣距離、共用接地極及外力破壞等因素對電力系統的影響。
3.0.3站址應避開各類嚴重污染源。當完全避開嚴重污染源有困難時，換流站應處于嚴重污染源的主導風向上風側，并應對污染源影響進行評估。
3.0.4站址選擇地質條件應符合現行國家標準《建筑抗震設計規范》GB50011和《巖土工程勘察規范》GB50021的規定。
3.0.5站址應與鄰近設施、周圍環境相互協調，站址距飛機場、導航臺、衛星地面站、軍事設施、通信設施以及易燃易爆設施等的距離應按國家現行有關標準的規定執行。
3.0.6當換流閥外冷卻方式采用水冷卻時，站址附近應有可靠水源，其水量及水質應滿足換流站生產用水、消防用水及生活用水要求。供水水源應避免或減少與其他用水發生矛盾，當采用地表水作為供水水源時，其設計枯水流量的保證率不應低于97%，并應保證水質的穩定性。
3.0.7站址宜選擇在鐵路、公路和水路等交通線路附近，交通運輸條件應滿足換流變壓器及平波電抗器等大件設備的運輸要求。
3.0.8站址選擇應考慮鄰近已有工程接地極對換流站的影響。本工程接地極選擇應與換流站站址相協調。
4 交流系統基本條件及直流輸電系統的性能要求
5 電氣一次
6 控制和保護
7 調度自動化及通信
8 土建
9 采暖、通風和空氣調節
10 水工
11 消防
12 噪聲控制和節能
附錄A 交流系統諧波干擾指標
A.0.1交流系統諧波干擾指標計算應符合下列規定：
1單次諧波的畸變率，可按下式計算：
2總有效諧波畸變率，可按下式計算：
3電話諧波波形系數，可按下列公式計算：

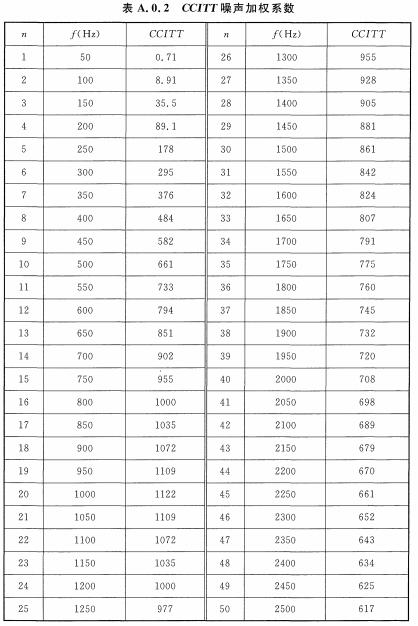

A.0.2CCITT噪聲加權系數見表A.0.2。
附錄B 直流線路等效干擾電流計算

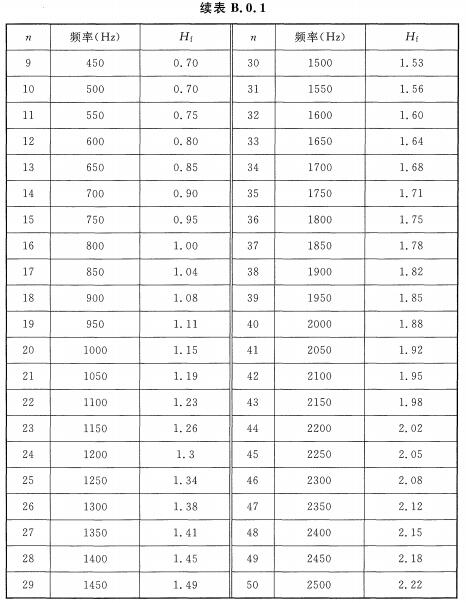

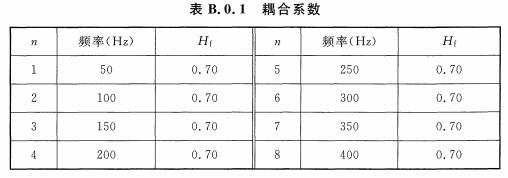

B.0.1直流線路等效干擾電流應按下列公式計算：
