1 范圍
1 范圍
GB 19212.1-2016的該章用下列內容代替：
GB 19212的本部分規定了電鈴和電鐘變壓器及內裝電鈴和電鐘變壓器的電源裝置的安全要求。帶有電子電路的變壓器也包括在本部分中。
注1：安全要求包括電氣、溫度和機械方面。
除非另有規定，以下“變壓器”包括電鈴和電鐘變壓器及內裝電鈴和電鐘變壓器的電源裝置。
本部分適用于駐立式、單相、空氣冷卻（自冷或風冷）、獨立用或配套用干式變壓器。其繞組可以是包封式或非包封式。
本標準適用于變壓器和電源裝置（線性）。
本部分與GB 19212.17開關型電源裝置結合使用，也適用于內部工作頻率超過500Hz的電源裝置。當兩項標準的要求不一致時，優先采用更嚴格的標準。
額定電源電壓不超過交流250V，額定電源頻率不超過500Hz。本標準適用于內部工作頻率不超過500Hz的變壓器和線性電源裝置。
額定輸出不應超過100VA。
空載輸出電壓不超過交流33V或無紋波直流46V，額定輸出電壓不超過交流24V或無紋波直流33V。
電鈴和電鐘變壓器通常預定為短時加有負載的家用電聲信號設備和其他類似裝置供電。
注2：部分負載可以作為照明用。
本標準不適用于預定要與變壓器的輸入和輸出端子連接的外部電路及其元器件。
當安裝規程或最終產品標準要求的電路之間為雙重絕緣或加強絕緣時，可使用本部分包括的變壓器。
注3：通常，變壓器是預定要與設備配套使用以滿足設備的功能要求，用來提供與電源電壓不同的電壓。其電擊防護可以通過所配套設備的其他部件來提供（或完善），例如外殼。輸出電路的部件可以連接到輸入電路或保護接地。
本部分適用于與專用設備配套的變壓器，其范圍由相關標準確定。
注4：應注意以下情況：
——避免外殼和外殼內元器件受諸如霉菌、害蟲、白蟻、日輻射和結冰等外界影響的防護措施也應當考慮；
——變壓器運輸、儲存和工作的不同條件也應當考慮；
——對預定要用于特殊環境的變壓器，例如熱帶環境，可以采用符合其他適用的標準和國家規程的附加要求。
注5：隨著今后變壓器技術的發展，可能需要提高變壓器頻率的上限值，到那時之前，可以將本部分作為導則使用。
2 規范性引用文件
2 規范性引用文件
除下列引用文件外，GB 19212.1-2016的該章適用。
該章增加下列引用文件：
GB 19212.1-2016 變壓器、電抗器、電源裝置及其組合的安全 第1部分：通用要求和試驗(IEC 61558-1：2009，MOD)
3 術語和定義
3.1.101 電鈴和電鐘變壓器 bell and chime transformer
一種專門預定為家用電聲信號設備和其他類似裝置供電的單相安全隔離變壓器。
4 一般要求
4 一般要求
GB 19212.1-2016的該章適用。
5 試驗的一般說明
5 試驗的一般說明
GB 19212.1-2016的該章適用。
6 額定值
6.101 額定輸出電壓不應超過交流24V或無紋波直流33V。
對于獨立用變壓器，此輸出電壓限值也適用于不預定互相連接但呈串聯連接的輸出繞組。
6.102 額定輸出不應超過100VA。
6.103 額定電源頻率和內部工作頻率不應超過500Hz。
6.104 額定電源電壓不應超過交流250V。
通過檢査標志來檢驗是否符合6.101～6.104的要求。
7 分類
7.2 該條用下列內容代替：
按短路保護或非正常使用保護分類：
——固有耐短路變壓器；
——非固有耐短路變壓器；
——無危害式變壓器。
7.4 該條用下列內容代替：
按移動方式分類：
——固定式變壓器。
7.5 該條用下列內容代替：
按工作方式分類：
——短時工作循環；
——間歇工作循環。
注：照明用的負載可以連續施加。
該章增加下列條款：
7.101 按安裝方式分類：
——安裝在配電裝置內；
——安裝在電聲信號裝置（電鈴、電鐘、蜂鳴器等）內；
——安裝在出線盒或出線箱上；
——嵌入安裝；
——表面安裝。
8 標志和其他信息
8.1 h）用下列內容代替：
變壓器應標有8.11所示的圖形符號之一；

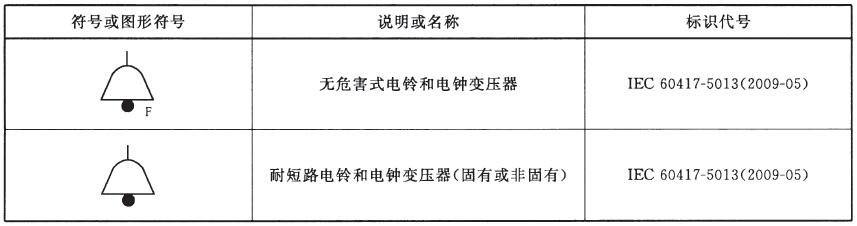

8.11 該條增加下列內容：
9 電擊防護
9.101 當將導線接至輸出端子時，應防止偶然接觸輸入電路中的繞組和危險帶電零部件。
通過檢查和使用GB 19212.1-2016中圖2所示的標準試驗指來檢驗是否合格。試驗指應不可能觸及輸入電路中的繞組或危險帶電零部件。
10 輸入電壓設定值的改變
10 輸入電壓設定值的改變
GB 19212.1-2016的該章適用。
11 負載輸出電壓和輸出電流
11.1 該條用下列內容代替：
當變壓器接到額定電源頻率的額定電源電壓，并用一個能在額定輸出電壓和額定功率因數（對交流電流）下產生額定輸出的阻抗作負載，其輸出電壓值與額定值相差不應大于：
a)對具有一個額定輸出電壓的固有耐短路變壓器的輸出電壓，15％；
b)對具有多個額定輸出電壓的固有耐短路變壓器的最高輸出電壓，15％；
c)對具有多個額定輸出電壓的固有耐短路變壓器的其他輸出電壓，20％；
d)對其他變壓器的輸出電壓，15％。
將變壓器接到額定電源頻率的額定電源電壓，并用一個能在額定輸出電壓和額定功率因數下產生額定輸出的阻抗作負載，2min后，通過測量輸出電壓來檢驗是否合格。
對具有多個額定電源電壓的變壓器，本要求適用于每一個額定電源電壓。
對具有多個輸出繞組的變壓器，除非另有規定，每一個繞組應同時施加負載。
12 空載輸出電壓
12.101 空載輸出電壓不應超過交流33V或無紋波直流46V。此輸出電壓限值也適用于不預定互相連接，但呈串聯連接的獨立輸出繞組。
12.102 空載輸出電壓和負載輸出電壓相差不應過大。
按本條測得的空載輸出電壓與在第11章試驗期間測得的負載輸出電壓的差值，當表示為后者電壓的百分?jǐn)?shù)時，不應超過100％。
注：該比值定義如下：
式中：U空載是空載輸出電壓，U負載是負載輸出電壓。
是否滿足12.101和12.102的要求，應通過在環境溫度下將變壓器接到額定頻率的額定電源電壓，測量空載輸出電壓來檢驗。
13 短路電壓
13 短路電壓
GB 19212.1-2016的該章適用。
14 發熱
14.1 用下列內容代替第二段：
在下列條件下測量溫度。
用下列內容代替第十段：
變壓器接到額定電源電壓，并用一個能在額定輸出電壓以及在額定功率因數（對交流電流）下能產生額定輸出的阻抗Z作負載。在1min后測量輸出電流值。然后將電源電壓升高10％，并調整輸出阻抗使得新的阻抗Z＇產生的輸出電流與之前的測量值相同。變壓器承受20次循環試驗，每次循環包括帶阻抗Z＇運行1min和5倍阻抗Z＇運行5min。在最后一個循環測量溫升。
該章增加下列內容：
表1中，對“外部外殼”增加下列腳注“f”：
f 按14.1安裝的變壓器的外殼只包括標準試驗指能觸及的那些部件。
表1中，對“支撐件”增加下列腳注“g”：
g 支撐件包括黑色涂層膠合板支撐件的任何部位，但不包括安裝系統的任何金屬部件（橫梁、出線盒等）。
15 短路和過載保護
15.101 當變壓器接到1.1倍額定電源電壓，在短路后5s測量的最大短路輸出電流不應超過10A。
16 機械強度
16.2 該條用下列內容代替：
沖擊錘應有沖擊能量為(0.2±0.05)J。
17 防止灰塵、固體異物和潮濕有害進入的防護
17 防止灰塵、固體異物和潮濕有害進入的防護
GB 19212.1-2016的該章適用。
18 絕緣電阻、介電強度和漏電流
18 絕緣電阻、介電強度和漏電流
GB 19212.1-2016的該章適用。
19 結構
19.101 輸出電路和保護接地間應無連接。但對配套用變壓器，當相關的設備標準允許時除外。
19.102 輸出電路和殼體間應無連接。但對配套用變壓器，當相關的設備標準允許時除外。
通過檢査來檢驗是否合格。
19.103 供外部接線用的輸入和輸出端子應這樣布置，使得在輸入和輸出端子上導體接入點間的測量距離不應小于25mm。如果用隔板來保證此距離，則應跨過和繞過隔板進行測量，隔板應用絕緣材料制作并永久固定到變壓器上。
通過檢査和測量來檢驗是否合格，不考慮中間導電零部件。
20 元器件
20.4 如果變壓器采用內裝斷開輸入繞組電源的開關，則此開關可以是單極微間隙結構，并且可以斷開任何一個極。
21 內部布線
21 內部布線
GB 19212.1-2016的該章適用。
22 電源連接和其他外部軟電纜或軟線
22.3 用下列內容代替該條款第一段：
內裝式變壓器可以設計成在變壓器裝入內裝式安裝盒以前，外部導線已經與端子連接好的結構。
該條用下列內容代替：
22.5 變壓器的電源軟線不應輕于輕型聚氯乙烯護套軟線（型號60227 IEC 53）或普通強度橡套軟線（型號60245 IEC 53）。
23 外部導線接線端子
23 外部導線接線端子
GB 19212.1-2016的該章適用。
24 保護接地裝置
24 保護接地裝置
GB 19212.1-2016的該章適用。
25 螺釘和連接
25.3 該條增加下列內容：
此要求不適用于額定輸出不超過12VA的變壓器電氣連接件，但其輸出電路上的保護接地連接件除外。
26 爬電距離、電氣間隙和貫通絕緣距離
26 爬電距離、電氣間隙和貫通絕緣距離
GB 19212.1-2016的該章適用。
27 耐熱、耐燃和耐電痕化
27 耐熱、耐燃和耐電痕化
GB 19212.1-2016的該章適用。
28 防銹
28 防銹
GB 19212.1-2016的該章適用。
附錄F 作為變壓器裝配部件的手動開關的要求
F.2 該條款增加下列內容：
在F.2的第1段后面增加第三個破折號：
——7.1.4.4：工作循環數應該為1000。
附錄
附錄
除下列附錄外，GB 19212.1-2016的附錄適用。
參考文獻
參考文獻
除下列參考文獻外，GB 19212.1-2016的參考文獻適用：
增加下列參考文獻：
[1]GB 19212.17 電源電壓為1100V及以下的變壓器、電抗器、電源裝置和類似產品的安全 第17部分：開關型電源裝置和開關型電源裝置用變壓器的特殊要求和試驗。
