（免費下載）GB/T 14048．8-2016 低壓開關設備和控制設備 第7-2部分：輔助器件 銅導體的保護導體接線端子排
1 基本要求
1.1 范圍
GB 14048的本部分規定了主要用于工業的螺紋型或非螺紋型夾緊件的保護導體接線端子排的要求，具有PE保護功能的接線端子排不大于120mm2(250kcmil)，具有PEN保護功能的接線端子排大于或等于10mm2(AWG 8)。
注：AWG是“美國線規”的縮寫。
kcmil＝1000cmil
1cmil＝1圓密耳＝直徑1密耳的圓面積
1mil＝1/1000英寸。
保護導體接線端子排用于銅導體和安裝支架之間的電氣和機械連接。
本部分適用于額定電壓不超過1000V1)，頻率至1000Hz的交流電路以及不超過1500V的直流電路中連接截面積為0.2mm2～120mm2(AWG 24kcmi1～250kcmil)的預制或非預制圓銅導體的保護導體接線端子排，保護導體接線端子排與GB/T 14048.7-2016規定的接線端子排通常在一起使用。
下列產品可采用本部分作為指南：
——需要在導線上加裝特殊裝置的保護導體接線端子排，如快速連接端頭或繞接連接等；
——借助棱邊或尖端刺穿過絕緣來實現與導線直接接觸的保護導體接線端子排，如絕緣轉移連接等。
在引用GB 14048.1-2012時，本部分用術話“夾緊件”代替“端子”。
1.2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 7251.1-2013 低壓成套開關設備和控制設備 第1部分：總則(IEC 61439-1：2011，IDT)
GB 14048.1-2012 低壓開關設備和控制設備 第1部分：總則(IEC 60947-1：2011，MOD)
GB/T 14048.7-2016 低壓開關設備和控制設備 第7-1部分：輔助器件 銅導體的接線端子排(IEC 60947-7-1：2009，MOD)
GB/T 19334-2003 低壓開關設備和控制設備的尺寸 在成套開關設備和控制設備中作電器機械支承的標準安裝軌(IEC 60715：1981，IDT)
------------------------
1)交流額定電壓1140V的電器可參照本部分執行，有關電器的性能等要求由制造廠和用戶協商確定。
2 定義
2.1 保護導體接線端子塊 protective conductor terminal block
具有一個或多個夾緊件，用于連接保護導體（PE和PEN導體）和（或）多根保護導體（PE和PEN導體）的相互連接并與支架具有電氣連接的組件，可以設計成螺紋型或非螺紋型固定方式。
注1：支架可以是導軌、金屬切割薄板、安裝板等。
注2：保護導體接線端子塊可以是部分絕緣或完全無絕緣，它不要求任何功能絕緣。
注3：本部分出現的接線端子排(terminal blocks)是由多個接線端子塊組合而成。
2.2 部分絕緣的保護導體接線端子塊 partially insulated protective conductor terminal block
僅與其他裝置的導電部件絕緣，而不與支架本身絕緣的組件。
2.3 PEN導體 PEN conductor
具有保護導體和中性導體兩種功能的接地導體。
注：文字縮寫PEN是由保護導體PE和中性導體N（見GB 14048.1-2012中2.1.15）兩符號的組合。
3 分類
3 分類
按以下準則區別不同類型的保護導體接線端子排：
——保護導體接線端子塊安裝到支架上的方法；
——夾緊件的型式：螺紋型夾緊件或非螺紋型夾緊件；
——接入預制（如電纜接片）或非預制導體的能力；
——具有相同或不同夾緊件的接線端子組件；
——每個接線端子組件上的夾緊件數目；
——使用條件；
——PE或PEN功能。
4 特性
4.1 特性概述
GB/T 14048.7-2016中4.1適用。
4.2 保護導體接線端子塊的型式
GB/T 14048.7-2016中4.2適用。
5 產品信息
5.1 標志
保護導體接線端子塊應具有字跡清晰、經久耐用的標志，并標明以下內容：
a)便于識別的制造商名稱或商標；
b)型號，據此可從制造商或其產品目錄中查到有關數據。
5.2 附加資料
適用時，制造商應該在數據手冊、產品目錄中或包裝上規定以下內容：
a)GB/T 14048.8，如果制造商宣布產品符合本部分；
b)額定截面積；
c)額定連接能力，如果不同于表1的規定；
d)使用條件，如果不同于第6章的規定。
如果額定截面積大于或等于10mm2(AWG 8)的保護導體接線端子塊僅用于PE功能，制造商應說明。
注：無標志則說明可用于PEN＋PE兩種功能。
6 正常使用、安裝和運輸條件
6 正常使用、安裝和運輸條件
GB 14048.1-2012中第6章適用。
7 結構要求和性能要求
7.3 電磁兼容性(EMC)
GB/T 14048.7-2016中7.3適用。
8 試驗
8.1 試驗種類
GB/T 14048.7-2016中8.1適用。
8.2 一般要求
GB/T 14048.7-2016中8.2適用。
8.3 驗證機械特性
GB/T 14048.7-2016中8.3適用，但8.3.3.1作以下修改。
8.3.3.1 夾緊件機械強度試驗
GB 14048.1-2012中8.2.4.1和8.2.4.2適用，并補充下列內容。
試驗應在五個保護導體接線端子塊的中心端子塊位置的兩個導體夾緊件上進行，接線端子塊應按制造商說明書的規定（如正常使用）安裝在合適的支架上。
先用制造商規定的具有額定截面積的可連接硬導體，再用制造商規定的最小截面積的連接軟導體（如合適）進行8.4.4的電壓降Ucc驗證試驗后，然后用具有額定截面積的硬導體在接線端子塊上各拆裝五次。
在試驗結束時，保護導體接線端子塊都應通過用制造商規定的具有額定截面積的連接硬導體（之后如合適，用最小截面積的連接軟導體）進行的8.4.4規定的電壓降(Ucc)試驗。
接著，用具有額定截面積的連接硬導體在保護導體接線端子塊上進行電壓降Ucs試驗。
然后，保護導體接線端子塊從其支架上安裝、拆卸各五次。
在試驗結束時，保護導體接線端子塊應通過8.4.4規定的電壓降(Ucs)試驗。
8.5 耐非正常熱和火
GB/T 14048.7-2016中8.5適用。
8.6 驗證EMC性能
GB/T 14048.7-2016中8.6適用。

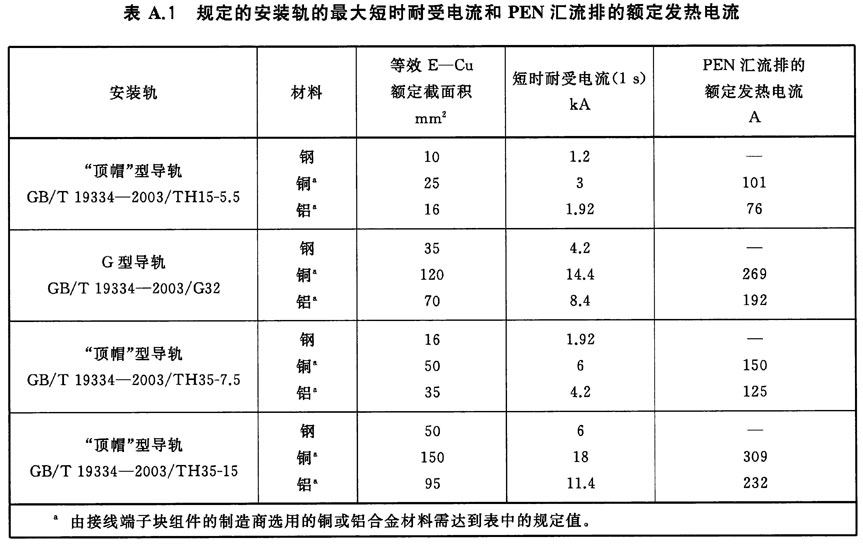

附錄A 規定的安裝軌的最大短時耐受電流和PEN匯流排的額定發熱電流
附錄A
（規范性附錄）
規定的安裝軌的最大短時耐受電流和PEN匯流排的額定發熱電流
