（免費下載）GB/T 16896.2-2016 高電壓和大電流試驗測量用儀器和軟件 第2部分：對沖擊電壓和沖擊電流試驗用軟件的要求
1 范 圍
1 范 圍
對滿足GB／T 16927.1-2011、GB／T 16927.2-2013、GB／T 16927.3-2010和GB／T 16927.4-2014所規定的測量不確定度和程序的軟件，GB／T 16896的本部分規定了沖擊電壓和沖擊電流試驗波形和標準值。
本部分適用于計算沖擊試驗中記錄到的沖擊電壓和沖擊電流參數的軟件。
本部分不適用于具有無法接受外部輸入數據的內置固件的硬件。
本部分包括：
——確定必要的試驗以表明軟件的性能符合相關國家標準的要求；
——定義與數字處理有關的術語；
——規定標準沖擊波的標準值和可接受的限值；
——規定性能記錄的要求；
——規定評估測量不確定度軟件分量的方法。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 16896.1-2005 高電壓沖擊測量?jī)x器和軟件 第1部分：對儀器的要求(IEC 61083-1：2001，MOD)
GB／T 16927.1-2011 高電壓試驗技術 第1部分：一般定義及試驗要求(IEC 60060-1：2010，MOD)
GB／T 16927.2-2013 高電壓試驗技術 第2部分：測量系統(IEC 60060-2：2010，MOD)
GB／T 16927.3-2010 高電壓試驗技術 第3部分：現場試驗的定義及要求(IEC 60060-3：2006，MOD)
GB／T 16927.4-2014 高電壓和大電流試驗技術 第4部分：試驗電流和測量系統的定義和要求(IEC 62475：2010，MOD)
JJF 1059.1-2012 測量不確定度評定與表示
3 術語和定義
3.1
原始數據 raw data
數字記錄儀將模擬信號轉化為數碼形式時采集并量化信息的原始記錄，它可能已校正了偏置或乘了刻度因數。
3.2
處理后數據 processed data
原始數據通過任何處理(偏置校正和／或與固定的刻度因數相乘除外)后獲得的數據。
3.3
內部噪聲水平 internal noise level
當恒定電壓施加在數字記錄儀的輸入端時，所記錄采樣值的標準偏差。
3.4
標準沖擊 reference impulse
由試驗數據發生器(TDG)提供的波形。
3.5
采樣率(采樣頻率) sampling rate
單位時間內采樣數。
3.6
分辨率(數字化處理中的) resolution(in digital processing)
準確度的量度，通過數字化系統能將兩個信號采樣的大小區分出來。
注：分辨率通常以位數來表示，它是對可能的不同信號水平表達為二進制形式時系統能夠識別的最大數量。
3.7
試驗數據發生器 test data generator；TDG
生成數字化標準數據文件的計算機程序，提供了合成的和記錄的標準沖擊波形。

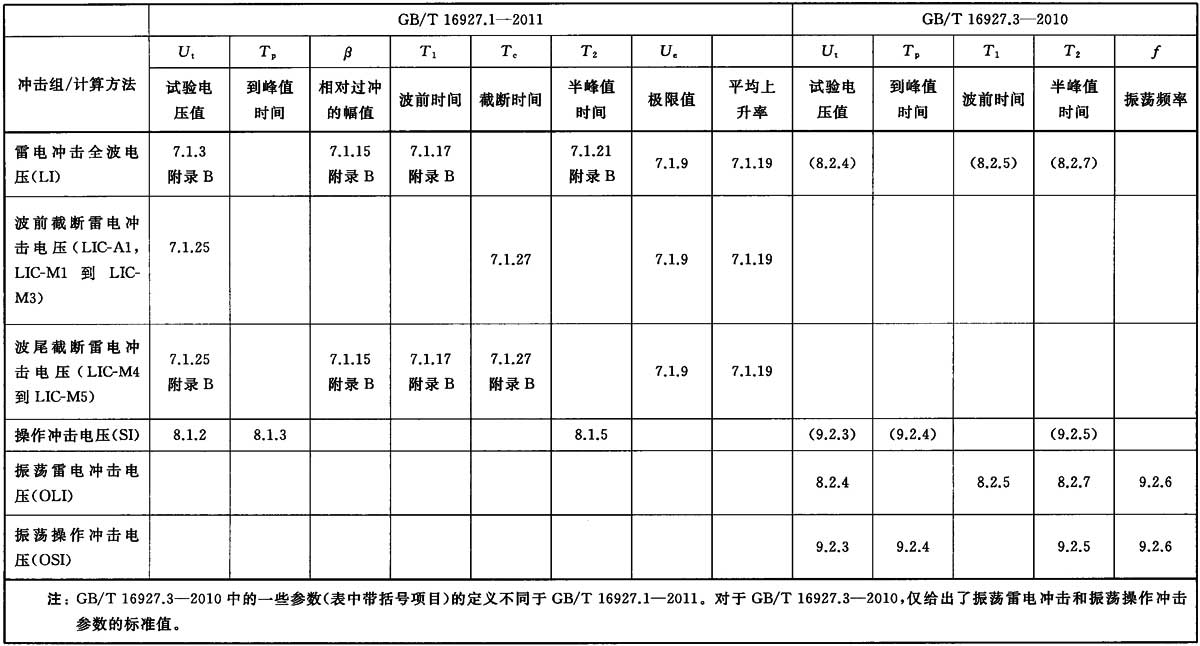

表1 沖擊電壓參數定義對應標準條款

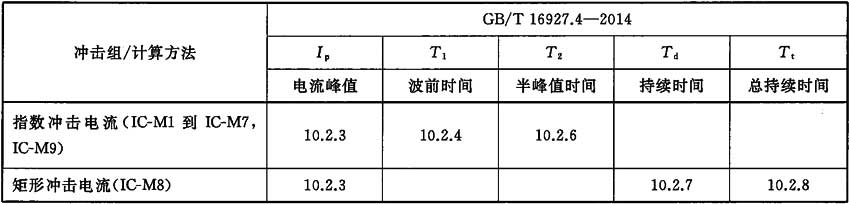

表2 沖擊電流參數定義對應標準條款
4 試驗數據發生器(TDG)
4.1 原則
用被試軟件對試驗數據發生器(TDG)提供的標準沖擊波形進行處理，由處理得到的數據計算出的參數應在附錄A給出的可接受限值內，以驗證被試軟件的性能。
TDG是本部分的組成部分，其編譯代碼適用于Windows1)操作系統，它是一個有內置幫助文件的菜單操作程序。附錄C給出TDG的說明。
4.2 數據格式
由TDG產生的標準數據文件是模擬從用戶的數字記錄儀得到的原始數據。標準數據文件編寫成兩列ASCII碼格式。它們各自的值以秒和伏(或安培)為單位給出。如果被試軟件要求的數據格式或數值范圍與TDG提供的數據格式或數值范圍不對應，應使用適當?shù)淖儞Q程序。
注：本部分不適用于不能直接或以變換的方式讀出TDG標準沖擊波形的軟件。
1)Windows是微軟公司產品的商標名稱。給出此信息是為了標準使用者的便利，并不包含對此產品的認可。如果能夠表明有相同的結果也可以使用等效的產品。
5 標準沖擊參數值和可接受限值
5 標準沖擊參數值和可接受限值
經過多個實驗室的多輪試驗，各實驗室依據表1和表2獨立計算出標準沖擊波形的參數值。試驗的統計平均值取為參數的標準值。
為了使用方便，本部分已經給出了可接受限值。
標準沖擊波形的參數值見表A.1～表A.6。
6 軟件測試
6.1 概述
TDG提供數據文件模擬數字記錄儀的輸出，來測試用于確定GB／T 16927.1-2011、GB／T 16927.3-2010和GB／T 16927.4-2014所規定的沖擊參數的被試軟件。這些標準的相關條款見表1和表2。
按照沖擊類型，TDG將沖擊波形分為6組：
——LI：雷電沖擊全波；
——LIC：雷電沖擊截波；
——SI：操作沖擊波；
——IC：沖擊電流波；
——OLI：振蕩雷電沖擊波；
——OSI：振蕩操作沖擊波。
6.2 性能測試
通過計算所選組(如LI組)的所有標準沖擊波形來進行一種算法的性能測試。
應對每種計算方法以及與應用相關的每組波形的采樣率、分辨率和噪聲水平進行性能測試。
在試驗中實際使用的計算方法與依據本標準驗證的算法(其結果也被記入性能記錄中)一致性的證明依據應作為性能記錄的一部分。
可以對表1和表2所列沖擊組的一種、多種或者所有的計算方法進行性能測試。
TDG的設置應選擇與使用該軟件的數字記錄儀(或多臺記錄儀)的設置相匹配，包括采樣率、分辨率和內部噪聲水平的選擇。由此產生的TDG記錄，模擬了數字記錄儀記錄時所選擇的標準沖擊波輸出。標準沖擊波形在附錄A中給出。
用戶選擇的用來評估算法的每個標準沖擊波由TDG產生，并作為軟件的輸入替代數字記錄儀的實際輸出。測試時，由軟件確定的參數值與附錄A中給出的可接受限值進行比較。如果被試軟件對某一組所有沖擊計算的參數值在該組規定的可接受限值范圍內，則可判斷被試軟件通過該組測試。
6.3 GB／T 16927.2-2013和／或GB／T 16927.4-2014中軟件的不確定度分量
依據GB／T 16927.2-2013和／或GB／T 16927.4-2014標準進行不確定度計算時，應包括來自所采用軟件的不確定度分量，由附錄A相關參數的可接受限值來獲得。對于某個參數的軟件標準不確定度分量，可按B類不確定度，通過如下簡化方法從附錄A所示的相關波形(i＝1…n)的可接受限值半寬的最大值計算獲得：
這些標準不確定度分量列在表3中。
關于術語和定義見GB／T 16927.2-2013或GB／T 16927.4-2014，尤其是兩個標準的3.6、4.6、5.9和附錄A。符號uB7中B7與這兩個標準中編號一致(5.2.1.3～5.9)。
根據本部分被測參數的可接受范圍是附錄A中給出的標準值加上／減去其可接受限值。
當用軟件來計算不同類型的沖擊波形時(見表1和表2)，每個類型可能有不同的標準不確定度。如果計算的標準不確定度過大，可以使用附錄B給出的替代方法或者用符合JJF 1059.1-2012的方法進行計算。

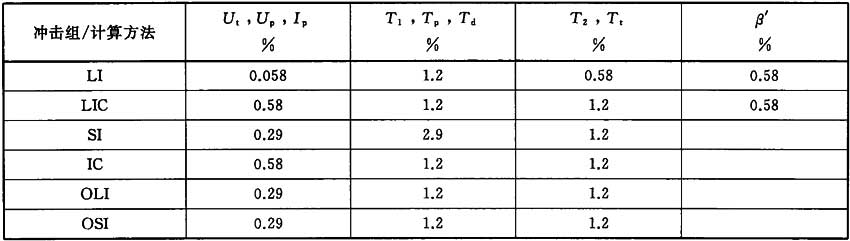

表3 采用簡化程序時總不確定度中的軟件標準不確定度分量
7 軟件性能記錄
7 軟件性能記錄
應在測量系統的性能記錄中給出驗證軟件有效的計算方法(見GB／T 16896.1-2005、GB／T 16927.2-2013和GB／T 16927.4-2014)。
性能記錄應包括：
——TDG的版本號及其相關設置；
——被試軟件的名稱、版本號及發布日期；
——軟件測試時所采用的算法類型；
——軟件測試和通過測試的參數清單。
附錄A TDG沖擊波形參數的標準值及其可接受的限值
附錄A TDG沖擊波形參數的標準值及其可接受的限值

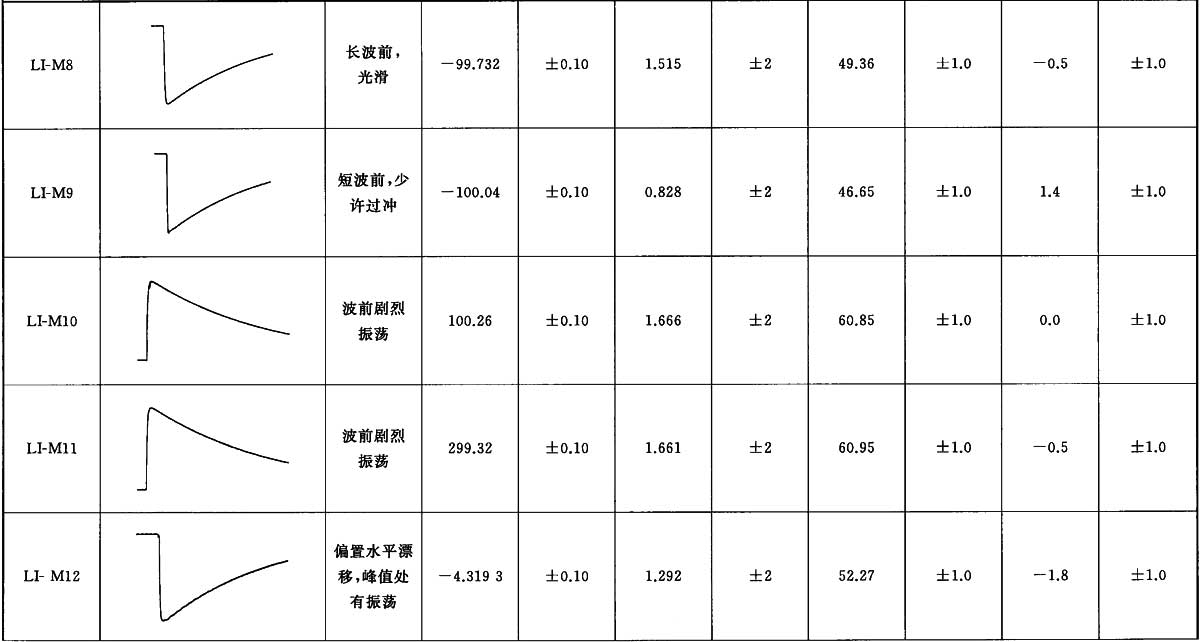

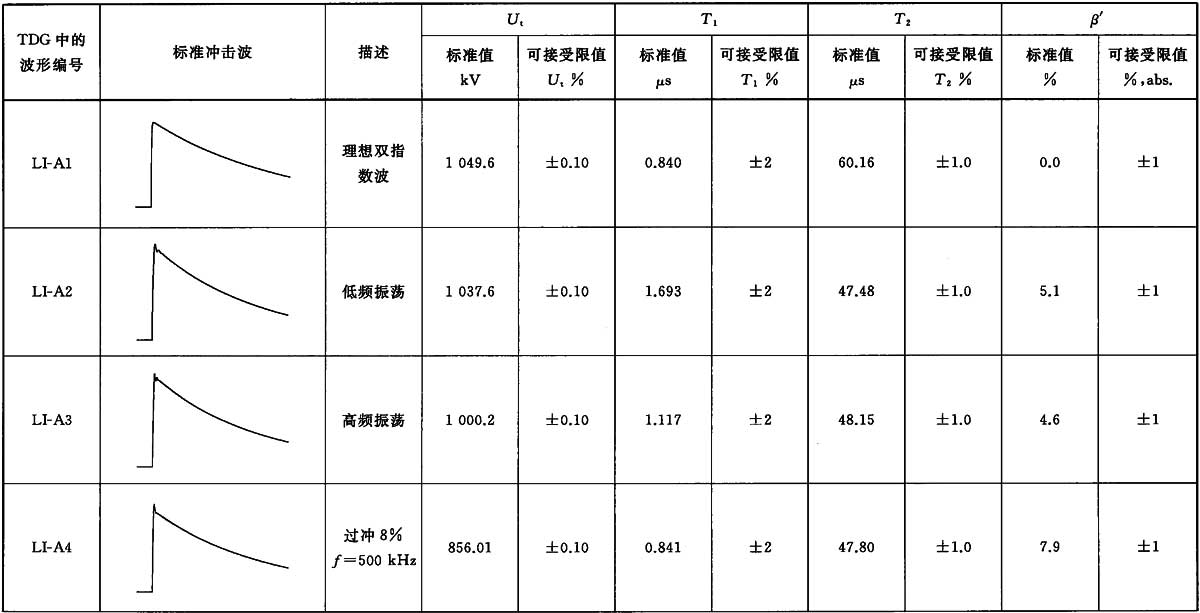

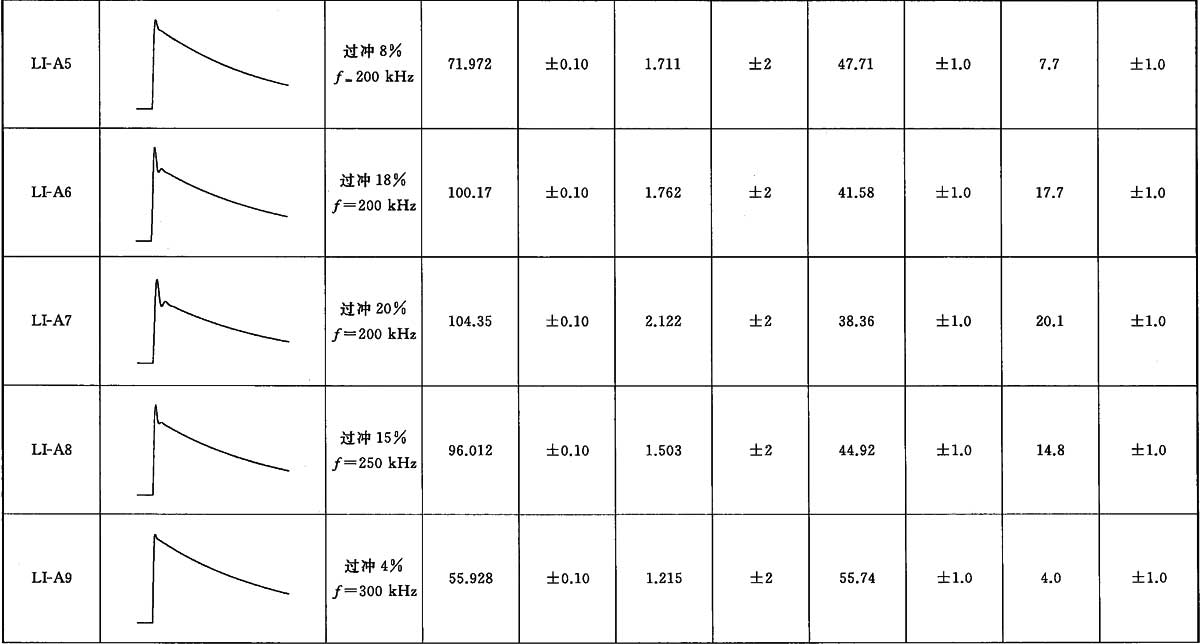

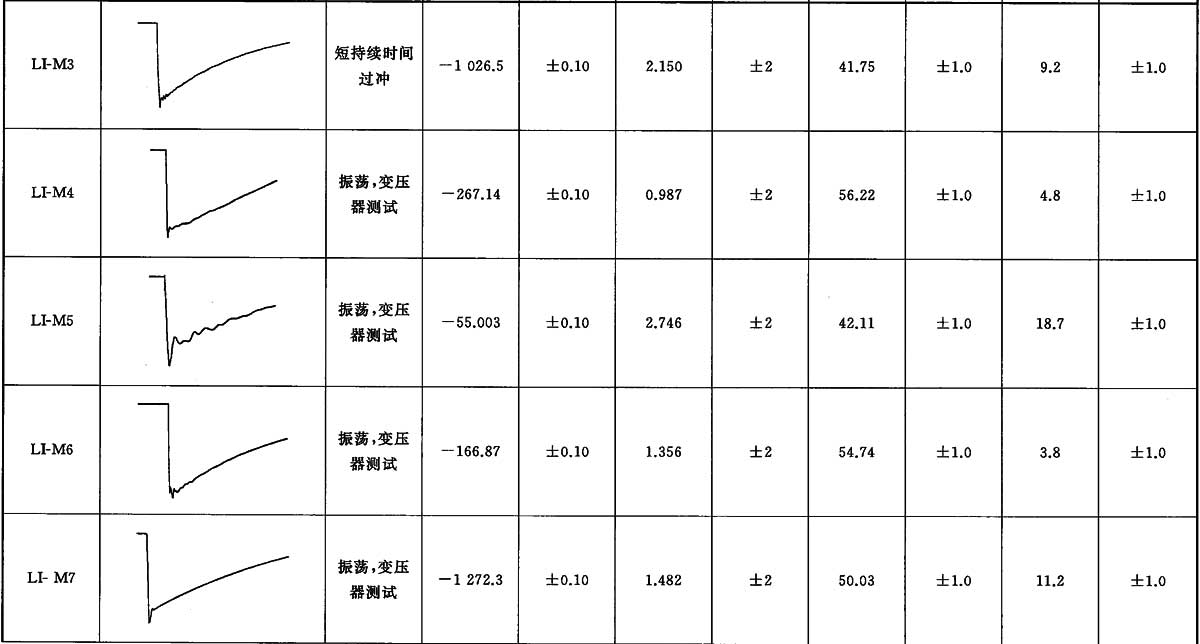

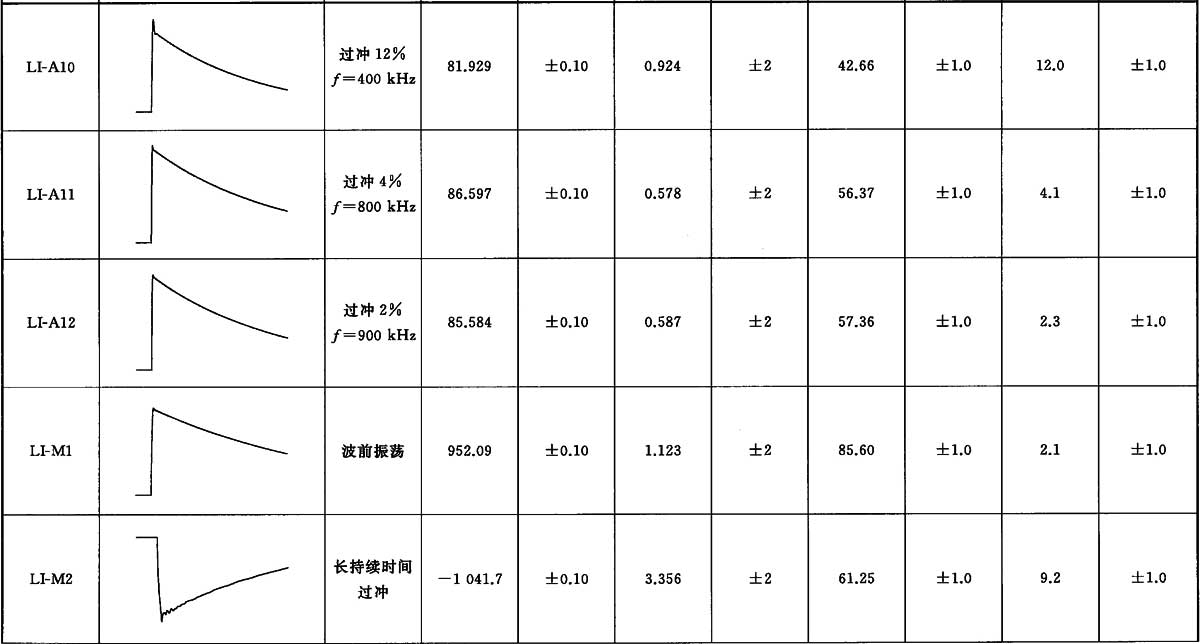

表A.1 雷電沖擊全波(LI)參數的標準值及其可接受的限值

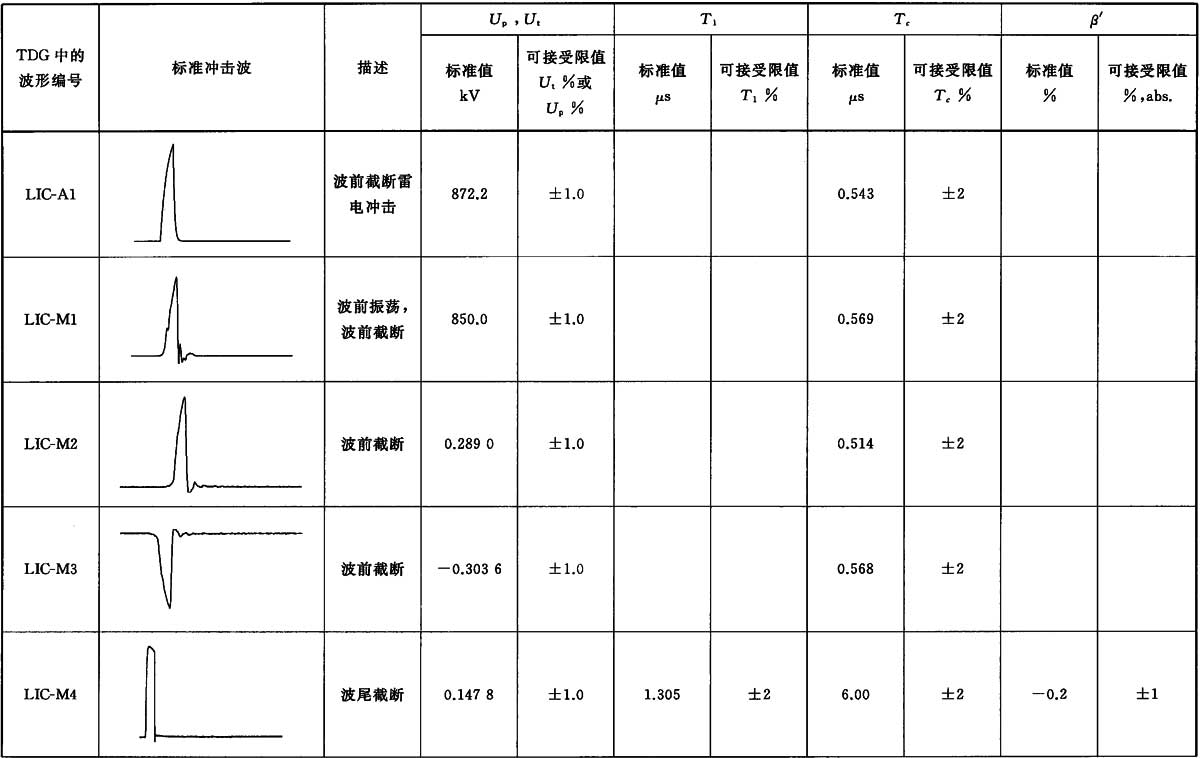

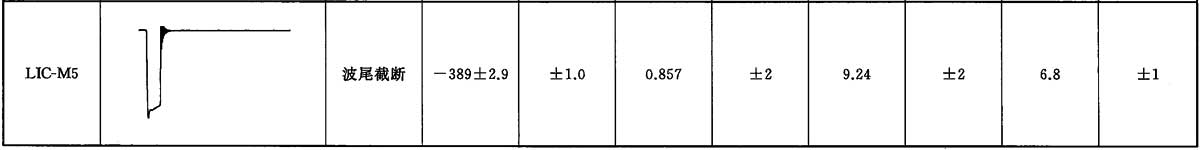

表A.2 雷電沖擊截波(LIC)的標準值及其可接受的限值

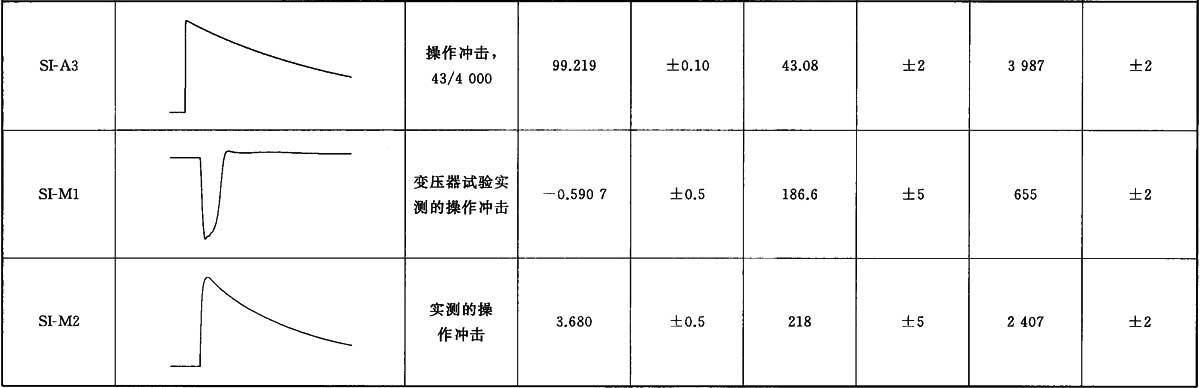

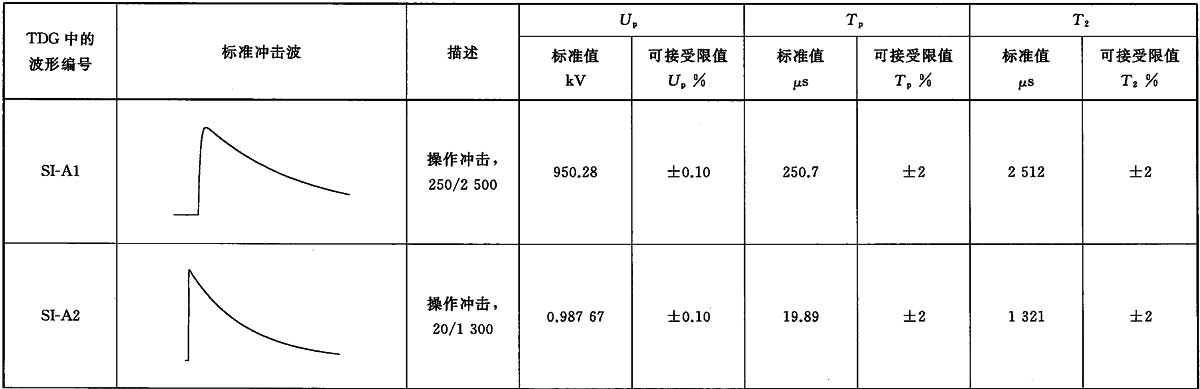

表A.3 操作沖擊波(SI)參數的標準值及其可接受的限值

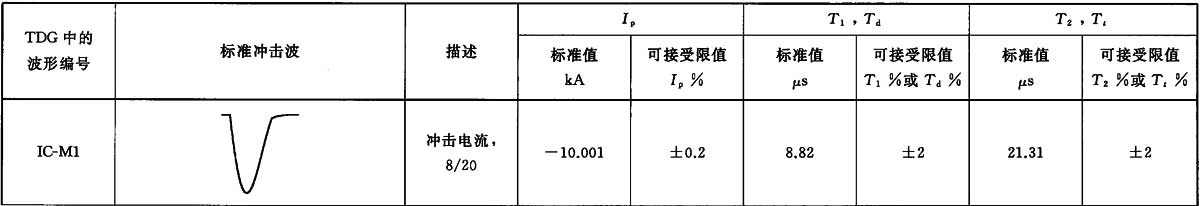

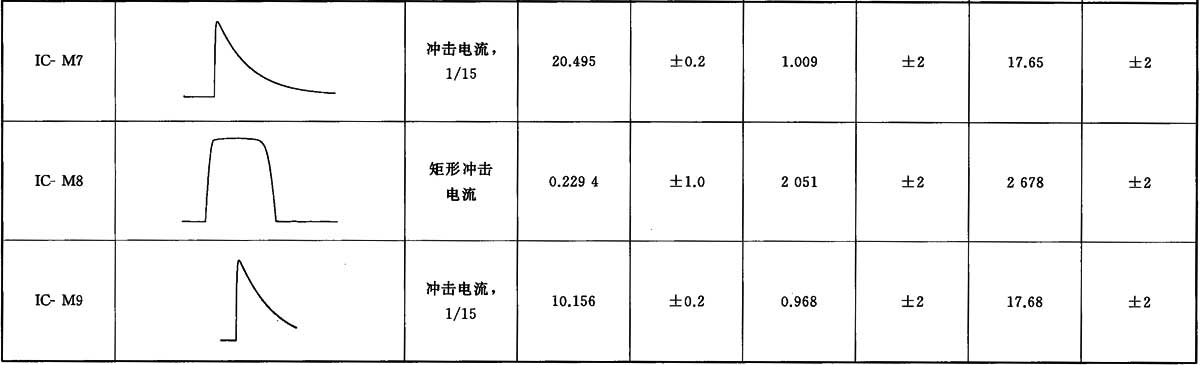

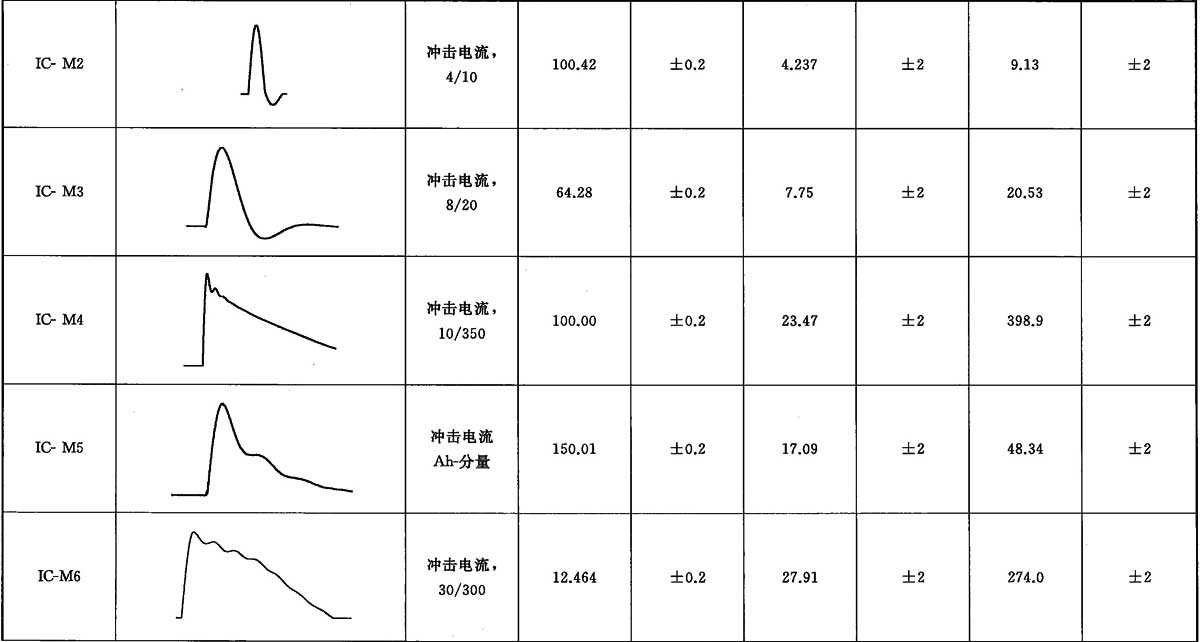

表A.4 沖擊電流波(IC)參數的標準值及其可接受的限值

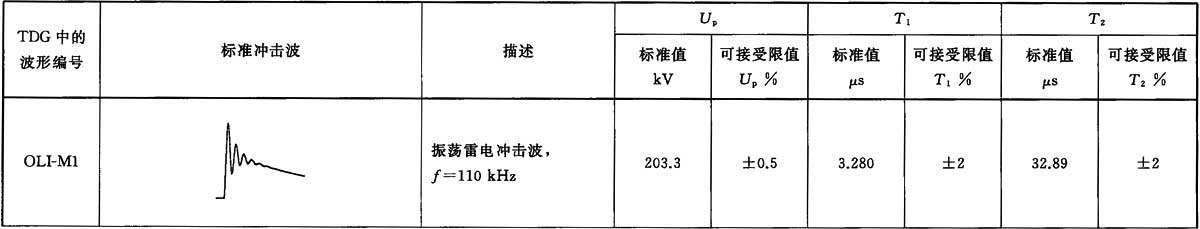

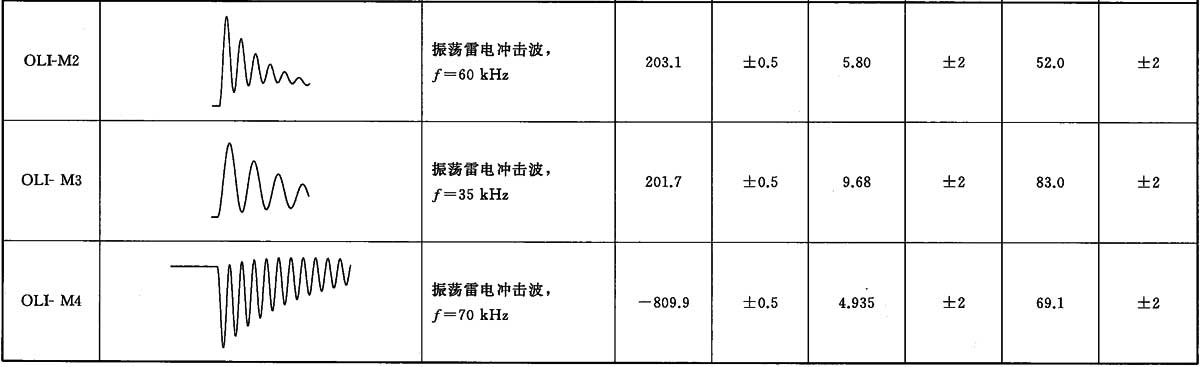

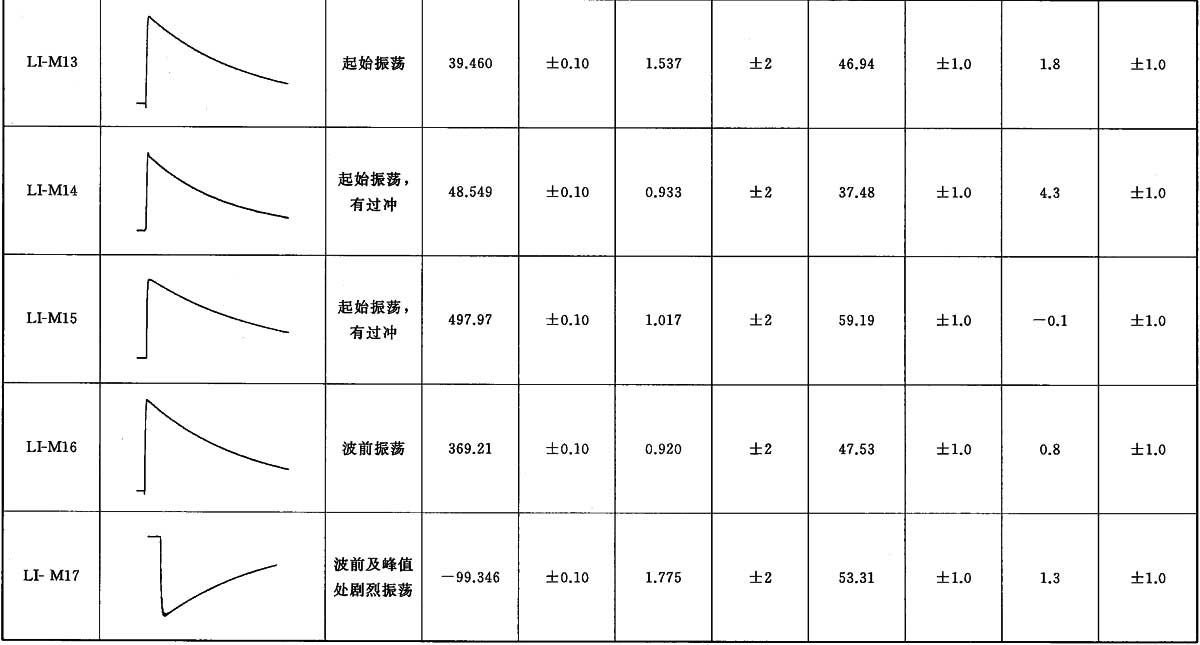

表A.5 振蕩雷電沖擊波(OLI)參數的標準值及其可接受的限值

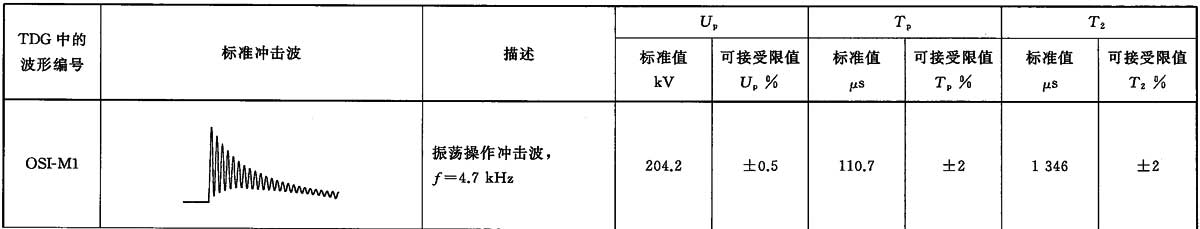

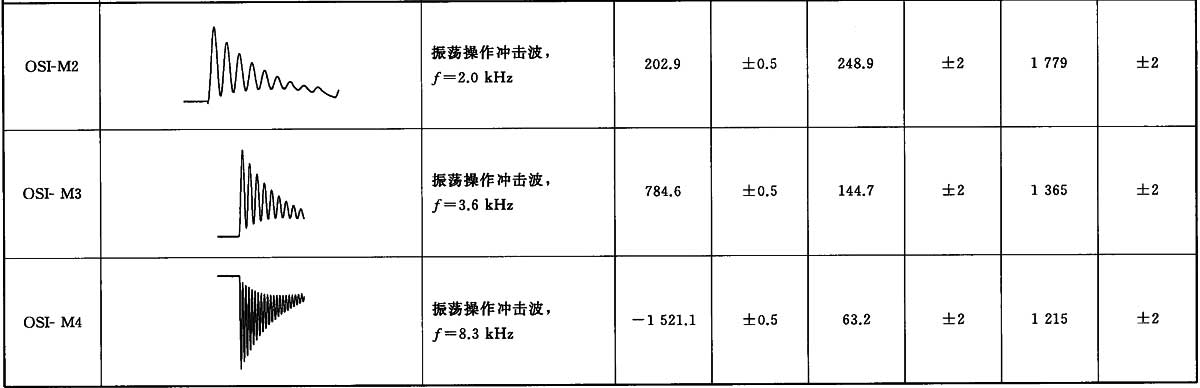

表A.6 振蕩操作沖擊(OSI)參數的標準值及其可接受的限值
附錄B 不確定度計算的替代方法
B.1 標準值的不確定度

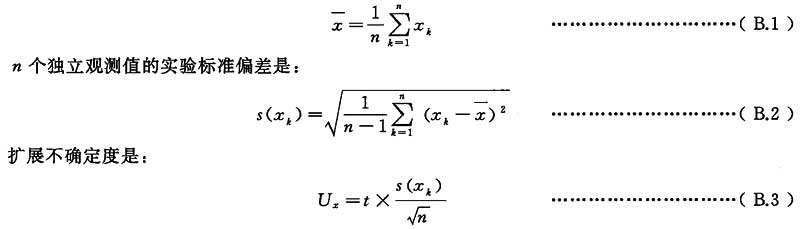

表B.1～表B.6給出了計算過程。參數的標準值是這個參數n個獨立實驗室計算值的平均值x：
其中t分布上的因數置信因數水平為95％(k＝2)。
注：超過總體樣本標準偏差3倍的樣本，不包括在平均值x及其擴展不確定度Ux的計算中。
計算的標準不確定度應低于表A.1～表A.6給出的可接受限值，高于估算的標準不確定度；另一方面，表A.1～表A.6給出的可接受限值在計算標準不確定度和GB／T 16927.2-2013和GB／T 16927.4-2014為系統設定的總不確定度之間。
B.2 軟件不確定度分量的計算

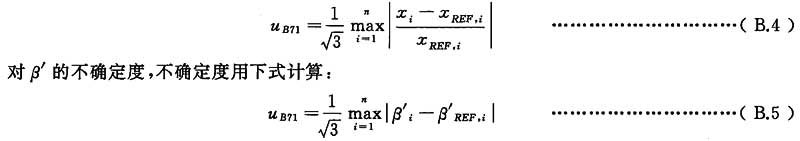

作為6.3的替代方法，可用參數的標準值xREF和被試軟件的計算值之間的差值來計算不確定度。

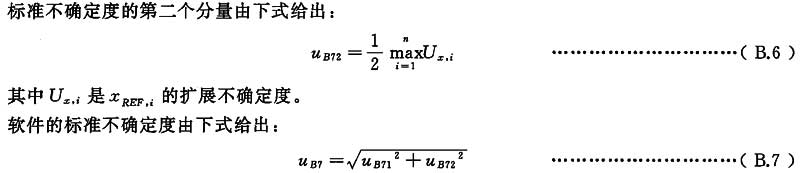

在關于描述的軟件的算法被試軟件在識別對n個波形計算后，用計算觀察到值的與標準值的最大差值來計算不同可以用來獲得標準不確定度的第一個分量：
此外，應考慮標準值的不確定度。為此，在表B.1～表B.6中列出了確定每個標準值的平均值、擴展不確定度(Ux)及觀察到的次數n。在表中，擴展不確定度給出的置信水平為95％(k＝2)。
附錄C 試驗數據發生器(TDG)程序的說明
C.1 TDG程序概述
TDG程序是給用于確定沖擊波形參數(GB／T 16927.1-2011、GB／T 16927.3-2010、GB／T 16927.4-2014)的被試軟件提供數據組(相應標準暫態數字記錄儀的輸出文件)的軟件程序。
這種綜合的試驗數據發生器包括一些綜合沖擊波形以及數字記錄波形庫。每個波形可以作為ASCII文件輸出，并作為評價軟件的沖擊波形輸入與一個給定的數字儀器結合來驗證軟件參數計算的不確定度。
為提供與數字記錄儀性能匹配的試驗數據輸入，設定的參數應模擬數字記錄儀的參數，包括有效的分辨率和采樣率。本軟件的處理所得的GB／T 16927.1-2011中定義的參數與本部分給出的參考值比較以確定評估算法的不確定度。
程序打開兩個窗口，設置窗口：數字化儀參數和波形參數輸入，圖形窗口：顯示波形。隨著數字記錄儀和波形設置的改變，結果會在圖形窗口更新。模擬數據文件以文本文件輸出，同時作為驗證分析軟件的輸入文件。
