（免費下載）GB 51204-2016 建筑電氣工程電磁兼容技術規范
1 總 則
1.0.1 為規范建筑電氣工程電磁兼容的設計、施工、檢測及驗收，保證建筑物電氣設施的運行穩定與安全可靠，確保建筑電氣工程的電磁環境符合人體健康標準要求，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的民用建筑和一般工業建筑的電氣工程電磁兼容的設計、施工、檢測及驗收。
1.0.3 建筑電磁兼容電氣工程應選用符合國家現行標準的電氣和電子設備，嚴禁使用國家淘汰的產品。
1.0.4 建筑電氣工程電磁兼容的設計、施工、檢測及驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 電磁環境 electromagnetic environment
存在于給定場所的電磁現象的總和。
2.0.2 電磁功率密度 electromagnetic power density
穿過與電磁波的能量傳播方向垂直的面元的功率除以該面元的面積。
2.0.3 等效輻射功率 equivalent radiation power
頻率在1000MHz以下，等效輻射功率等于發射機標稱功率與對半波天線而言的天線增益(倍數)的乘積。頻率在1000MHz以上，等效輻射功率等于發射機標稱功率與對全向天線而言的天線增益(倍數)的乘積。
2.0.4 公眾曝露 public exposure
公眾所受的全部電場、磁場、電磁場照射，不包括職業照射和醫療照射。
2.0.5 電磁騷擾 electromagnetic disturbance(EMD)
引起裝置、設備或系統性能降低或?qū)ι锱c非生物產生不良影響的電磁現象。
2.0.6 電磁干擾 electromagnetic interference(EMI)
由電磁騷擾引起的設備、傳輸通道或系統性能下降的電磁現象。
2.0.7 電磁敏感度 electromagnetic susceptibility(EMS)
電磁干擾電平的度量，反映電磁對設備、系統性能造成劣化的程度。
2.0.8 電磁兼容性 electromagnetic compatibility(EMC)
設備或系統在其電磁環境中能正常工作，且不會對該環境中的其他物體構成不能承受的電磁騷擾的性能。
2.0.9 電磁輻射 (electromagnetic)radiation
電場和磁場的交互變化產生電磁波，并向空間發射或泄漏的現象。
2.0.10 電涌保護器 surge protective device(SPD)
用于限制瞬態過電壓和分泄電涌電流的器件，至少應包含一個非線性電壓限制元件。
2.0.11 基波(分量) fundamental(component)
一個周期量的傅里葉級數的一次分量。
2.0.12 諧波(分量) harmonic(component)
一個周期量的傅里葉級數中次數高于1的整數倍分量。
2.0.13 間諧波 inter-harmonics
頻率為基波頻率的非整數倍的諧波。
2.0.14 諧波次數 harmonic number
諧波頻率與基波頻率的整數比。
2.0.15 諧波含有率 harmonic ratio
交變量中含有的第n次諧波分量的有效值與基波分量的有效值之比。
2.0.16 總諧波畸變率 total harmonic distortion ratio(THD)
指定諧波次數以下的各次諧波分量總有效值與基波有效值之比。
2.0.17 高次諧波加權畸變率 partial weighting harmonic distortion factor(PWHD)
14次及以上高次諧波有效值與基波有效值之比，用諧波次數n來加權。
2.0.18 諧波源 harmonic source
向電網注入諧波電流或在電網中產生諧波電壓的電氣設備。
2.0.19 短時諧波 short-time harmonic
沖擊持續的時間不超過2s，且兩次沖擊之間的間隔時間不少于30s的電流所含有的諧波及其引起的諧波電壓。
2.0.20 波動諧波 fluctuating harmonic
介于準穩態諧波(緩慢變化的諧波)和短時諧波之間，時大時小、較快變化的中間狀態諧波。
2.0.21 電源騷擾 mains-borne disturbance
經由供電電源線傳輸?shù)窖b置上的電磁騷擾。
2.0.22 騷擾限值 limit of disturbance
對應于規定測量方法的最大許可電磁騷擾電平。
2.0.23 干擾限值 limit of interference
導致裝置、設備或系統性能降低的電磁騷擾的最大允許值。
2.0.24 (騷擾源的)發射限值 emission limit(from a distur-bing source)
規定的電磁騷擾源的最大發射電平。
2.0.25 干擾抑制 interference suppression
削弱或消除電磁干擾的措施。
2.0.26 電磁屏蔽 electromagnetic screen
用導電或?qū)Т挪牧蠝p少電磁場向指定區域穿透的屏蔽。
2.0.27 傳導騷擾 conducted disturbance
通過導體傳遞能量的電磁騷擾。
2.0.28 輻射騷擾 radiated disturbance
以電磁波的形式通過空間傳播能量的電磁騷擾。
2.0.29 供電系統阻抗 supply system impedance
從公共耦合點看進去的供電系統的阻抗。
2.0.30 供電連接阻抗 service connection impedance
從公共耦合點到計量點用戶側之間的連接阻抗。
2.0.31 公共連接點 point of common coupling(PCC)
電力系統中一個以上用戶的連接處。
2.0.32 電壓波動 voltage fluctuation
電壓均方根值一系列的變動或連續的改變。
2.0.33 短路容量 short-circuit power
根據系統標稱電壓和公共連接點阻抗計算的三相短路功率值，也稱短路功率。
2.0.34 設備額定視在功率 rated apparent power
根據設備部分額定線電流有效值Iequ和額定相電壓Up或額定線電壓U1計算的功率值。
2.0.35 短路功率比 short-circuit ration
系統短路容量與設備容量的比值。
對于單相設備 Rsce＝Ssc／(3Sequ)
對于相間設備 Rsce＝Ssc／(2Sequ)
對于三相設備 Rsce＝Ssc／Sequ
2.0.36 電抗率 reactance ratio
電抗器的感抗與串聯電容器的容抗之比。
2.0.37 對稱控制 symmetrical control(single phase)
由設計成在交流電壓或電流的正負半周按相同方式工作的裝置所進行的控制。
2.0.38 無源濾波器 passive filter
利用電感、電容和電阻的組合設計構成的濾波電路，又稱LC濾波器。
2.0.39 有源濾波器 active power filter(APF)
含有電壓源或電流源等有源部件的濾波器。
2.0.40 諧波濾除率 harmonic filtering ratio
裝置接入后，已被濾除的第n次諧波電流的方均根值與裝置接入前的第n次諧波電流的方均根值之比。
2.0.41 總諧波濾除率 total harmonic filtering ratio
裝置接入后，已被濾除的各次諧波電流的方均根值與裝置接入前各次諧波電流的方均根值之比。
2.0.42 (有源濾波器)響應時間 response time
有源濾波器處于穩態工作情況下，在其規定工作范圍內，從突然投入負載諧波(或無功)電流開始至總諧波濾除率達到技術指標要求的時間。
2.0.43 電壓暫降(電壓驟降，電壓凹陷) voltage dip
供電系統中某點的工頻電壓均方根值突然下降至額定值的10％～90％，并在隨后的10ms～1min的短暫持續期后恢復正常的現象。
2.0.44 靜電放電 electrostatic discharge(ESD)
具有不同靜電電位的物體，直接接觸或靜電場感應引起的靜電電荷轉移。包括電暈放電、火花放電、刷形放電和沿面放電四種類型。
2.0.45 防靜電環境 environment of anti-electrostatic discharge
防止各類靜電危害的給定環境。
2.0.46 靜電電位 inner electrostatic potential
給定區域環境內，任一物體對大地以及任意二點之間在任何時間之內的靜電電位。
2.0.47 靜電放電接地 electro-static discharge earthing
給定的防靜電場所，為防止靜電放電而配置的電氣連接系統內，被連接到大地的專用點的接地。
2.0.48 靜電屏蔽 static shielding
用來衰減靜電場、減少靜電場效應、抑制由靜電放電形成的騷擾傳播和靜電場感應的措施。
2.0.49 功能接地 functional earthing
系統、裝置或設備中為非電擊防護需要的接地。
2.0.50 表面電阻 surface resistance
物體表面放置的兩電極間所加直流電壓除以流過兩電極間的穩態電流。
2.0.51 表面電阻率 surface resistivity
材料表面層的直流電場強度與材料表面電流線密度之比。
3 電磁環境規劃
4 供配電系統的電磁兼容性設計
5 建筑智能化系統電磁兼容性設計
6 防靜電工程設計
7 電磁屏蔽工程設計
8 接地工程設計
9 工程施工
10 工程檢測
11 工程驗收
附錄A 變壓器K系數和降容系數D的計算方法
A.0.1 變壓器K系數應按下列公式計算：
1 變壓器諧波系數K可按下列公式計算：
式中：K——變壓器諧波系數；
I1——基波電流分量；
In——n次諧波電流分量；
n——諧波次數。
或：
式中：THDi——總電流畸變率。
2 辦公建筑變壓器低壓側電流畸變率和K系數的關系可按下式計算：
經驗公式的置信區間為3.5％＜THDi＜36.7％，也可按圖A.0.1-1估算。
3 醫院醫技樓變壓器低壓側電流畸變率和K系數的關系可按下式計算：
圖A.0.1-1 辦公建筑變壓器低壓側電流畸變率和K系數的關系曲線
經驗公式的置信區間為2.6％＜THDi＜22％，也可按圖A.0.1-2估算。
圖A.0.1-2 醫院醫技樓變壓器低壓側電流畸變率和K系數的關系曲線
A.0.2 變壓器的降容系數D可按下式計算：
式中：D——變壓器降容系數；
K——變壓器諧波系數。
注：1 若配電系統中采取了諧波治理措施，則K值應根據治理后的諧波水平確定。
2 計算變壓器降容系數D時，應考慮變壓器的實際負載情況。當變壓器的實際負載率較低時，其富余容量可用于承受諧波電流所致的額外溫升，此時可適當調高D值，減小降容幅度。
A.0.3 當沒有配電系統諧波電流相關數據時，對于無限大電力系統，可根據非線性負荷所占變壓器的負荷比例，按圖A.0.3中查取降容系數D的近似值。

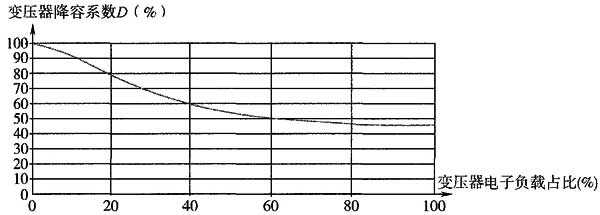

圖A.0.3 諧波源負載占變壓器的負荷比例與變壓器降容系數D的關系曲線
