1 范圍
1 范圍
本標準規定了電源電壓不超過250V交流或直流LED舞臺燈具（以下簡稱燈具）的分類、技術要求、檢驗方法、檢驗規則、標記、包裝、運輸和貯存的要求。
本標準適用于舞臺照明用LED燈具。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2423．1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423．2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423．3-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB/T 2423．5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊
GB/T 2423．10-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc和導則：振動（正弦）
GB/T 2828．1-2012 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB/T 2829-2002 周期檢驗計數抽樣程序及表（適用于對過程穩定性的檢驗）
GB/T 4857．5-1992 包裝 運輸包裝件 跌落試驗方法
GB 7000．1-2015 燈具 第1部分：一般要求與試驗
GB/T 11919-2001 工業用插頭插座和耦合器 第2部分：帶插銷和插套的電器附件的尺寸互換性要求
GB 17625．1 電磁兼容 限值 諧波電流發射限值（設備每相輸入電流≤16A）
GB 17743 電氣照明和類似設備的無線電騷擾特性的限值和測量方法
GB/T 31897．201-2016 燈具性能 第2-1部分：LED燈具特殊要求
IEC 62717：2014 普通照明用LED模塊性能要求(LED modules for general lighting-Performance requirements)
3 術語和定義
3.1 光斑 spot
被照面上的有效照射區域，有明顯分界線的光斑稱為硬光斑；無明顯分界線的光斑稱為柔（軟）光斑。
3.2 有效光斑 effective spot
硬光斑的全部和柔（軟）光斑中照度值不小于最高照度值10％的范圍。
3.3 有效光斑直徑 diameter of effective spot
圓形有效光斑的直徑。
3.4 出光口 exit aperture
燈具的光束出射口。
3.5 光斑角 field angle
有效光斑直徑的兩端與出光口中心點連線所形成的夾角。
3.6 有效光通量 effective luminous flux
有效光斑范圍內的總光通量。
3.7 初始有效光通量 lnitial effective luminous flux
新燈具滿功率工作穩定后測得的有效光通量。
注：新燈具是指未經使用的燈具。
3.8 發光效能 luminous efficacy
燈具有效光通量與燈具輸入功率的比值，單位為流明每瓦(lm/W)。
3.9 初始發光效能 lnitial luminous efficacy
燈具初始有效光通量與燈具輸入功率的比值，單位為流明每瓦(lm/W)。
3.10 光通維持率 lumen maintenance
燈具在工作到規定的某一時刻的有效光通量與初始有效光通量之比，以百分?jǐn)?shù)表示。
3.11 光通維持壽命 lumen maintenance life
LED燈具光通維持率達到70％的時間。
3.12 舞臺聚光燈具（聚光燈） spot light
有明顯光斑邊界的燈具，包括成像燈具和非成像燈具。
3.13 舞臺泛光燈具（泛光燈） flood light
無明顯光斑邊界的燈具。
3.14 舞臺成像燈具（成像燈） profile spotlight
配置切光片或圖案片的聚光燈具。
3.15 主動散熱 active cooling
用外加能量加速LED器件散熱的技術手段。
3.16 光斑射距系數 throw distance multiplier
有效光斑直徑與射距的比值。
3.17 調光脈沖頻率 pulse width modulation (PWM) frequency
調光驅動電路的脈寬調制頻率。
4 分類
4.1 按光束類型分類
按光束類型，燈具分類如下：
a)聚光燈具，包括成像（類）聚光燈和非成像（類）聚光燈；
b)泛光燈具。
4.2 按燈體驅動方式分類
按燈體驅動方式，燈具分類如下：
a)電動燈具；
b)手動燈具。
4.3 按光源顏色分類
按光源顏色，燈具分類如下：
a)白色光源燈具；
b)彩色光源燈具。
4.4 按光源數量分類
按光源數量，燈具分類如下：
a)單個LED（或模組）光源燈具；
b)多個LED（或模組）光源燈具。
5 技術要求
5.1 結構
5.1.1 表面質量
5.1.1.1 燈具上的標記應明顯、清晰、正確，且不易被損壞、移動、卷曲、涂改等。
5.1.2.1 如燈具帶有電源線，其外露的長度不宜小于1.5m。
5.1.4.1 各類光學器件不應有損傷和明顯影響出光質量的瑕疵。
5.2.1 電源適應性
在額定電壓±10％范圍內，燈具應能正常、安全地工作。
5.2.4.1 無線電騷擾特性應符合GB 17743的要求。
5.3.1 初始發光效能
5.3.1.1 手動燈具初始發光效能不應低于表1所列數值；電動燈具初始發光效能不應低于表1所列數值的80％。
5.3.2.1 色溫
標稱色溫與實際相關色溫的偏差不應超過規定的范圍。
a)標稱色溫為3050K白色光源燈具，實測相關色溫值應在3050K±150K以內。
b)標稱色溫為5600K白色光源燈具，實測相關色溫值應在5600K±250K以內。
5.3.3.1 在適用的投射距離下，燈具出射的光斑不應出現明顯的顏色差異。
5.3.5.1 燈具調光過程中光輸出應平滑變化，無閃爍或跳變。
5.5.1 氣候環境適應性
燈具應適宜于可能遭受的氣候環境，并滿足下述a)～c)的規定。
a)高溫負荷試驗、高溫貯存試驗應符合GB/T 2423.2-2008的要求。
b)恒定濕熱試驗應符合GB/T 2423.3試驗Ca的要求。
c)低溫負荷試驗應符合GB/T 2423.1-2008的要求。
5.1.1.2 燈具鍍（涂）層應色澤均勻，附著力良好，不應有露底、龜裂、明顯的流掛、褶皺、滲色和雜質等缺陷。金屬部件不應有銹蝕及機械損傷。
5.1.2 外部接線和接插件
5.1.2.2 電源插頭宜符合GB/T 11919-2001。
5.1.4.2 光學器件材質及其固定件應能承受實際工作溫度，不應產生裂紋、變形、變濁、變色等現象。
5.2 電氣性能
5.2.2 燈具功率
在額定點煙和標稱頻率下最大功率工作時，實際消耗的功率與額定功率的偏差不得大于10％。
5.2.4.2 輸入電流諧波應符合GB 17625.1的要求。
5.3.1.2 燈具說明書上應注明燈具的初始發光效能，實測值不應低于標稱值的90％。
5.3.2 光色特性
5.3.2.2 顯色指數
白色光源燈具，顯色指數應滿足Ra≥85的要求。
5.3.3.2 彩色光源燈具色坐標△u’、△υ’≤0.014；白色光源燈具色坐標△u’、△υ’≤0.007。
5.3.5.2 最低一級的照度宜不大于最高照度的0.01％。
5.5.2 機械環境適應性
燈具應適宜于可能遭受的機械環境，并滿足下述a)和b)的規定。
a)振動試驗（非包裝狀態）應符合GB/T 2423.10-2008的要求。
b)沖擊試驗（非包裝狀態）應符合GB/T 2423.5-1995的要求。
5.1.2.3 燈具控制信號線應采用符合相應控制協議的線纜和接插件。
5.1.3 內部接線
不同用途的接插件，應有避免錯誤接插的措施。
5.2.3 功率因數
在最大功率運行的狀態下，燈具功率因數不應小于0.9。
5.3 光學性能
5.3.2.3 彩色光源主波長
燈具中各彩色光源的主波長實測值與標稱值偏差不應大于5nm。
5.3.3 顏色均勻性
5.3.5.3 燈具的調光曲線宜在2次和3次曲線之間。
5.5.3 跌落環境適應性
跌落試驗應符合GB/T 4857.5-1992的要求。
5.1.4 光學結構
5.2.4 電磁兼容要求
5.3.4 光輸出穩定性要求
燈具在正常使用環境中，要求光輸出穩定時，其波動不應大于5％。
5.4 燈具的控制
控制信號應采用DMX512-A燈光控制數據傳輸協議，可同時采用通用燈光網絡協議，并滿足下列要求：
a)控制信號的端口，應采用符合相應標準的接口；
b)燈具應能準確受控，符合說明書對控制功能的描述；
c)電動燈具應運動平穩，無失步、抖動、撞擊等現象；
d)同型號多燈應能同步控制（運動、色彩、色溫、頻閃、圖案、變焦等）。
5.1.5 遮光結構
燈具應有遮光結構，除規定的出光口出光外，其他任何部位不應出現直射的泄漏光。
5.3.5 調光性能
5.5 環境適應性
5.1.6 運動部件
運動部件應運行平穩，無異常噪聲、抖動或卡頓現象。
5.6 噪聲
室內使用的燈具應符合以下要求：
a)電動燈具：工作狀態時的最大噪聲不應大于60dB(A)。
b)帶有主動散熱裝置的燈具：工作狀態時的噪聲不應大于45dB(A)。
c)不屬于以上兩種的燈具：工作狀態時的噪聲不應大于25dB(A)。
5.7 光源工作溫度
溫度測量點的溫度不應大于說明書中的聲稱值。
5.8 光通維持壽命
光通維持壽命不應低于10000h。
6 檢驗方法
6.5 控制特性的合格性檢驗
燈具控制特性的合格性按下述a)和b)檢驗。
a)目測檢查燈具的控制信號的端口，應符合5.4a)的要求。
b)用符合相應協議的控制臺和控制信號線連接燈具，按說明書逐項測試燈具功能，應符合5.4b)、5.4c)和5.4d)的要求。
6.7 噪聲
測試環境為半消音室。將燈具正常安裝，在地板上可移動的燈具應置于厚度為15mm～25mm的木板上，測量燈具滿功率穩定工作狀態時距離燈具尾部中心水平線1m處的噪聲，應符合5.6的要求。
6.8 光源工作溫度測試
用熱電偶測量溫度測量點的溫度，或用萬用表測量光源板載熱敏電阻的電阻值并折算出溫度值，應符合5.7的要求。
7 檢驗規則
7.1 檢驗要求
燈具產品在定型（設計定型、生產定型）和生產過程中應按下列要求進行檢驗。
7.2 檢驗分類
檢驗包括定型檢驗、交收檢驗和周期檢驗。

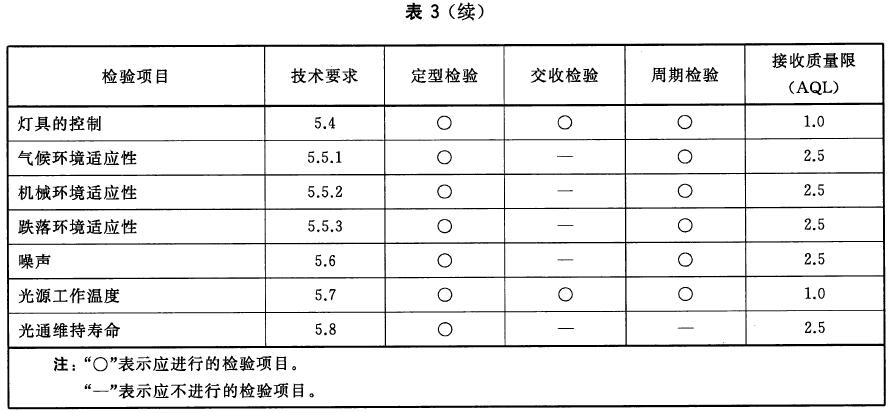

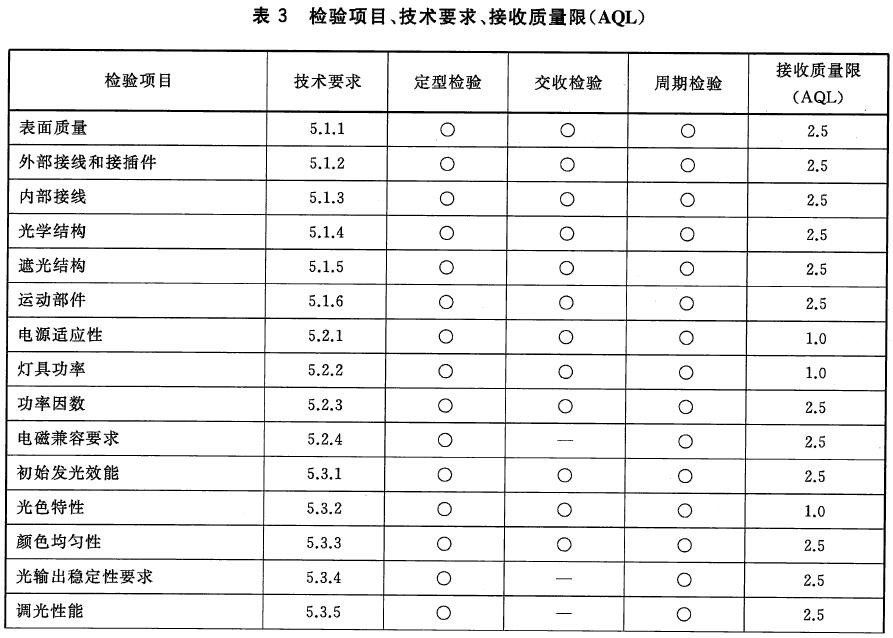

各類檢驗包含的檢驗項目、技術要求、接收質量限(AQL)見表3。
8 標記、包裝、運輸和貯存
8.1 標記
燈具上應標有下述參數：
a)聚光類燈具燈體上宜標出射距系數；
b)白光燈具應在燈體上標記相關色溫；
c)帶電源串接輸出接口的燈具，應在燈體上標記最大輸出電流。
8.3 運輸
燈具在運輸過程中，應防止雨水的淋襲和強烈的機械震動。
