1 范 圍
1 范 圍
本指導性技術文件規定了高壓直流輸電用晶閘管閥(以下簡稱閥)設計的基本要求。
本指導性技術文件適用于水冷卻、空氣絕緣及戶內安裝的閥。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 3859.1 半導體變流器 通用要求和電網換相變流器 第1-1部分：基本要求規范(GB/T 3859.1-2013，IEC 60146-1-1：2009，MOD)
GB/T 16927.1 高電壓試驗技術 第1部分：一般定義及試驗要求(GB/T 16927.1-2011，IEC 60060-1：2006，MOD)
GB/T 13498 高壓直流輸電術語(GB/T 13498-2007，IEC 60633：1998，IDT)
GB/T 20989 高壓直流換流站損耗的確定(GB/T 20989-2007，IEC 61803：1999，IDT)
GB/T 20990.1 高壓直流輸電晶閘管閥 第1部分：電氣試驗(GB/T 20990.1-2007，IEC 60700-1：1998，IDT)
3 術語和定義
3.1
最大直流電流 maximum direct current
閥在規定的運行條件下，(理論上可在無限時間內)向負載輸出的最大直流電流。
注：一般在不同冷卻媒質和環境溫度下有不同值。
3.2
2h過載直流電流 2h overload direct current
閥在規定的2h內，能向負載輸出的直流電流。
注：一般在不同冷卻媒質和環境溫度下有不同值。
3.3
短時過載(過負荷)直流電流 short time overload direct current
閥在規定的短時間內(如10s、5s、3s)，能向負載輸出的直流電流。
注：此時，晶閘管電流應力是主要的限制因素。
3.4
額定直流電流 rated direct current
按規定的負載條件和使用條件，制造商為換流器規定的直流電流(平均值)。
3.5
最大理想空載直流電壓 maximum ideal no-load direct voltage
一般指換流器在空載情況下的最大直流電壓(Udi0max)。
注：此時，將各種電壓降和電網電壓波動的因素忽略不計。
3.6
額定直流電壓 rated direct voltage
換流器在規定條件下，輸出的直流電壓應達到的平均值。
3.7
額定直流功率 rated direct power
額定直流電壓與額定直流電流之積。
3.8
晶閘管電子單元 thyristor electronic unit
為晶閘管提供觸發和保護及監控功能等的電子電路。
3.9
額定結溫 rated junction temperature
晶閘管正常工作允許的最高結溫。
4 符號和縮略語
4.1 符 號
下列符號適用于本文件。
C 冷卻液的比熱常數
Cd 阻尼電容
CS 與閥結構相關雜散電容的總和
drmin 最小相對阻性電壓降
dxmin 最小相對感性電壓降
Fr 單閥中串聯晶閘管級冗余度
Idmax 最大直流電流
IdN 額定直流電流
Ik 最大短路電流值
Koff 直流甩負荷引起的電壓升高系數
kd 單閥總電壓分布系數
kdm 設計余量系數
Lk 換流變壓器漏抗
Nr 單閥中串聯晶閘管級冗余數
Nt 單閥中串聯晶閘管級總數
nmin 單閥串聯最小晶閘管級數
PAV 晶閘管的穩態損耗
PT 閥總損耗
q 冷卻液流量
Rd 阻尼電阻
Rja 晶閘管的總熱阻
Rjc 晶閘管的結殼熱阻
Ta 使用環境溫度
Tc 管殼溫度
Tj 穩態結溫
Tjm 額定結溫
Tjl 瞬態結溫
Tl 施加瞬態負載前的穩態結溫
Ud 直流電壓(六脈動橋輸出值)
Udi0max 最大理想空載直流電壓
Udi0N 額定理想空載直流電壓
UT 單閥的額定電壓降
VRSM 反向不重復峰值電壓
Zja(t) 晶閘管的總瞬態熱阻抗
Zjc(t) 晶閘管的結殼瞬態熱阻抗
αmin 最小(觸發)延遲角
ΔP 晶閘管的瞬態損耗與穩態損耗之差
4.2 縮略語
下列縮略語適用于本文件。
VCU 閥控制設備(Valve Control Unit)
ETT 電觸發晶閘管(Electrical Triggered Thyristor)
LTT 光觸發晶閘管(Light Triggered Thyristor)
MVU 多重閥(單元)[Multiple Valve(Unit)]
SIPL 操作沖擊保護水平(Switching Impulse Protective Leve1)
TEU 晶閘管電子單元(Thyristor Electronic Unit)
VBE 閥基電子設備(Valve Base Electronics)
5 產品型號及基本參數等級
5.1 產品型號
推薦采用GB/T 3859.1中的相關規定。
5.2 直流電壓額定值等級
額定直流電壓值(kV)推薦在下列數值中選取，具體值由業主和制造商確定：
50、63、80、100、120、125、160、166、200、250、315、400、500、630、660、800、1100。
5.3 直流電流額定值等級
額定直流電流值(A)推薦在下列數值中選取，具體值由業主和制造商確定：
500、630、800、1000、1250、1600、2000、2500、3150、4000、5000。
注：以上額定值是參考GB/T 3859.1的要求，結合已有直流工程的電壓、電流等級在R10數系中選取的。
6 技術要求
6.2 特殊使用條件
不符合6.1的規定時，應在技術規范中提出，制造商在設計時充分考慮。
7 閥電壓的確定
7.2 閥晶閘管級冗余數Nr的確定
晶閘管級冗余數Nr是在閥中滿足規范要求的耐壓水平要求的最少串聯晶閘管級數的基礎上，再多串聯的晶閘管級數。Nr可采用式(2)計算：
Nr≥(Fr－1)×Nt/Fr ………………(2)
一般在業主的技術要求中Fr有明確要求，見6.4.4。
8 閥電流的確定
8.1 2h和短時過載電流
2h和短時過載電流取決于閥的損耗、冷卻條件、環境條件、晶閘管等部件的溫度限值，依據工程技術規范對2h和短時過載電流的要求，設計閥各部件(主要包括晶閘管、阻尼回路、電抗器等)及冷卻系統。
8.2 閥暫態過電流
在故障情況下，閥應具有一定的暫態過電流能力。閥暫態過電流設計原則如下：
——在規定的晶閘管結溫下，所有的冗余已經用完，閥應具有6.4.3.2要求的能力；
——當單閥中所有的晶閘管級全部短路或單閥外部閃絡(實際上將形成兩相短路電流，這種故障在整流側最為嚴重)，閥的最大短路電流可用式(3)計算：
即要求晶閘管級的浪涌電流能力不得小于預期的最大短路電流值。
計算最大故障電流應考慮的運行條件為：最高的閥側繞組電壓、最小的換流變壓器漏抗、最大的交流系統短路水平和最小觸發角。故障電流最大值主要取決于換流變壓器短路阻抗。
通常，在閥技術規范中，對閥暫態過電流有具體要求，并應經過閥型式試驗驗證。
9 阻尼回路的確定
9 阻尼回路的確定
在直流輸電三相橋中，每個臂關斷時，其電壓由零突然上升至反向電壓。由于線路電感及雜散電容的存在，形成一個低阻的LC電路，這種電壓的突然躍變，將在回路中產生衰減很慢的振蕩，如果不采取抑制措施，振蕩電壓的幅值可達反向電壓峰值的數倍。

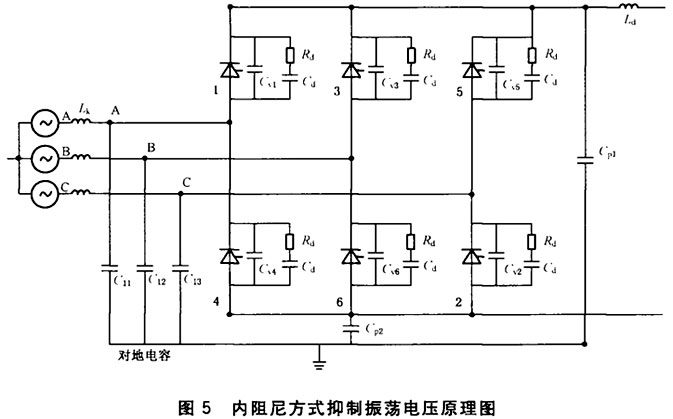

在三相橋式電路中，一般采用內阻尼或外阻尼方式對振蕩電壓進行抑制，同時還應充分考慮阻尼回路的功率損耗。在直流輸電系統中，一般采用內阻尼方式，見圖5。
圖5給出了考慮電路漏感和設備雜散電容時的內阻尼電路。導致電壓振蕩的電感有系統等值電感、變壓器漏感和引線電感。其中，引線電感很小，可忽略不計。變壓器漏感總是起主要作用。系統等值電感在變壓器第三繞組沒有諧波濾波器時，不能忽略，但當接有濾波器時，則可忽略，只考慮變壓器漏感Lk。圖5中，C1n(C11、C12、C13)包括變壓器二次繞組對鐵心和箱殼的電容、變壓器套管對地電容、從變壓器到閥體引線對地電容、穿墻套管對地電容等；每個閥電容Cv包括閥體本身的雜散電容及接入閥體中的電容；每個極對地電容Cp包括由閥到平波電抗器Ld引線或電纜上的對地電容、套管對地電容，以及接在極上的各種設備的對地電容，如直流電壓互感器、直流電流互感器等的對地電容。
下面以閥1為例討論。在閥1關斷前，電路中閥1和閥2導通。在閥3觸發后，閥1與閥3換相，然后閥1關斷。在閥1關斷時，閥2和閥3導通，與它們并聯的RC、Cv等均被短路，Cp1通過閥3與C12并聯，Cp2通過閥2與C13并聯。為簡化起見，?。?span style="display:none">（免費下載）GB/Z 30424-2013 高壓直流輸電晶閘管閥設計導則
Cv1＝Cv2＝Cv3＝Cv4＝Cv5＝Cv6＝Cv
C11＝C12＝C13＝C1
Cp1＝Cp2＝Cp

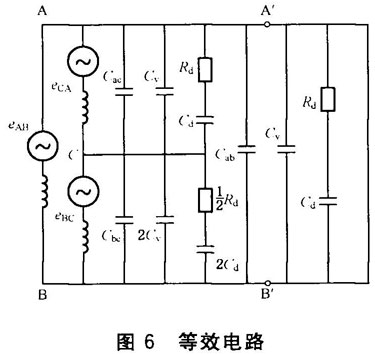

將閥1以外的電路進行等效變換，再接入閥1，得到等效電路見圖6。

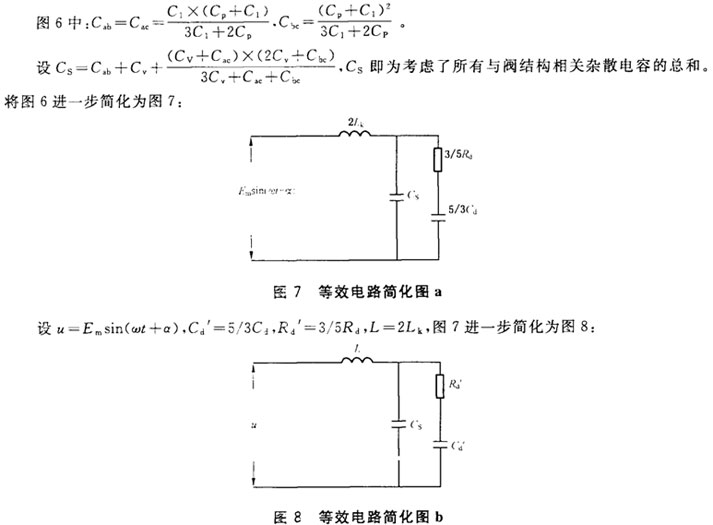

在參數選擇不同時，圖8所示電路可能出現非臨界振蕩、臨界振蕩和振蕩三種工作狀態。工程中一般選擇為非臨界振蕩狀態。此時，Cd和Rd的選取綜合考慮損耗的因素，由式(5)確定：
式中：
k——一般來自工程經驗值。
10 閥電抗器的確定
10 閥電抗器的確定
閥電抗器的設計原則為：依據晶閘管級開通時di/dt承受能力和在運行時各種故障情況可能出現的異常電壓分布確定。閥電抗器應滿足如下要求：
——在陡波前和雷電波過電壓沖擊下承擔部分電壓，從而使晶閘管級免受過電壓損壞；
——限制晶閘管級開通時的di/dt和電流過零等；
——改善閥兩端出現的異常電壓分布。
11 閥損耗的確定
11.1 閥損耗的計算
閥損耗由晶閘管的損耗和閥內輔助系統元件或設備的損耗組成，主要包括：閥通態損耗P1、閥開通時的擴散損耗P2、閥其他通態損耗P3、與直流電壓相關的損耗P4、與電阻器相關的阻尼損耗P5、與電容器相關的阻尼損耗P6、閥關斷損耗P7、閥電抗器損耗P8。閥的總損耗PT即為以上損耗之和。
閥各部分損耗計算按GB/T 20989的規定進行。
12 閥冷卻系統
12 閥冷卻系統
閥冷卻系統是閥的重要組成都分，分為內冷卻系統和外冷卻系統。內冷卻系統又稱為一次循環水系統，主要用來吸收晶閘管及其輔助元件產生的熱量。外冷卻系統的主要功能是對一次循環水系統進行冷卻。
閥對水冷卻系統一般會提出包括散熱功率、冷卻水電導率、流量、進閥溫度、出閥溫度、MVU最大壓降、報警和跳閘信號等要求。
閥的進、出口冷卻水的溫度差按式(10)計算：
ΔT＝PT/(q×C) …………………………(10)
式中：
ΔT——閥冷卻水進、出口溫度差，單位為開爾文(K)；
PT——閥總損耗，單位為瓦(W)；
q——冷卻水流量，單位為千克每秒(kg/s)；
C——冷卻水的比熱常數，單位為焦耳每千克開爾文[J/(kg·K)]。
13 設計優化
13 設計優化
閥設計時，應充分考慮各個設計環節的配合，對所選參數進行仿真優化。仿真優化應遵循的原則為：
——包含閥的所有運行工況；
——仿真回路的組成盡可能與實際運行情況相同；
——仿真回路盡可能考慮到影響閥運行的所有參數；
——由仿真得出的各個部分的電壓分布符合設計要求；
——仿真回路中使用的等效回路完整、合理。
14 防火設計
14 防火設計
為了減小火災的風險，閥在設計上應盡可能消除導致火災的任何因素，將火災在閥內蔓延的可能性降至最低。設計應遵守以下原則：
——閥內的非金屬材料宜是阻燃的，并具有自熄滅性能；
——避免電子元件超過其耐受的熱應力；
——減少電接觸點的數量，所有電接觸點使用螺栓緊固；
——宜采用無油元件；
——減小絕緣部分的電勢差，避免在污染和潮濕環境下發生較大的泄漏電流。
15 機械結構設計
15 機械結構設計
閥的機械結構設計基本原則如下：
——可靠性高；
——便于維護；
——便于現場快速簡便安裝。
通過在閥結構設計中使用簡單化和標準化的方法，使閥實現重量輕、簡潔和易于組裝。同時，閥設計還應遵循最少量的電連接和水路連接規則，以保證牢固和可靠。
閥的懸吊設計應使閥對所有動態和靜態條件都有良好的承受能力，閥設計應考慮地震的特殊要求。
16 TEU控制和保護設計
16 TEU控制和保護設計
除直流極控制保護功能對閥保護作用外，TEU的控制和保護應滿足閥控制保護系統的要求，功能完整、正確、可靠性高。
晶閘管級還應設計如下保護：
——每個晶閘管級帶有正向保護觸發。當施加的正向電壓超過允許的水平時，保護觸發將晶閘管級觸發導通，以避免晶閘管級損壞。允許晶閘管級保護觸發連續動作；
——晶閘管級設置恢復期保護，確保不因恢復期dv/dt上升或正向電壓超過允許值造成晶閘管級損壞。
17 避雷器設計
17 避雷器設計
每個單閥都應設計金屬氧化物避雷器進行過電壓保護，限制單次或重復的動態過電壓峰值，并將避雷器動作事件記錄(如沖擊放電次數等)傳送到主控制室。
18 VBE(或VCU)設計
18 VBE(或VCU)設計
VBE(或VCU)應設計為冗余系統，并具有完善的自檢功能和符合規范要求的接口，用于觸發和監測閥。VBE(或VCU)的故障不應造成閥損壞。
19 閥監視(TM)設計
19.1 監視功能
應提供對晶閘管級監視的功能，以便確認每一晶閘管級的狀態，并指示任何晶閘管級損壞的位置。
19.2 報警或跳閘功能
在任何一個單閥中任一晶閘管級損壞時，監視設備應發出報警信號。如果晶閘管級損壞數超過冗余數，應向監控系統或其他保護系統發出跳閘信號。
20 試 驗
20 試 驗
試驗應按照GB/T 20990.1和GB/T 16927.1的規定進行。
21 銘 牌
21 銘 牌
閥應有銘牌。銘牌用耐腐蝕材料制成，字樣、符號應清晰耐久。銘牌的安裝位置在正常運行時應明顯可見。
閥銘牌應包含以下信息：
——型號；
——額定直流電壓；
——額定直流電流；
——晶閘管級數；
——MVU閥塔結構型式；
——質量；
——制造商名稱；
——出廠日期。
