（免費下載）GB/T 19862-2016 電能質量監測設備通用要求
1 范 圍
1 范 圍
本標準規定了電能質量監測設備的術語和定義、分類及測量環節、技術要求、試驗、檢驗規則、標志、包裝、運輸和貯存等通用要求。
本標準適用于對交流電力系統電能質量進行監視測量的固定式監測設備和便攜式監測設備。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.4 電工電子產品基本環境試驗 第2部分：試驗方法 試驗Db 交變濕熱(12h＋12h循環)
GB/T 2423.5 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊
GB/T 2423.10 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動(正弦)
GB 4208-2008 外殼防護等級(IP代碼)
GB/T 7408-2005 數據元和交換格式 信息交換 日期和時間表示法
GB/T 17626.2-2006 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗
GB/T 17626.3-2006 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗
GB/T 17626.4-2008 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
GB/T 17626.5-2008 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗
GB/T 17626.30-2012 電磁兼容 試驗和測量技術 電能質量測試方法
GB/T 18039.4-2003 電磁兼容 環境 工廠低頻傳導騷擾的兼容水平
GB/T 20840.7-2007 互感器 第7部分：電子式電壓互感器
GB/T 20840.8-2007 互感器 第8部分：電子式電流互感器
GB/T 30137-2013 電能質量 電壓暫降與短時中斷
DL/T 860(所有部分) 變電站通信網絡和系統
3 術語和定義
3.1
電能質量監測設備 monitoring equipment of power quality
通過對引入的電壓、電流信號進行分析處理，實現對電能質量指標進行監測的專用裝置。
3.2
瞬態過電壓 transient overvoltage
持續時間數毫秒或更短，通常帶有強阻尼的振蕩或非振蕩的一種過電壓。它可以疊加于暫時過電壓上。
[GB/T 18481-2001，定義3.1.2]
3.3
極限運行條件 limit range of operation
監測設備能夠運行且不至于損壞的嚴酷條件；當運行條件隨機轉化為額定運行條件后監測設備的測量功能及其準確度不受影響。
注：極限運行條件下監測設備的準確度將會受到影響。
3.4
額定運行條件 rated range of operation
保證監測設備準確度的運行條件。
3.5
影響量 influence quantity
任何可能會影響測量設備工作性能的量。
注：該量通常來自于測量設備外部。
[GB/T 17626.30-2012，定義3.12]
3.6
影響量范圍 range of influence quantity
單一影響量的取值范圍。
3.7
時間積累 time aggregation
按照特定的數據合并算法，將特定時間間隔(累積周期)所包含的數據序列(等時間間隔)進行數據合并而得到一個代表該時間間隔數據的過程。
注1：該特定時間間隔定義為累積周期，例如150周波、10min、2h等；
注2：累積周期的一個測量數據定義為累積記錄，簡稱記錄，例如150周波記錄、10min記錄、2h記錄等。
[GB/T 17626.30-2012，3.31改寫]
3.8
標記 flagging
用特定方式對電壓暫降、暫升、短時中斷期間穩態電能質量測量數據進行注明的行為。
注：(記錄)標記僅針對A級、S級設備。
3.9
標記數據 flagged data
被標記了的電能質量監測數據。
3.10
波峰系數 crest factor
交流周期性電壓或電流信號的峰值與有效值的比值。
3.11
平均故障間隔時間 mean time between failures；MTBF
可修復的產品兩次故障之間持續運行的期望時間間隔。
[IEV 192-05-13，改寫]
4 分類及測量環節
4.2 測量環節

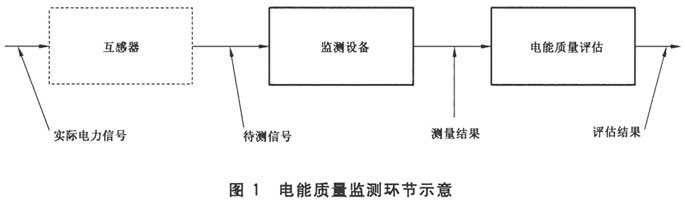

電能質量監測所包含的環節如圖1所示。本標準側重于其中的監測設備。
5 技術要求
5.8 電磁兼容性(EMC)
監測設備應滿足下述電磁兼容要求：
a) 監測設備電快速瞬變脈沖群抗干擾度應滿足GB/T 17626.4-2008中規定的嚴酷等級3級的要求；
b) 監測設備射頻電磁場輻射抗干擾度應滿足GB/T 17626.3-2006中規定的嚴酷等級3級的要求；
c) 監測設備靜電放電抗干擾度應滿足GB/T 17626.2-2006中規定的嚴酷等級3級的要求；
d) 監測設備浪涌抗擾度能力應滿足GB/T 17626.5-2008中規定的嚴酷等級3級的要求。
5.9 平均故障間隔時間
生產廠家應提供平均故障間隔時間技術指標。
6 試 驗
6.2 基本功能檢驗
分項檢測監測設備是否具有5.1所描述的各項功能。
7 檢驗規則
7.1 出廠檢驗

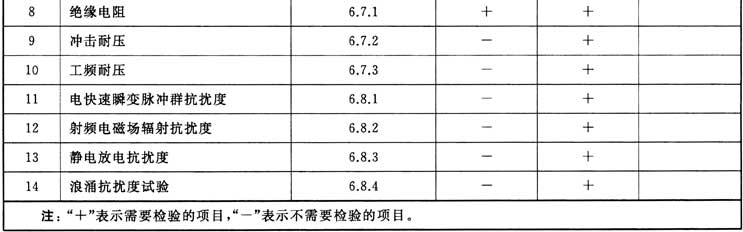

由制造廠檢驗部門對生產的每個產品進行檢驗，出廠檢驗項目見表18。合格后應加封印出廠，發給質量合格證明書。
7.2 型式試驗
下列情況之一應隨機抽取一臺樣品按本標準所規定的全部技術要求進行試驗：
a) 新產品設計定型鑒定及批量試生產定型鑒定；
b) 當監測設備結構、工藝或主要材料上有改變，可能影響其符合本標準要求時；
c) 停產一年后重新投產時；
d) 出廠檢驗與上次型式試驗結果有較大差異的，需重新進行一次型式檢驗；
e) 國家質量監督機構提出進行型式檢驗要求時。
7.3 檢驗項目
8 標志、包裝、運輸和貯存
8.1 產品標志
產品應有下列標志：
a) 產品型號、名稱；
b) 產品編碼；

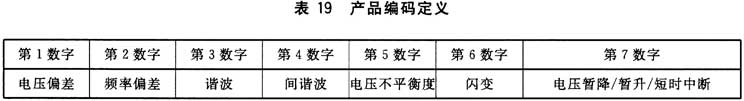

根據監測設備測量方法對應的A級、S級、B級，從左到右按照表19順序進行編碼（A對應A級、S對應S級、B對應B級，X表示無此項功能）。例如：ASXASAA：表示為：電壓偏差：A級；頻率偏差：S級；諧波：無此項功能；間諧波：A級；電壓不平衡度：S級；閃變：A級；電壓暫降/暫升/短時中斷：A級。
c) 生產廠名、商標；
d) 出廠編號；
e) 電源額定電壓、額定頻率。
附錄A 電能質量數據模型規范
A.1 概述
本附錄采用DL/T 860和IEC 61850(ED2)協議規定了電能質量監測設備中電能質量數據模型的基本要求，旨在實現不同廠商的電能質量監測設備的數據兼容。
附錄B 電能質量數據交換文件(PQDIF)文件規范
B.1 概述
PQDIF是IEEE提出的一種電能質量數據的交換格式，它完全獨立于監測設備的軟、硬件，不僅可以較好地解決多數據源數據的兼容問題，還可以實現電能質量物理屬性的多角度觀察功能，滿足了電能質量監測技術的發展需要。PQDIF應符合IEEE 1159.3-2003的規范要求。
本附錄根據IEEE 1159.3-2003，僅給出PQDIF數據交換的基本要求，進一步詳細內容可參考相應的行業標準。
B.2 基本要求
PQDIF文件應符合下列基本要求：
a) 一個PQDIF文件應只包含一個監測點的電能質量數據，應包含并且只能包含一個容器記錄、一個數據源記錄，應包含至少一個監測設置記錄和一個觀測值記錄。
b) 一個監測終端中同一監測點的各項電能質量數據應使用同一個數據源定義。
c) 監測數據應是經過壓縮的數據，壓縮方式為記錄級壓縮，壓縮算法為ZLIB。
d) 電能質量監測設備宜以兩h為基本單位生成一個PQDIF文件，以監測點名稱為目錄分開存儲文件。PQDIF文件中數據的結束時刻為整點時刻，時間格式采用GTM＋08：00。文件名的命名規則是“yyyymmddThhmmss.pqd(年月日T時分秒.pqd，T為日期與時刻的分隔符，此時間表示PQDIF文件所創建的時間)”。
e) 符合本標準的PQDIF文件版本信息為1.0。
B.3 數據源記錄要求
數據源記錄應符合下列規定：
a) 通道定義以及序列定義不允許重復；
b) 每個通道至少包含2個序列，其中第一個是時間序列，之后為數據序列；
c) 多個數據序列應通過不同的值類型標簽(tagValueTypeID)予以區分，如有效值、最大值、最小值、平均值等。
B.4 設置記錄要求
監視設置記錄應至少包含額定電壓等級、頻率(tagNominalFrequency)、接線方式(tagSettingPhysicalConnection)。
參考文獻
參考文獻
[1] GB/T 18481-2001 電能質量 暫時過電壓和瞬態過電壓
[2] IEC 60050 International Electrotechnical Vocabulary(IEV)
[3] IEC 61850(相關部分) Communication networks and systems for power utility automation
[4] IEC 81346-1 Industrial systems，installations and equipment and industrial products-Structuring principles and reference designations-Part 1：Basic rules
[5] IEEE 1159.3-2003 IEEE Recommended Practice for the Transfer of Power Quality Data(PQDIF)
