1 范圍
1 范圍
本標準規定了高壓線路針式瓷絕緣子的結構型式、尺寸、機械特性和電氣特性。
本標準適用于標稱電壓為10kV及以下、頻率不高于100Hz的交流架空電力線路用的針式瓷絕緣子(以下簡稱絕緣子)。
絕緣子安裝地點為環境溫度為—40℃～＋40℃，海拔不超過1000m的地區。
本標準不適用于對絕緣子瓷件、金屬附件有嚴重腐蝕或使絕緣子性能降低的環境中使用的絕緣子。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 197 普通螺紋 公差
GB／T 1001.1-2003 標稱電壓高于1000V的架空線路絕緣子 第1部分：交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則
GB／T 1957-2006 光滑極限量規 技術條件
GB／T 2900.8-2009 電工術語 絕緣子
GB／T 5267.3 緊固件 熱浸鍍鋅層
JB／T 9683-2012 絕緣子產品型號編制方法
3 術語和定義
3.1
瓷件彎曲破壞負荷 bending failing load of insulator bady
采用加強鋼腳對絕緣子瓷件(簡稱瓷件)進行彎曲試驗時，其瓷件破壞時的負荷。
4 結構型式和型號
4.1 結構型式
絕緣子的結構型式分為膠裝式和螺紋連接式兩種，見圖1～圖7。
4.2 型號
高壓線路針式瓷絕緣子的型號的編制應按JB／T 9683-2012中5.5的要求。具體如下：
說明：
(1)——型式代號，用字母PL表示；
(2)——規定彎曲耐受負荷等級，單位為千牛(kN)；
(3)——雷電沖擊耐受電壓等級，單位為千伏(kV)；
(4)——結構型式：
C——膠裝；
S——螺紋連接；
(5)——下端連接螺紋直徑，單位為毫米；
(6)——公稱爬電距離，單位為毫米。

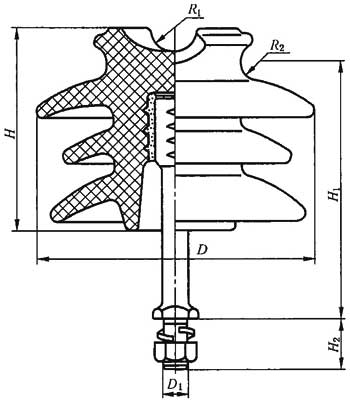

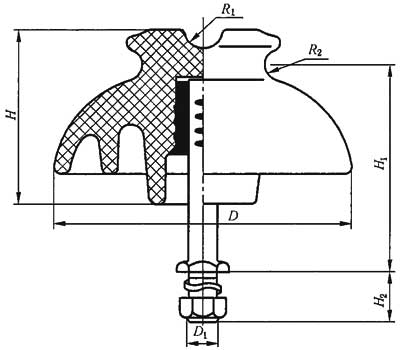

圖1 膠裝式普通型針式絕緣子

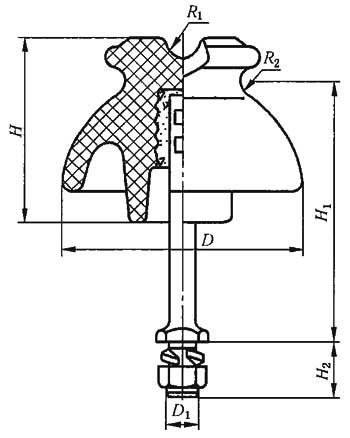

圖2 膠裝式多傘棱針式絕緣子

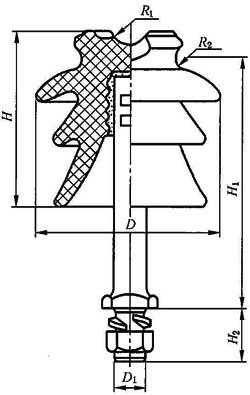

圖3 膠裝式加強絕緣1型針式絕緣子

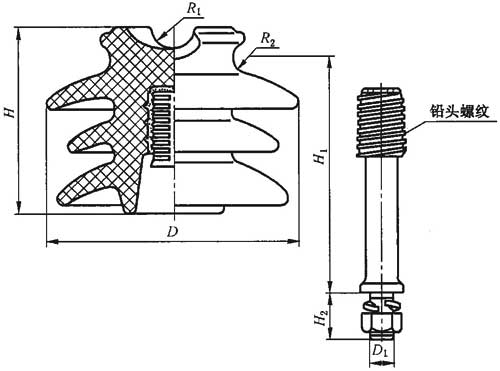

圖4 螺紋聯接式加強絕緣1型針式絕緣子
圖5 膠裝式加強絕緣2型針式絕緣子

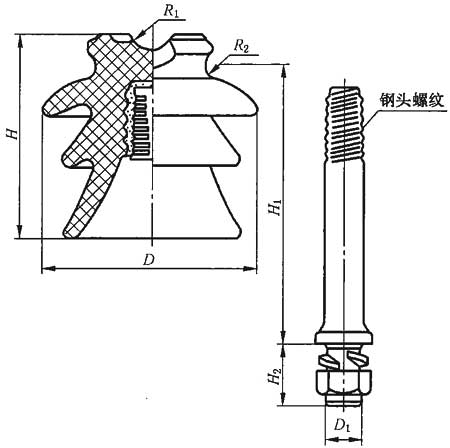

圖6 螺紋聯接式加強絕緣2型針式絕緣子

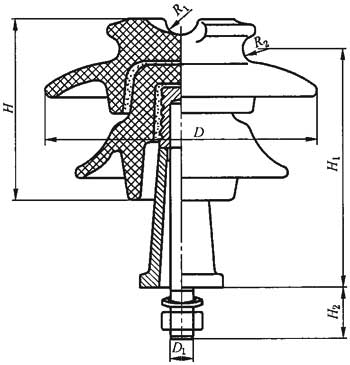

圖7 膠裝式疊加型針式絕緣子
5 尺寸和特性
5 尺寸和特性
高壓針式絕緣子用以下規定特性表征：
——絕緣件高度；
——絕緣件最大公稱直徑；
——最小公稱爬電距離；
——主要結構尺寸；
——標準雷電沖擊干耐受電壓；
——工頻濕耐受電壓；
——工頻擊穿電壓。絕緣子彎曲耐受負荷；
——瓷件彎曲破壞負荷。
注：瓷件彎曲破壞負荷由供需雙方協議。
絕緣子的主要尺寸見表1。
絕緣子的尺寸公差應符合圖樣要求，瓷件未注公差的尺寸應符合GB／T 1001.1-2003的規定，安裝螺紋熱浸鍍鋅前安裝外螺紋公差應符合GB／T 197和GB／T 5267.3的規定。
絕緣子的機械和電氣特性見表2。

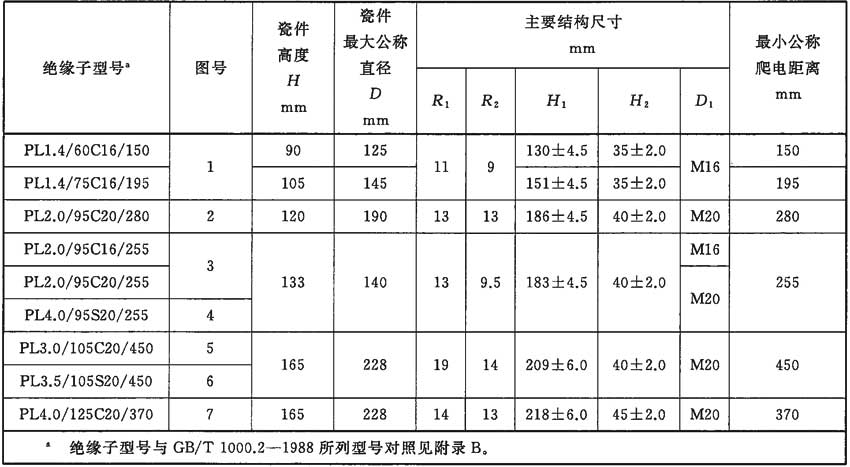

表1 絕緣子主要尺寸

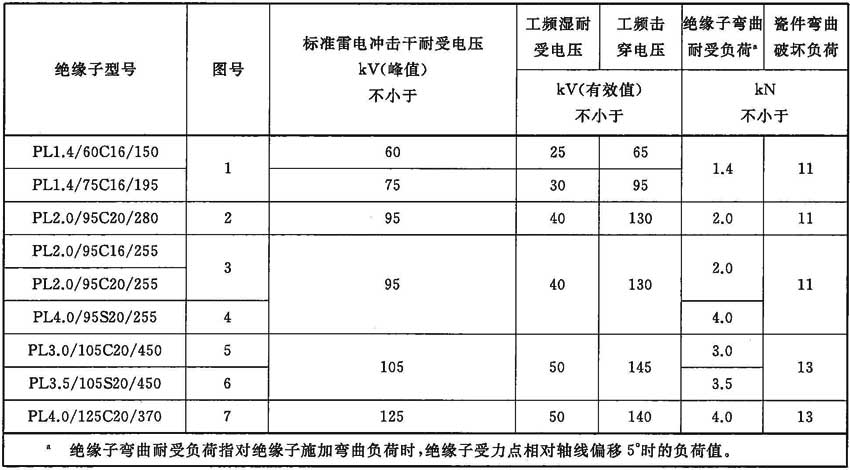

表2 絕緣子機械和電氣特性
6 鋼腳連接螺紋尺寸
6 鋼腳連接螺紋尺寸
螺紋聯接式鋼腳的連接螺紋尺寸應符合圖8和圖9的規定，其螺紋的尺寸公差要求見附錄A中規定螺紋量規的要求。
注：鋼腳連接螺紋指旋入絕緣子螺套的螺紋。

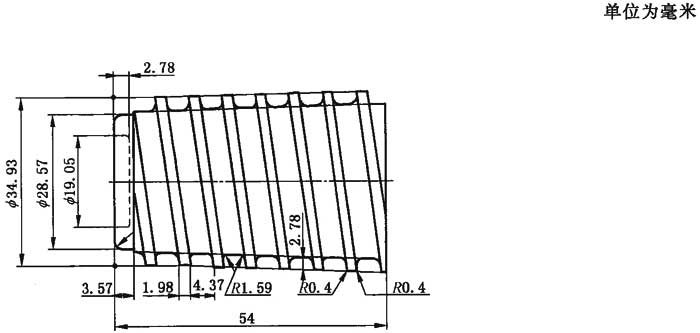

圖8 鋼頭螺紋
注：螺距為每25.4mm 4牙，在每25.4mm長度內直徑錐度1.59mm。

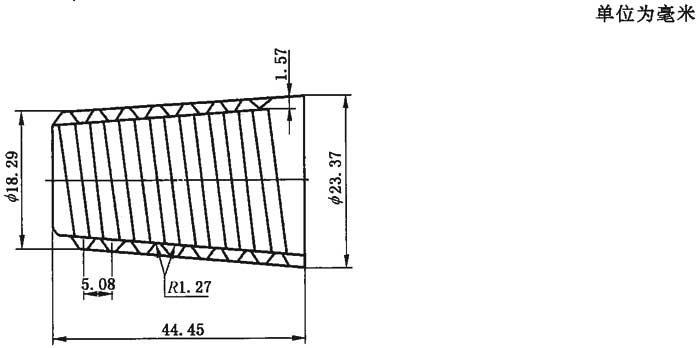

圖9 鉛頭螺紋
附錄A 絕緣子螺套、鋼頭和鉛頭螺紋檢查量規及其檢驗
A.1 圖A.1為鋼腳鋼頭和螺紋用量規，以及螺紋牙型和尺寸。
注：未注公差的公差為±0.2mm。

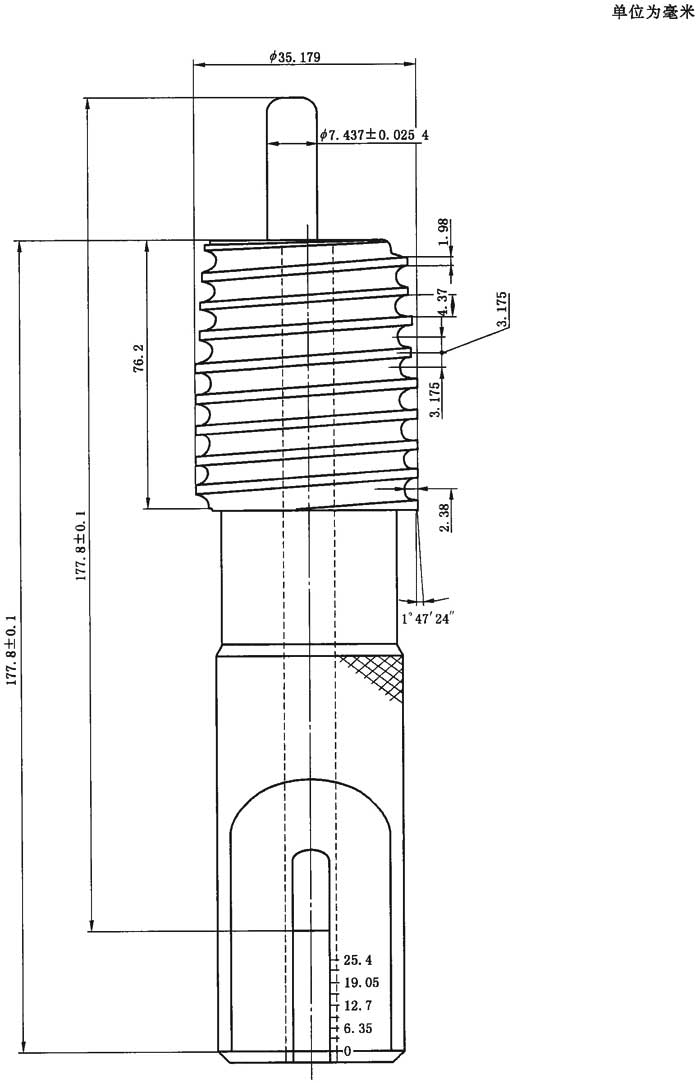

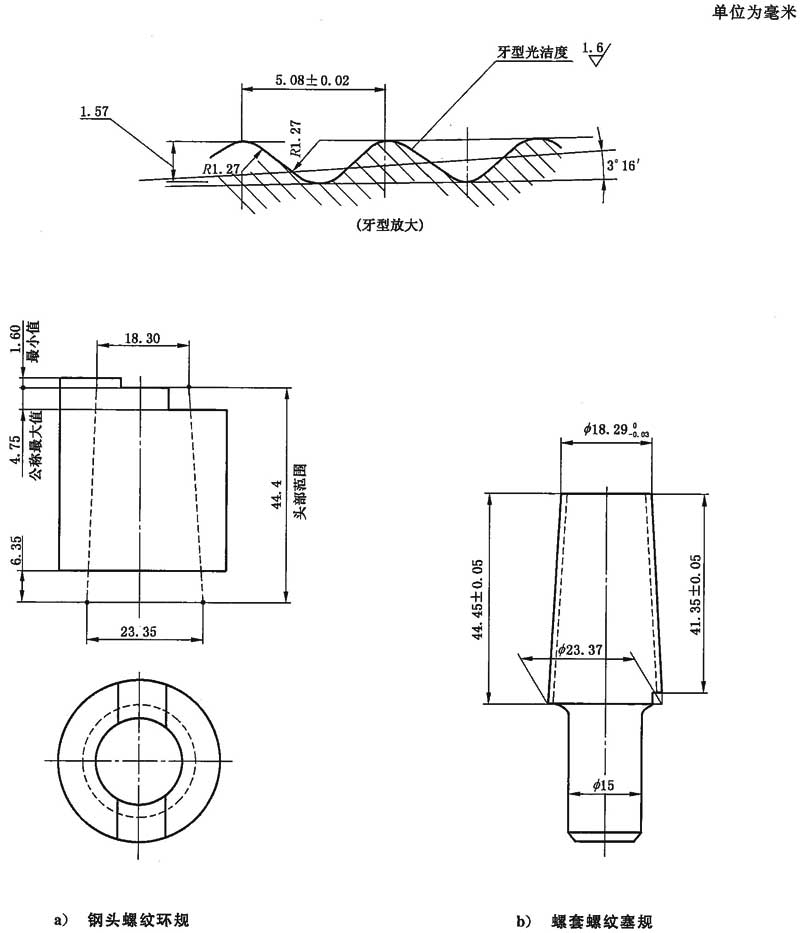

圖A.1 鋼腳鋼頭和螺套螺紋用量規
A.2 圖A.2為鉛頭螺套螺紋用塞規，圖A.3為鉛頭螺紋用環規，圖中給出了它們的螺紋牙型和相關尺寸。
圖A.2 鉛頭螺套螺紋用塞規
圖A.3 絕緣子鋼腳鉛頭螺紋用環規
A.3 螺紋量規的技術要求
螺紋量規除上述要求外，應符合GB／T 1957-2006的規定，其尺寸公差和表面粗糙度按GB／T 1957-2006的IT12級確定。
附錄B 本標準絕緣子型號與GB／T 1000.2-1988所列型號對照
B.1 本標準絕緣子型號與GB／T 1000.2-1988所列型號的對應如表B.1所列。

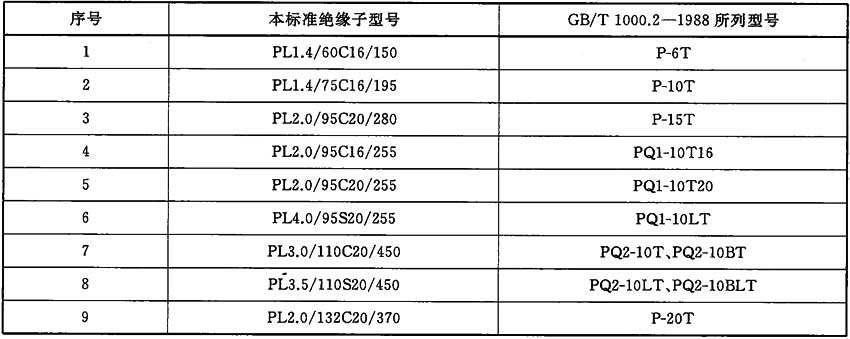

表B.1 本標準絕緣子型號與GB／T 1000.2-1988所列型號的對應
B.2 GB／T 1000.2-1988中規定的高壓線路針式瓷絕緣子的型號
(1)型式代號：
· P——普通型針式絕緣子；
· PQ1——加強絕緣1型針式絕緣子；
· PQ2——加強絕緣2型針式絕緣子。
注：加強絕緣1型為中等污型，加強絕緣2型為特重污型。
(2)額定電壓的千伏(kV)數。
(3)瓷件側槽以上部位，除承燒面外，全部上半導體釉標為“B”；否則不標注。
(4)固定端金屬附件的連接型式：
· T——帶腳，鐵擔；
· L——不帶腳，瓷件與腳螺紋連接；
· LT——帶腳，瓷件與腳螺紋連接，鐵擔。
(5)下端螺紋直徑：16、20，或者不標注。
