（免費下載）CJJ/T 227-2014 城市照明自動控制系統技術規范
公告
中華人民共和國住房和城鄉建設部
公告
第559號
住房城鄉建設部關于發布行業標準《城市照明自動控制系統技術規范》的公告
現批準《城市照明自動控制系統技術規范》為行業標準，編號為CJJ/T227-2014，自2015年5月1日起實施。
本規范由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2014年9月29日
前言
前言
根據住房和城鄉建設部《關于印發2012年工程建設標準規范制訂修訂計劃的通知》（建標[2012]5號）的要求，規范編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本規范。
本規范的主要技術內容是：1．總則；2．術語；3．基本規定；4．系統設計；5．系統施工與驗收；6．系統運行維護與培訓。
本規范由住房和城鄉建設部負責管理，由中國城市科學研究會負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中國城市科學研究會低碳照明研究中心(地址：北京市海淀區三里河路11號建材南新樓1216室，郵編：100835)。
本規范主編單位： 中國城市科學研究會
本規范參編單位： 山東泰華電訊有限責任公司
廣州正力通用電氣有限公司
中國電子科技集團公司第五十研究所
深圳市燈光環境管理中心
南京市路燈管理處
蘇州市城市照明管理處
上海市路燈管理中心
常州市城市照明管理處
國城科綠色照明科技研究中心
國電南瑞科技股份有限公司
遼寧太陽能應用研究有限公司
蘇州博絡克信息技術服務有限公司
上海路輝電子科技有限公司
蘇州市華工照明科技有限公司
飛利浦（中國）投資有限公司
華夏晶銳照明科技（北京）股份有限公司
西東控制集團（沈陽）有限公司
江蘇宜興宏力照明科技發展有限公司
浙江大邦科技有限公司
杭州瑞琦信息技術有限公司
蘭普電器股份有限公司
塞里克魯電源系統（北京）有限公司
本規范主要起草人員：黃躍輝 葉峰 麥偉民 劉磊實
吳貴才 孫麗 趙寧 夏益青
靳曉剛 馬述杰 時念武 廖志梅
趙洪軍 林濤 潘麗鋼 浦敏
鄧士偉 林輝 顧國昌 田宏偉
宿為民 鞠振河 劉葉冰 馬文海
鄧峰 胡進 周遜盛 繆戎
呂國鋒 周波 耿文良 胡忠懷
本規范主要審查人員：吳小東 汪猛 陳琪 李鋼
湯幟 李云飛 石亞和 秦日升
阮於東
1 總則
1.0.1為貫徹國家有關城市建設和城市照明管理的技術政策，規范城市照明自動控制系統的設計、施工、驗收、運行維護，保證城市照明自動控制系統的質量，發揮城市照明設施對城市的服務能力，實現節能目標，制定本規范。
1.0.2本規范適用于新建、擴建、改建的城市照明自動控制系統的設計、施工、驗收和運行維護。
1.0.3城市照明自動控制系統的設計、施工、驗收、運行維護，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1城市照明自動控制系統automatic control system of ur- ban ligh t ing使用計算機、通信和遠程測控等各類技術，對城市的功能照明和景觀照明實施動態實時管理和程序控制的智能系統。
2.0.2中心級系統central system
由計算機、數據庫服務器、通信設備、顯示輸出設備、報警設備及光照度計等硬件和將計算機集成、智能控制、通信、圖像處理、地理信息、衛星定位等相關技術融合運用的軟件組成，應用于城市照明運營管理的綜合平臺，對中間級系統與終端級系統進行管理，與它們共同構成城市照明自動控制系統。
2.0.3中間級系統intermediate system
由中間控制器、簡單的輸入輸出設備、通信設備等硬件和嵌入式軟件組成，能夠上傳數據并接收中心級系統下發的參數和命令，負責城市照明線路的數據采集、處理、控制和管理的系統，同時也是中心級系統與終端級系統之間的數據中繼轉發通信信道。
2.0.4終端級系統terminal system
由終端集中器及其所轄的終端模塊和通信模塊等設備組成的，能夠上傳數據并接收中心級系統下發的或中間級系統轉發的運行參數和命令，負責對照明設施的運行進行監測與控制的系統。
2.0.5中間控制器intermediate controller
安裝在照明配電柜內，具有自動控制照明線路的運行狀態、采集運行數據，并能與中心級系統進行數據交換等功能的設備。
2.0.6終端集中器terminal concentrator
具有收集和儲存終端模塊的數據，并能通過中間控制器或直接與中心級系統進行數據交換等功能的設備。
2.0.7終端模塊terminal module
具有傳感或控制功能的設備組件。
2.0.8亮燈率bright light rate
在給定的范同內，城市照明設施中正常亮燈數量與應亮燈總量的百分比。
3 基本規定
3.0.1城市照明自動控制系統應根據信息技術發展和應用的實際需求，實現與其他相關信息系統的集成。3.0.2城市照明自動控制系統應能分區、分時、分級地監測、控制和管理城市照明設施運行。
3.0.3城市照明自動控制系統的設計，應遵循“優化配置，適度超前”的原則。自動控制系統的等級和規模應根據所在城市規模、道路等級和功能需求等因素綜合確定。
3.0.4城市照明自動控制系統應保障城市照明亮燈率和設施完好率達到管理要求。
3.0.5城市照明自動控制系統設備集成后的功能和性能應符合本規范的規定。
4 系統設計
5 系統施工與驗收
6 系統運行維護與培訓
附錄A城市照明自動控制系統通信協議要求
A.0.1城市照明自動控制系統通信規約應符合現行國家標準《基于Modbus協議的工業自動化網絡規范》GB/T19582的規定；中間級系統與終端級系統，采用串行鏈路方式通信，應依據《基于Modbus協議的工業自動化網絡規范第2部分：Modbus協議在串行鏈路上的實現指南》GB/T19582.2；中心級系統與中間級系統以及中心級系統與終端級系統，通過工CP／IP采用Modbus客戶機／服務器方式通信，應依據《基于Modbus協議的工業自動化網絡規范第3部分：Modbus協議在工CP／IP上的實現指南》GB/T19582.3。

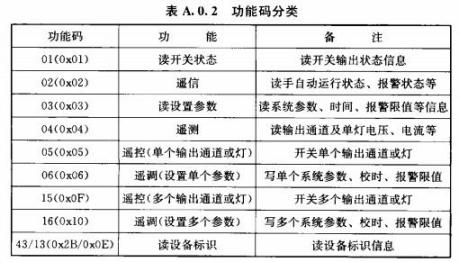

A.0.2城市照明自動控制系統應按表A.0.2規定9種功能碼進行定義，超出的可自定義擴展，并應在驗收文件中予以說明。

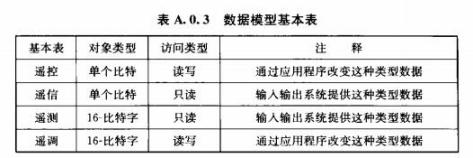

A.0.3協議數據模型基本表應以表A.0.3中的數據模型為基礎，且可單個地選擇65536個數據項。

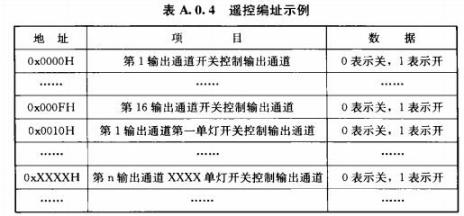

A.0.4遙控應采用功能碼0x01（讀）、0x05（寫單個）、OxOF（寫多個）。數據區地址分配應按表A.0.4示例編址。

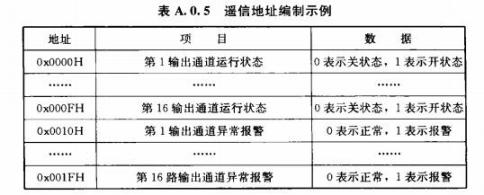

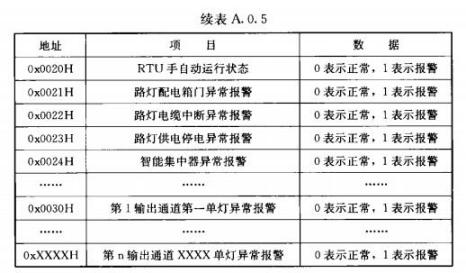

A.0.5遙信應采用功能碼0x02（讀）。數據區地址應按表A.0.5示例編址。

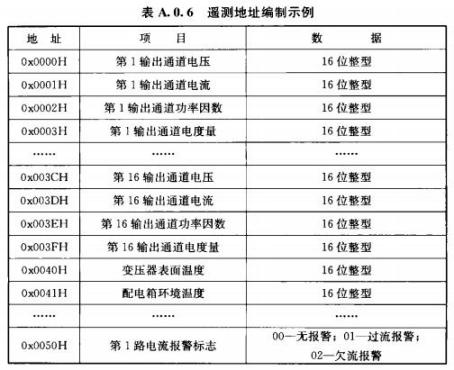

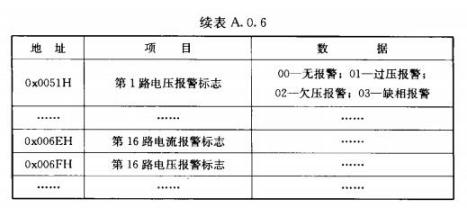

A.0.6遙測應采用功能碼0x04（讀），數據區地址應按表A.0.6示例編址。

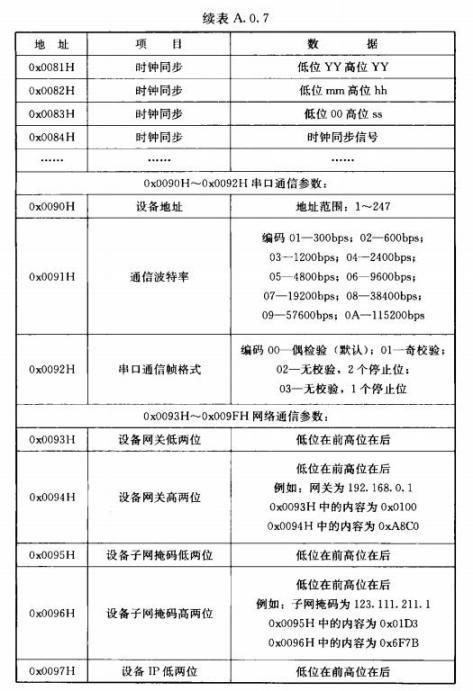

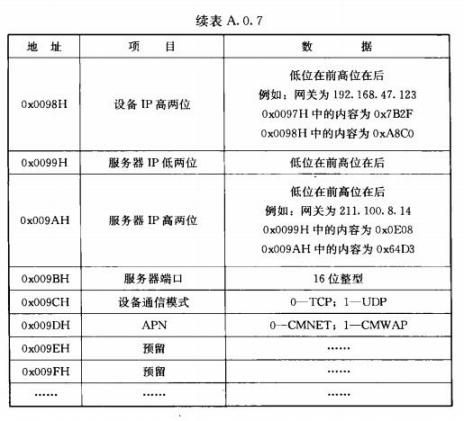

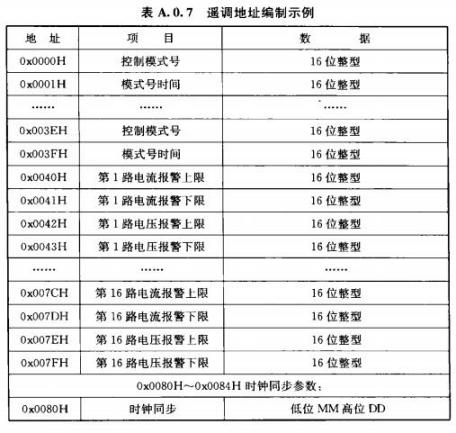

A.0.7遙調應采用功能碼0x03（讀）、0x06（寫單個）、0x10（寫多個）。數據區地址應按表A.0.7示例編址。
附錄B系統驗收表格

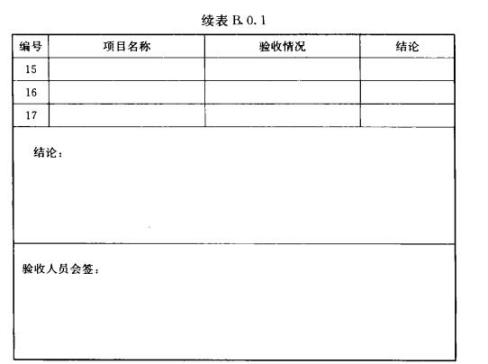

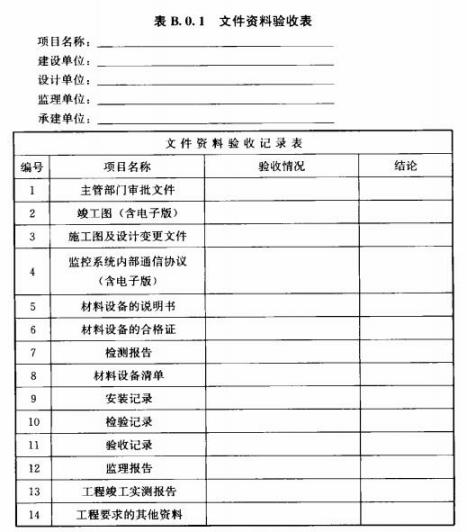

B.0.1城市照明自動控制系統驗收時應按表B.0.1填寫文件資料驗收表。

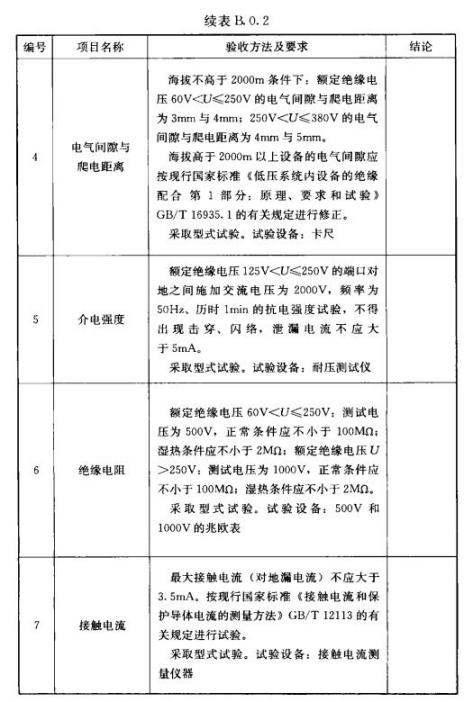

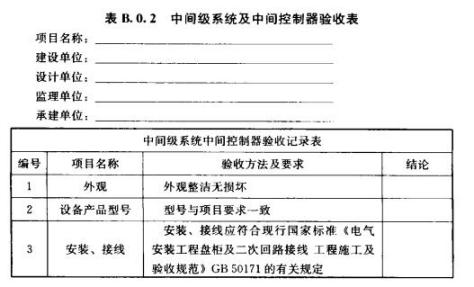

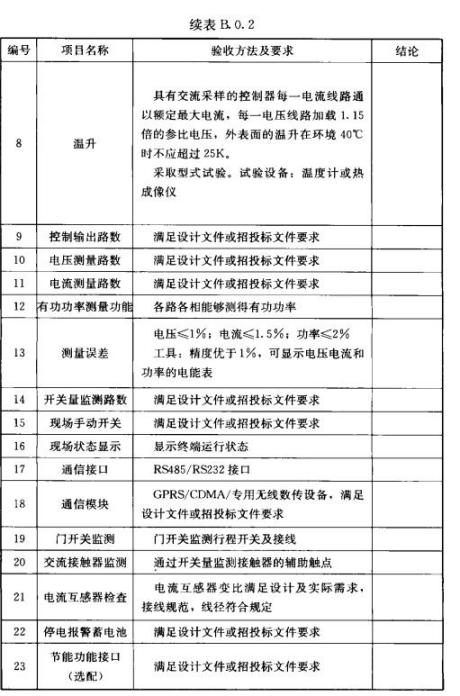

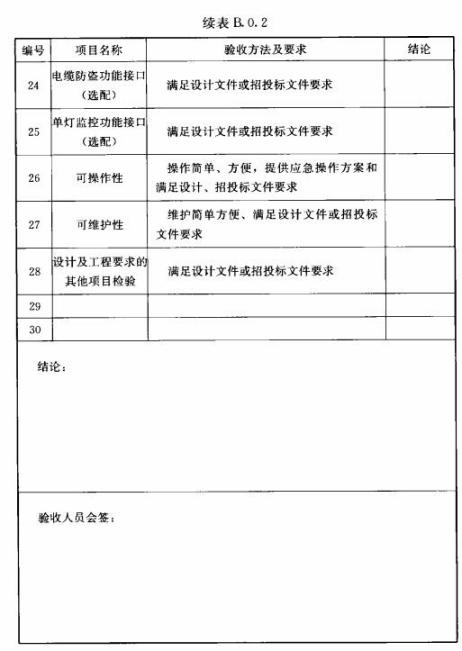

B.0.2城市照明自動控制系統驗收時應按表B.0.2填寫中間級系統及中間控制器驗收表。

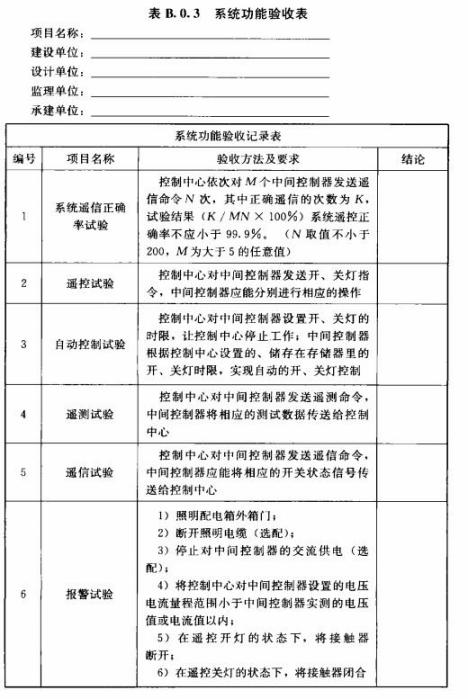

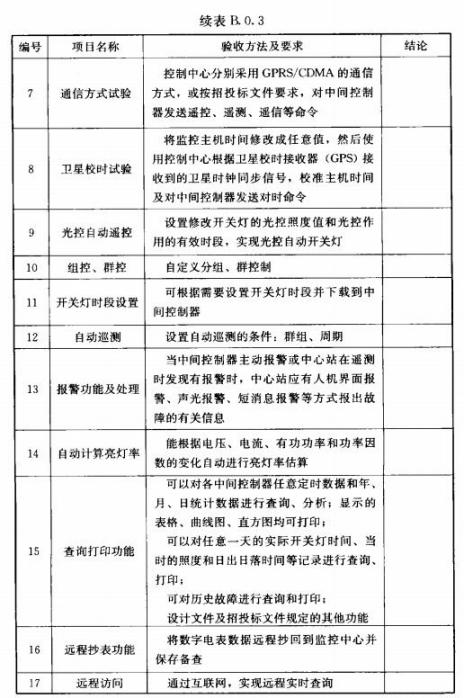

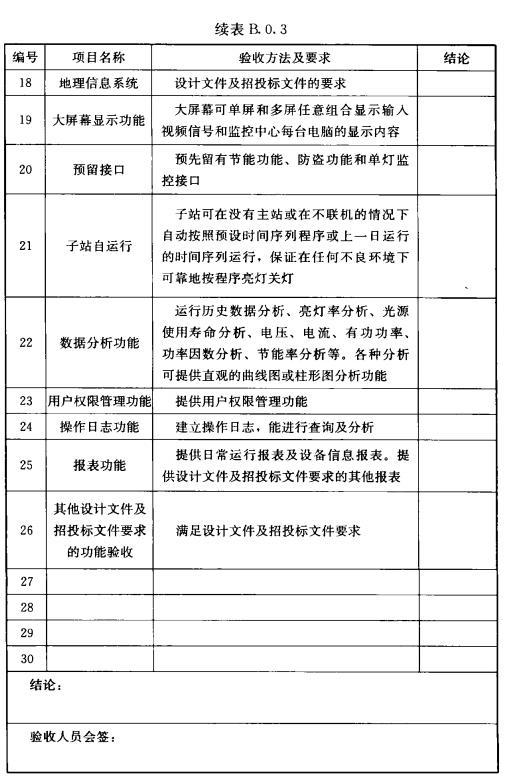

B.0.3城市照明自動控制系統驗收時應按表B.0.3填寫系統功能驗收表。
