（免費下載）GB/T 50374-2018 通信管道工程施工及驗收標準
前言
發布部門：中華人民共和國住房和城鄉建設部
國家市場監督管理總局
發布日期：2018年09月11日
實施日期：2019年03月01日
中華人民共和國住房和城鄉建設部公告
2018年 第218號
住房城鄉建設部關于發布國家標準
《通信管道工程施工及驗收標準》的公告
現批準《通信管道工程施工及驗收標準》為國家標準，編號為GB/T 50374-2018，自2019年3月1日起實施。原《通信管道工程施工及驗收規范》(GB 50374-2006)同時廢止。
本標準在住房城鄉建設部門戶網站(www．mohurd．gov．cn)公開，并由住房城鄉建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2018年9月11日
前 言
本標準是根據住房城鄉建設部《關于印發<2014年工程建設標準規范制訂修訂計劃>的通知》（建標[2013]169號）的要求，由中訊郵電咨詢設計院有限公司會同有關單位共同修訂完成的。
本標準共分8章和7個附錄，主要技術內容包括：總則，器材檢驗，工程測量，土方工程，模板、鋼筋及混凝土、砂漿，人（手）孔、通道建筑，鋪設管道，工程驗收等。
修訂過程中，編制組參考了目前國內有關標準，收集了有關工程通信管道及材料的使用情況，并廣泛征求了各方意見。本標準修訂的主要內容包括：
1．增加了常用標號為42．5號的水泥；
2．更新了塑料管材物理及機械性能要求；
3．增加了塑料管材規格要求；
4．增加了管道溝槽回填土壓實度要求；
5．更新了模板拆除要求；
6．更新了圓鋼和螺紋鋼標號；
7．更新了水泥砂漿標號要求；
8．增加了定向鉆施工要求。
本標準由住房城鄉建設部負責管理，由中華人民共和國工業和信息化部負責日常管理，由中訊郵電咨詢設計院有限公司負責技術內容的解釋。
本標準在執行過程中，請各單位注意總結經驗，積累資料，隨時將有關意見和建議反饋給中訊郵電咨詢設計院有限公司（地址：北京市海淀區首體南路9號主語商務中心3號樓，郵政編碼：100048），以供今后修訂時參考。
本標準主編單位、參編單位、主要起草人和主要審查人：
主編單位：中訊郵電咨詢設計院有限公司
參編單位：北京電信規劃設計院有限公司、中國通信建設集團有限公司、遼寧電信規劃設計院有限公司。
主要起草人：遲永生、張曜暉、薛明、謝鵬、陳萬虎、王樹林、陳小武、張廣強、王建國、苗遙、李為民。
主要審查人：沈梁、唐紅炬、孫曉東、楊彪、王尚奇、張漱純、趙正春。
1 總則
1.0.1 為了適應現代化城市建設與信息發展的需要，保證通信管道建設中的材料、施工和竣工驗收指標達到設計要求，制定本標準。
1.0.2 本標準是通信管道工程施工、監理、隨工驗收、初步驗收、最終驗收、編制竣工文件等工作的技術依據。
1.0.3 本標準適用于新建、擴建、改建通信管道工程的施工和驗收。
1.0.4 工程建設中應采用提高施工質量、減少環境污染、降低工程造價的新工藝、新技術。
1.0.5 隨工檢驗和竣工驗收中，對于不符合規定的工作內容，應由相關責任單位負責處理、返修至合格。
1.0.6 通信管道與通道的施工及驗收除應符合本標準外，尚應符合國家現行有關標準的規定。
2 器材檢驗
3 工程測量
3.0.1 通信管道工程的測量應按照設計文件及已批準的位置、坐標和高程進行。
3.0.2 施工前，應依據設計圖紙和現場交底的控制樁點，進行通信管道及人（手）孔位置的復測，并應按施工需要釘設樁點，復測釘設的樁（板）應符合下列規定：
1 直線管道自人（手）孔中心3m～5m處開始，沿管線每隔20m～25m宜設一樁（板），采用彎管道時，樁（板）應加密。
2 樁點設置應牢固，頂部宜與地面平齊，樁點附近有永久建（構）筑物時，可做定位檢點，并應做好標志和記錄。
3 平面復測允許偏差應符合下列規定：
1) 管道中心線允許偏差為±10mm；
2) 直通型人（手）孔的中心位置允許偏差為±100mm；
3) 管道轉角處的人（手）孔中心位置允許偏差為±20mm。
3.0.3 施工現場應設置臨時水準點，并應標定管道及人（手）孔施工直測的水準樁點，臨時水準點的設置應符合下列規定：
1 臨時水準點應滿足施工測量的精度，允許偏差為±5mm；
2 臨時水準點的設置應牢固、可靠，兩點的間距不應大于150m；
3 臨時水準點、水平樁（或平尺板）的頂部應平整、穩定，并應有明顯標記；
4 臨時水準點、水平樁（或平尺板）應按順序編號，測定相應高程，計算出各點相應溝（坑）底的深度，標在平尺板上并做好記錄。
3.0.4 施工時，校測應符合下列規定：
1 在完成溝（坑）挖方及地基處理后，應校測管道溝、人（手）孔坑底地基的高程是否滿足設計要求；
2 施工過程中發現水平樁（或平尺板）錯位或丟失時，應及時進行校測并補設樁點。
3.0.5 挖土方工作完成后，凡在溝（坑）中的其他管、線等不需移改的地下設施及已移改完畢的地下設施，應測量其頂部（底部）的高程、寬度等及與臨近人（手）孔和通信管道（通道）的相對位置、垂直間距、水平間距，并應注明其類別、規格，做好記錄。
3.0.6 通信管道的各種高程應以水準點為基準，允許偏差為±10mm。
4 土方工程
5 模板、鋼筋及混凝土、砂漿
6 人（手）孔、通道建筑
7 鋪設管道
8 工程驗收
附錄A 回彈儀測量混凝土的強度

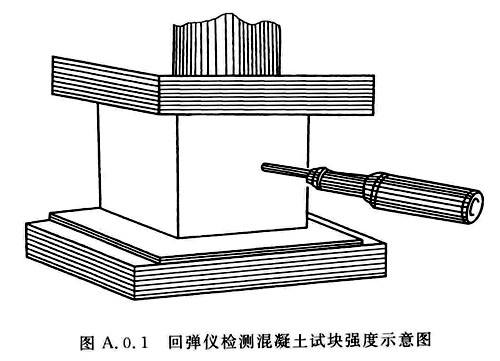

A.0.1 混凝土的強度應使用回彈儀進行測試（圖A.0.1）。
A.0.2 回彈儀的操作應符合下列規定：
1 使用時，將回彈儀頭對準被試物體，儀器與被測物體表面應垂直，輕壓后放松儀器，使按鈕彈起，彈簧桿彈出，再將儀器均勻壓向試塊，至儀器內彈擊錘飛速運動，指針被彈起，測量人員按動按鈕將指針固定后，可讀出回彈值；
2 混凝土被測表面應選取多個不重合的測點進行測試，測試值應為測試多個點后除去最大值點和最小值點后的算術平均值；

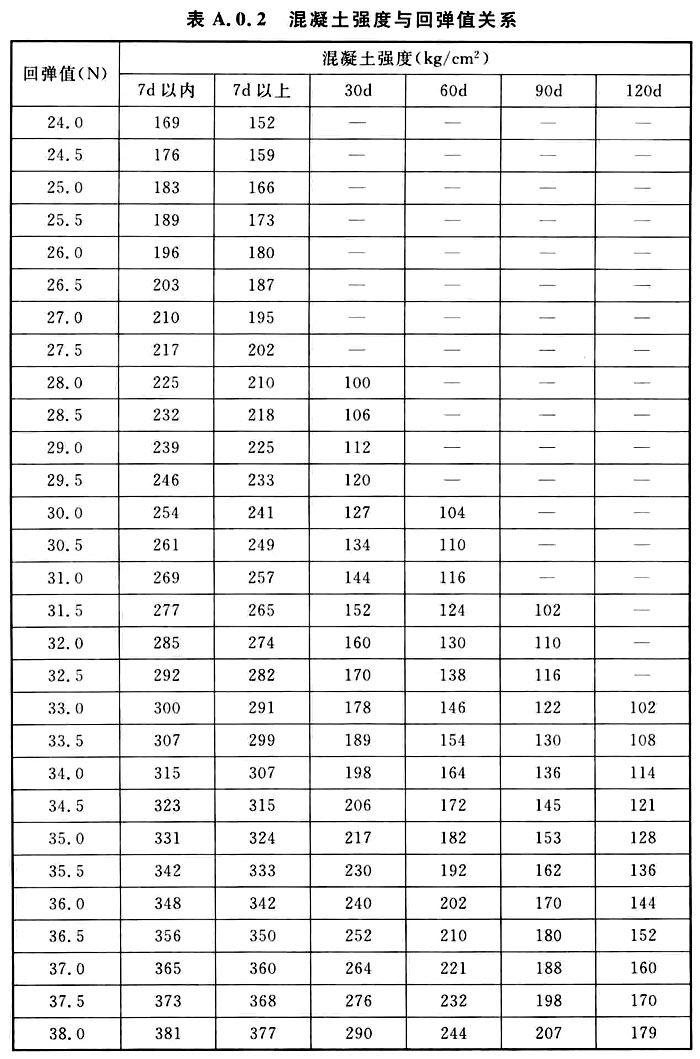

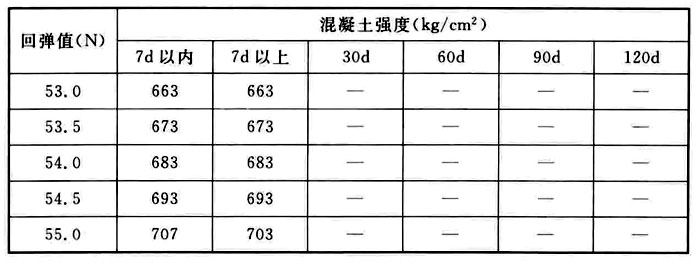

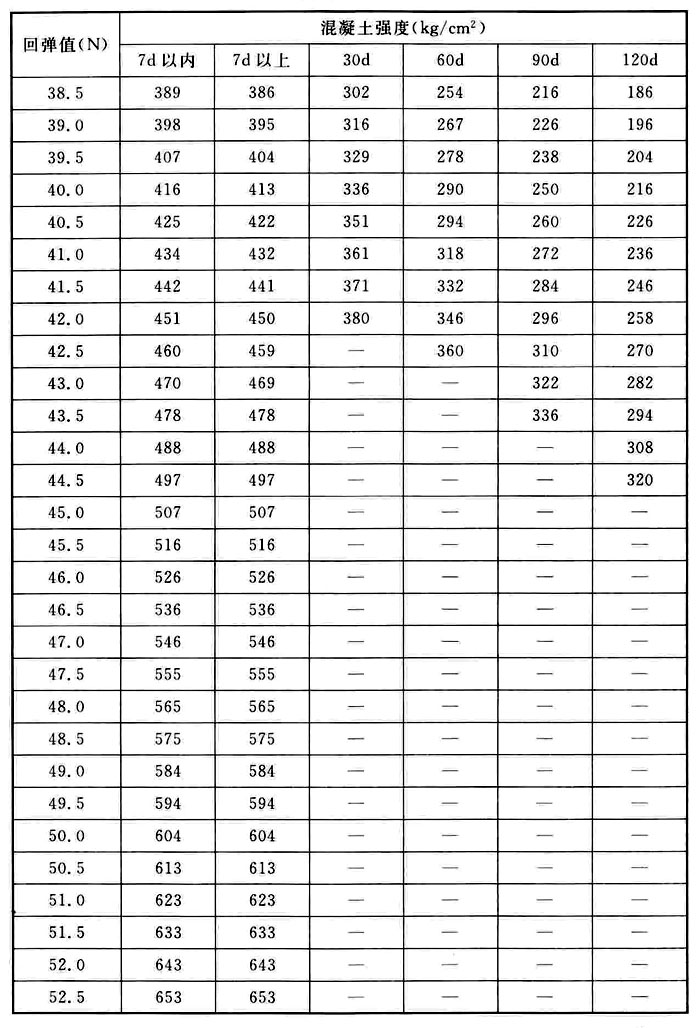

3 查表A.0.2可求出試塊強度，具體方法可按儀器說明書。
A.0.3 混凝土構件應符合下列規定：
1 鋼筋混凝土表面的碳化深度不宜超過鋼筋在混凝土中的埋深?；炷帘砻嫣蓟疃葴y試時，應選擇靠近試面混凝土試件的邊角部分，用小錘擊一缺口，立即在混凝土脫落面上滴入含量為1％～2％的酚酞試液，此時內部未碳化的混凝土立即變紅，外部已碳化部分則不變色，不變色的深度即為混凝土的碳化深度。

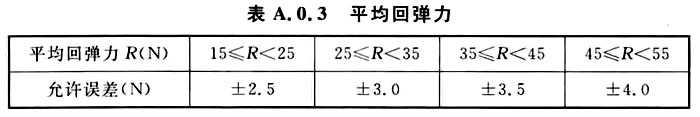

2 混凝土構件每一被測面應選15個～20個不同的測點做回彈檢測，回彈力R的值應為排除最大值和最小值的算術平均值。回彈力R的允許誤差應符合表A.0.3的規定。
3 被測混凝土構件的厚度應大于100mm。
A.0.4 測試時應符合下列規定：
1 儀器與被測物體表面應垂直；
2 被測表面應清除砂漿、油污、木屑等雜物，必要時可用砂輪磨平后再測試；
3 混凝土表面在測試時應保持干燥；
4 每一測點應只測一次，不得重復，測點與試件邊緣間的距離應大于30mm；
5 儀器應經常矯正，修正誤差。
附錄B 水泥管塊規格和多孔塑料管端面

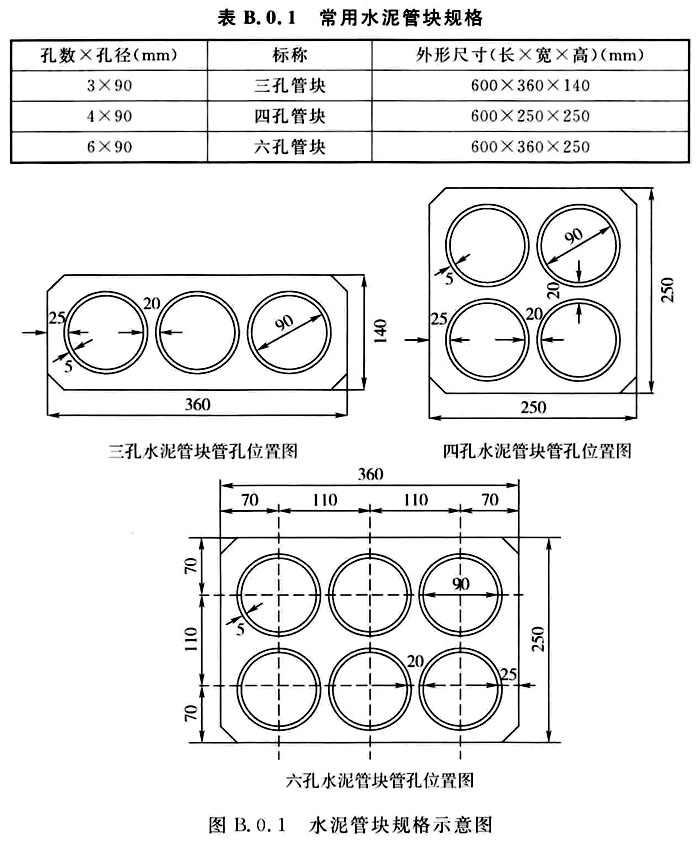

B.0.1 水泥管塊的規格應符合表B.0.1的規定（圖B.0.1）。

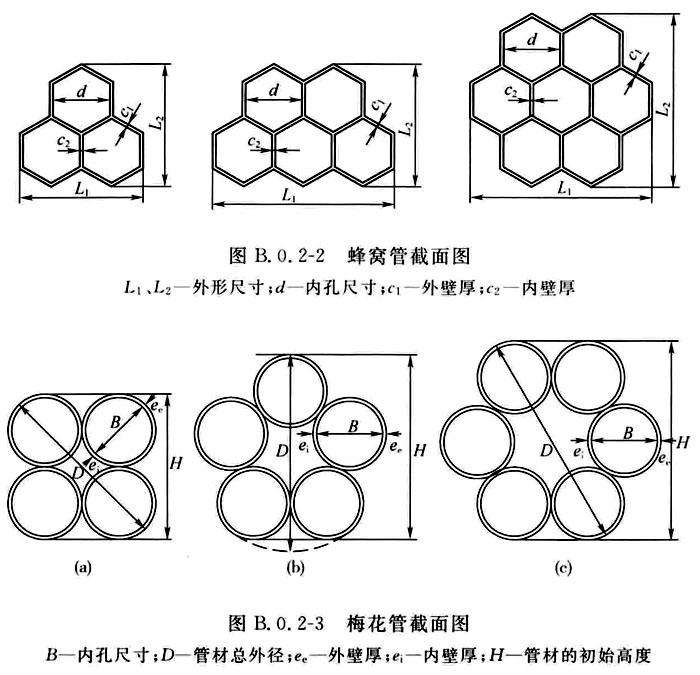

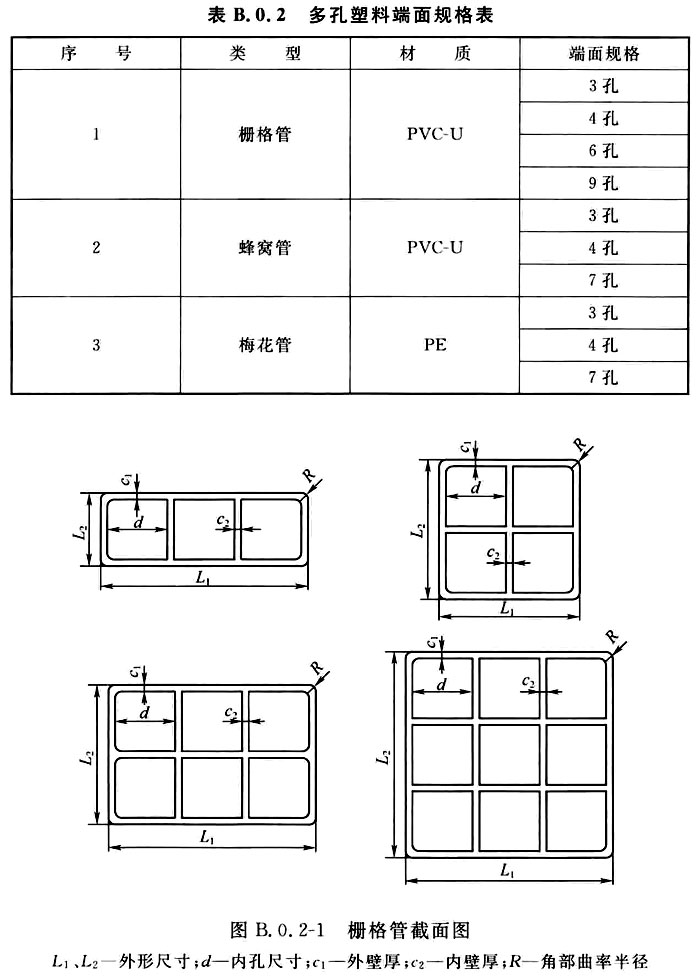

B.0.2 多孔塑料管常用端面規格應符合表B.0.2的有關規定（圖B.0.2-1、圖B.0.2-2和圖B.0.2-3）。
附錄C 塑料管材規格

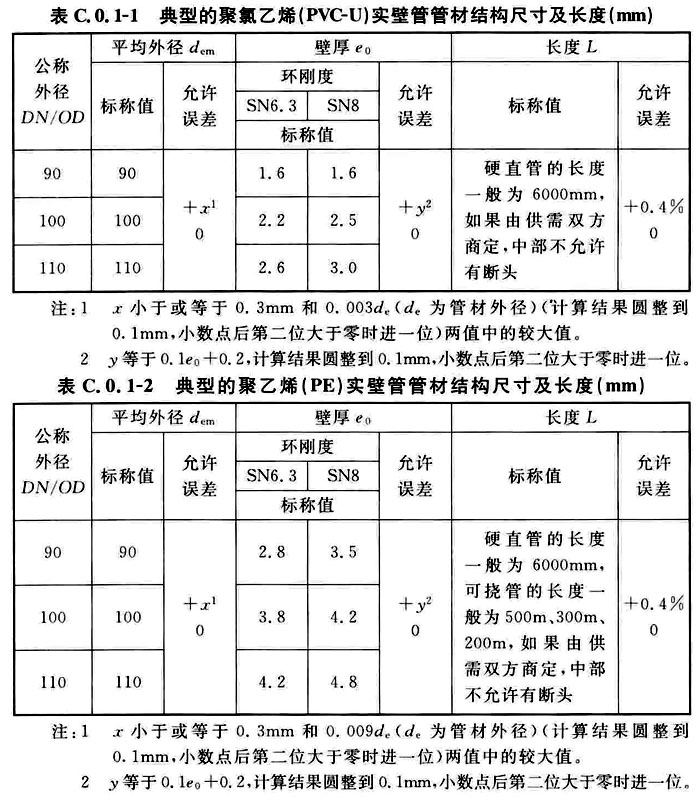

C.0.1 典型的實壁管的規格尺寸應符合表C.0.1-1和表C.0.1-2的規定。

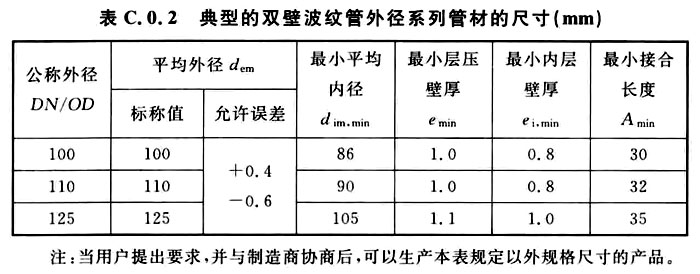

C.0.2 典型的雙壁波紋管的規格尺寸應符合表C.0.2的規定，且承口的最小平均內徑不應小于管材的最大平均外徑。

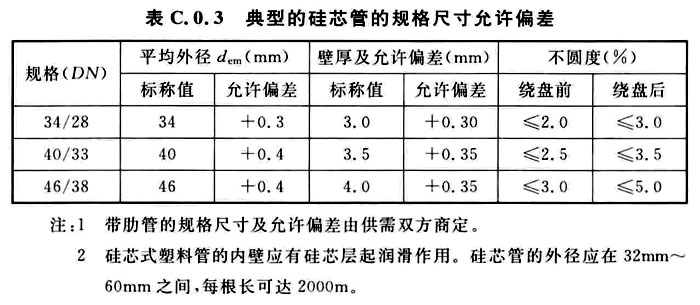

C.0.3 典型的硅芯管的規格尺寸允許偏差應符合表C.0.3的規定。

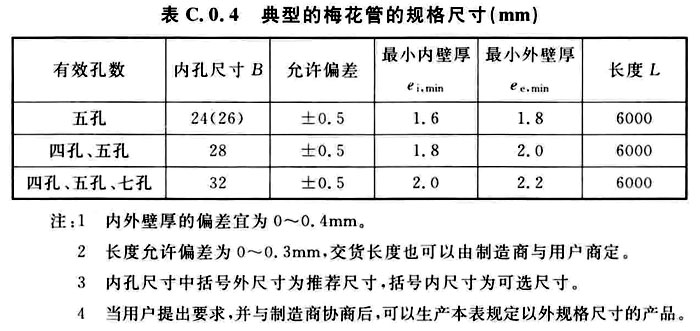

C.0.4 典型的梅花管的規格尺寸應符合表C.0.4的規定。

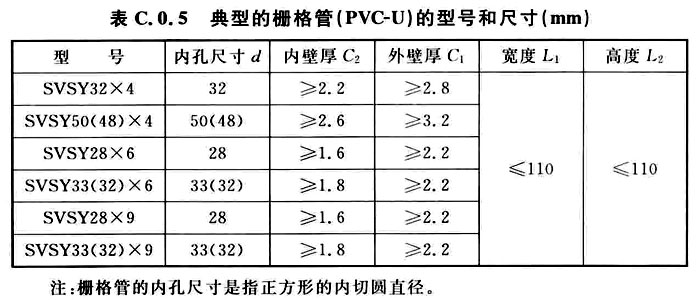

C.0.5 典型的柵格管(PVC-U)的型號和尺寸應符合表C.0.5的規定。

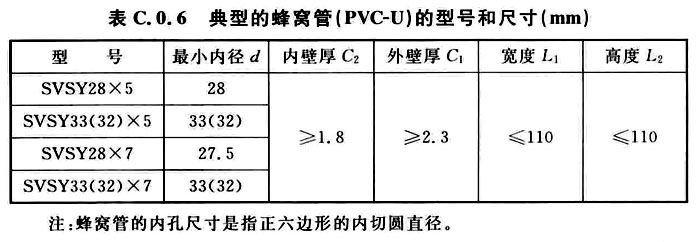

C.0.6 典型的蜂窩管(PVC-U)的型號和尺寸應符合表C.0.6的規定。
附錄D 常用各種標號普通混凝土參考配比及每立方米用料量
D.0.1 常用各種標號普通混凝土參考配比及每立方米用料量的使用應符合下列規定：
1 鑒于全國各地的砂、石料質地各異，施工單位應按“先試驗、后定配比”的原則，確定工程用混凝土的合理配比；
2 普通混凝土的合成料應為符合要求的標準材料；
3 工程建設中可采用52.5號水泥、42.5號水泥和32.5號水泥，應以42.5號水泥為主。

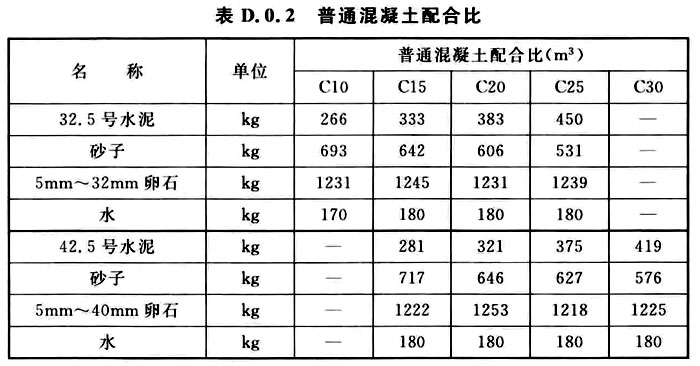

D.0.2 預制品用普通混凝土配合比應符合表D.0.2的規定。

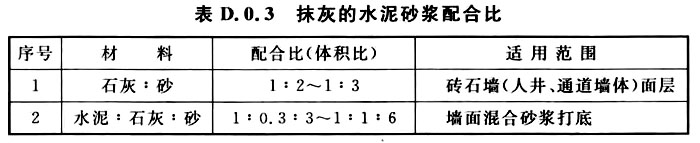

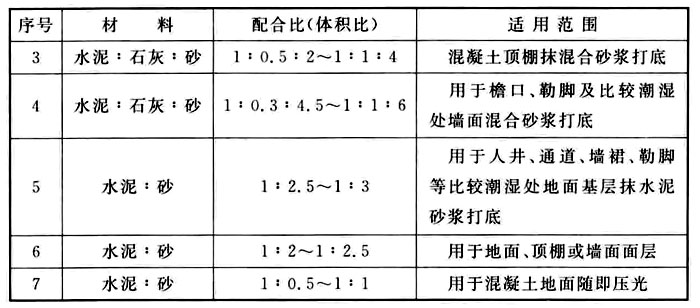

D.0.3 抹灰的水泥砂漿配合比應符合表D.0.3的規定。

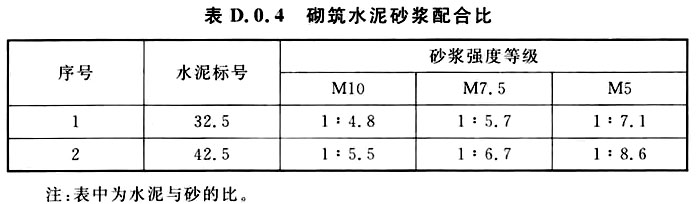

D.0.4 砌筑水泥砂漿配合比應符合表D.0.4的規定。

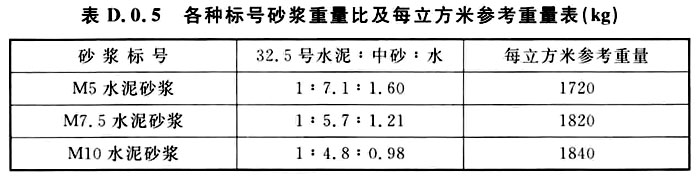

D.0.5 砌筑砂漿重量比及每立方米砌體用料量應符合表D.0.5的規定。

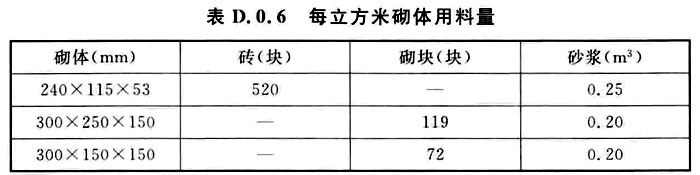

D.0.6 每立方米砌體用料量應符合表D.0.6的規定。

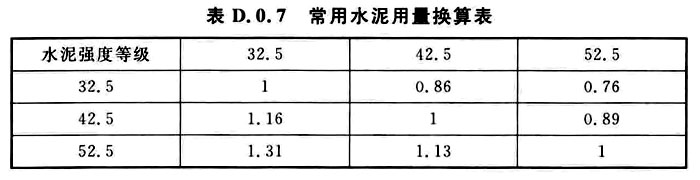

D.0.7 常用水泥用量換算應符合表D.0.7的規定。
附錄E 定型人孔及體積表

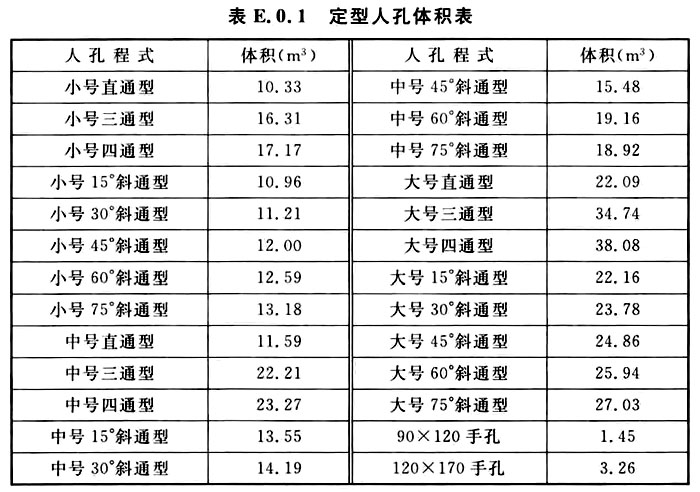

E.0.1 定型人孔體積應符合表E.0.1的規定。

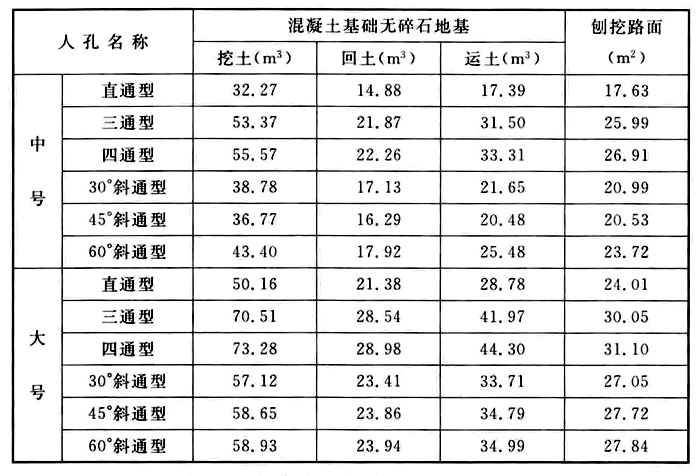

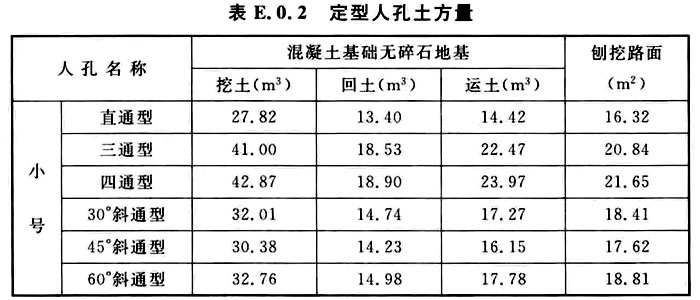

E.0.2 定型人孔土方量應符合表E.0.2的規定。

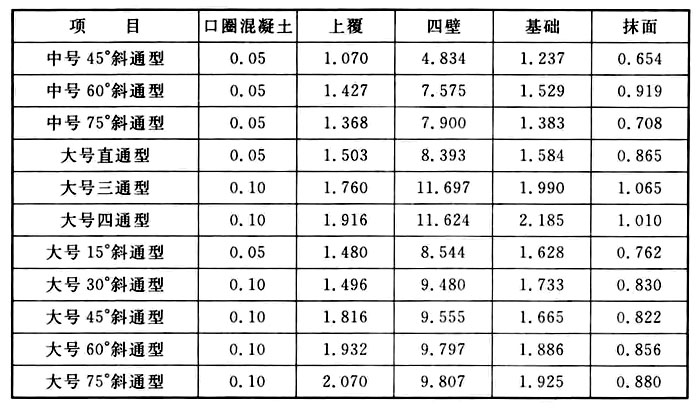

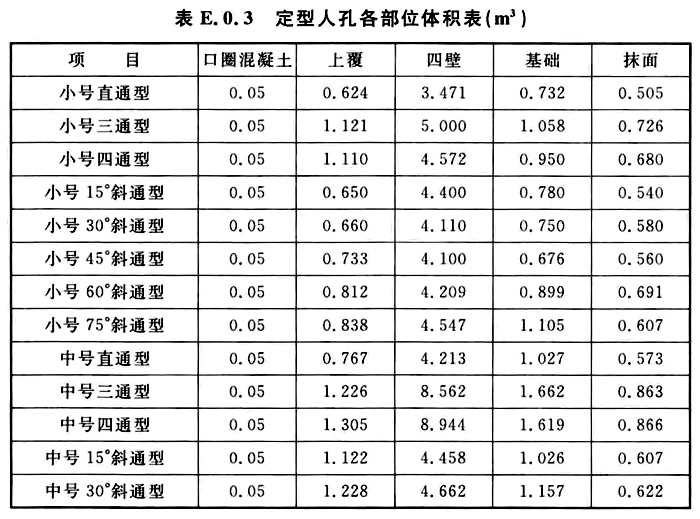

E.0.3 定型人孔各部位體積應符合表E.0.3的規定。

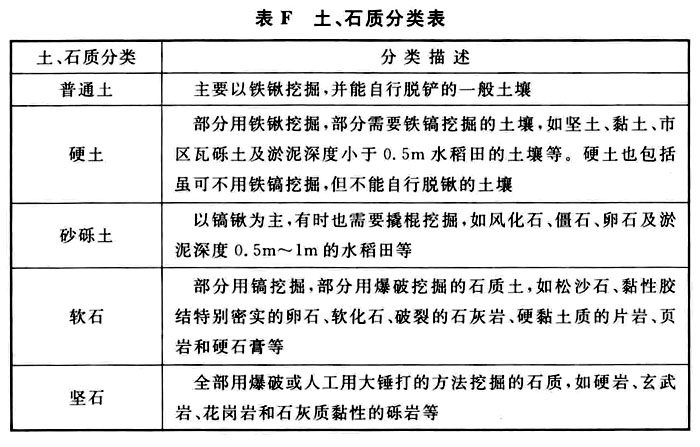

附錄F 土、石質分類
附錄F 土、石質分類

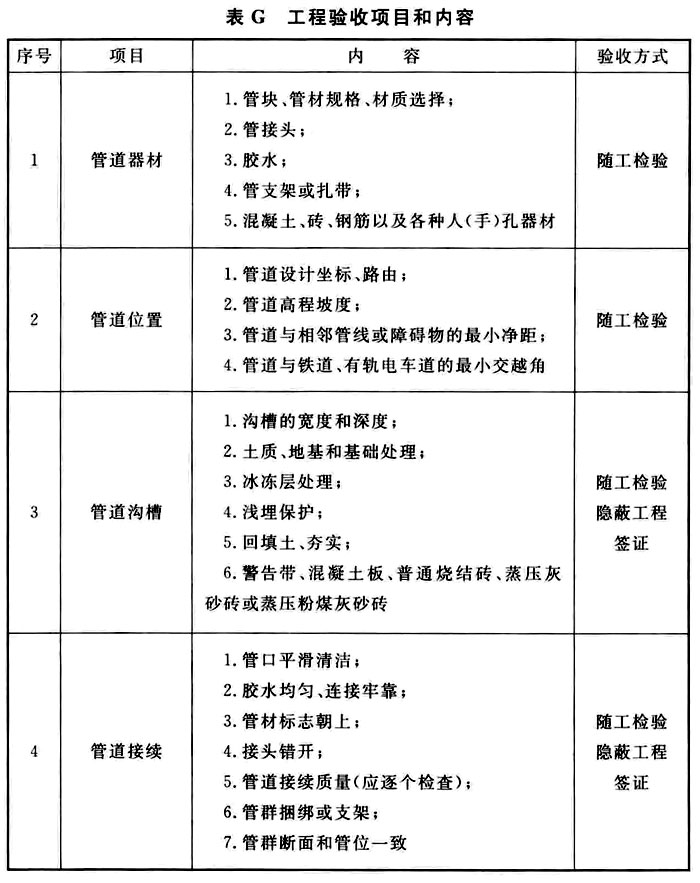

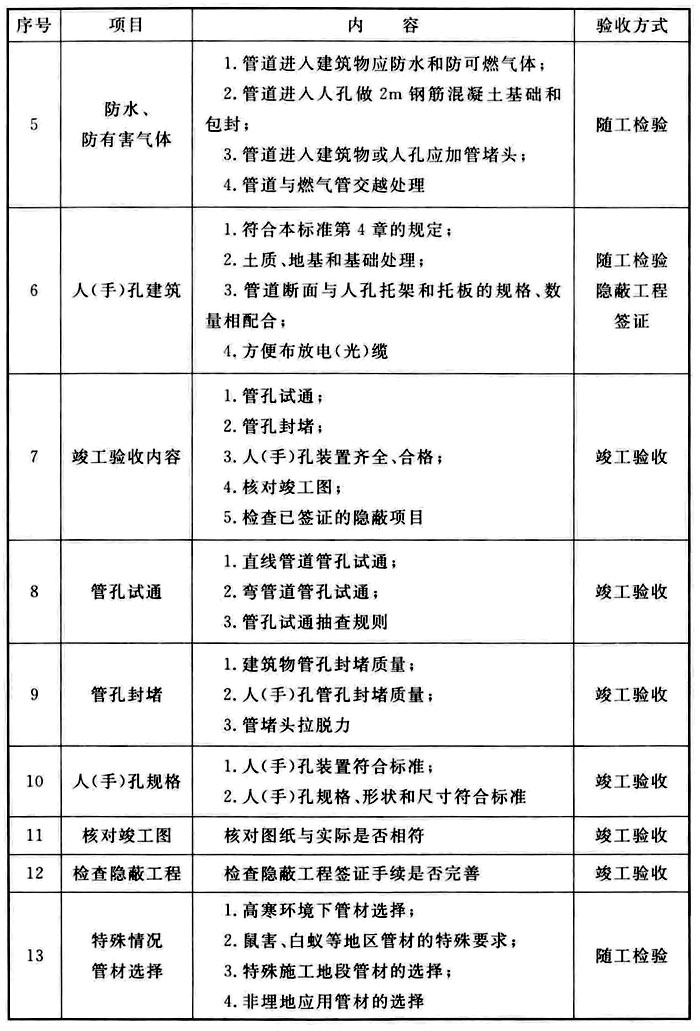

附錄G 工程驗收項目和內容
附錄G 工程驗收項目和內容
