公告
中華人民共和國住房和城鄉建設部公告
第1290號
住房城鄉建設部關于發布國家標準
《聚酯及固相縮聚設備工程安裝與質量驗收規范》的公告
現批準《聚酯及固相縮聚設備工程安裝與質量驗收規范》為國家標準，編號為GB/T51193-2016，自2017年4月1日起實施。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2016年8月26日
前言
前言
本規范是根據住房城鄉建設部《關于印發（2014年工程建設標準規范制訂修訂計劃>的通知》（建標[2013]169號）的要求，由中國紡織工業聯合會和中國昆侖工程公司共同編制完成的。
規范編制組經廣泛調查研究，根據我國聚酯及固相縮聚設備工程的安裝特點，認真總結設備安裝和驗收經驗，參考同類現行國家標準，并在廣泛征求意見的基礎上多次修改，最后經審查定稿。
本規范共10章和29個附錄，主要內容包括：總則，術語和代號，基本規定，場內設備運輸及吊裝，設備支架鋼平臺安裝，設備安裝，管道安裝，電氣安裝，儀表及控制系統安裝，絕熱、涂料防腐蝕安裝等。本規范由住房城鄉建設部負責管理，由中國紡織工業聯合會負責日常管理，由中國昆侖工程公司負責具體技術內容的解釋。執行過程中，如有意見或建議，請寄送中國昆侖工程公司（地址：北京市海淀區增光路21號，郵政編碼：100037，傳真：010-68395215)。
本規范主編單位、參編單位、主要起草人和主要審查人：
主編單位：中國紡織工業聯合會
中國昆侖工程公司
參編單位：中核華譽工程有限責任公司
中國機械工業第一建設有限公司
浙江省工業設備安裝集團有限公司
江蘇天目建設集團有限公司
主要起革人：楊海明 周華堂 李莉 叢彬 李宏儒
劉哲 趙國平 諸明泉 姜平 吳江
劉臣平 張松濤 孫良 周超
主要審查人：萬網勝 羅文德 張萬和 劉承彬 侯小平
汪英枝 楊星 楊鐵榮 張建仁 付剛
張玉祥 陳鋼 劉錦陽 龐勁風 陳福生
1 總則
1.0.1為了統一聚酯及固相縮聚設備工程安裝的技術要求，規范安裝與質量驗收，保證安裝質量，制定本規范。1.0.2本規范適用于新建、改建和擴建項目的聚酯及固相縮聚設備工程安裝與質量驗收。
1.0.3聚酯及固相縮聚設備工程安裝與質量驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和代號
2.2 代號
PET polyethylene terephthalate精對苯二甲酸乙二醇酯
PIA purified isophthalic acid精間苯二甲酸
PTA purified terephthalic acid精對苯二甲酸
SSP solid state polycondensation固相縮聚
3 基本規定
4 場內設備運輸及吊裝
5 設備支架鋼平臺安裝
5.0.1設備支架鋼平臺的制作和質量驗收應符合現行國家標準《鋼結構工程施工規范》GB50755和《鋼結構工程施工質量驗收規范》GB50205的有關規定。5.0.2設備吊裝就位前，應對設備支架鋼平臺的安裝質量進行確認，并應記錄完整。其他鋼柱、鋼梁、支撐等連接件以及樓梯、欄桿和擋腳板，應在設備安裝找準、調正后及時進行最終焊接或栓接。
5.0.3設備支架鋼平臺的涂裝應符合設計文件的要求。

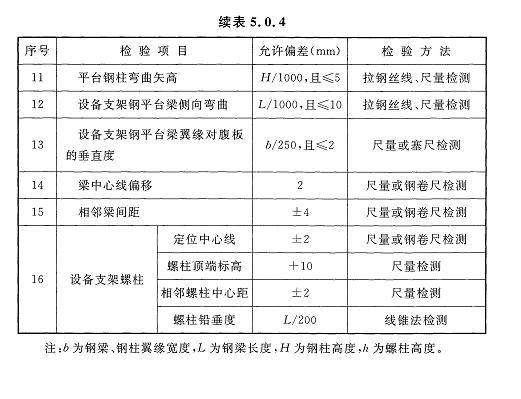

5.0.4設備支架鋼平臺安裝允許偏差和檢驗方法應符合表5.0.4的規定。
6 設備安裝
7 管道安裝
8 電氣安裝
9 儀表及控制系統安裝
10 絕熱、涂料防腐蝕安裝
10.0.1設備和管道絕熱工程的施工應符合現行國家標準《工業設備及管道絕熱工程施工規范》GB50126的有關規定，還應符合下列規定：
1操作溫度高于250℃的設備上人孔、法蘭連接處、儀表件連接處及管道上法蘭連接處、儀表件連接處、閥門閥蓋處的保溫宜待緊固件熱緊后再補做保溫；
2真空系統管道上法蘭連接處的保溫宜待真空試驗合格后再補做保溫；3預聚物泵體、熔體輸送泵體處在升溫過程中宜做臨時性保溫，待投料前再補做正式保溫。
10.0.2設備和管道絕熱工程的施工質量驗收應符合現行國家標準《工業設備及管道絕熱工程施工質量驗收規范》GB50185的有關規定。
10.0.3鋼制設備、管道及鋼結構的外表面涂料防腐蝕工程的施工應符合現行行業標準《石油化工涂料防腐蝕工程施工技術規程》SH/T3606的有關規定。
10.0.4鋼制設備、管道及鋼結構的外表面涂料防腐蝕工程施工質量驗收，應符合現行行業標準《石油化工涂料防腐蝕工程施工質量驗收規范》SH/T3548的有關規定。
附錄A 聚酯及固相縮聚設備工程安裝分項工程和檢驗批

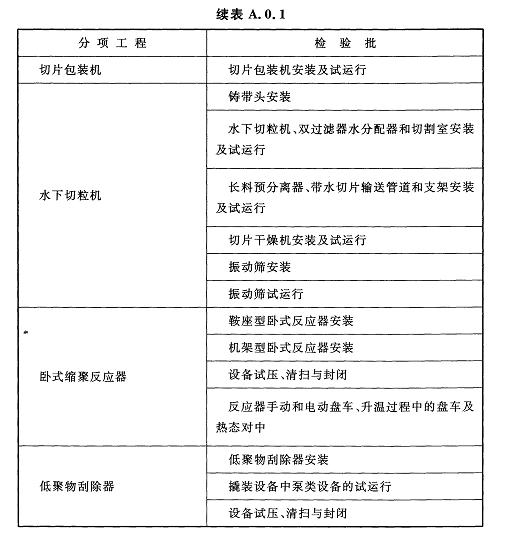

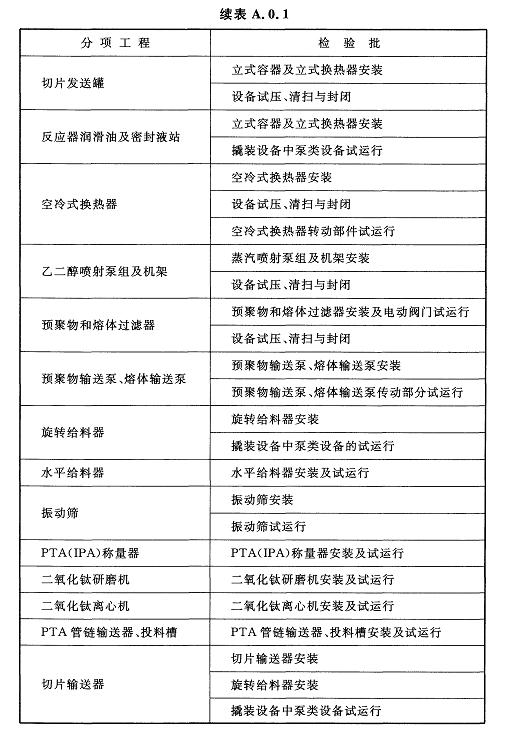

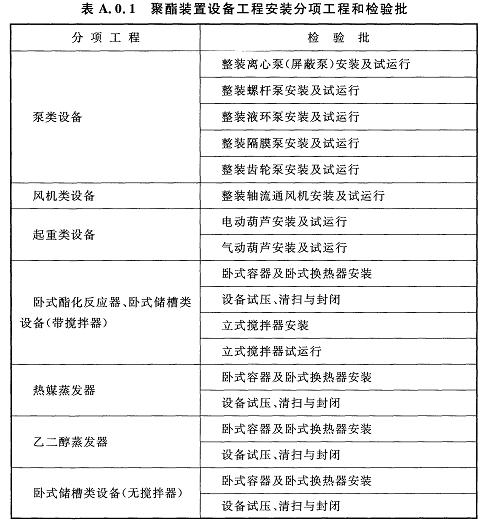

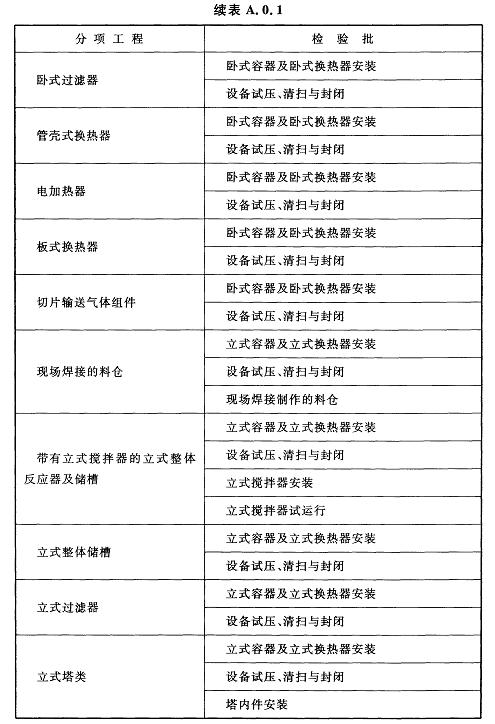

A.0.1聚酯裝置設備工程安裝分項工程和檢驗批應符合表A.0.1的規定。

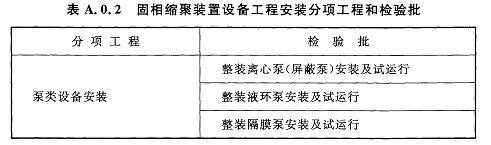

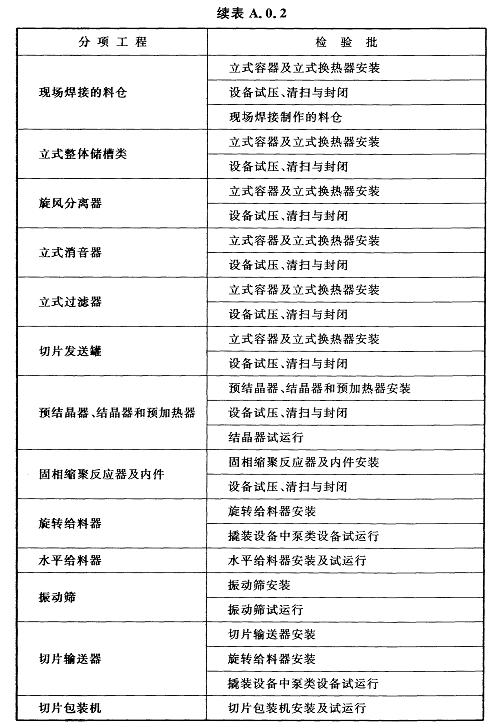

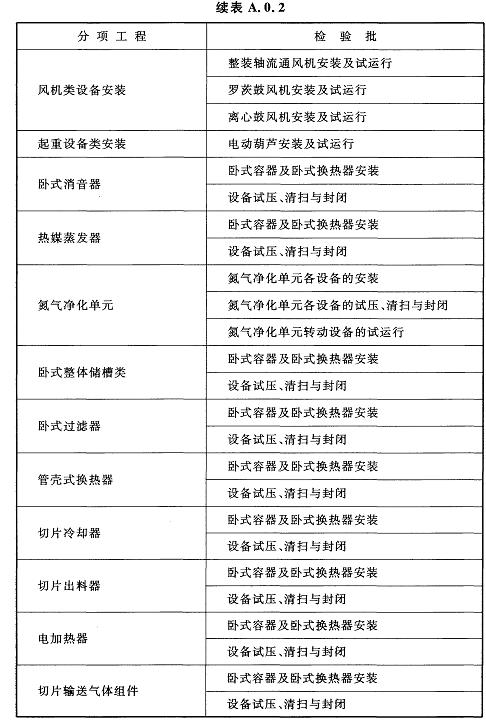

A.0.2固相縮聚裝置設備工程安裝分項工程和檢驗批應符合表A.0.2的規定。
附錄B 泵類設備安裝及試運行檢驗批質量驗收記錄

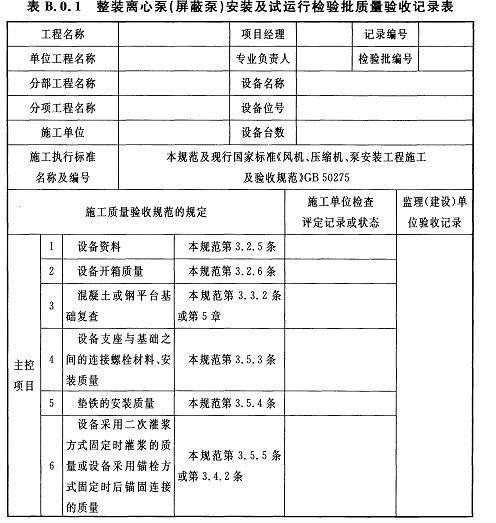

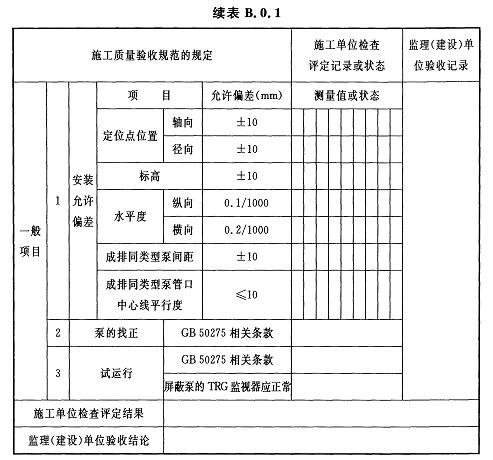

B.0.1整裝離心泵（屏蔽泵）安裝及試運行檢驗批質量驗收記錄應符合表B.0.1的規定。

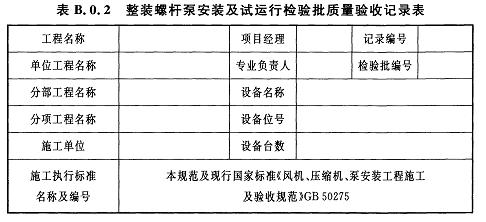

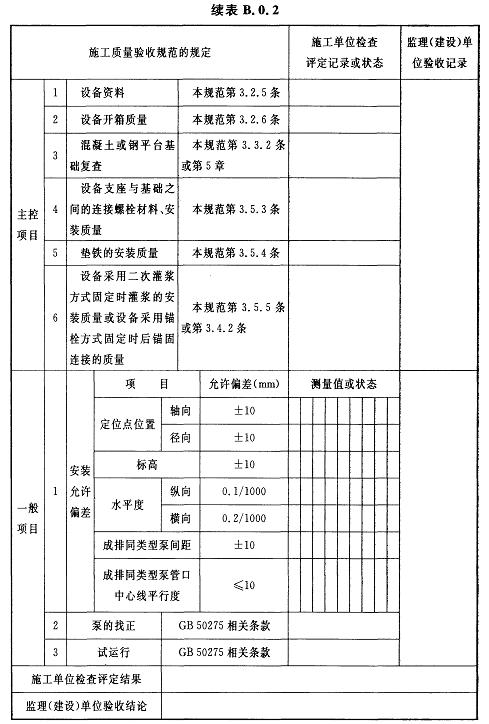

B.0.2整裝螺桿泵安裝及試運行檢驗批質量驗收記錄應符合表B.0.2的規定。

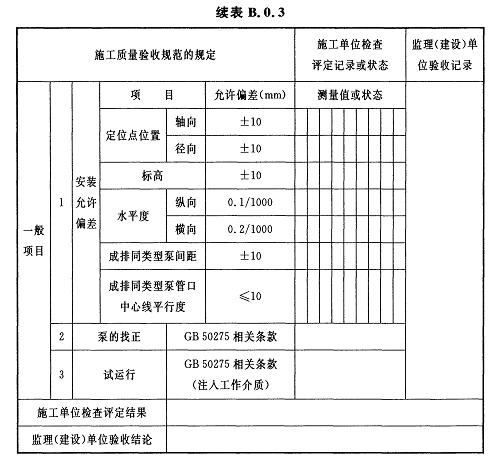

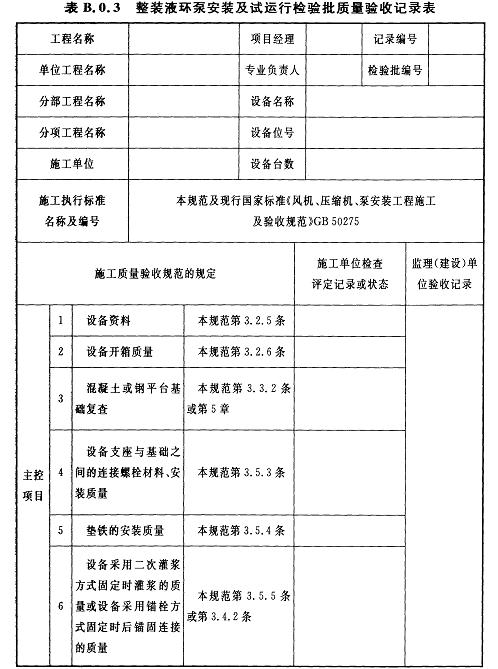

B.0.3整裝液環泵安裝及試運行檢驗批質量驗收記錄應符合表B.0.3的規定。

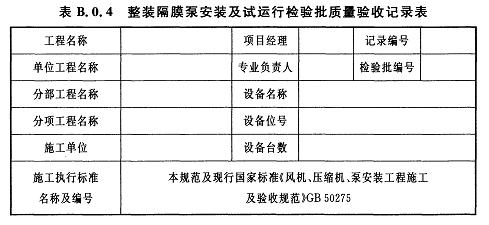

B.0.4整裝隔膜泵安裝及試運行檢驗批質量驗收記錄應符合表B.0.4的規定。

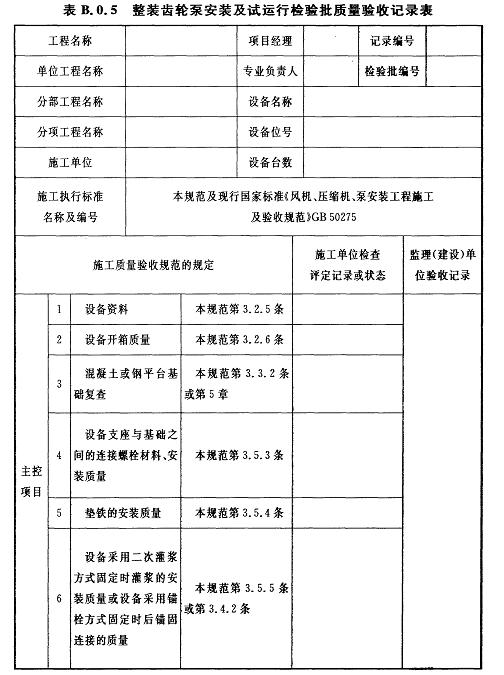

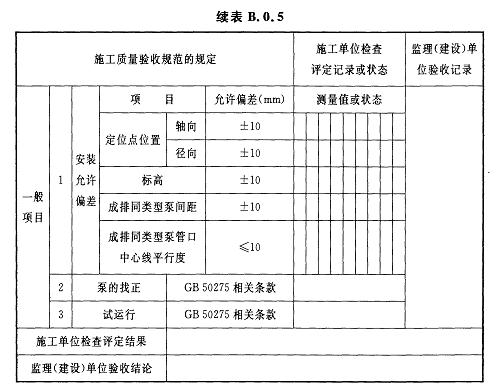

B.0.5整裝齒輪泵安裝及試運行檢驗批質量驗收記錄應符合表B.0.5的規定。
附錄C 風機類設備安裝及試運行檢驗批質量驗收記錄

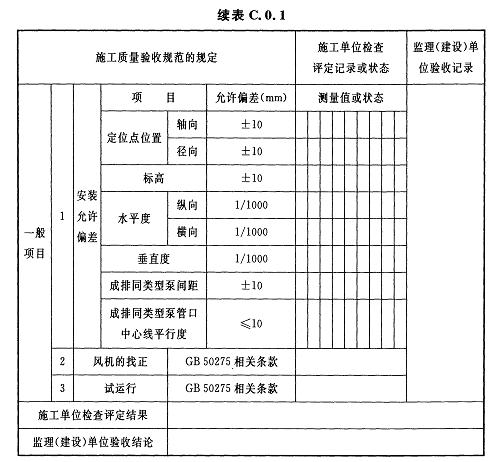

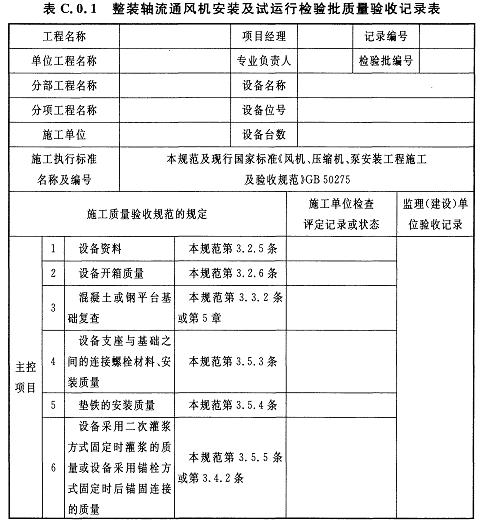

C.0.1整裝軸流通風機安裝及試運行檢驗批質量驗收記錄應符合表C.0.1的規定。

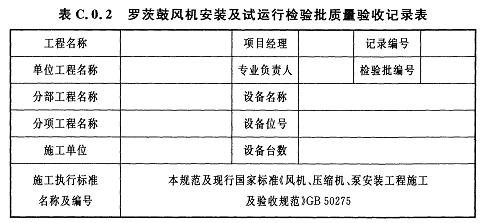

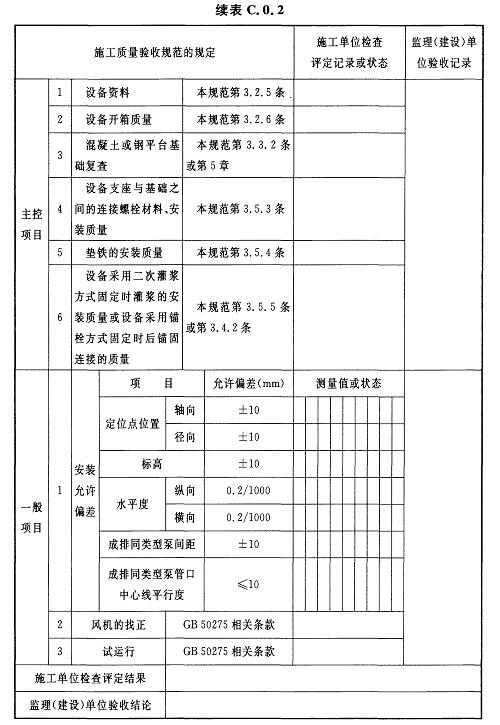

C.0.2羅茨鼓風機安裝及試運行檢驗批質量驗收記錄應符合表C.0.2的規定。

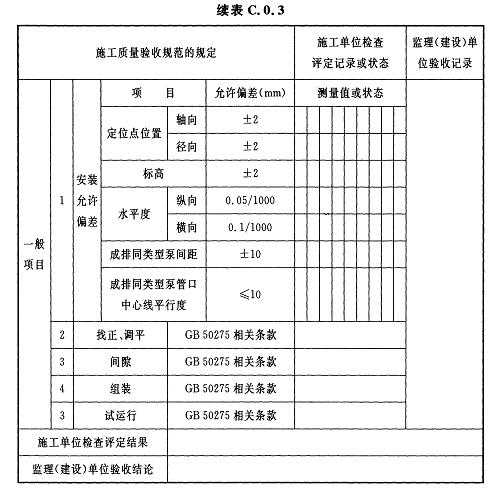

C.0.3離心鼓風機安裝及試運行檢驗批質量驗收記錄應符合表C.0.3的規定。
附錄D 起重類設備安裝及試運行檢驗批質量驗收記錄

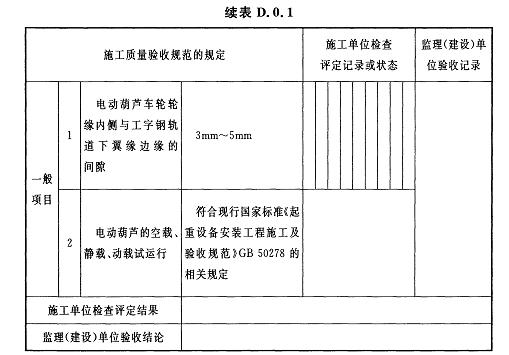

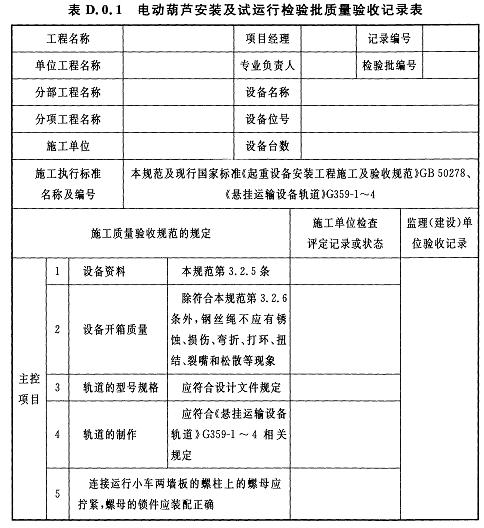

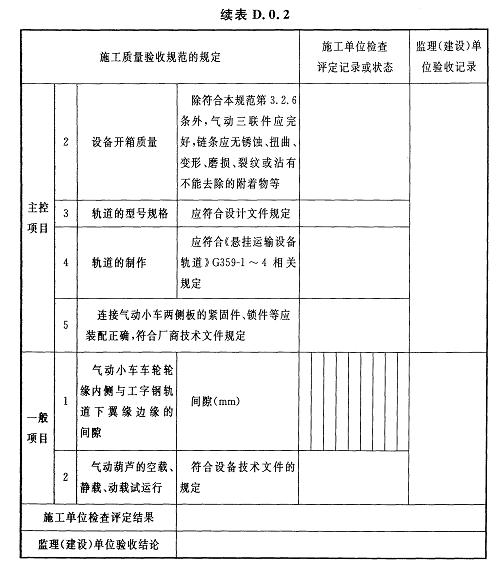

D.0.1電動葫蘆安裝及試運行檢驗批質量驗收記錄應符合表D.0.1的規定。

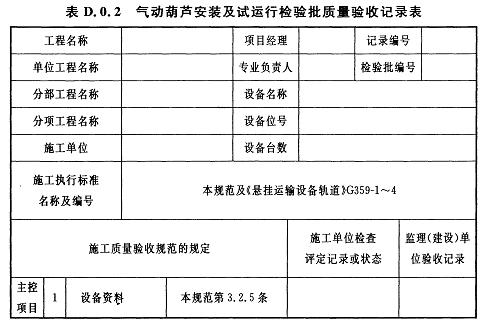

D.0.2氣動葫蘆安裝及試運行檢驗批質量驗收記錄應符合表D.0.2的規定。

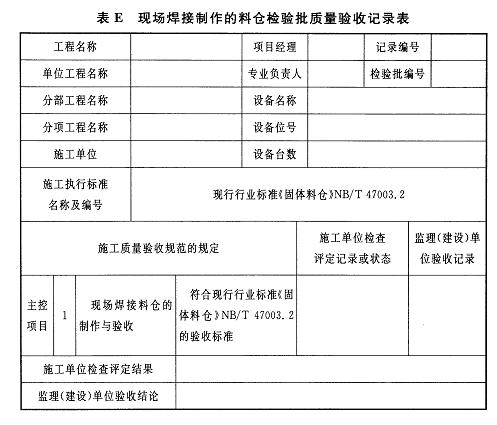

附錄E 現場焊接制作的料倉檢驗批質量驗收記錄
附錄E 現場焊接制作的料倉檢驗批質量驗收記錄

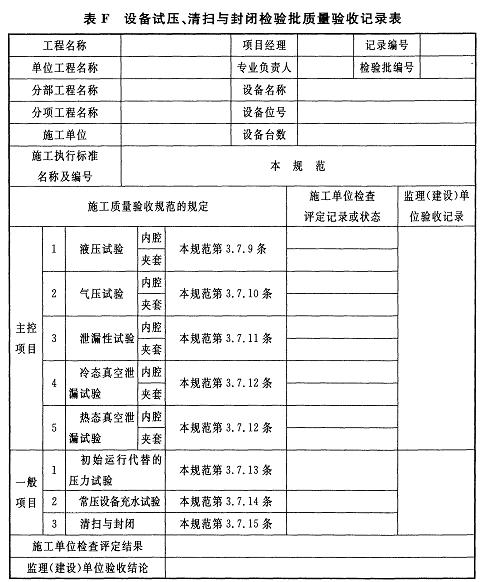

附錄F 設備試壓、清掃與封閉檢驗批質量驗收記錄
附錄F 設備試壓、清掃與封閉檢驗批質量驗收記錄

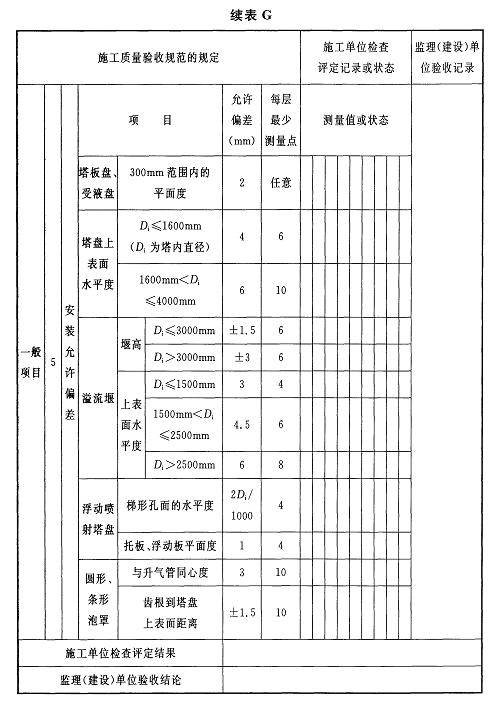

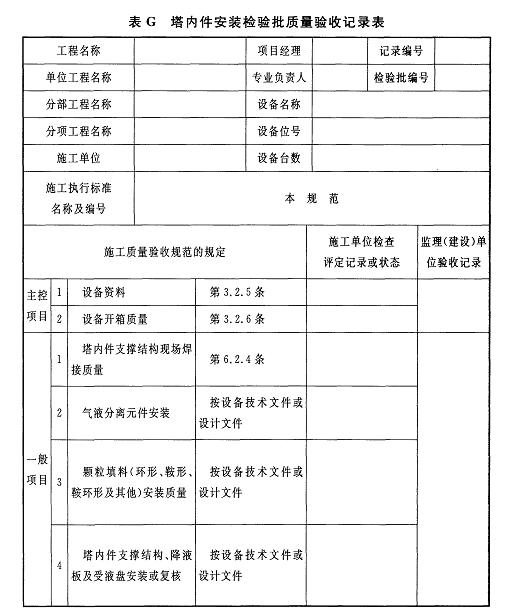

附錄G 塔內件安裝檢驗批質量驗收記錄
附錄G 塔內件安裝檢驗批質量驗收記錄
附錄H 立式攪拌器安裝及試運行檢驗批質量驗收記錄

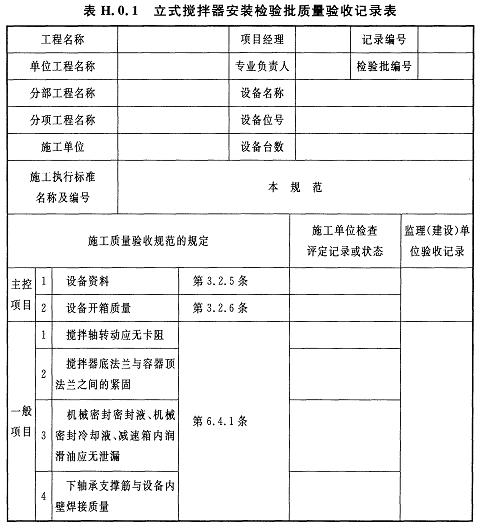

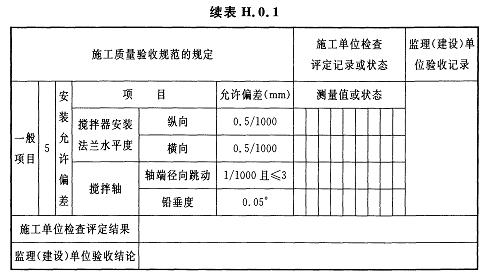

H.0.1立式攪拌器安裝檢驗批質量驗收記錄應符合表H.0.1的規定。

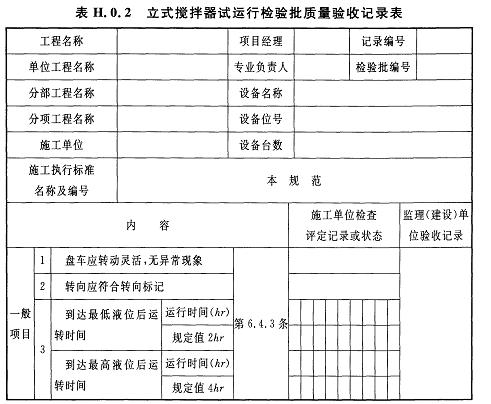

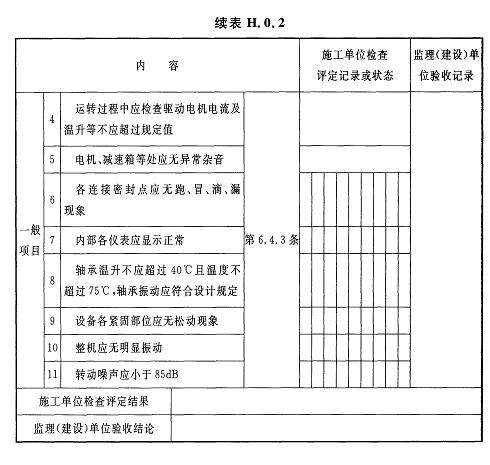

H.0.2立式攪拌器試運行檢驗批質量驗收記錄應符合表H.0.2的規定。

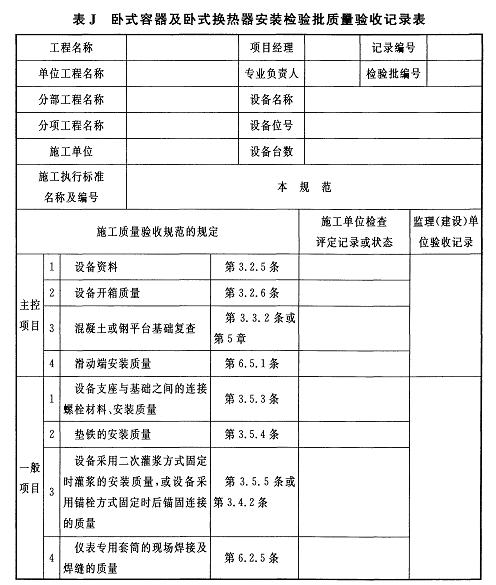

附錄J 臥式容器及臥式換熱器安裝檢驗批質量驗收記錄

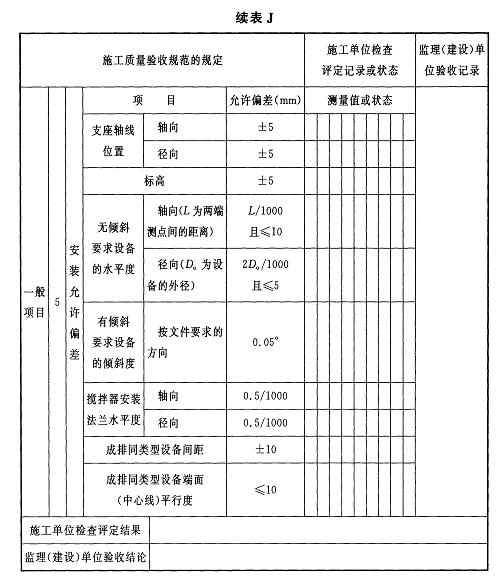

附錄J 臥式容器及臥式換熱器安裝檢驗批質量驗收記錄

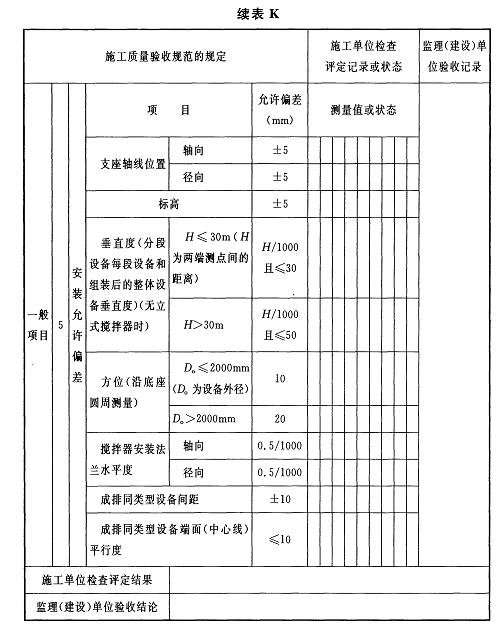

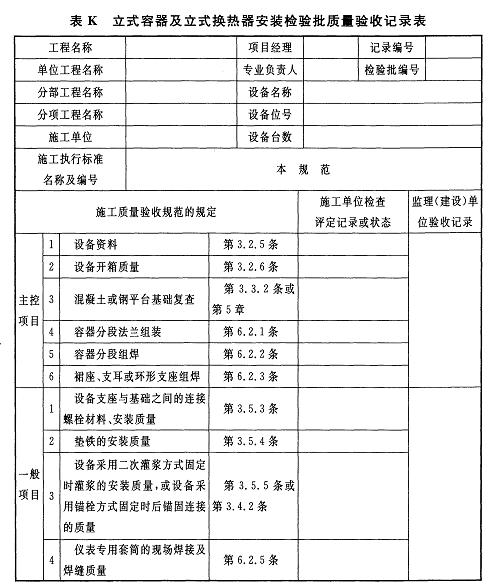

附錄K 立式容器及立式換熱器安裝檢驗批質量驗收記錄
附錄K 立式容器及立式換熱器安裝檢驗批質量驗收記錄

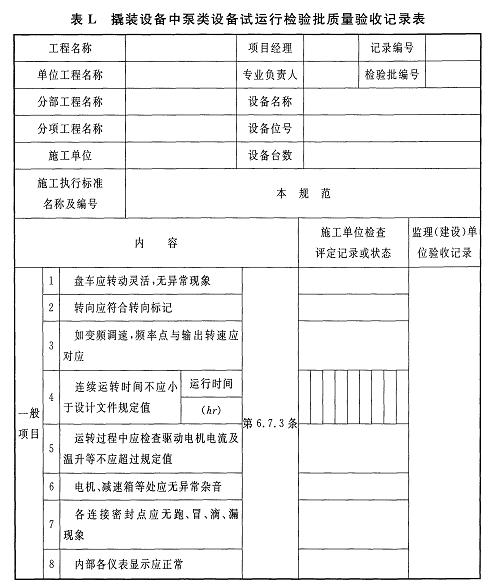

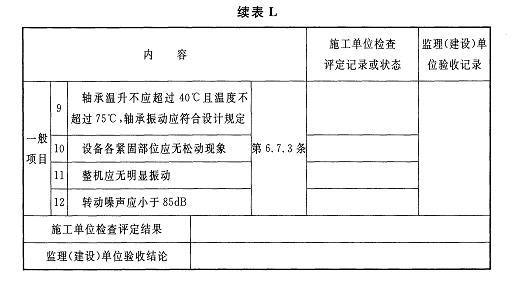

附錄L 撬裝設備中泵類設備試運行檢驗批質量驗收記錄
附錄L 撬裝設備中泵類設備試運行檢驗批質量驗收記錄
附錄M 空冷式換熱器安裝及試運行檢驗批質量驗收記錄

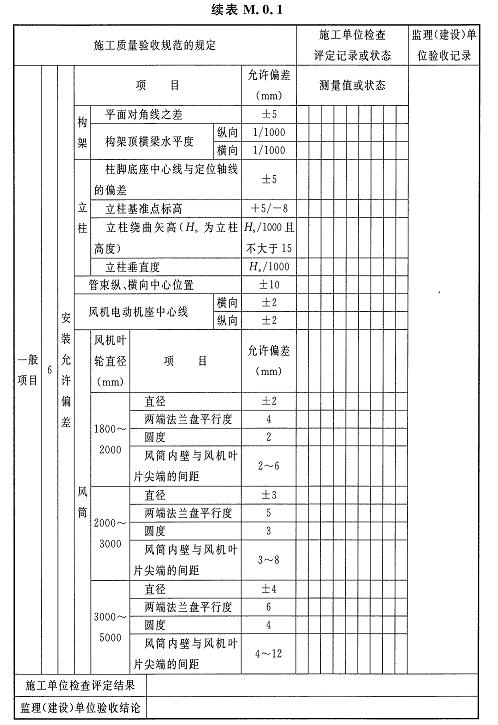

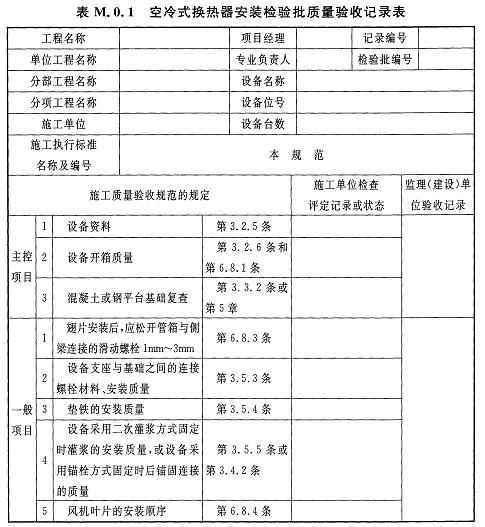

M.0.1空冷式換熱器安裝檢驗批質量驗收記錄應符合表M.0.1的規定。

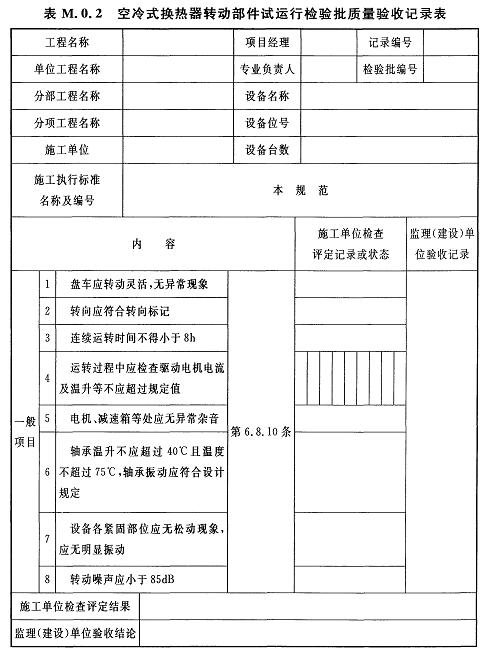

M.0.2空冷式換熱器轉動部件試運行檢驗批質量驗收記錄應符合表M.0.2的規定。

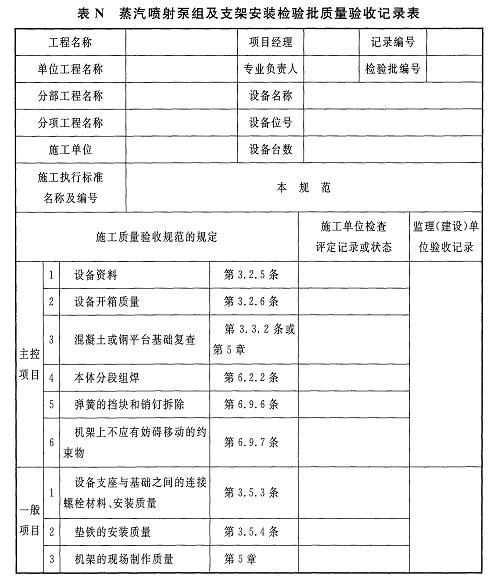

附錄N 蒸汽噴射泵組及支架安裝檢驗批質量驗收記錄

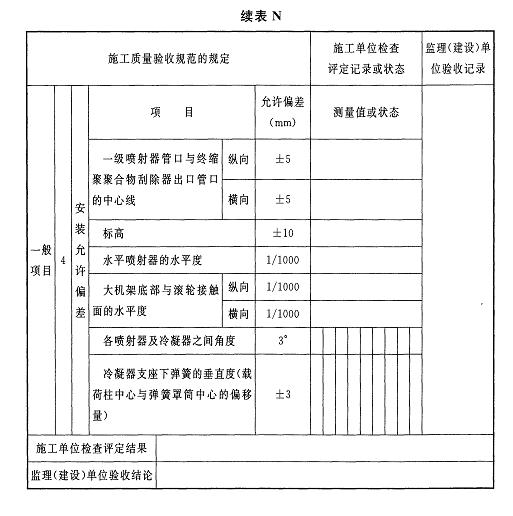

附錄N 蒸汽噴射泵組及支架安裝檢驗批質量驗收記錄

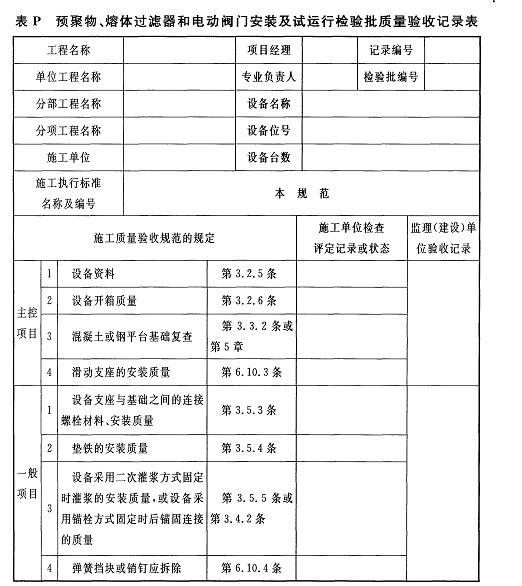

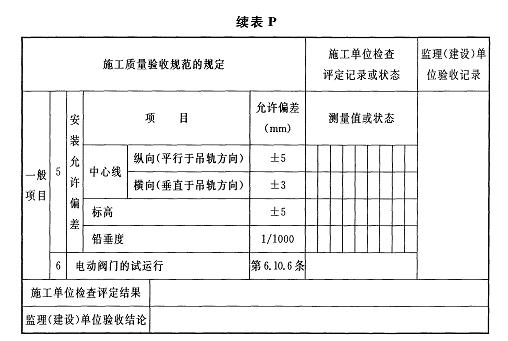

附錄P 預聚物、熔體過濾器和電動閥門安裝及試運行檢驗批質量驗收記錄
附錄P 預聚物、熔體過濾器和電動閥門安裝及試運行檢驗批質量驗收記錄
附錄Q 預結晶器、結晶器和預加熱器安裝檢驗批質量驗收記錄

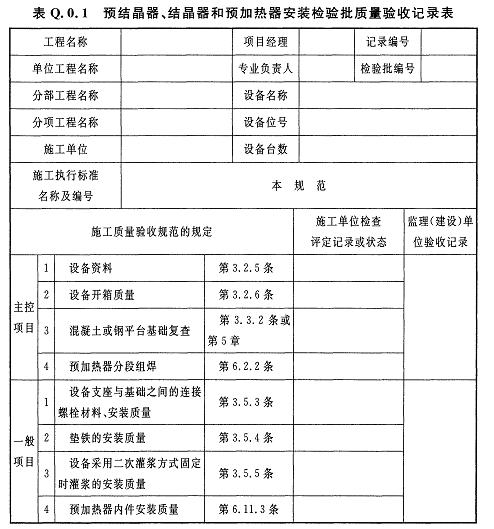

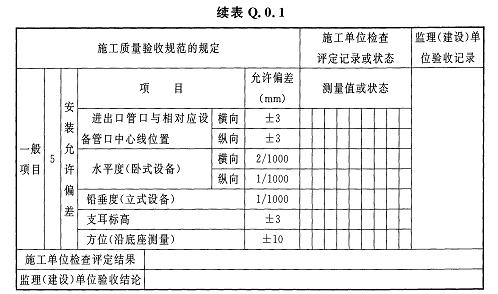

Q.0.1預結晶器、結晶器和預加熱器安裝檢驗批質量驗收記錄應符合表Q.0.1的規定。

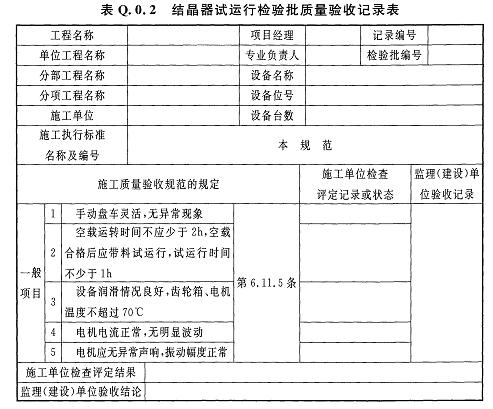

Q.0.2結晶器試運行檢驗批質量驗收記錄應符合表Q.0.2的規定。

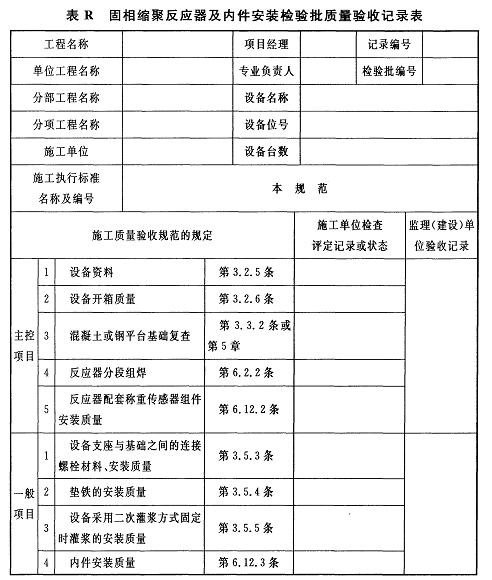

附錄R 固相縮聚反應器及內件安裝檢驗批質量驗收記錄

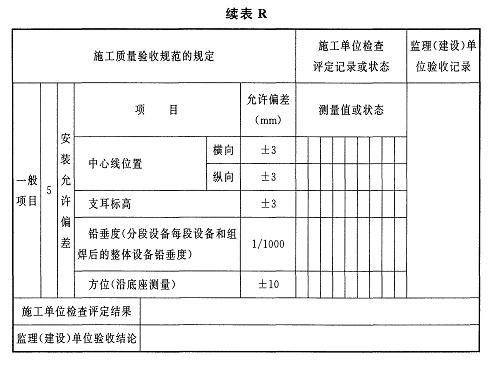

附錄R 固相縮聚反應器及內件安裝檢驗批質量驗收記錄

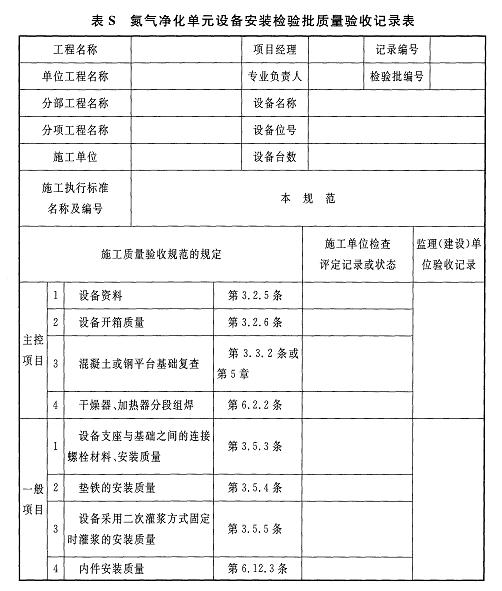

附錄S 氮氣凈化單元設備安裝檢驗批質量驗收記錄

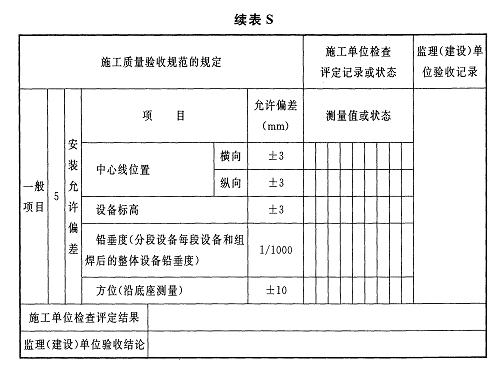

附錄S 氮氣凈化單元設備安裝檢驗批質量驗收記錄

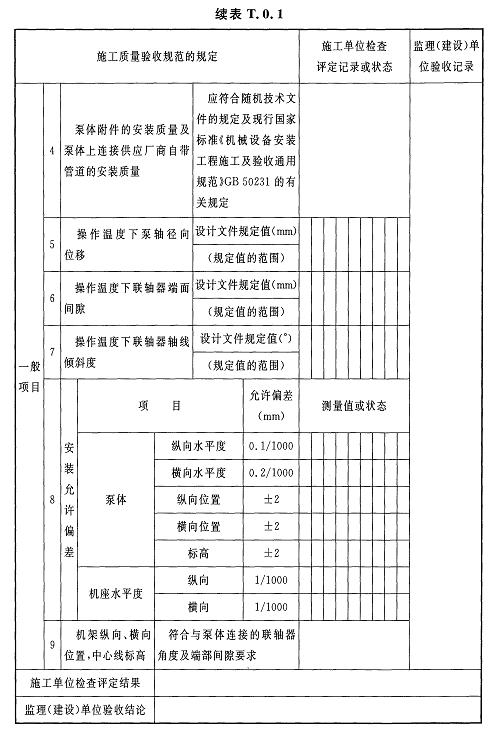

附錄T 預聚物輸送泵、熔體輸送泵安裝及傳動部分試運行檢驗批質量驗收記錄
T.0.1預聚物輸送泵、熔體輸送泵安裝檢驗批質量驗收記錄應符合表T.0.1的規定。

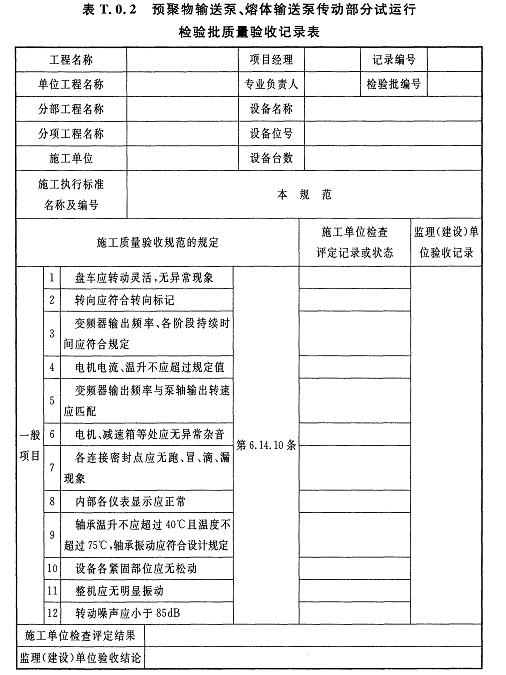

T.0.2預聚物輸送泵、熔體輸送泵傳動部分試運行檢驗批質量驗收記錄應符合表T.0.2的規定。
附錄U 給料器安裝及試運行檢驗批質量驗收記錄

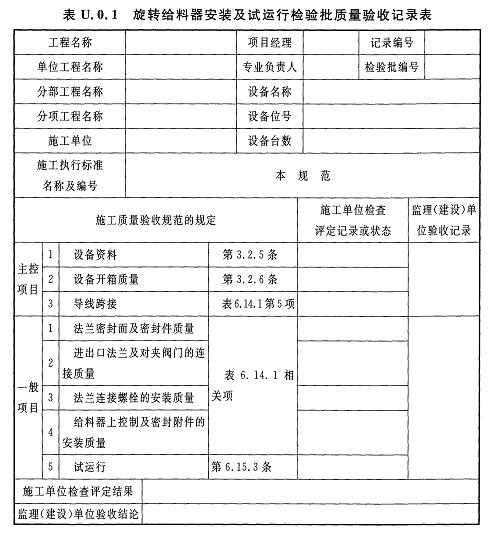

U.0.1旋轉給料器安裝及試運行檢驗批質量驗收記錄應符合表U.0.1的規定。

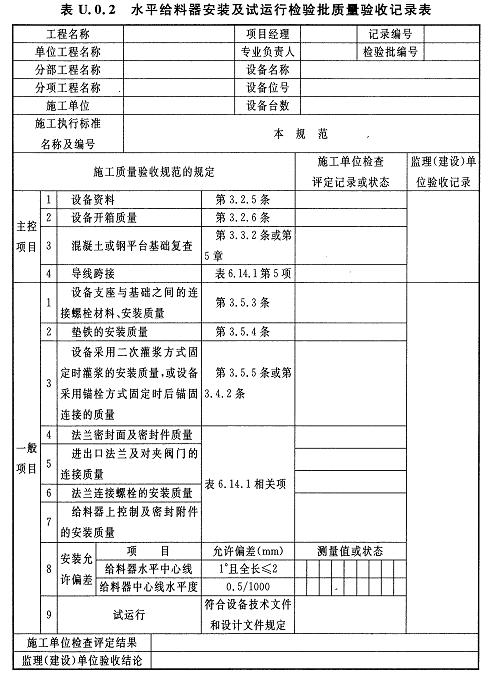

U．0.2水平給料器安裝及試運行檢驗批質量驗收記錄應符合表U.0.2的規定。
附錄V 振動篩安裝及試運行檢驗批質量驗收記錄

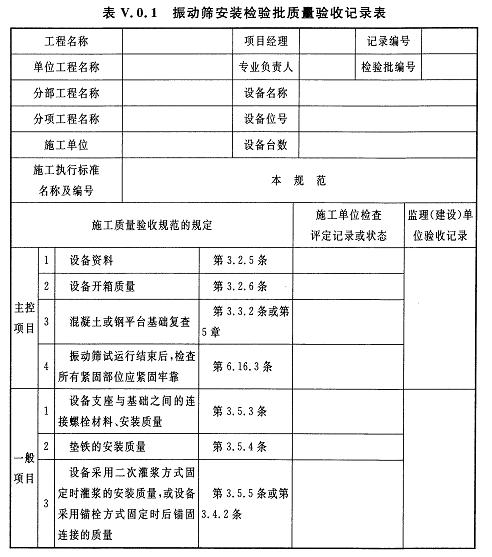

V.0.1振動篩安裝檢驗批質量驗收記錄應符合表V.0.1的規定。

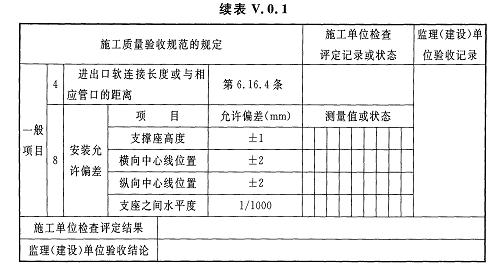

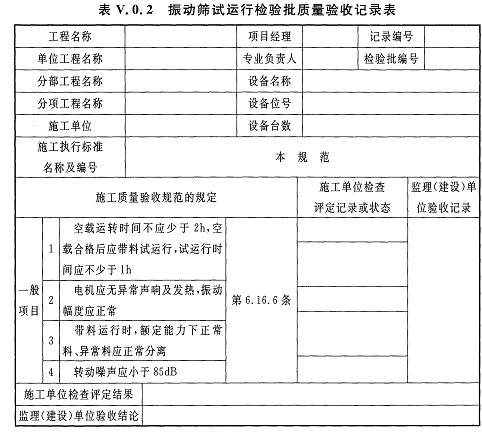

V.0.2振動篩試運行檢驗批質量驗收記錄應符合表V.0.2的規定。
附錄W PTA、PIA稱量器安裝及試運行檢驗批質量驗收記錄

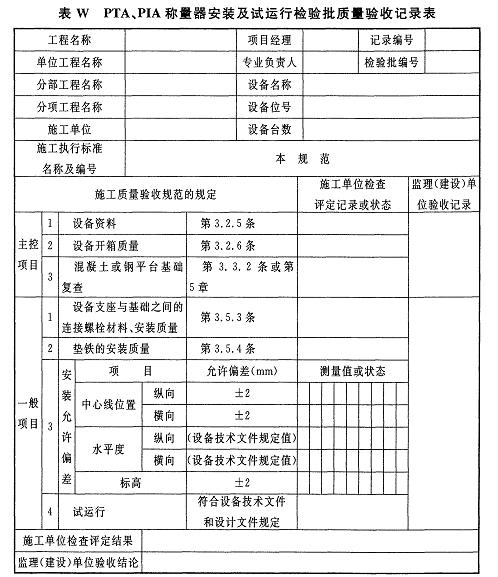

附錄W PTA、PIA稱量器安裝及試運行檢驗批質量驗收記錄

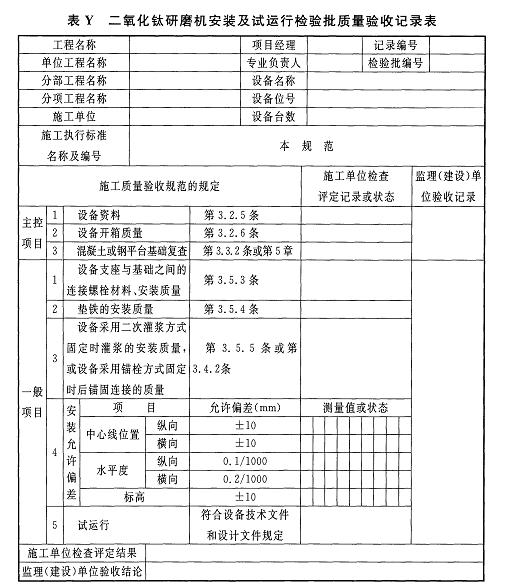

附錄Y二氧化鈦研磨機安裝及試運行檢驗批質量驗收記錄

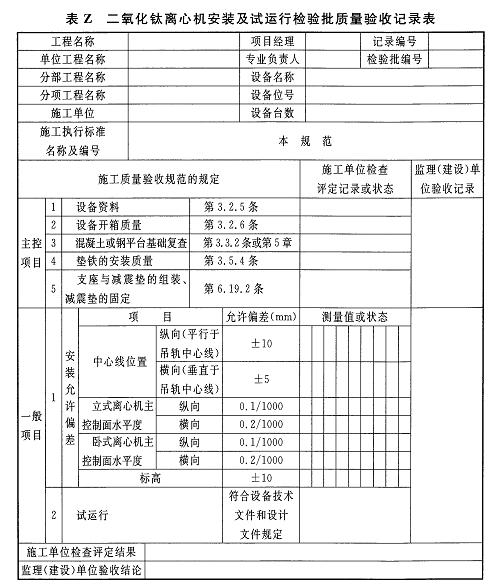

附錄Z二氧化鈦離心機安裝及試運行檢驗批質量驗收記錄

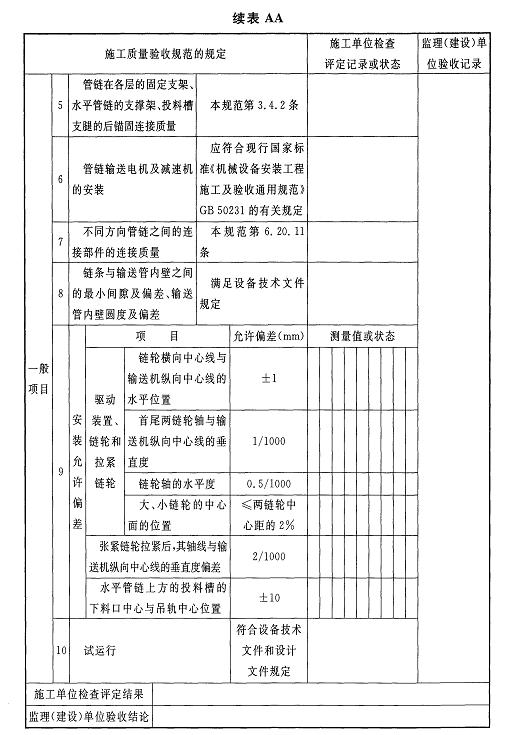

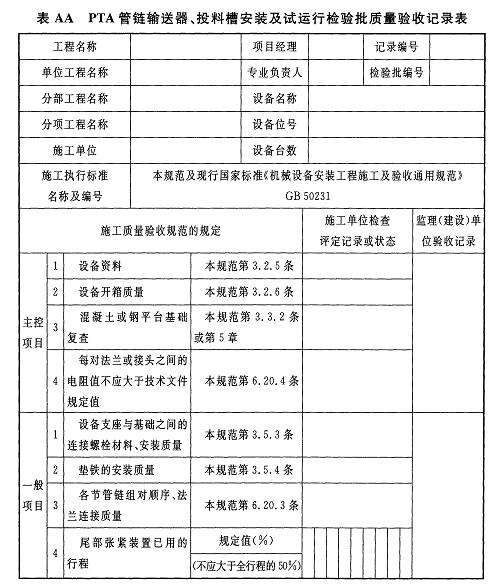

附錄AAPTA管鏈輸送器、投料槽安裝及試運行檢驗批質量驗收記錄

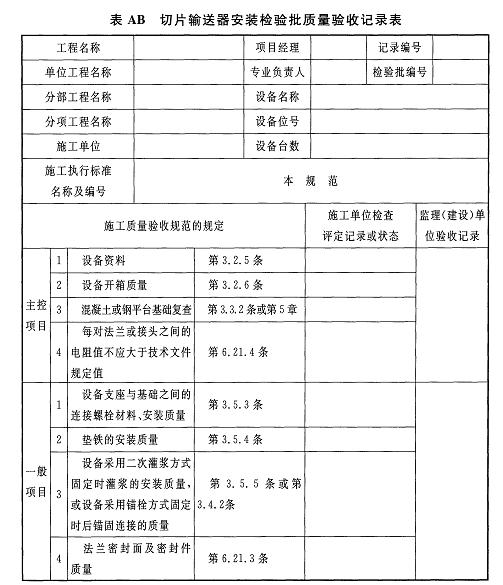

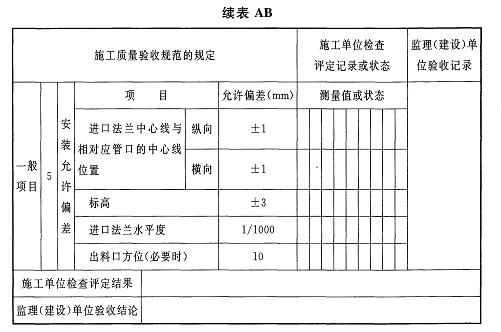

附錄AB切片輸送器安裝檢驗批質量驗收記錄

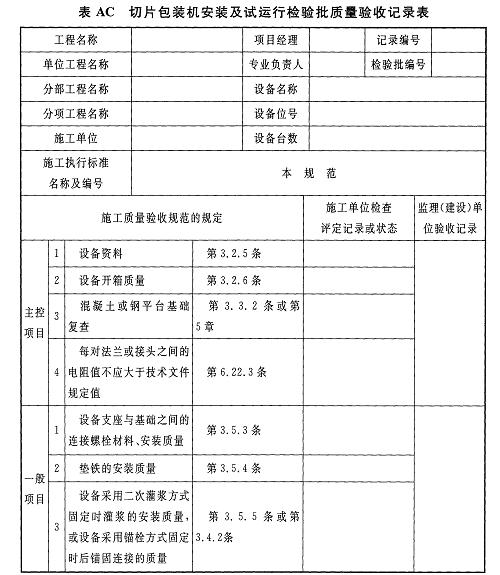

附錄AC切片包裝機安裝及試運行檢驗批質量驗收記錄

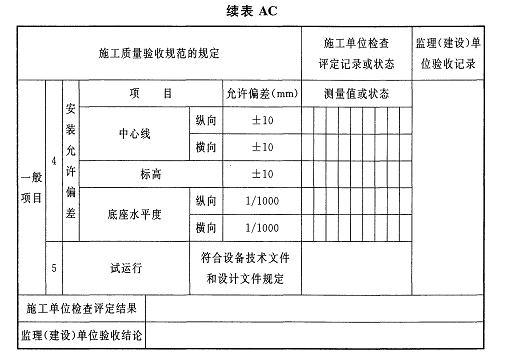

附錄AD水下切粒機安裝及試運行檢驗批質量驗收記錄

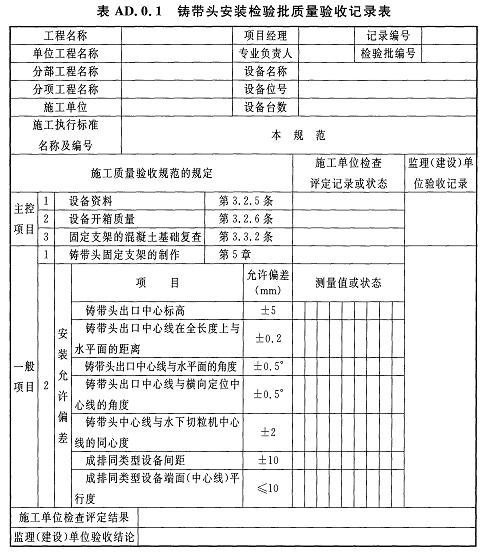

AD.0.1鑄帶頭安裝檢驗批質量驗收記錄應符合表AD.0.1的規定。

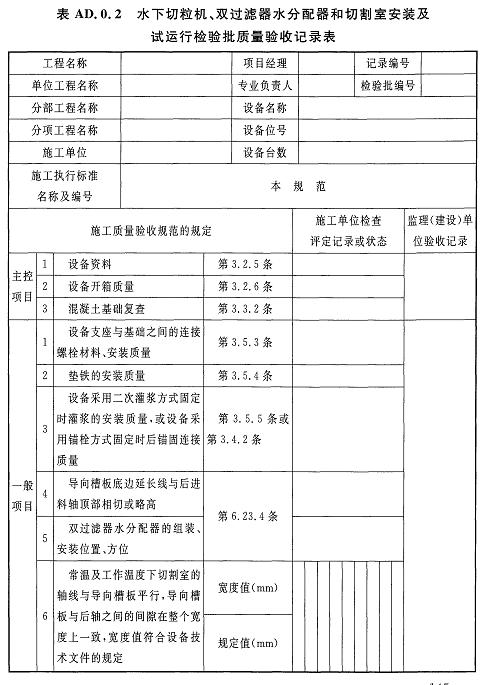

AD．0.2水下切粒機、雙過濾器水分配器和切割室安裝及試運行檢驗批質量驗收記錄應符合表AD.0.2的規定。

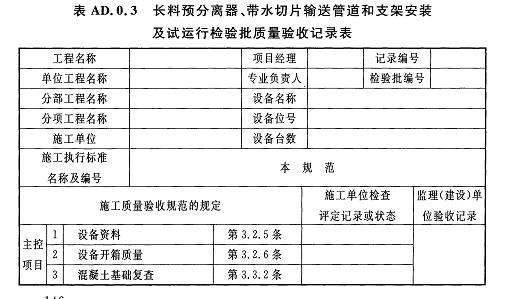

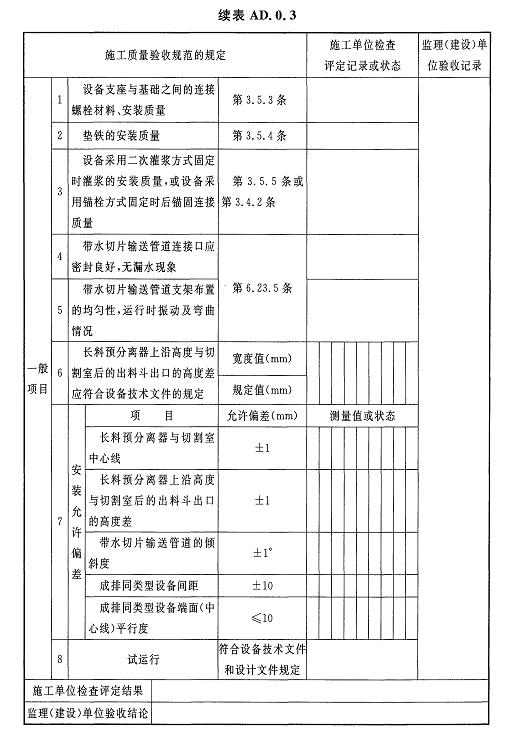

AD.0.3長料預分離器、帶水切片輸送管道和支架安裝及試運行檢驗批質量驗收記錄應符合表AD.0.3的規定。

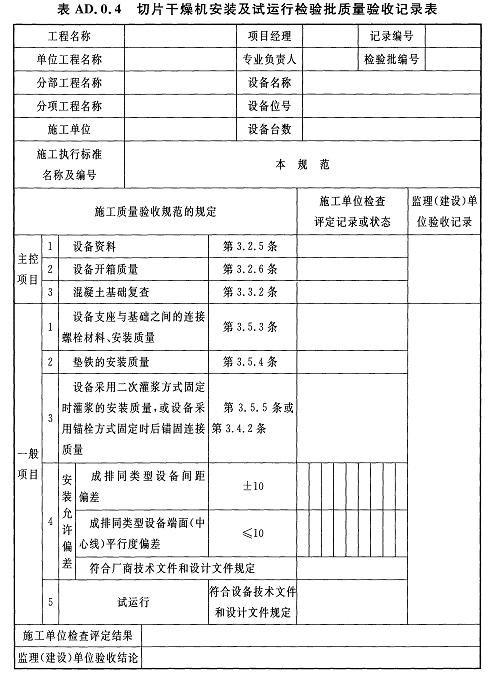

AD．0.4切片干燥機安裝及試運行檢驗批質量驗收記錄應符合表AD.0.4的規定。
附錄AE臥式縮聚反應器安裝及盤車檢驗批質量驗收記錄

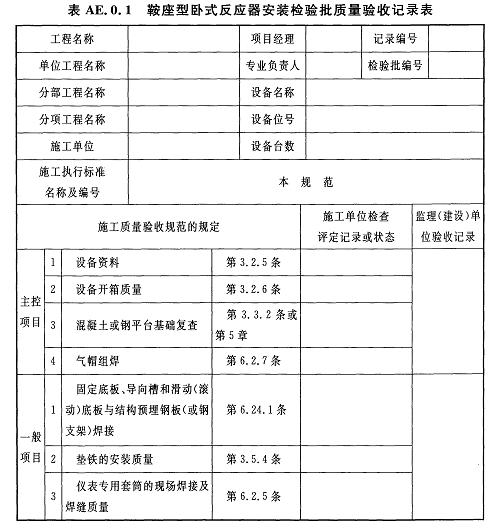

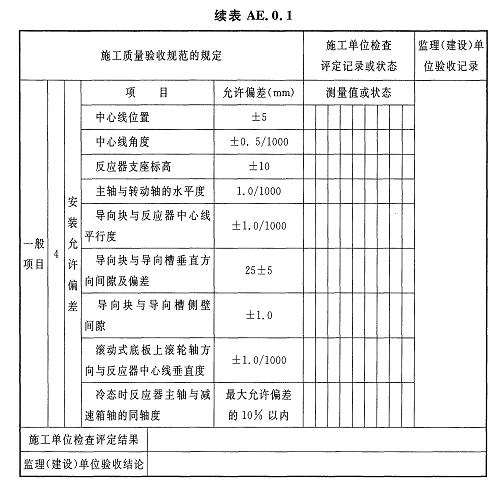

AE．0.1鞍座型臥式反應器安裝檢驗批質量驗收記錄應符合表AE.0.1的規定。

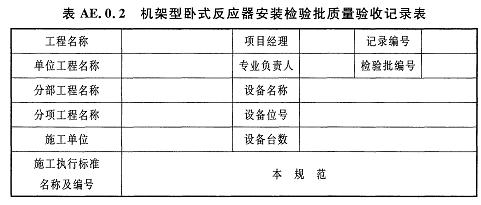

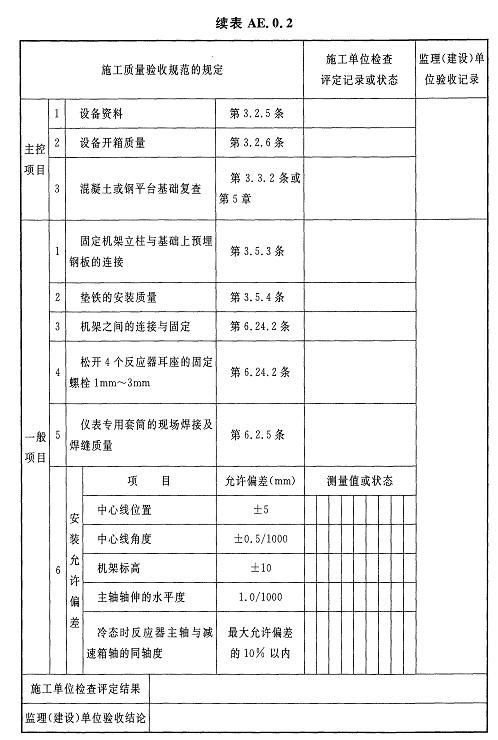

AE.0.2機架型臥式反應器安裝檢驗批質量驗收記錄應符合表AE.0.2的規定。

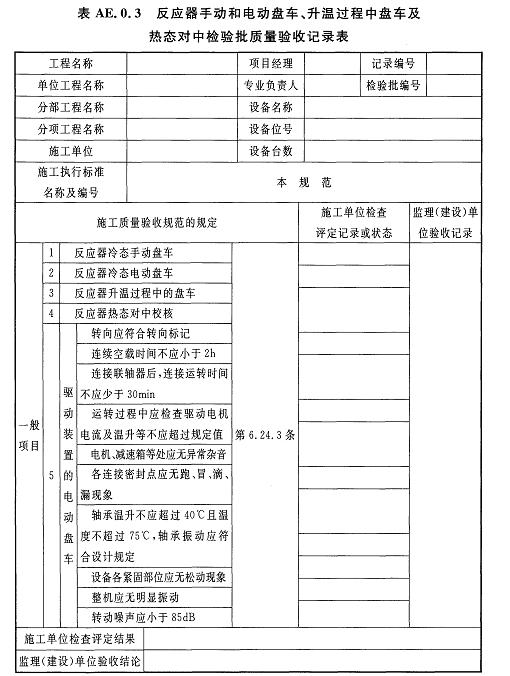

AE．0.3反應器手動和電動盤車、升溫過程中盤車及熱態對中檢驗批質量驗收記錄應符合表AE.0.3的規定。

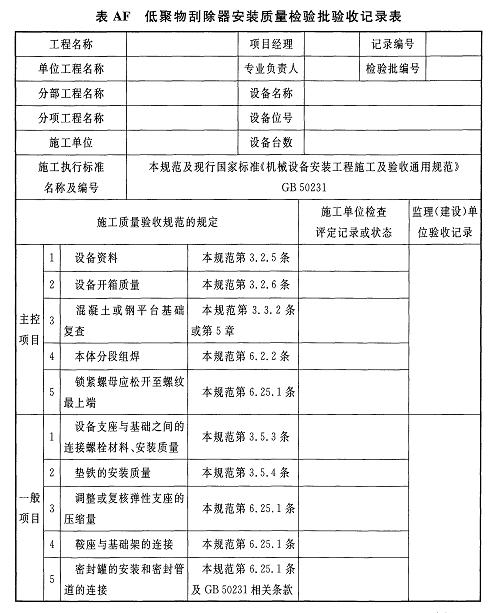

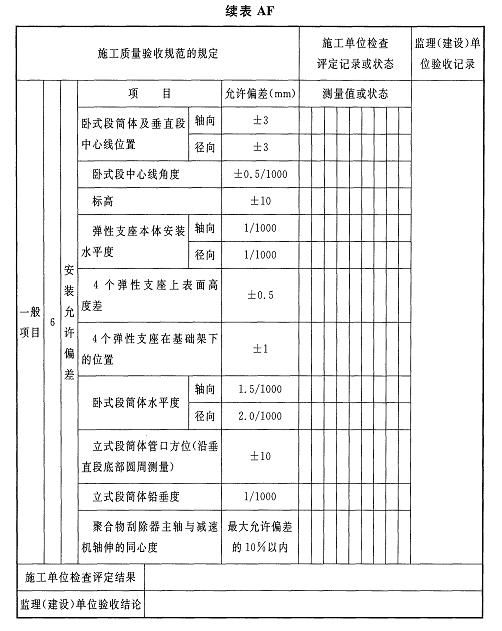

附錄AF低聚物刮除器安裝質量驗收記錄
