（免費下載）GB/T 51189-2016 火力發電廠海水淡化工程調試及驗收規范
公告
中華人民共和國住房和城鄉建設部公告
第1291號
住房城鄉建設部關于發布國家標準
《火力發電廠海水淡化工程調試及驗收規范》的公告
現批準《火力發電廠海水淡化工程調試及驗收規范》為國家標準，編號為GB/T51189-2016，自2017年4月1日起實施。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2016年8月26日
前言
前言
本規范根據住房城鄉建設部《關于印發（2014年工程建設標準規范制訂、修訂計劃）的通知》（建標[2013]169號）的要求，由西安熱工研究院有限公司和中國電力企業聯合會標準化管理中心會同神華國華（北京）電力研究院有限公司、華能國際電力股份有限公司玉環電廠編制完成。
本規范在編制過程中，編制組廣泛調查工程案例，認真總結運行經驗，參考了有關國內標準和國外先進標準，在廣泛征求意見的基礎上，編制本標準。
本規范共分7章和2個附錄。主要技術內容包括：總則、術語、海水淡化系統設備單體調試、海水淡化預處理系統調試、海水反滲透系統調試、低溫多效蒸餾系統調試、系統調試驗收項目。
本規范由住房城鄉建設部負責管理，由西安熱工研究院有限公司負責具體技術內容的解釋。在執行過程中，如有需要修改和補充之處，請將意見和建議寄交西安熱工研究院有限公司（地址：西安市興慶路136號，郵政編碼：710032），以便修訂時參考。
本規范主編單位、參編單位、主要起草人和主要審查人：
主編單位：中國電力企業聯合會
西安熱工研究院有限公司
參編單位：神華國華（北京）電力研究院有限公司
華能國際電力股份有限公司玉環電廠
主要起草人：楊寶紅 許臻 張建麗 王璟 張江濤
龐勝林 王正江 李亞娟 蘇艷
主要審查人：阮國玲 蔡冠萍 杜紅綱 孫育文 李丁
袁萍帆 孫心利 李寧 于志勇 閆愛軍
葉春松 滕維忠 馮向東 依慶文 趙錦龍
1 總則
1.0.1為規范火力發電廠海水淡化系統的調試及驗收，保證海水淡化處理系統安全、可靠、經濟的運行，制定本規范。1.0.2本規范適用于采用反滲透技術或低溫多效蒸餾技術的火力發電廠海水淡化工程的調試及驗收。
1.0.3發電廠海水淡化工程移交生產前，應完成單體調試和系統調試，并在設計條件下完成調試和驗收。
1.0.4調試組織、調試過程的計量管理和工作程序以及對調試人員和單位的資質要求，應符合現行行業標準《火力發電建設工程機組調試技術規范》DL/T5294、《火力發電廠化學調試導則》DL/T1076的有關規定。
1.0.5火力發電廠海水淡化工程調試及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1海水淡化反滲透裝置reverse osmosis equipment for seawater desalination使用反滲透技術對海水進行脫鹽處理的水處理裝置。
2.0.2能量回收裝置energy recovery device
用來回收反滲透淡化系統濃鹽水水力能，并將其轉變成膜的進水水力能的裝置。
2.0.3功交換式能量回收裝置work exchange energy recov- ery device
通過一步能量轉換，直接將濃鹽水水力能轉化為原水水力能，從而達到回收濃鹽水水力能目的的裝置。
2.0.4水力渦輪式能量回收裝置hydraulic turbine booster energy recovery device
通過兩步能量轉換，濃鹽水水力能通過渦輪葉輪轉換為旋轉軸機械能，旋轉軸驅動水泵葉輪再把機械能轉換成原水水力能，從而達到回收濃鹽水水力能目的的裝置。
2.0.5低溫多效蒸餾low temperature multiple effect distil- lation
原料海水的最高蒸發溫度一般低于70℃的多效蒸餾海水淡化技術。其特征是將一系列管式膜蒸發器串聯起來并被分成若干效組，用一定量的蒸汽輸入，通過多次的蒸發和冷凝，從而得到多倍于加熱蒸汽量的蒸餾水的海水淡化技術。
2.0.6超濾凈產水量ultrafiltration net filtrate capacity
單位時間內超濾裝置的出水量扣除用于超濾反洗、正洗等過程耗水量后的凈值，單位為m 3 /h。
2.0.7超濾平均水回收率ultrafiltration average recovery
單位時間內超濾裝置的凈產水量占進水量的百分比。
2.0.8淤泥密度指數silt density index(SDI)
用來表征水中懸浮物等雜質含量多少的一種參數，測試方法參考現行行業標準《水質污染指數測定》DL/T588。
2.0.9能量回收裝置混合度energy recovery device mixing
經過能量回收裝置時因濃鹽水與海水的摻混引起裝置高壓出水鹽度增加的比值。
2.0.10能量回收裝置泄漏率energy recovery device leak- age rate 能量回收裝置高壓濃鹽水與高壓海水流量差值占高壓濃鹽水流量的比值，也可為高壓泵流量與產品水流量的差值占高壓濃鹽水流量的比值。
2.0.11造水比gained output ratio(GOR)
多效蒸餾裝置產品水和外部輸入總蒸汽的質量流量之比。
2.0.12脫鹽率salt rejection ratio
海水淡化單元設備進水和產品水含鹽量的差值與進水含鹽量的百分比。
3 海水淡化系統設備單體調試
4 海水淡化預處理系統調試
5 海水反滲透系統調試
6 低溫多效蒸餾系統調試
7 系統調試驗收項目

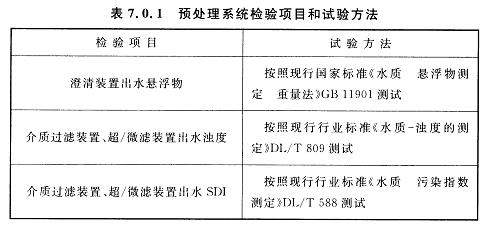

7.0.1預處理系統的調試驗收項目應符合設計要求，預處理系統檢驗項目和試驗方法應符合表7.0.1的規定。
7.0.2超／微濾凈產水量的考核時間不宜少于8h。超／微濾平均水回收率、凈產水量計算方法應按照本規范附錄A執行。
7.0.3反滲透海水淡化系統的調試驗收項目應包括產品水水量、脫鹽率、水回收率等，脫鹽率、水回收率計算方法應按本規范附錄B執行。
附錄A超／微濾平均水回收率和凈產水量的計算

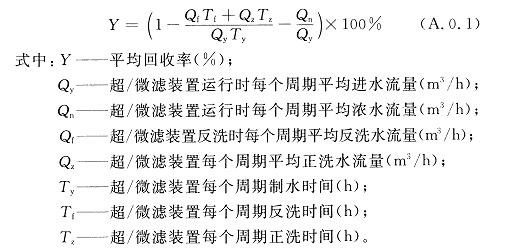

A.0.1平均水回收率應按下式計算：

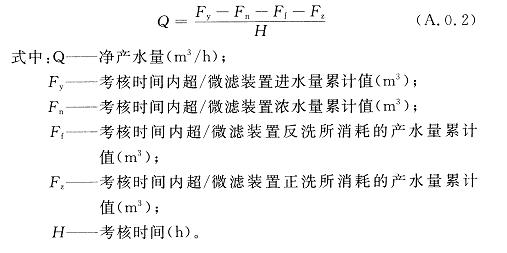

A.0.2凈產水量應按下式計算：
附錄B反滲透脫鹽率和水回收率的計算
B.0.1反滲透裝置的脫鹽率可采用重量法或電導率測定法進行計算。
B.0.2重量法應按現行國家標準《生活飲用水標準檢驗方法》GB/T5750規定的溶解性總固體檢測方法測量海水和產品水含鹽量，并應按下式計算：

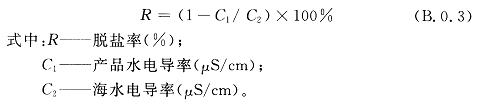

B.0.3電導率測定法應用電導率儀測定海水和產品水電導率，電導率測定法計算脫鹽率如下式所示：

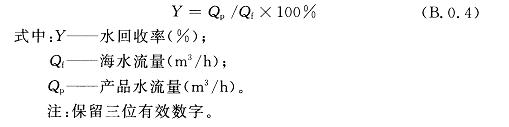

B.0.4水回收率應按下式進行計算：
