（免費下載）GB 50922-2013 天線工程技術規范
1 總 則
1.0.1 為規范天線的設計、安裝與驗收，做到技術先進、經濟合理、保證天線工程的質量與安全，制定本規范。
1.0.2 本規范適用于地面通信天線、衛星電視接收天線、微波接力天線及移動通信基站天線工程的設計、安裝與驗收。
1.0.3 天線工程的設計、安裝與驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 縮 略 語
ACU——天線控制單元(Antenna Control Unit)；
ADU——天線驅動單元(Antenna Drive Unit)；
ADS——天線驅動系統(Antenna Drive System)；
AZ——方位(Azimuth)；
EL——俯仰(Elevation)；
IDU——室內單元(Indoor Unit)；
LNA——低噪聲放大器(Low Noise Amplifier)；
ODU——室外單元(Outdoor Unit)；
RMS——均方根值(Root Mean Square)；
UPS——不間斷電源(Uninterrupted Power Supply)。
2.3 符 號
Gr——接收增益值；
Gt——發射增益值。
3 基本規定
3.0.1 地面天線選址應符合下列要求：
1 在天線工作范圍內不應有影響天線正常工作的障礙物遮擋。
2 站址本底微波輻射應符合現行國家標準《環境電磁波衛生標準》GB 9175的有關規定。
3 應選擇無線電干擾信號小的地方。
4 宜避開飛機航線。
5 宜選擇在風速低、風沙少的地方。
3.0.2 天線基礎應滿足預埋螺栓位置要求和使用載荷的要求。
3.0.3 天線的包裝、運輸、貯存工作應符合下列要求：
1 天線的包裝應堅固、防潮、防沖擊，標識應清晰、規范。
2 運輸過程應確保設備安全。
3 安裝現場的零部件應按下列要求存放：
1)室外存放的大型零部件應采取防護措施；
2)安裝前，電氣設備應貯存在室內。
3.0.4 組裝天線面時，應輕拿輕放，不得磕碰天線面；人員需要進入天線面時，應穿著軟底鞋，并應踩踏在背部有加強筋處。
3.0.5 搬運天線零部件時，應采取佩戴防護手套、防護鞋等防護措施。
3.0.6 在進行天線控制設備調試的接線操作前，應將前一級相應的電源開關分閘斷電，嚴禁帶電作業。
3.0.7 天線安裝現場用電應符合現行行業標準《施工現場臨時用電安全技術規范》JGJ 46的有關規定。
3.0.8 高空作業時安裝人員必須佩戴安全保護用品。
3.0.9 高空作業必須搭建確保安裝人員安全作業的安裝平臺。
3.0.10 雨天和雪天進行作業時，應采取防滑、防寒和防凍措施。
4 天線工程設計
5 轉臺天線的安裝與驗收
6 立柱天線的安裝與驗收
7 小型天線的安裝與驗收
8 衛星接收天線的安裝與驗收
9 微波接力天線的安裝與驗收
10 移動通信基站天線的安裝與驗收
附錄A 走線架的安裝
A.0.1 走線架的安裝應符合下列要求：
1 走線架側板應平直。
2 走線架橫檔應平直，兩頭應緊貼走線架側板，走線架側板與走線架橫檔應相互垂直，加固螺釘應緊固。
3 走線架連接處用連接板螺釘連接，接頭處應平整對齊，不得有翹起和縫隙。
4 橫檔安裝位置應滿足電纜下線做彎的要求，橫檔應均勻排列，其間距宜為300mm，當橫檔影響波導管穿越時，可作適當移動。
A.0.2 走線架與垂直支撐之間應牢固。
A.0.3 采用角鋼焊接的走線架，焊接口處應平滑，走線架應刷油漆。
A.0.4 走線架的位置和高度應符合技術要求。
A.0.5 走線架的分叉應符合技術要求，連接加固螺栓應安裝牢固、整齊。
A.0.6 走線架防護罩應扣合嚴密、平直，并應固定。
A.0.7 走線架的連接，穿越孔洞和加固應符合下列要求：
1 與墻面加固可采用射釘螺栓或膨脹螺栓，螺栓露出墻壁的長度應一致，安裝牢固、平直、端正。
2 走線架穿過墻洞和樓板時應與墻面或樓板固定。
3 防護木框在走線架固定后拆除，走線架安裝完畢后樓板及墻的孔洞應做防火封堵。
4 埋設加固螺栓處的墻壁表面應處理清潔、平整，并恢復原狀。
附錄B 轉臺天線結構主要性能檢測驗收要求
B.0.1 天線主要結構性能檢測驗收應符合下列規定：
1 主反射面精度應符合下列要求：
1)C頻段天線主反射面精度應小于或等于0.75mm(RMS)；
2)Ku頻段天線主反射面精度應小于0.5mm(RMS)，天線口徑誤差不應超過3mm；
3)Ka頻段天線主反射面精度應小于0.3mm(RMS)，天線口徑誤差不應超過3mm。
2 副反射面精度應符合下列要求：
1)C頻段天線副反射面精度應優于主面精度的1／3；
2)Ku頻段天線副反射面精度應優于主面精度的1／3；
3)Ka頻段天線副反射面精度應優于主面精度的1／3。
3 主反射面與副反射面之間的相對位置應符合技術要求。
4 方位軸對大地水平面垂直度應符合技術要求。
5 天線傳動精度應滿足技術要求。
B.0.2 天線的工作環境應符合下列規定：
1 室外設備可在—40℃～60℃的溫度條件下正常工作。
2 室內設備可在10℃～30℃的溫度條件下正常工作。
3 平均風速為14m／s，陣風為20m／s的情況下，天線可保精度正常工作。
4 平均風速20m／s，陣風28m／s的情況下，天線可降精度工作。
5 風速為56m／s的情況下，天線可在朝天位置不被破壞。
6 在降雨量為50mm／h～100mm／h的情況下，天線可正常工作。
7 在裹冰13mm或相當于裹冰重量的積雪的情況下，天線可正常工作。
8 在裹冰25mm或相當于裹冰重量的積雪的情況下，天線不被破壞。
B.0.3 天線的運轉性能應滿足下列要求：
1 驅動電機啟動、運轉應靈活，減速箱運轉應無異常噪聲。
2 加載跑合時，電機運轉應均勻，應無卡阻現象。
附錄C 轉臺天線結構主要性能檢測驗收方法
C.0.1 方位軸與大地水平面的垂直度檢測方法應符合下列要求：
1 應將合像水平儀放置在天線座方位檢測的基準面上，并應調整好水平儀零點。
2 應通過程序引導或手動控制天線座方位轉動。根據設備的方位轉動范圍，應每轉30°停下來，分別記下天線座的方位角Ai和水平儀的讀數βi，應至少正轉兩次、反轉一次。
3 應按表C.0.1的格式填入數據。

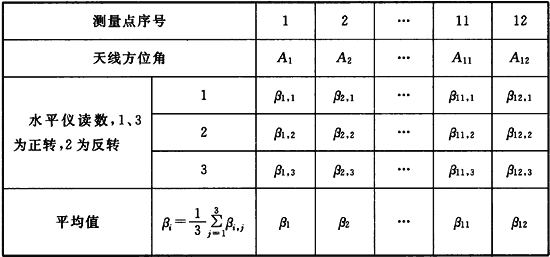

表C.0.1 天線座垂直度測試數據

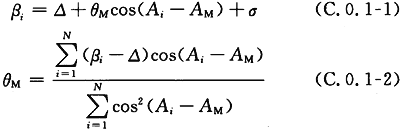

4 任意方位角Ai點垂直度誤差可按下列公式進行計算：
式中：△——水平儀讀數誤差的均值(°)；
θM——天線座最大不水平角(°)，可按式(C.0.1-2)計算；
AM——天線座最大不水平角所處的方位角(°)，可按式(C.0.1-3)計算；
σ——水平儀讀數誤差的零均值的隨機誤差量(°)。
C.0.2 天線機械傳動精度的檢測可采用測角儀靜態測量方法，并應符合下列要求：
1 傳動精度可采用測角儀靜態測量方法。
2 根據轉動范圍開啟電機，應每隔至少10°停下來，精確測量方位、俯仰軸轉過的實際角度，與方位、俯仰軸的理論計算轉角相比較，得出誤差值。
3 測量點不應少于10個，并應逐點測量做出誤差曲線，按隨機誤差分布的計算方法求出傳動精度。
C.0.3 天線主反射面精度檢測方法應符合下列要求：
1 天線安裝檢測精度宜優于天線主反射面精度的1／3。
2 天線主反射面精度檢測設備可采用經緯儀、全站分析儀、激光跟蹤儀。
3 應將檢測設備安裝在相應的檢測工裝上，根據技術要求的檢測點數量，測量天線主反射面上的檢測點數據，并應將檢測數據與理論數據進行比較，按隨機誤差分布的計算方法求出反射面精度。
C.0.4 天線轉動檢測方法應符合下列要求：
1 天線轉動檢測應在伺服設備安裝完畢后進行。
2 應設置不同轉速，用伺服設備轉動天線，并應根據伺服設備上的電壓和電流大小檢測天線轉動有無過載情況，電機、減速箱是否運轉平穩。
C.0.5 饋源網絡接口檢測方法應符合下列要求：
1 饋源網絡接口應根據不同的天線工作頻率分別進行檢測。
2 C頻段饋源接收口應采用BJ40法蘭，發射口應采用BJ70法蘭。
3 Ku頻段饋源接收口應采用BJ120法蘭，發射口應采用BJ120法蘭。
4 將射頻設備、波導與饋源網絡對接，其內腔及法蘭連接應匹配良好。
附錄D 轉臺天線電氣主要性能檢測驗收要求
D.0.1 天線電氣主要性能檢測驗收應符合下列規定：
1 應根據天線的電氣性能擬訂驗收測試大綱，驗收項目應符合表D.0.1的規定。
2 天線增益的測試點應位于饋源收、發輸出端口。
3 天線方向圖第一旁瓣應小于—14dB，對于直徑波長比大于50的天線，其旁瓣峰值總數的90％不應超過下式表示的增益包絡值：
式中：G——旁瓣包絡的增益(dBi)；
φ——遠離主瓣的角度(°)，(1°≤φ≤20°)。
4 饋線損耗應小于設計值。

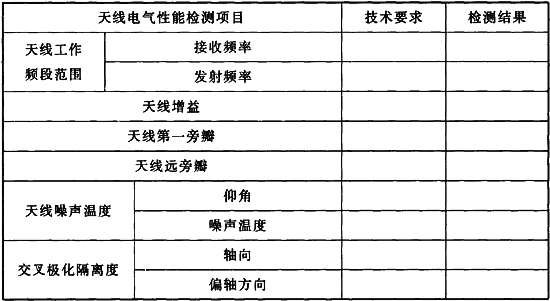

表D.0.1 天線電氣性能檢測驗收表
附錄E 轉臺天線電氣主要性能典型測試驗收方法
E.0.1 交叉極化鑒別率測試(圖E.0.1)方法應符合下列要求：
1 應連接測試系統，然后打開電源。

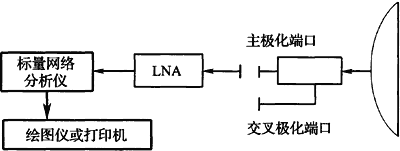

圖E.0.1 交叉極化鑒別率測試框圖
2 標量網絡分析儀應設置至測試頻率。
3 應將標量網絡分析儀與主極化端口相連歸一化測試電平，然后應將標量網絡分析儀與交叉極化端口相連，所測得的電平值即為交叉極化鑒別率。
4 交叉極化鑒別率測試儀器可選用表E.0.1所列項目。
表E.0.1 交叉極化鑒別率測試儀器清單
| 序號 | 儀器名稱 | 數量 |
| 1 | 標量網絡分析儀 |
1 |
| 2 | LNA |
1 |
| 3 | 繪圖儀或打印機 | 1 |
| 4 | 接口電纜 | 2 |
E.0.2 天線方向圖測試(圖E.0.2)應符合下列規定：

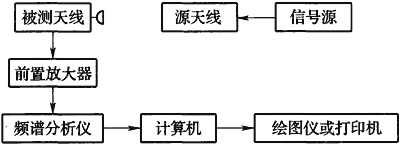

圖E.0.2 天線方向圖測試框圖
1 應連接測試系統，然后打開電源。
2 應設置頻譜分析儀至測試頻段。
3 應設置天線方位和俯仰的轉速、轉動范圍，使被測天線能夠對準源天線。
4 應使被測天線與源天線呈同極化狀態。
5 應轉動被測天線，使被測天線偏角波束中心到要測試的角度。
6 應設置頻譜儀為單掃狀態，然后沿與第5步驟相反的方向轉動被測天線，同時應用頻譜儀記錄并存儲測試結果。
7 當需要測試交叉極化時，連接方式應為被測天線與源天線呈反極化狀態，并應重復以上第5至第6步驟。
9 由方向圖測試結果可以直接得到天線第一副瓣、天線半功率波束角度。
10 方向圖測試儀器可選用表E.0.2所列項目。
表E.0.2 天線方向圖測試儀器清單
| 序號 | 儀器名稱 | 數量 |
| 1 | 頻譜分析儀 |
1 |
| 2 | 源天線(衛星) |
1 |
| 3 | 接口電纜 | 1 |
| 4 | 繪圖儀等記錄設備 | 1 |
11 天線在現場安裝完畢后，可用衛星載波測試方向圖，并應由中心站協助測試，被測天線應按中心站指導操作。具體步驟如下：
1)應將被測天線對準衛星，并記錄當前角度；
2)應向中心站報告被測天線的轉動速度；
3)應發射未調制波建立測試鏈路，調整功率以滿足動態要求；
4)應在中心站指導下調整極化角位置到最佳狀態；
5)天線方位角度不變，應使俯仰向下轉動一個角度，當向上轉動時通知中心站觸發頻譜儀掃描開始，直到中心站完成頻譜儀掃描后停止轉動天線；
6)應使被測站天線返回對準衛星的位置；
7)天線俯仰角度不變，應使方位逆時針方向轉動一個角度，當順時針方向轉動時通知中心站觸發頻譜儀掃描開始，直到中心站完成頻譜儀掃描后停止轉動天線；
8)天線方位角可按下式修正：
式中：AZ——修正后的方位角度(°)；
αz——天線轉動的方位角度(°)；
EL——被測天線俯仰角度(°)。
E.0.3 天線增益測試應符合下列規定：
1 應在測得方向圖的基礎上，采用3dB和10dB波束寬度測量法確定天線增益，天線增益可按下列公式計算：
式中：G——被測天線增益(dBi)；
G3——3dB波束寬度增益(dBi)；
G10——10dB波束寬度增益(dBi)；
θA3——方位軸3dB波束寬度(°)；
θE3——俯仰軸3dB波束寬度(°)；
θA10——方位軸10dB波束寬度(°)；
θE10——俯仰軸10dB波束寬度(°)。
2 天線輸出端口處的增益可按下列公式計算：
式中：GS——天線輸出端口處的增益(dBi)；
nf——饋線損耗(dBi)；
nσ——反射面表面誤差引起的增益惡化量(dBi)；
ε——反射面表面誤差；
λ——波長。
E.0.4 天線噪聲溫度測試(圖E.0.4)應符合下列規定：

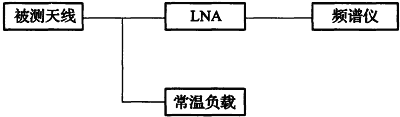

圖E.0.4 天線噪聲溫度測試框圖
1 測試天線噪聲溫度時，天氣應為微風、晴天，天線應指向冷空，俯仰角應大于10°。
2 應連接測試系統，先將LNA連接到待測天線。
3 應轉動天線方位，找到并記錄頻譜儀最小讀數P1。
4 然后應將LNA連接到常溫負載，記錄頻譜儀讀數P2。
5 可按下列公式計算Y因子：
6 可按下式計算被測天線噪聲溫度：
式中：TLNA——LNA的噪聲溫度(K)；
TA——被測天線噪聲溫度(K)；
T0——測試時常溫負載所處的環境溫度(℃)。
附錄F 轉臺天線伺服性能檢測驗收
F.0.1 運動范圍檢測時，應分別運轉天線至兩個限位位置，并應根據兩個限位位置之間的角度差值，判斷是否滿足運動范圍要求。
F.0.2 最小速度檢測應在速度環路上加最小速度指示值，記錄天線運行角度信息，利用運行角度和時間信息求出天線最小速度指標。
F.0.3 最大速度檢測的抽檢方法應同本規范第F.0.2條，但在施加最大速度檔位時應進行加速度限制，不得超過最大加速度進行測試。
F.0.4 最大加速度檢測應在速度環上施加一指令值，用示波器記錄天線運行的加速度情況，讀出加速所用時間，算出最大加速度。
F.0.5 伺服系統功能檢測應符合下列規定：
1 檢測安全保護功能時，應運轉天線直至限位位置，檢查預限位功能；然后應屏蔽預限位，運轉天線至終限位，檢查驅動單元是否進行安全保護。
2 天線控制功能檢測應符合下列要求：
1)應檢查待機模式下天線是否停止運轉，制動器是否脫開；
2)應設置一個速度值，檢查天線是否按照設定速度平穩運轉；
3)應點動手控位置方向按鍵，檢查天線是否按照預設角度運轉到位；
4)應檢查是否具備遠地、本地控制，自動步進跟蹤和程序跟蹤功能；
5)應控制天線指向要跟蹤的衛星，調整好跟蹤接收機，選擇自動跟蹤功能，檢查天線是否自動跟蹤衛星目標，檢測天線跟蹤精度，天線接收衛星信號是否最強；
6)選擇收藏功能，天線運轉到收藏位置后電機應自動鎖定。
附錄G 立柱天線檢測驗收
G.0.1 主反射面精度檢測驗收應符合本規范附錄B.0.1條的規定。
G.0.2 副反射面檢測驗收應符合本規范附錄B.0.1條的規定。
G.0.3 天線座架檢測驗收應符合下列規定：
1 天線方位應可實現±90°范圍內的轉動。
2 天線俯仰應可實現5°到90°范圍內的轉動。
3 天線座架方位軸線應垂直于大地。
4 方位傳動系統及俯仰傳動運轉應平穩。
5 驅動絲杠、減速箱體內潤滑脂應適量。
6 絲杠運轉時應無異常響聲。
G.0.4 天線伺服性能檢測驗收應符合本規范附錄F.0.5條的規定。
G.0.5 天線檢測驗收應按表G.0.5所列項目進行。

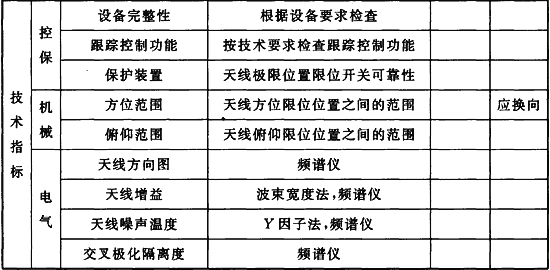

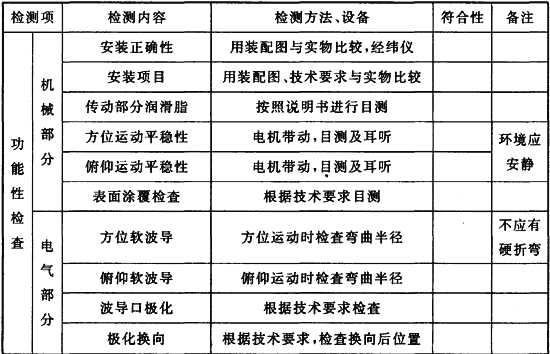

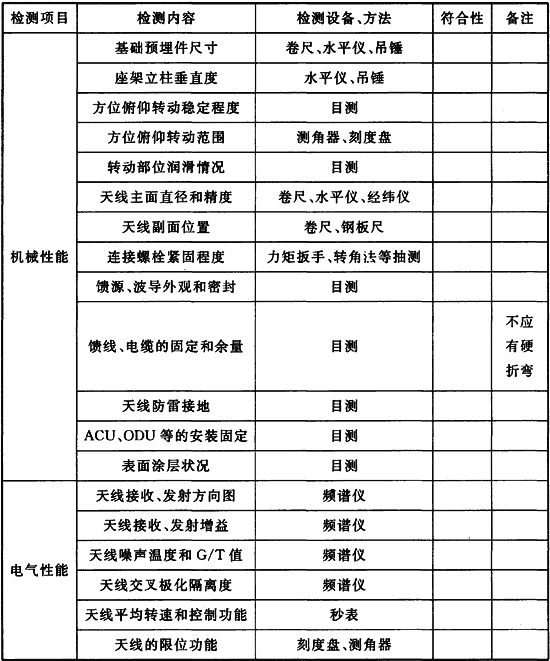

表G.0.5 立柱天線檢測驗收表
附錄H 小型天線檢測驗收表
附錄H 小型天線檢測驗收表
表H 小型天線檢測驗收表
附錄J 微波接力天線檢測驗收表
附錄J 微波接力天線檢測驗收表

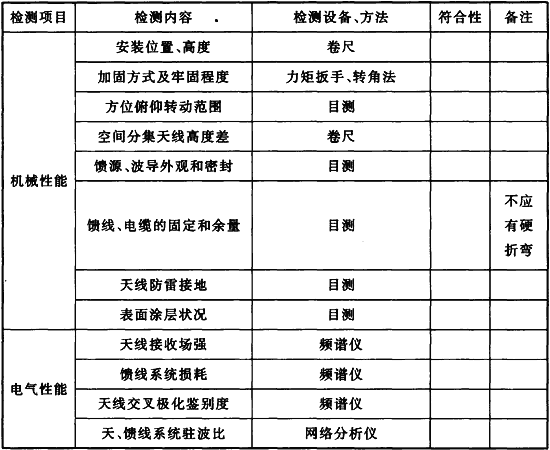

表J 微波接力天線檢測驗收表

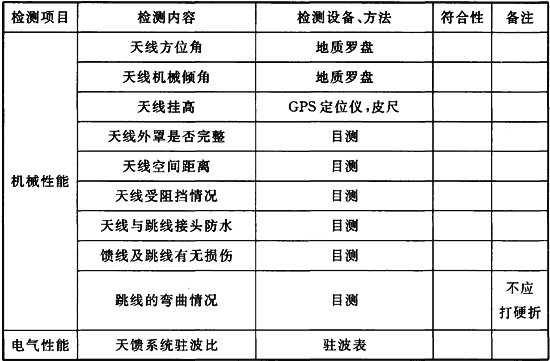

附錄K 移動基站天線檢測驗收表
附錄K 移動基站天線檢測驗收表
表K 移動基站天線檢測驗收表
